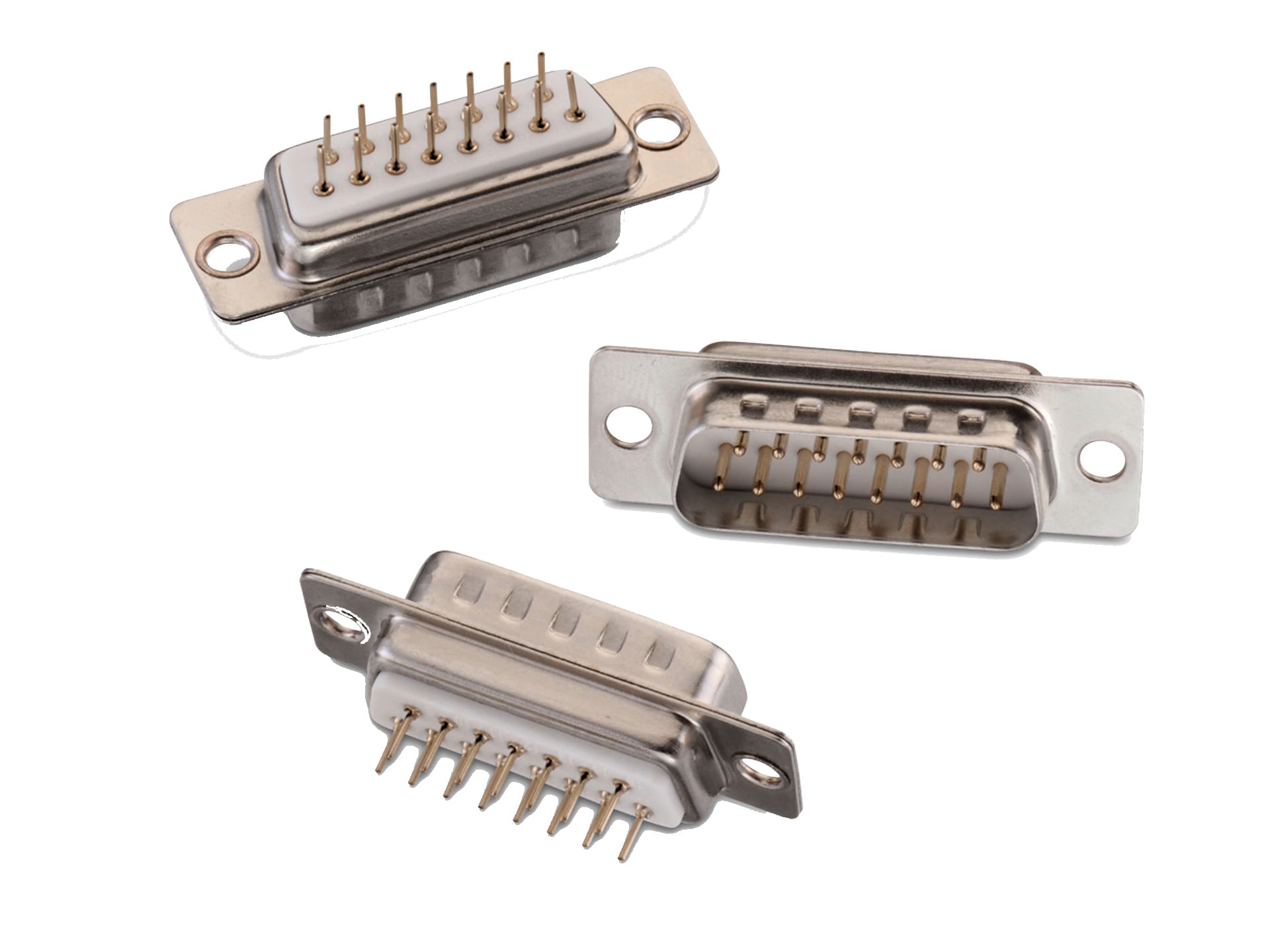

WR-DSUB Male PCB Connector

General Information
Operating Temperature-40 °C up to +85 °C
GenderMale
TypeStraight
Insulator MaterialPBT
Insulator Flammability RatingUL94 V-0
Insulator ColorWhite
Contact MaterialCopper Alloy
Contact PlatingGold
Contact TypeStamped
Shielding MaterialSteel
Shielding PlatingTin
Electrical Properties
IR3 A
Working Voltage125 V (AC)
Withstanding Voltage1000 V (AC)
Contact Resistance30 mΩ

Products

Order Code Data­sheet DownloadsPinsGenderTypeOperating TemperatureWorking Voltage
(V (AC))
Samples
61800925023SPEC
6 files 9 Male Straight -40 °C up to +85 °C 125
61801525023SPEC
6 files 15 Male Straight -40 °C up to +85 °C 125
61802525023SPEC
6 files 25 Male Straight -40 °C up to +85 °C 125
61803725023SPEC
6 files 37 Male Straight -40 °C up to +85 °C 125
Order Code Data­sheet
61800925023SPEC
61801525023SPEC
61802525023SPEC
61803725023SPEC
