WE-SL1 Stromkompensierter SMT Line Filter

WE-SL1 Stromkompensierter SMT Line Filter

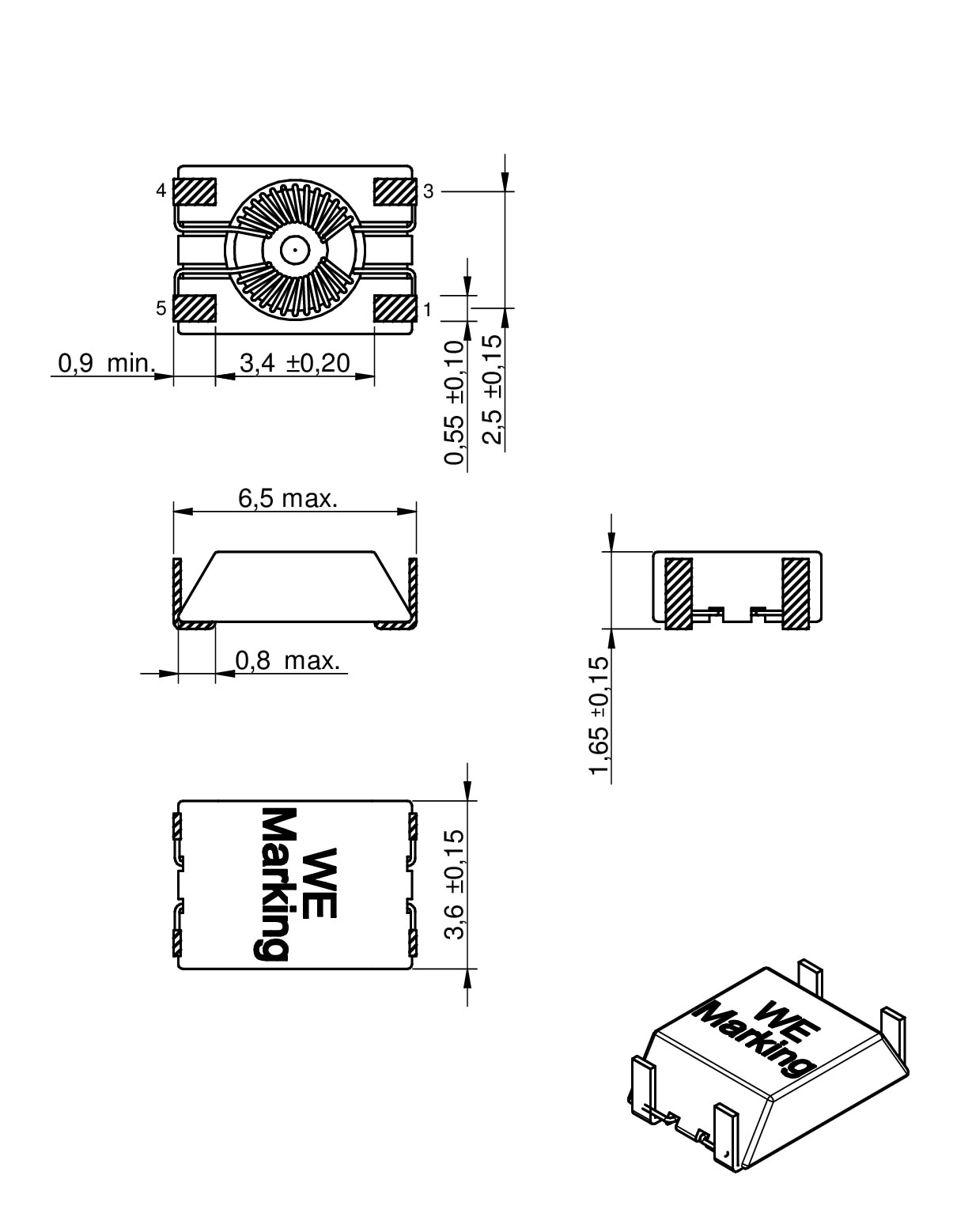

Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Montageart
WE-SL1 6.3 3.6 1.65 SMT

Merkmale

  • Geringe Bauhöhe, nur 1,65 mm
  • Strombelastbarkeit bis 300 mA
  • Nennspannung 80 VDC (42VAC)
  • Brennbarkeit gemäß UL 94 V-0
  • Klimakategorie 40/105/21

Anwendung

  • USB
  • CAN
  • Firewire
  • Messsignal-Leitung/Sensorleitung
  • Spannungsversorgung
  • Datenleitungen
  • Unterdrückung von Gleichtaktstörungen

Artikeldaten

WE-SL1
Artikel Nr. Daten­blatt Simu­lation DownloadsWicklungstypWicklungsanzahlL
(µH)
Zmax
(Ω)
IR
(mA)
RDC max.
(Ω)
VR
(V)
AnwendungDesign Kit Muster
744212100SPEC
7 Dateien sectional 2 10 1200 300 0.24 80744725
744212470SPEC
7 Dateien sectional 2 47 300 300 0.16 80
744212510SPEC
7 Dateien sectional 2 51 300 300 0.16 80 CAN
744212820SPEC
7 Dateien sectional 2 82 440 300 0.2 80744725
744212101SPEC
7 Dateien sectional 2 100 500 300 0.22 80
744212181SPEC
7 Dateien sectional 2 180 1000 300 0.25 80
744212221SPEC
7 Dateien sectional 2 220 1200 300 0.28 80
744212331SPEC
7 Dateien sectional 2 330 2000 300 0.3 80744725
Artikel Nr. Daten­blatt Simu­lation
744212100SPEC
744212470SPEC
744212510SPEC
744212820SPEC
744212101SPEC
744212181SPEC
744212221SPEC
744212331SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsWicklungstypWicklungsanzahlL
(µH)
Zmax
(Ω)
IR
(mA)
RDC max.
(Ω)
VR
(V)
AnwendungDesign Kit Muster
