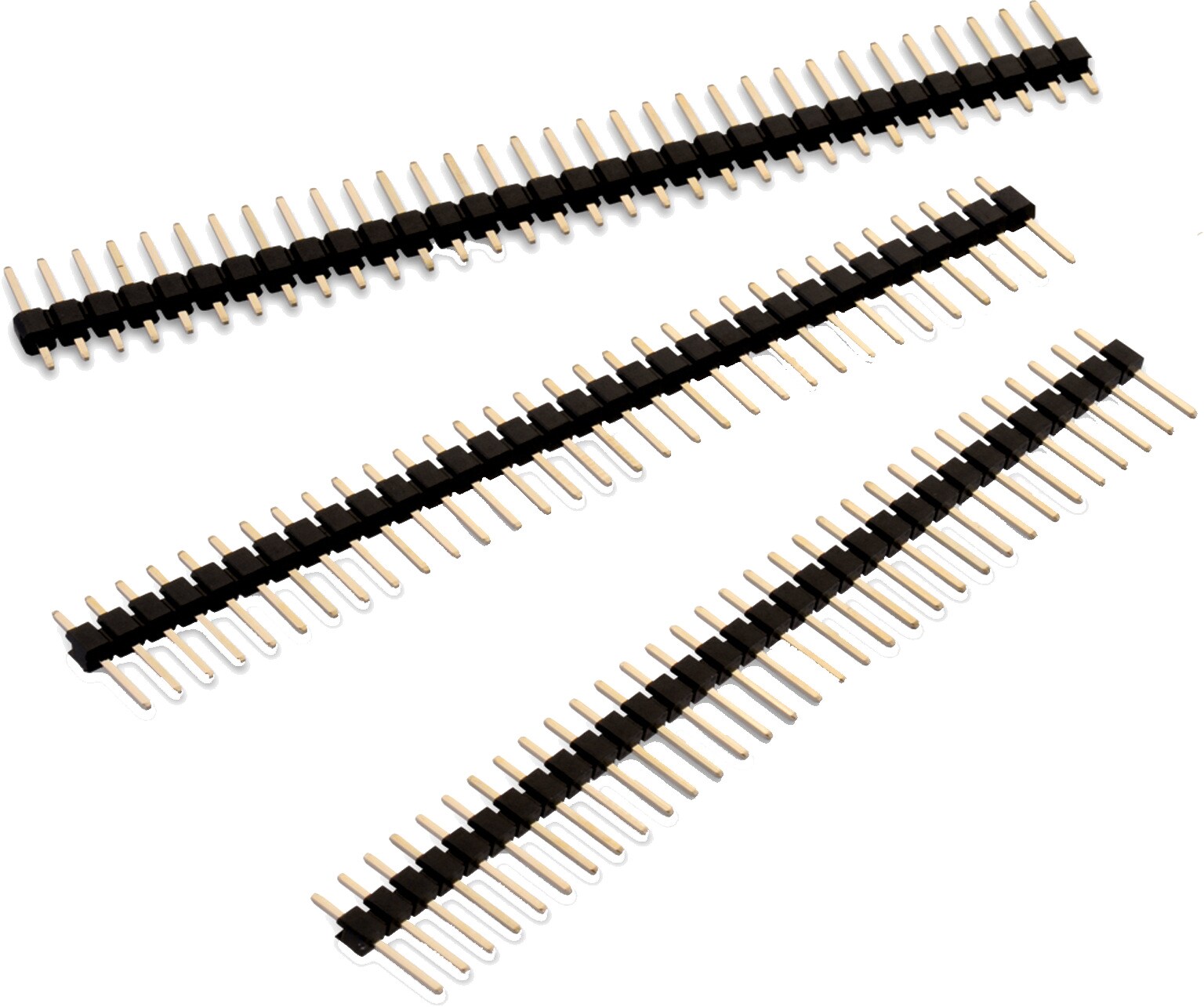

WR-PHD 2.54 mm THT Pin Header

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	1; 2; 3; 4; 5; 6; 7; 8; 9; 10; 12; 13; 14; 15; 16; 18; 20; 22; 24; 25; 32; 36; 40

Material Properties
Isolationsmaterial	PA6T; PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Haltbarkeit	25 Mating cycles
Reihen	Single
Gender	Pin Header
Typ	Gerade

Electrical Properties
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit
61300111121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300111121 (rev1).pdf \| 17.3 KB IGS Download_IGES_61300111121 (rev1).iges \| 168.5 KB STP Download_STP_61300111121 (rev1).stp \| 42.2 KB	1	Single	Pin Header	Gerade	3	Beutel	–
61300211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300211121 (rev1).pdf \| 21.6 KB IGS Download_IGES_61300211121 (rev1).iges \| 257.6 KB STP Download_STP_61300211121 (rev1).stp \| 63.3 KB	2	Single	Pin Header	Gerade	3	Beutel	–
61300311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300311121 (rev1).pdf \| 25.9 KB IGS Download_IGES_61300311121 (rev1).iges \| 345.8 KB STP Download_STP_61300311121 (rev1).stp \| 83.8 KB	3	Single	Pin Header	Gerade	3	Beutel	–
61300411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300411121 (rev1).pdf \| 30 KB IGS Download_IGES_61300411121 (rev1).iges \| 435.9 KB STP Download_STP_61300411121 (rev1).stp \| 104.9 KB	4	Single	Pin Header	Gerade	3	Beutel	–
61300511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300511121 (rev1).pdf \| 35.4 KB IGS Download_IGES_61300511121 (rev1).iges \| 524.2 KB STP Download_STP_61300511121 (rev1).stp \| 125 KB	5	Single	Pin Header	Gerade	3	Beutel	–
61300611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300611121 (rev1).pdf \| 40.4 KB IGS Download_IGES_61300611121 (rev1).iges \| 613.3 KB STP Download_STP_61300611121 (rev1).stp \| 146.3 KB	6	Single	Pin Header	Gerade	3	Beutel	–
61300711121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300711121 (rev1).pdf \| 44.8 KB IGS 61300711121 (rev1).iges \| 698.9 KB STP 61300711121 (rev1).stp \| 167.1 KB	7	Single	Pin Header	Gerade	3	Beutel	–
61300811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300811121 (rev1).pdf \| 49.3 KB IGS 61300811121 (rev1).iges \| 792.6 KB STP 61300811121 (rev1).stp \| 189.8 KB	8	Single	Pin Header	Gerade	3	Beutel	613001
61300911121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61300911121 (rev1).pdf \| 53.7 KB IGS Download_IGES_61300911121 (rev1).iges \| 882.2 KB STP Download_STP_61300911121 (rev1).stp \| 209.4 KB	9	Single	Pin Header	Gerade	3	Beutel	–
61301011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301011121 (rev1).pdf \| 58.2 KB IGS Download_IGES_61301011121 (rev1).iges \| 973.3 KB STP Download_STP_61301011121 (rev1).stp \| 230.9 KB	10	Single	Pin Header	Gerade	3	Beutel	613001
61301211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301211121 (rev1).pdf \| 67.2 KB IGS Download_IGES_61301211121 (rev1).iges \| 1.1 MB STP Download_STP_61301211121 (rev1).stp \| 274.1 KB	12	Single	Pin Header	Gerade	3	Beutel	–
61301311121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301311121 (rev1).pdf \| 71.7 KB IGS 61301311121 (rev1).iges \| 1.2 MB STP 61301311121 (rev1).stp \| 295.1 KB	13	Single	Pin Header	Gerade	3	Beutel	–
61301411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301411121 (rev1).pdf \| 76.2 KB IGS 61301411121 (rev1).iges \| 1.3 MB STP 61301411121 (rev1).stp \| 316.2 KB	14	Single	Pin Header	Gerade	3	Beutel	–
61301511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301511121 (rev1).pdf \| 80.7 KB IGS Download_IGES_61301511121 (rev1).iges \| 1.4 MB STP Download_STP_61301511121 (rev1).stp \| 335.1 KB	15	Single	Pin Header	Gerade	3	Beutel	–
61301611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301611121 (rev1).pdf \| 85.2 KB IGS 61301611121 (rev1).iges \| 1.5 MB STP 61301611121 (rev1).stp \| 360.2 KB	16	Single	Pin Header	Gerade	3	Beutel	–
61301811121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61301811121 (rev1).pdf \| 94.2 KB IGS 61301811121 (rev1).iges \| 1.7 MB STP 61301811121 (rev1).stp \| 399.5 KB	18	Single	Pin Header	Gerade	3	Beutel	–
61302011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302011121 (rev1).pdf \| 103.2 KB IGS 61302011121 (rev1).iges \| 1.8 MB STP 61302011121 (rev1).stp \| 443.2 KB	20	Single	Pin Header	Gerade	3	Beutel	613001
61302211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302211121 (rev1).pdf \| 112.4 KB IGS 61302211121 (rev1).iges \| 2 MB STP 61302211121 (rev1).stp \| 487.4 KB	22	Single	Pin Header	Gerade	3	Beutel	–
61302411121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302411121 (rev1).pdf \| 121.5 KB IGS 61302411121 (rev1).iges \| 2.2 MB STP 61302411121 (rev1).stp \| 531.2 KB	24	Single	Pin Header	Gerade	3	Beutel	–
61302511121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61302511121 (rev1).pdf \| 126.1 KB IGS Download_IGES_61302511121 (rev1).iges \| 2.3 MB STP Download_STP_61302511121 (rev1).stp \| 549.8 KB	25	Single	Pin Header	Gerade	3	Beutel	–
61303211121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61303211121 (rev1).pdf \| 158.2 KB IGS 61303211121 (rev1).iges \| 3 MB STP 61303211121 (rev1).stp \| 720 KB	32	Single	Pin Header	Gerade	3	Beutel	–
61303611121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61303611121 (rev1).pdf \| 176.7 KB IGS Download_IGES_61303611121 (rev1).iges \| 3.3 MB STP Download_STP_61303611121 (rev1).stp \| 810.7 KB	36	Single	Pin Header	Gerade	3	Beutel	–
61304011121	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 3D_61304011121 (rev1).pdf \| 194.9 KB IGS Download_IGES_61304011121 (rev1).iges \| 3.7 MB STP Download_STP_61304011121 (rev1).stp \| 900.1 KB	40	Single	Pin Header	Gerade	3	Beutel	–
