WL-STTB SMT Phototransistor Top Black | Optoelektronik | Würth Elektronik Produktkatalog

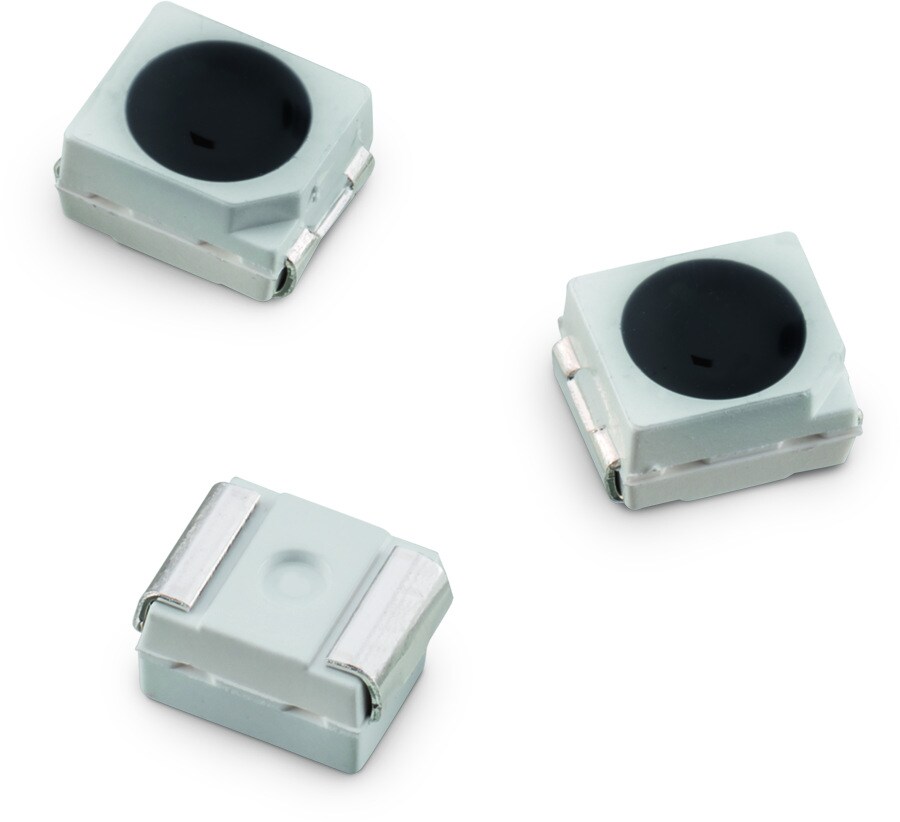

WL-STTB SMT Phototransistor Top Black

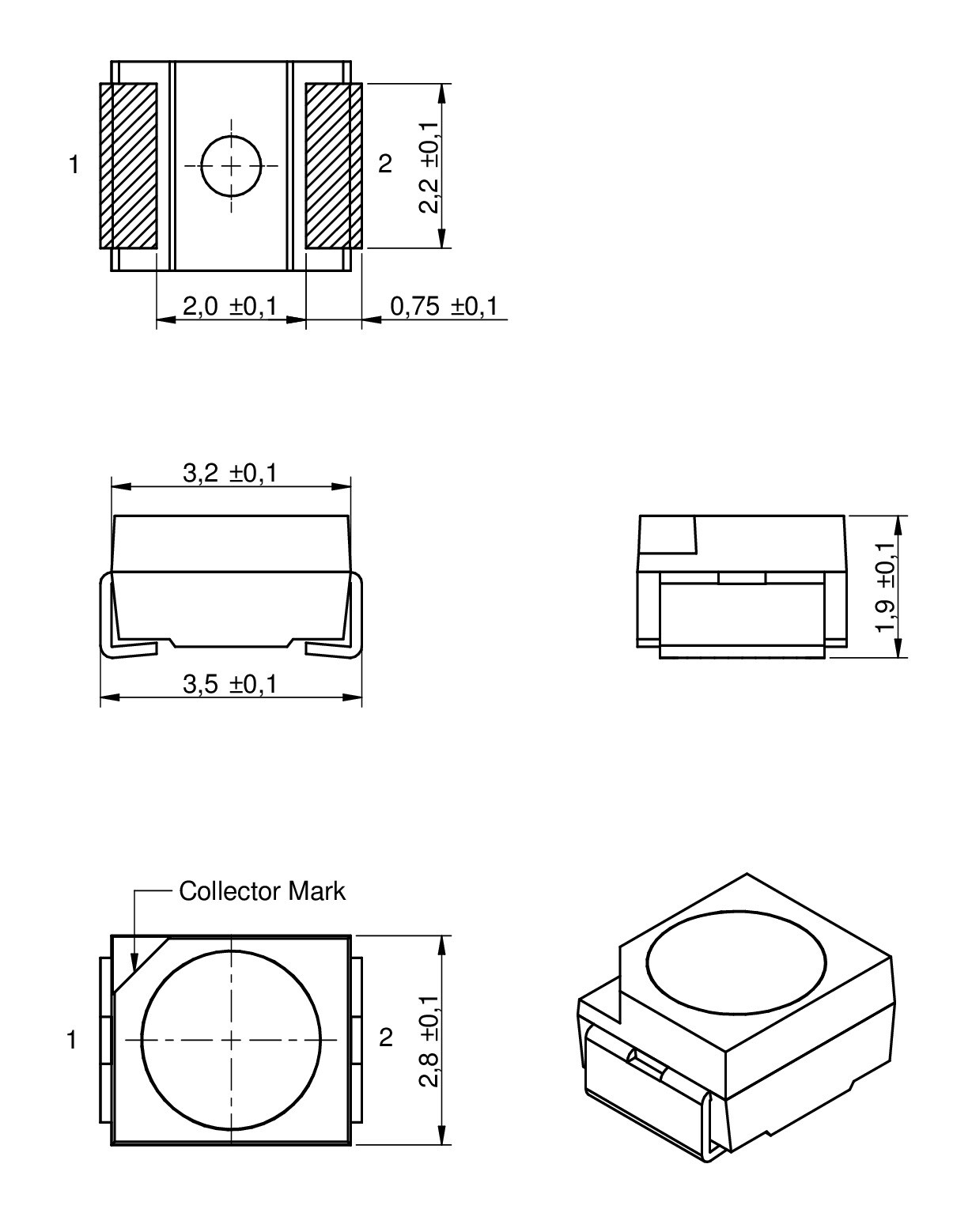

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
3528		3.5	2.8	1.9	SMT

LTSpice-Dateien

LT
LTspice_WL-STTB (rev24a).zip
|
1.8 KB

Merkmale

Hohe Empfindlichkeit
Schnelle Schaltzeiten
Perfekt in Kombination mit IR Emittern
Kompatible mit automatisierten Bestückungsautomaten
Hohe Zuverlässigkeit
Standard PLCC 2 Bauform
Integrierter Tageslichtfilter

Anwendung

Lichtsensoren
Positionssensoren
Zähler
Schalter
Encoder
Photointerrupter

Artikeldaten

3528

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.}(nm)	λ_min.(nm)	λ_max.(nm)	I_{CE.P min.}(mA)	I_{CE.P typ.}(mA)	I_{CEO.Dark max.}(nA)	Chiptechnologie	2θ_{50% typ.}(°)	Muster
1541411NEA210	940 nm, 700 nm, 1100 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STTB (rev22a).IntLib \| 46 KB CDS Cadence_WL-STTB (rev19a).zip \| 146.1 KB EAG Eagle_WL-STTB (rev20b).lbr \| 14.5 KB CAD-Dateien ZIP IGS Download_IGS_1541411NEA210 (rev1).igs \| 537.3 KB STP Download_STP_1541411NEA210 (rev1).stp \| 121.6 KB Elektrische Modelle ZIP PSP PSpice_WL-STTB (rev24a).zip \| 3.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Kollektorstrom [min.]0.6 mA	Kollektorstrom [typ.]2.8 mA	Kollektor-Emitter Dunkelstrom [max.]100 nA	ChiptechnologieSi	Abstrahlwinkel Phi 0° [typ.]120 °

Passend zu

WL-SITW SMT Infrared TOP LED Waterclear
