WL-STTB SMT Phototransistor Top Black

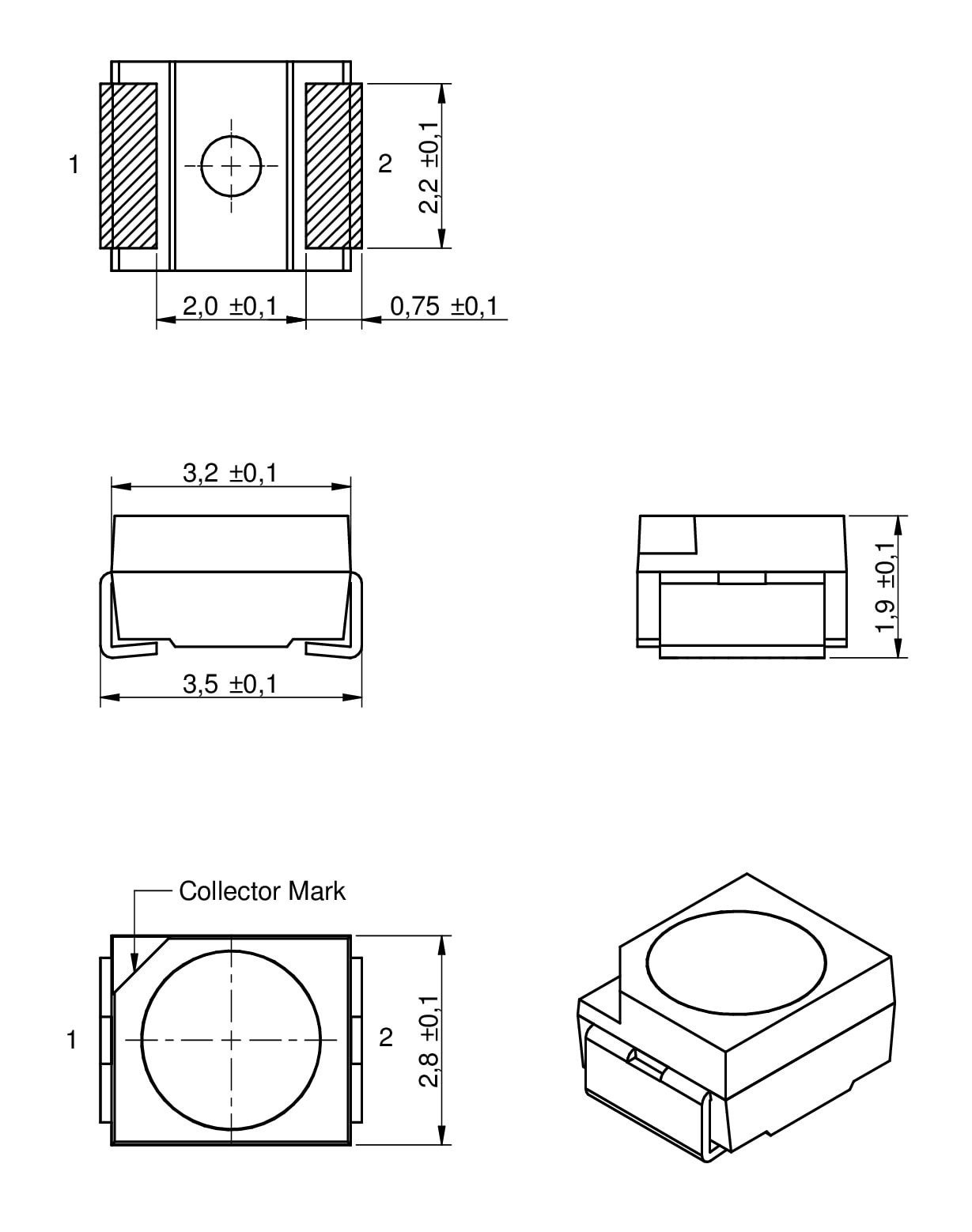

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
3528		3.5	2.8	1.9	SMT

LTSpice-Dateien

LT
LTspice_WL-STTB (rev24a).zip
|
1.8 KB

Merkmale

Hohe Empfindlichkeit
Schnelle Schaltzeiten
Perfekt in Kombination mit IR Emittern
Kompatible mit automatisierten Bestückungsautomaten
Hohe Zuverlässigkeit
Standard PLCC 2 Bauform
Integrierter Tageslichtfilter

Anwendung

Lichtsensoren
Positionssensoren
Zähler
Schalter
Encoder
Photointerrupter

Artikeldaten

3528

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.}(nm)	λ_min.(nm)	λ_max.(nm)	I_{CE.P min.}(mA)	I_{CE.P typ.}(mA)	I_{CEO.Dark max.}(nA)	Chiptechnologie	2θ_{50% typ.}(°)	MusterVerfügbarkeit & Muster
1541411NEA210	SPEC940 nm, 700 nm, 1100 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STTB (rev22a).IntLib \| 46 KB CDS Cadence_WL-STTB (rev19a).zip \| 146.1 KB EAG Eagle_WL-STTB (rev20b).lbr \| 14.5 KB KIC KiCad_WL-STTB (rev26a).zip \| 32 KB CAD-Dateien ZIP IGS Download_IGS_1541411NEA210 (rev1).igs \| 537.3 KB STP Download_STP_1541411NEA210 (rev1).stp \| 121.6 KB Elektrische Modelle ZIP PSP PSpice_WL-STTB (rev24a).zip \| 3.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Kollektorstrom [min.]0.6 mA	Kollektorstrom [typ.]2.8 mA	Kollektor-Emitter Dunkelstrom [max.]100 nA	ChiptechnologieSi	Abstrahlwinkel Phi 0° [typ.]120 °	–Verfügbarkeit prüfen
