WL-STRB SMT Phototransistor Reverse mount Black | Optoelektronik | Würth Elektronik Produktkatalog

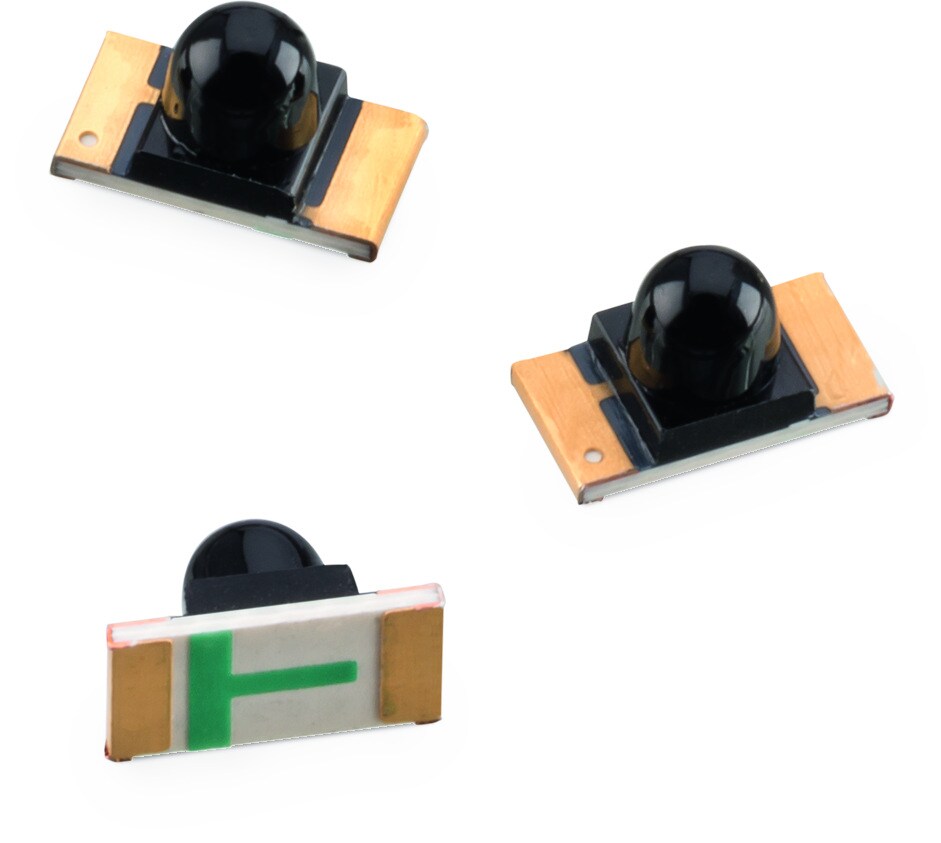

WL-STRB SMT Phototransistor Reverse mount Black

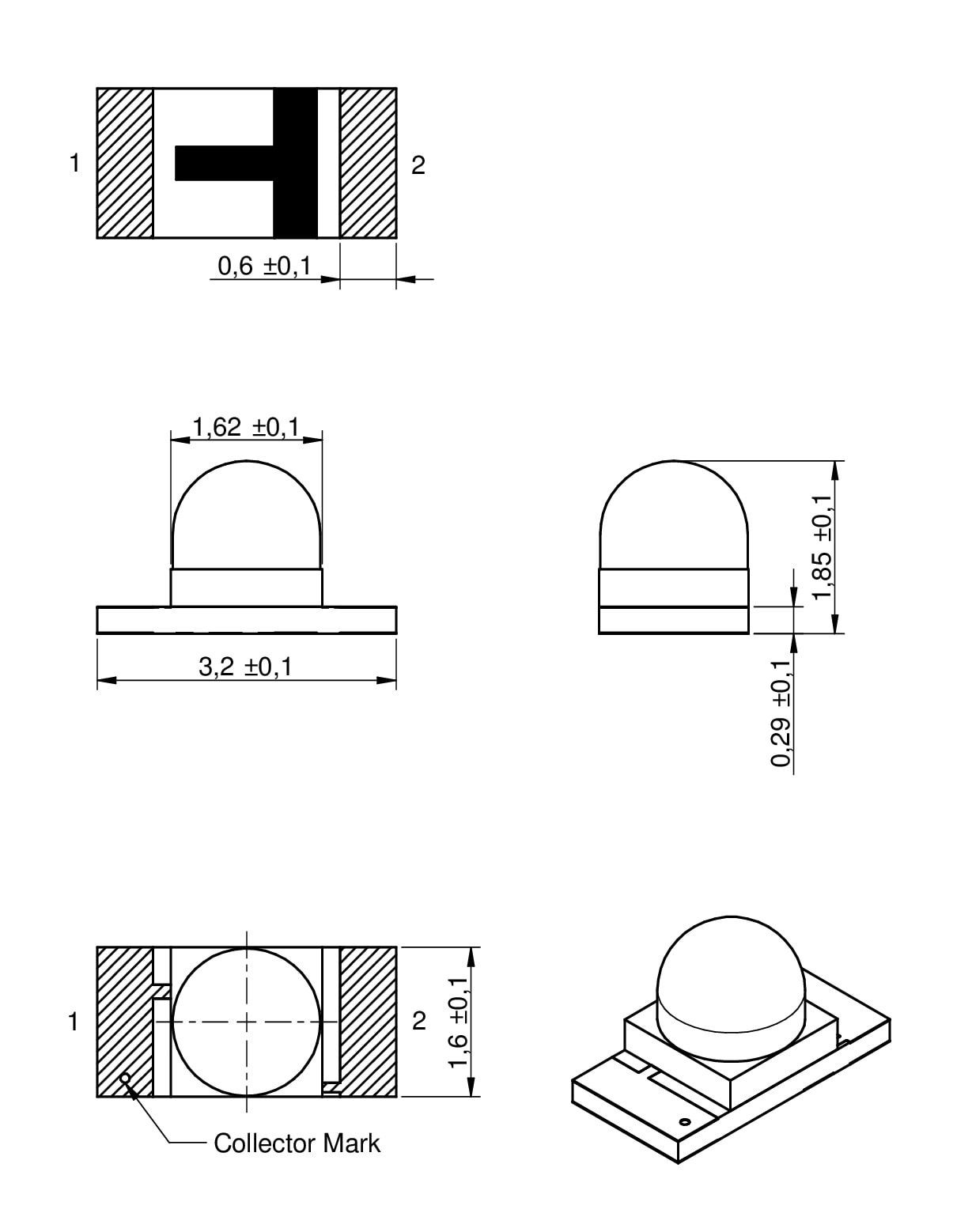

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1206 dome		3.2	1.6	1.85	SMT

Merkmale

1206 Standardbauform mit runder Linse
Perfekt geeignet in Kombination mit Infrarotemitter
Phototransistor mit Tagessperrlichtfilter
Schmaler Detektionswinkel
Hohe Empfindlichkeit

Anwendung

Encoder
Zähler
Sicherheitssysteme
Positionssensoren
Staubsaugerroboter
Fernbedienung

Artikeldaten

1206 dome

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.}(nm)	λ_min.(nm)	λ_max.(nm)	I_{CE.P min.}(mA)	I_{CE.P typ.}(mA)	I_{CEO.Dark max.}(nA)	Chiptechnologie	2θ_{50% typ.}(°)	Muster
	1541201NC3060	940 nm, 700 nm, 1100 nm	Simulation	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STRB (rev22b).IntLib \| 45.5 KB CDS Cadence_WL-STRB (rev22a).zip \| 178.8 KB EAG Eagle_WL-STRB (rev22a).lbr \| 24.3 KB CAD-Dateien ZIP 3D Download_3D_1541201NC3060 (rev1).pdf \| 90.4 KB IGS Download_IGS_1541201NC3060 (rev1).igs \| 402.9 KB STP Download_STP_1541201NC3060 (rev1).stp \| 104.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Kollektorstrom [min.]0.6 mA	Kollektorstrom [typ.]4.4 mA	Kollektor-Emitter Dunkelstrom [max.]100 nA	ChiptechnologieSi	Abstrahlwinkel Phi 0° [typ.]30 °
	1541201NC3060P	940 nm, 700 nm, 1100 nm	Simulation–	Downloads3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STRB (rev22b).IntLib \| 45.5 KB CDS Cadence_WL-STRB (rev22a).zip \| 178.8 KB EAG Eagle_WL-STRB (rev22a).lbr \| 24.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wellenlänge der max. Empfindlichkeit [typ.]940 nm	spektrale Bandbreite [min.]700 nm	spektrale Bandbreite [max.]1100 nm	Kollektorstrom [min.]0.6 mA	Kollektorstrom [typ.]4.4 mA	Kollektor-Emitter Dunkelstrom [max.]100 nA	ChiptechnologieSi	Abstrahlwinkel Phi 0° [typ.]30 °

Passend zu

WL-SIRW SMT Infrared Reverse Mount Waterclear Dome
