WL-SIRW SMT Infrared Reverse Mount Waterclear Dome

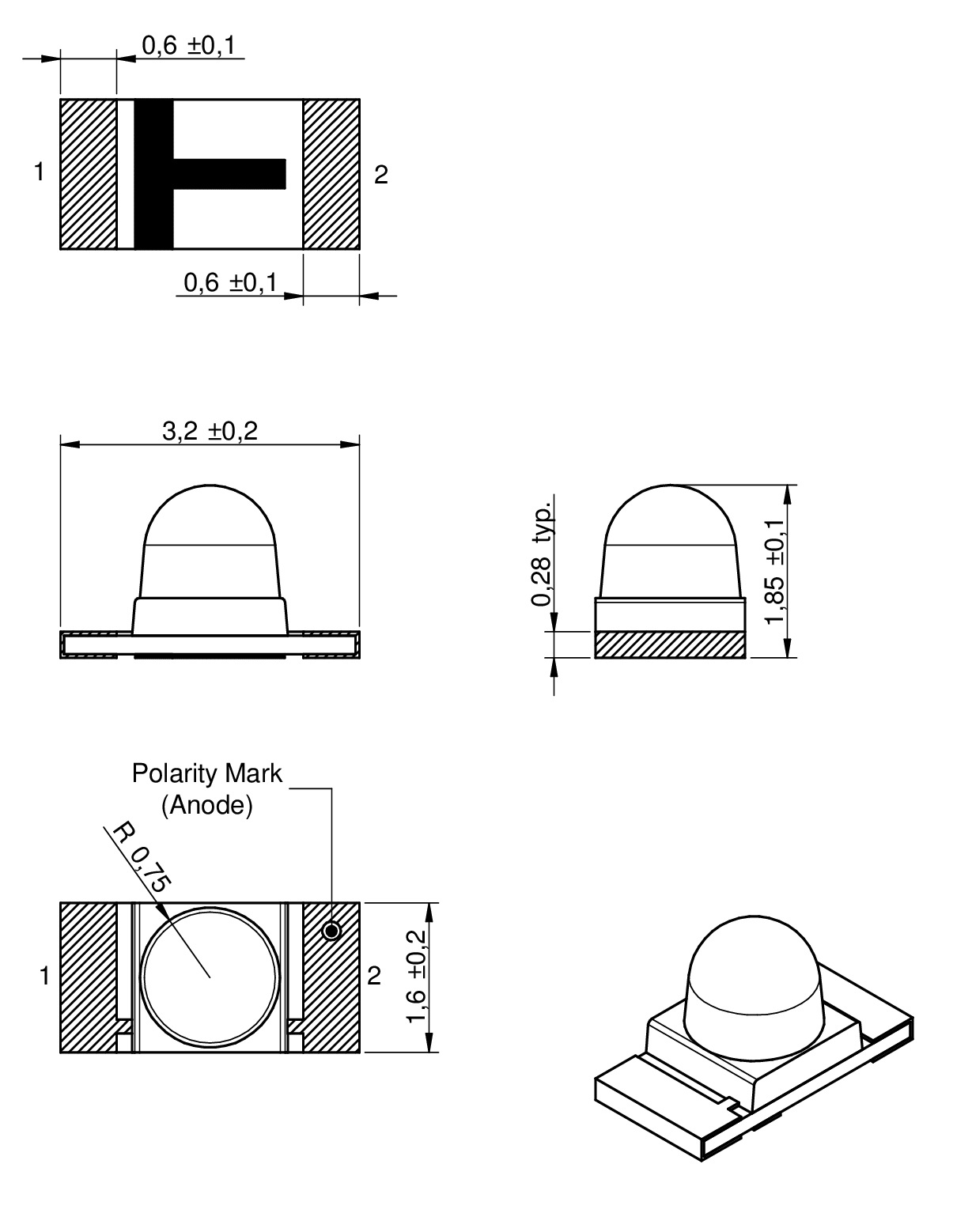

Bauform	Maße	Montageart
1206		SMT

LTSpice-Dateien

LT
LTSpice_WL-SIRW (rev22a).zip
|
1.8 KB

Merkmale

Geringer Energieverbrauch
Hohe Zuverlässigkeit
Geringer Strombedarf
Schnelle Schaltzeiten
Infrarot Emitter
Standardgröße 1206
Kompakte Bauform
Abstrahlwinkel - 30°

Anwendung

Infrarot sensor
Distanzmessung
Fernbedienung
Feuermelder
Optoelectronische Schalter

Artikeldaten

1206

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_{Centroid max.}	I_{e typ.} (mW/sr)	V_{F typ.} (V)	2θ_{50% typ.} (°)	Chiptechnologie	Design Kit	Muster
	15412085A3060	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SIRW (rev22c).IntLib \| 43.5 KB CDS Cadence_WL-SIRW (rev21a).zip \| 458.2 KB EAG Eagle_WL-SIRW (rev21a).lbr \| 22.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SIRW-15412085A3060 (rev1).igs \| 329.5 KB STP Download_STP_WL-SIRW-15412085A3060 (rev1).stp \| 79.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SIRW (rev22a).zip \| 3.2 KB Strahldaten ASA ASAP-and-APEX_dis_15412085A3060_5M (rev1p0).zip \| 121 MB COD CodeV_ray_15412085A3060_5M (rev1p0).zip \| 121 MB FRE Fred_dat_15412085A3060_5M (rev1p0).zip \| 121 MB FRE Fred_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB LIG LightTools_ray_15412085A3060_5M (rev1p0).zip \| 121 MB LIG LightTools_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB LUC LucidShape_ray_15412085A3060_5M (rev1p0).zip \| 121 MB LUC LucidShape_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB OPT OpTaliX_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB OPT OptiCAD_dat_15412085A3060_5M (rev1p0).zip \| 121 MB OPT OptiCAD_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB OPT optalix_DIS_15412085A3060_5M (rev1p0).zip \| 121 MB RIR Photopia_rir_15412085A3060_5M (rev1p0).zip \| 121 MB SIM Simulux_ray_15412085A3060_5M (rev1p0).zip \| 121 MB SPE Speos_ray_15412085A3060_5M (rev1p0).zip \| 124.7 MB SRC Lucaray-maker_src_15412085A3060_5M (rev1p0).zip \| 121 MB TRA TracePro_txt_15412085A3060_5M (rev1p0).zip \| 188.4 MB ZEM ZemaxBin_dat_15412085A3060_5M (rev1p0).zip \| 121 MB ZEM Zemax_dat_15412085A3060_5M (rev1p0).zip \| 188.4 MB Zertifikate ZIP CER IR_LED_certificates_WL-SIRW-1206 (rev1).pdf \| 748.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	845.0	20	1.4	30	AlGaAs	154150
	15412085A3060P	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	–	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SIRW (rev22c).IntLib \| 43.5 KB CDS Cadence_WL-SIRW (rev21a).zip \| 458.2 KB EAG Eagle_WL-SIRW (rev21a).lbr \| 22.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-SIRW-1206 (rev1).pdf \| 1.2 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	850	845.0	20	1.4	30	AlGaAs	–
	15412094A3060	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		26 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SIRW (rev22c).IntLib \| 43.5 KB CDS Cadence_WL-SIRW (rev21a).zip \| 458.2 KB EAG Eagle_WL-SIRW (rev21a).lbr \| 22.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SIRW-15412094A3060 (rev1).igs \| 329.5 KB STP Download_STP_WL-SIRW-15412094A3060 (rev1).stp \| 79.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SIRW (rev22a).zip \| 3.2 KB Strahldaten ASA ASAP-and-APEX_dis_15412094A3060_5M (rev1p0).zip \| 120.6 MB COD CodeV_ray_15412094A3060_5M (rev1p0).zip \| 120.6 MB FRE Fred_dat_15412094A3060_5M (rev1p0).zip \| 120.6 MB FRE Fred_txt_15412094A3060_5M (rev1p0).zip \| 187.9 MB LIG LightTools_ray_15412094A3060_5M (rev1p0).zip \| 120.6 MB LIG LightTools_txt_15412094A3060_5M (rev1p0).zip \| 187.9 MB LUC LucidShape_ray_15412094A3060_5M (rev1p0).zip \| 120.6 MB LUC LucidShape_txt_15412094A3060_5M (rev1p0).zip \| 187.9 MB OPT OpTaliX_txt_15412094A3060_5M (rev1p0).zip \| 187.9 MB OPT OptiCAD_dat_15412094A3060_5M (rev1p0).zip \| 120.6 MB OPT OptiCAD_txt_15412094A3060_5M (rev1p0).zip \| 187.9 MB OPT optalix_DIS_15412094A3060_5M (rev1p0).zip \| 120.6 MB RIR Photopia_rir_15412094A3060_5M (rev1p0).zip \| 120.6 MB SIM Simulux_ray_15412094A3060_5M (rev1p0).zip \| 120.6 MB SPE Speos_ray_15412094A3060_5M (rev1p0).zip \| 125 MB SRC Lucaray-maker_src_15412094A3060_5M (rev1p0).zip \| 120.6 MB TRA TracePro_txt_15412094A3060_5M (rev1p0).zip \| 187.8 MB ZEM ZemaxBin_dat_15412094A3060_5M (rev1p0).zip \| 120.6 MB ZEM Zemax_dat_15412094A3060_5M (rev1p0).zip \| 187.9 MB Zertifikate ZIP CER IR_LED_certificate_WL-SIRW-1206 (rev1).pdf \| 756.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	940.0	5	1.2	30	AlGaAs	154150
	15412094A3060P	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	–	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SIRW (rev22c).IntLib \| 43.5 KB CDS Cadence_WL-SIRW (rev21a).zip \| 458.2 KB EAG Eagle_WL-SIRW (rev21a).lbr \| 22.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SIRW (rev22a).zip \| 3.2 KB Zertifikate ZIP CER IR_LED_certificate_WL-SIRW-1206 (rev1).pdf \| 1.2 MB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	940.0	5	1.2	30	AlGaAs	–

	Artikel Nr.	Datenblatt	Simulation
	15412085A3060	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	15412085A3060P	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	–
	15412094A3060	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	15412094A3060P	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	–

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_{Centroid max.}	I_{e typ.} (mW/sr)	V_{F typ.} (V)	2θ_{50% typ.} (°)	Chiptechnologie	Design Kit	Muster

Passend zu

WL-STRB SMT Phototransistor Reverse mount Black

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Infrarot LEDs & Phototransistoren
