WL-SMCC SMT Mono-color Chip LED Compact

Bauform	L (mm)	B (mm)	H (mm)	Montageart

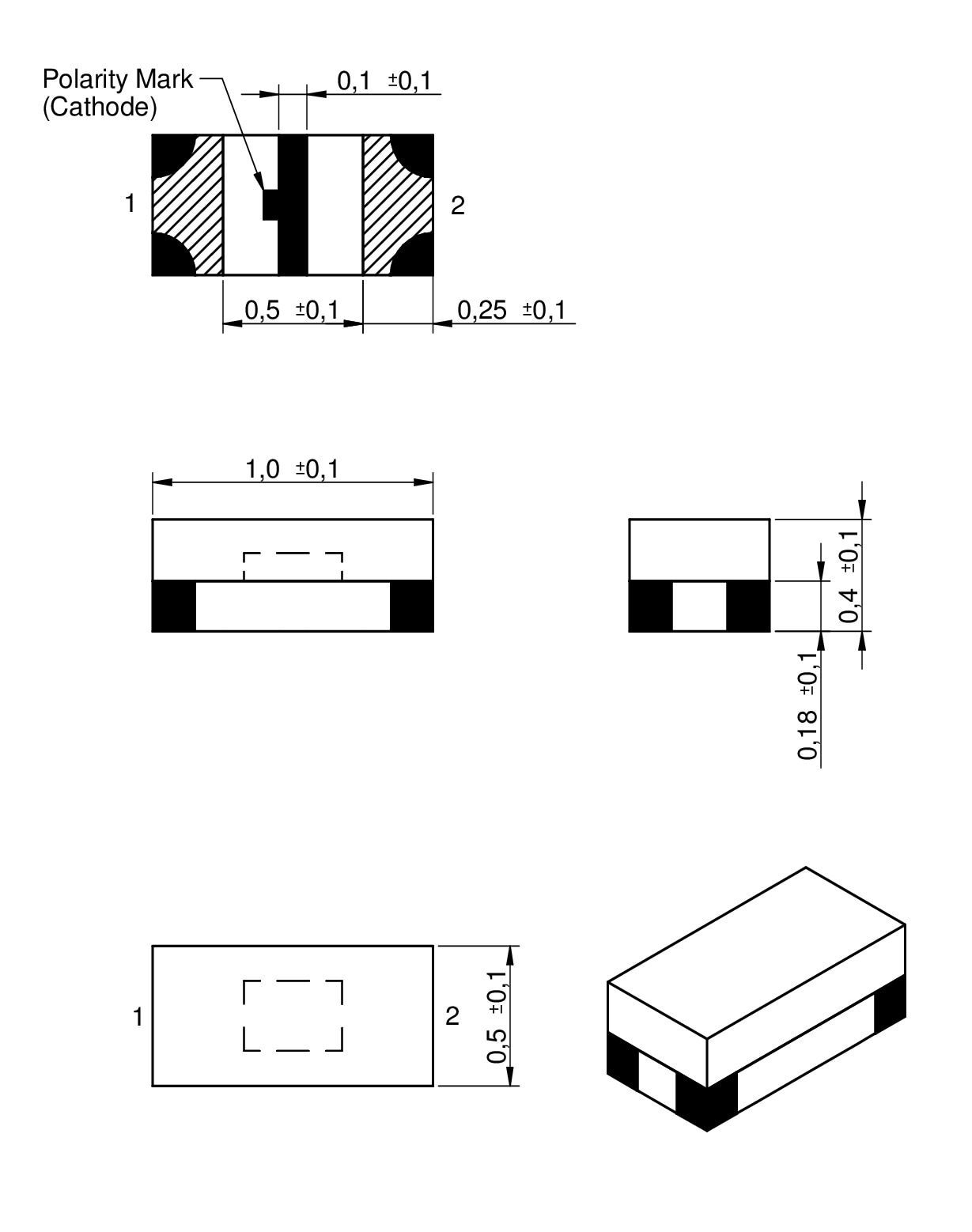

0402	1	0.5	0.4	SMT

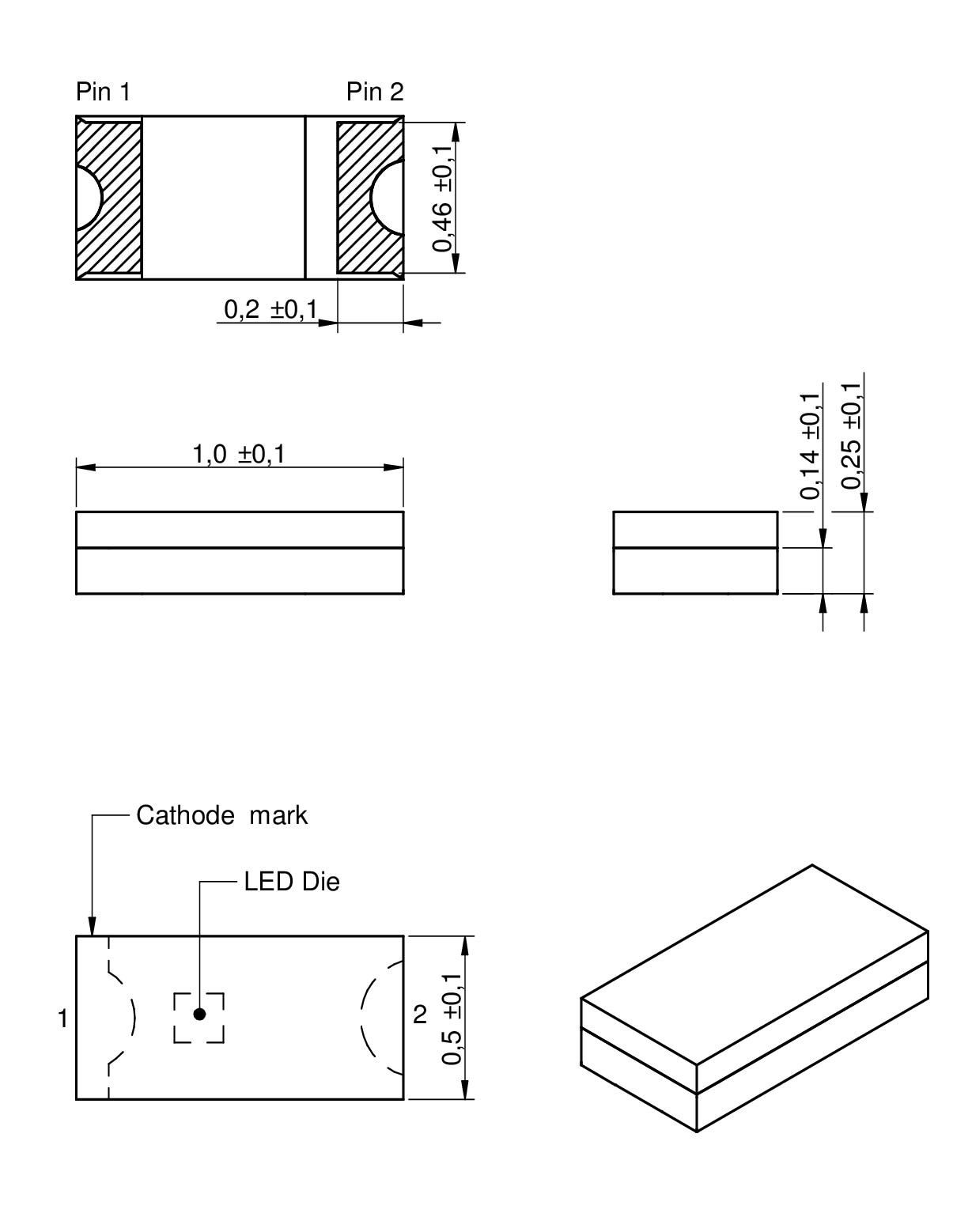

0402 super flach 0.25 mm	1	0.5	0.25	SMT

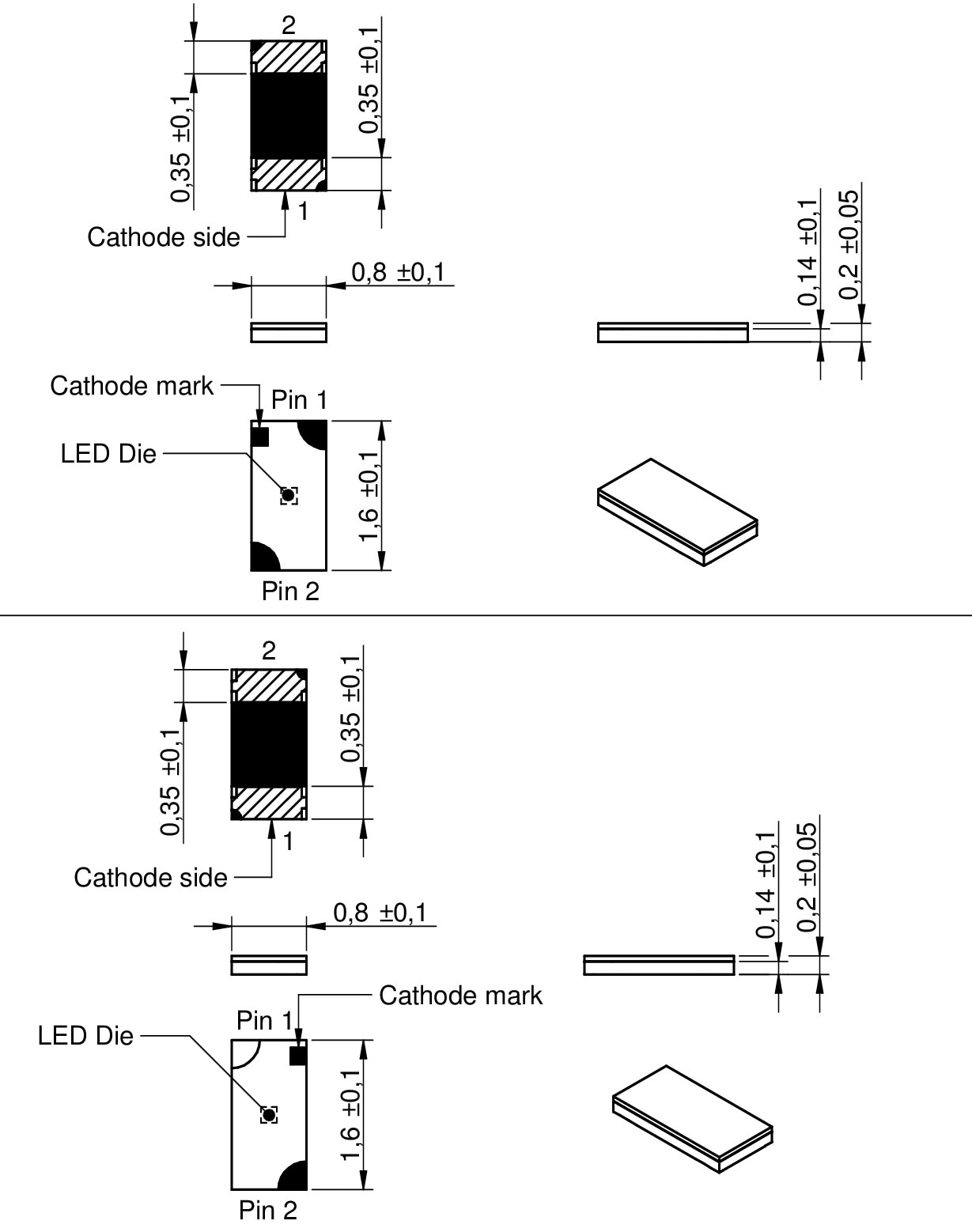

0603	1.6	0.8	0.2	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMCC (rev24a).zip
|
2.3 KB

Merkmale

Kleinste LED Paket mit außergewöhnlicher Helligkeit
Anschlussfläche nach industriellem Standard
Hohe Zuverlässigkeit
Kompatibel mit IR Reflow-Lötung
Miniaturfarbeffekte
Transparente Linse

Anwendung

LED Frontanzeigeleuchten
Navigationssystem
Display Handy
Display industrieller Steuerungssysteme
Vehrkehrsanzeige
Hintergrundbeleuchtung für LCD und Tastaturen

Artikeldaten

Alle

0402

0402 super flach 0.25 mm

0603

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.}(nm)	Emittierte Farbe	λ_{Peak typ.}(nm)	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	Demoboard	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	150040BS73240	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150060BS73220	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC-150060BS73220 (rev1).igs \| 707.8 KB STP Download_STP_WL-SMCC-150060BS73220 (rev1).stp \| 417.6 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]170 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040BS73220	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC_0402_compact_BS (rev1).pdf \| 51.6 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]140 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040GS73240	SPEC525 nm, Grün, 515 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]800 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150060GS73220	SPEC525 nm, Grün, 520 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC-150060GS73220 (rev1).igs \| 707.8 KB STP Download_STP_WL-SMCC-150060GS73220 (rev1).stp \| 417.6 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]700 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040GS73220	SPEC525 nm, Grün, 520 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC_0402_compact_GS (rev1).pdf \| 51.6 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]750 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040VS73240	SPEC570 nm, Hellgrün, 572 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]50 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150060VS73220	SPEC573 nm, Hellgrün, 575 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC-150060xx73220_RS_VS_YS (rev1).igs \| 610.3 KB STP Download_STP_WL-SMCC-150060xx73220_RS_VS_YS (rev1).stp \| 413.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040VS73220	SPEC573 nm, Hellgrün, 575 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC_0402_compact_RS_VS_YS (rev1).pdf \| 49.7 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150060YS73220	SPEC589 nm, Gelb, 591 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC-150060xx73220_RS_VS_YS (rev1).igs \| 610.3 KB STP Download_STP_WL-SMCC-150060xx73220_RS_VS_YS (rev1).stp \| 413.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]100 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040YS73220	SPEC589 nm, Gelb, 591 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC_0402_compact_RS_VS_YS (rev1).pdf \| 49.7 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040YS73240	SPEC590 nm, Gelb, 595 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040AS73220	SPEC605 nm, Bernstein, 609 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	Emittierte FarbeBernstein	Spitzen-Wellenlänge [typ.]609 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040AS73240	SPEC605 nm, Bernstein, 610 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	Emittierte FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]110 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen
	150060AS73220	SPEC605 nm, Bernstein, 609 nm	Simulation–	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	Emittierte FarbeBernstein	Spitzen-Wellenlänge [typ.]609 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen
	150060RS73220	SPEC624 nm, Rot, 632 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC-150060xx73220_RS_VS_YS (rev1).igs \| 610.3 KB STP Download_STP_WL-SMCC-150060xx73220_RS_VS_YS (rev1).stp \| 413.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]90 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040RS73220	SPEC624 nm, Rot, 632 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC_0402_compact_RS_VS_YS (rev1).pdf \| 49.7 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]110 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040RS73240	SPEC625 nm, Rot, 630 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]100 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard 9999003	–Verfügbarkeit prüfen
	150040SS73220	SPEC630 nm, Superrot, 645 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB IGS Download_IGS_WL-SMCC_0402_compact (rev1).igs \| 517 KB STP Download_STP_WL-SMCC_0402_compact (rev1).stp \| 326.5 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]90 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150155	Demoboard –	–Verfügbarkeit prüfen
	150040SS73240	SPEC630 nm, Superrot, 645 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB IGS Download_IGS_WL-SMCC-0402 (rev1).igs \| 618.3 KB STP Download_STP_WL-SMCC-0402 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]75 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen
	150040WS73240	SPEC–, Weiß, –	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB 3D 3D_WL-SMCC_150040WS73240 (rev1).pdf \| 56.7 KB IGS IGS_WL-SMCC_150040WS73240 (rev1).igs \| 618.3 KB STP STP_WL-SMCC_150040WS73240 (rev1).stp \| 558.8 KB PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	Emittierte FarbeWeiß	–	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Design Kit –	Demoboard –	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED – Top View

Demoboard Visible LEDs

Mehr erfahren

LED Application Guide - Lernen Sie mehr über das Handling, die Lagerung und vieles mehr
