WL-SMCC SMT Mono-color Chip LED Compact| Optoelektronik | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichOptoelektronik ProduktgruppeLEDs ProduktfamilieSignal LEDs TypChip LED ProduktserieWL-SMCC SMT Mono-color Chip LED Compact

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

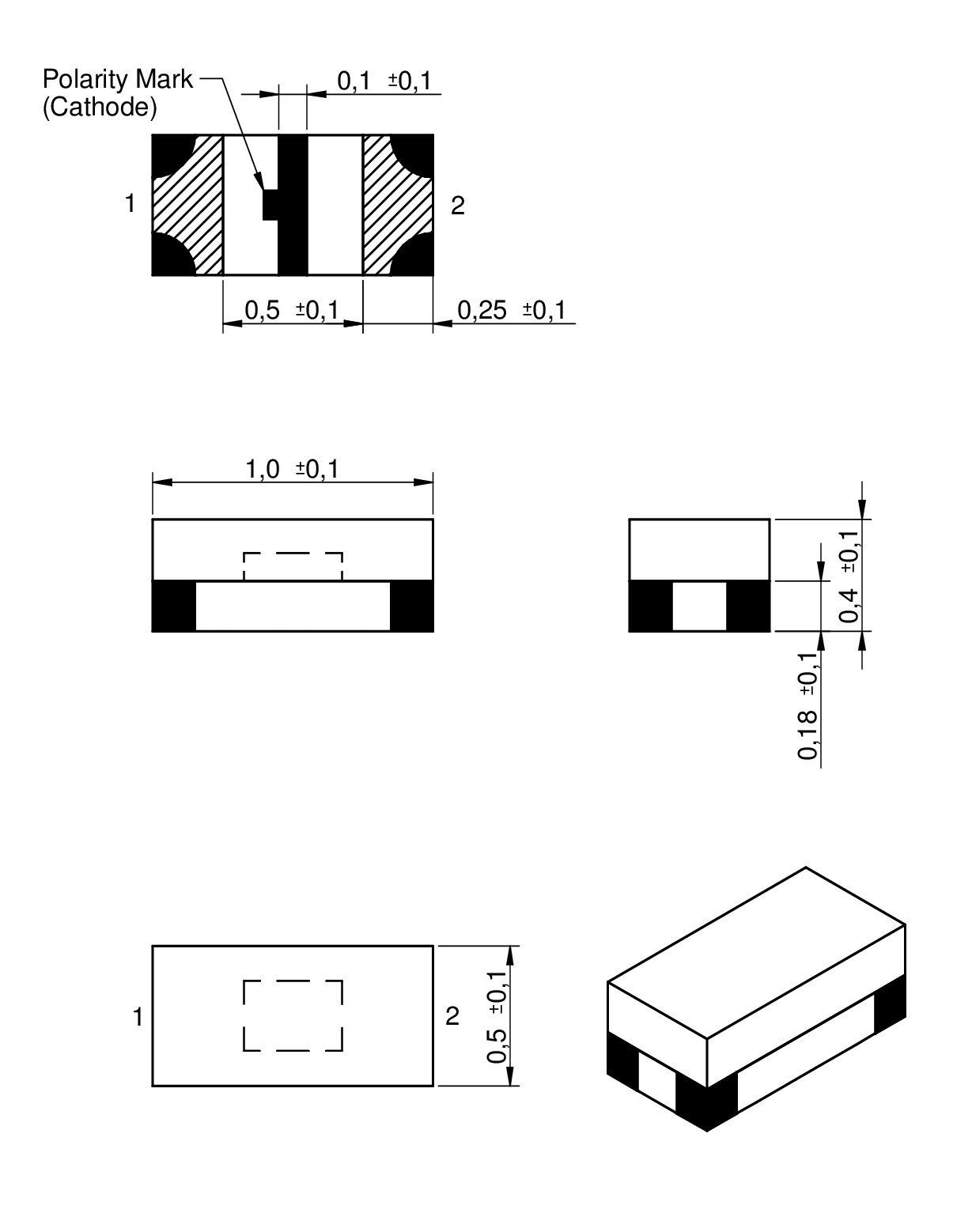

0402		1	0.5	0.4	SMT

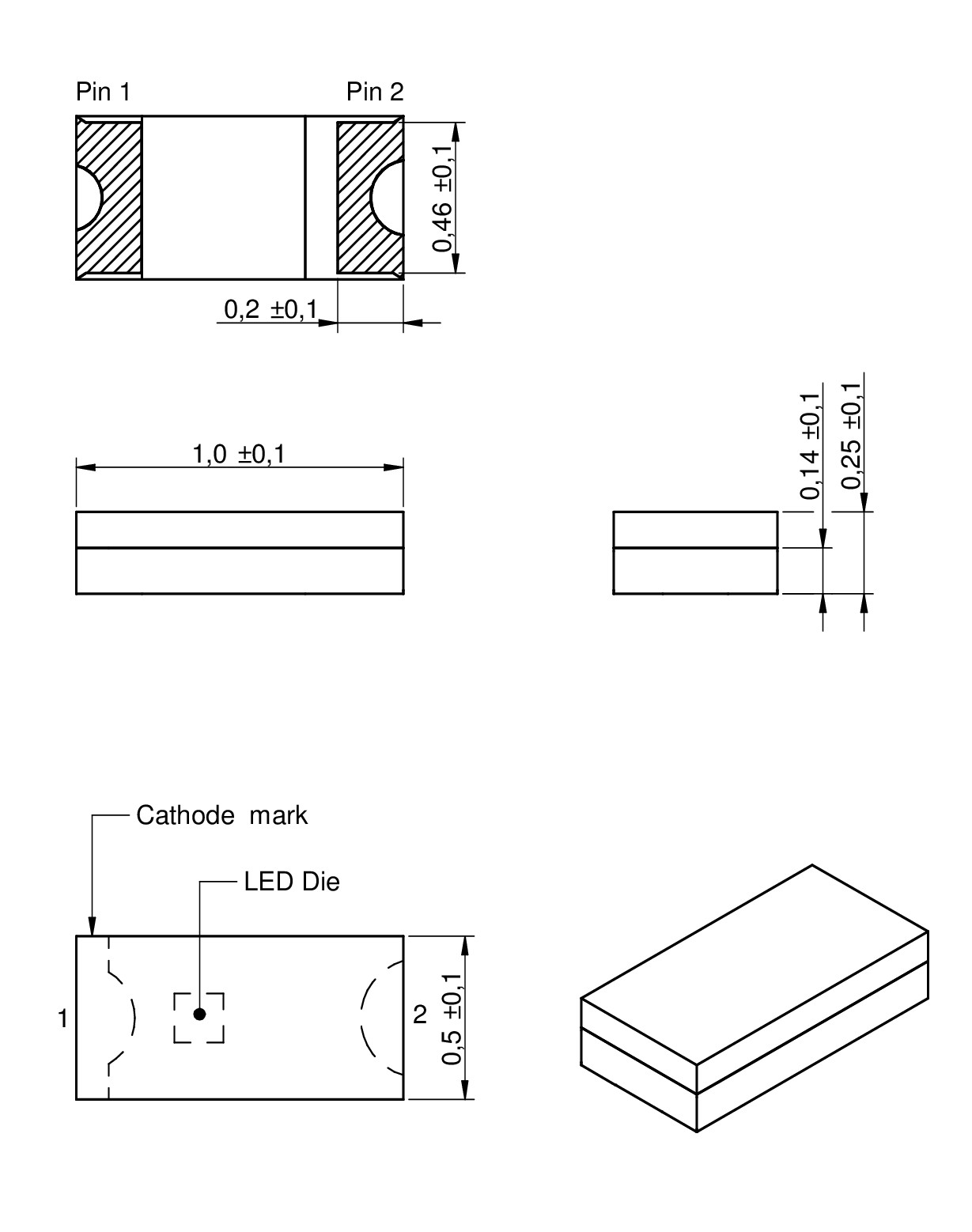

0402 super flach 0.25 mm		1	0.5	0.25	SMT

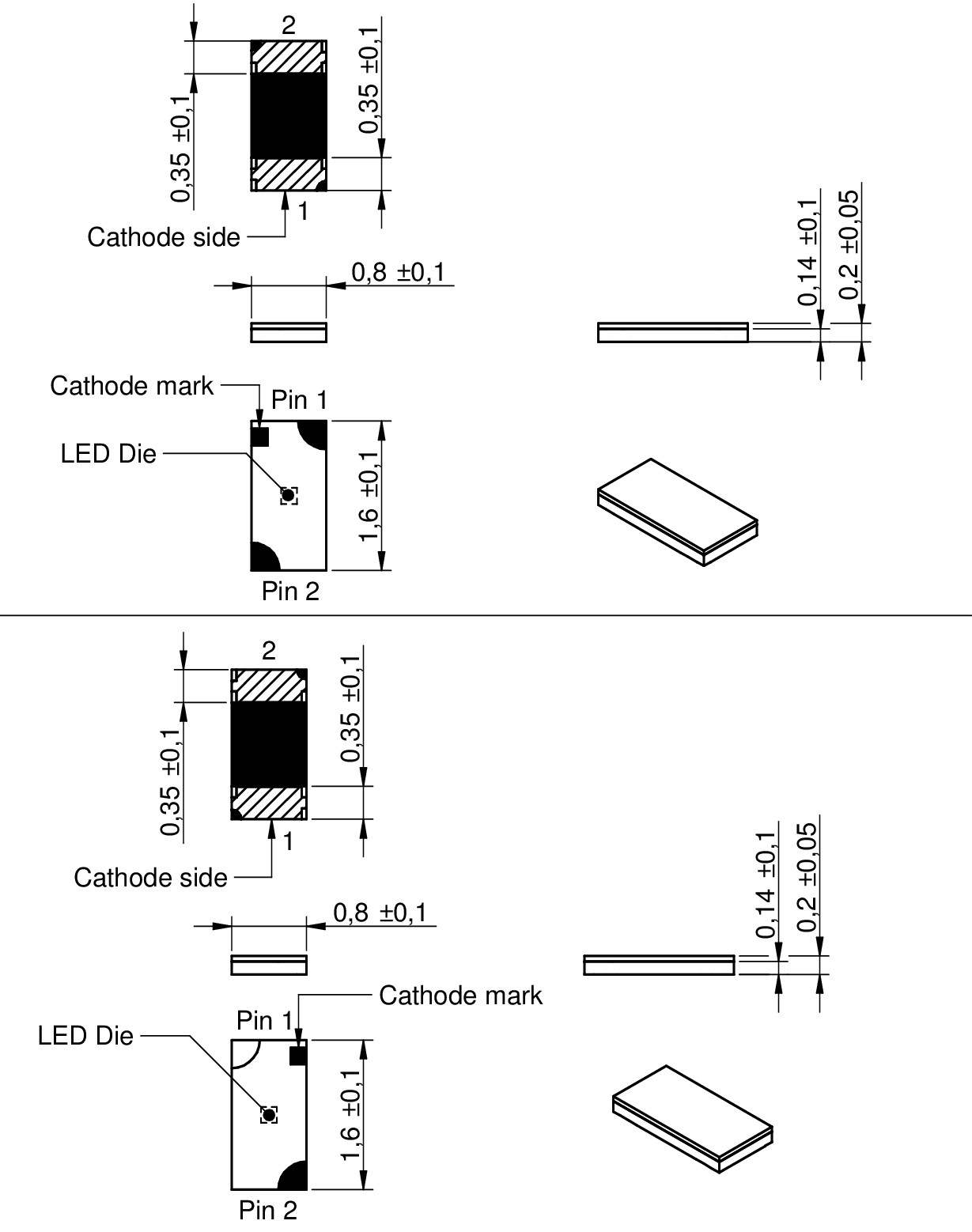

0603		1.6	0.8	0.2	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMCC (rev22a).zip
|
2.2 KB

Merkmale

Kleinste LED Paket mit außergewöhnlicher Helligkeit
Anschlussfläche nach industriellem Standard
Hohe Zuverlässigkeit
Kompatibel mit IR Reflow-Lötung
Miniaturfarbeffekte
Transparente Linse

Anwendung

LED Frontanzeigeleuchten
Navigationssystem
Display Handy
Display industrieller Steuerungssysteme
Vehrkehrsanzeige
Hintergrundbeleuchtung für LCD und Tastaturen

Artikeldaten

Alle

0402

0402 super flach 0.25 mm

0603

	Artikel Nr.	Datenblatt	Simulation	Downloads	λ_{Dom typ.} (nm)	Farbe	λ_{Peak typ.} (nm)	I_{V typ.} (mcd)	V_{F typ.} (V)	Chiptechnologie	2θ_{50% typ.} (°)	Demoboard	Design Kit	Muster
