WE-UNIT Netzteilübertrager

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)	Montageart

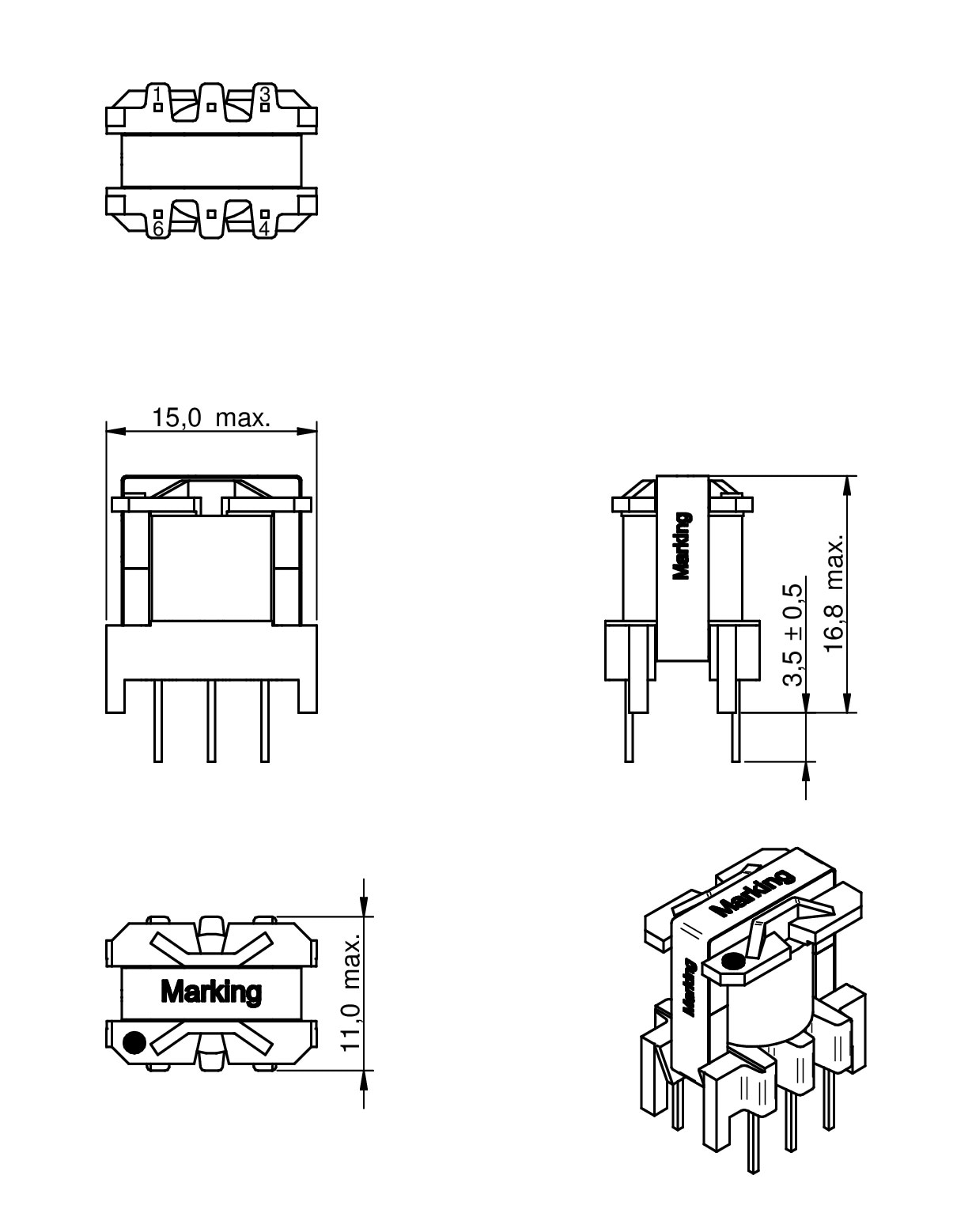

E13/7/4 Vertical			15	11	16.8	THT

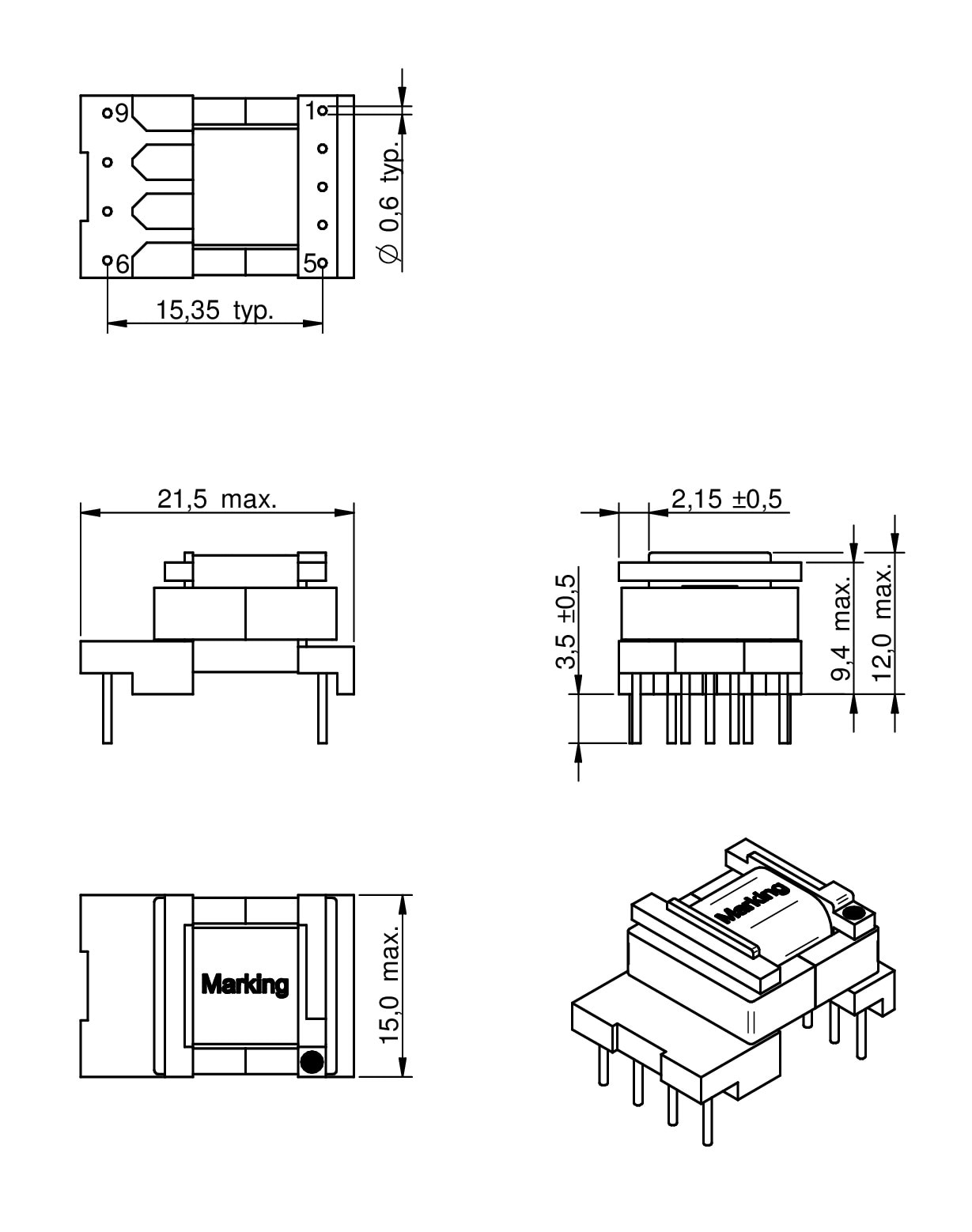

E13/7/4 Horizontal			21.5	15	12	THT

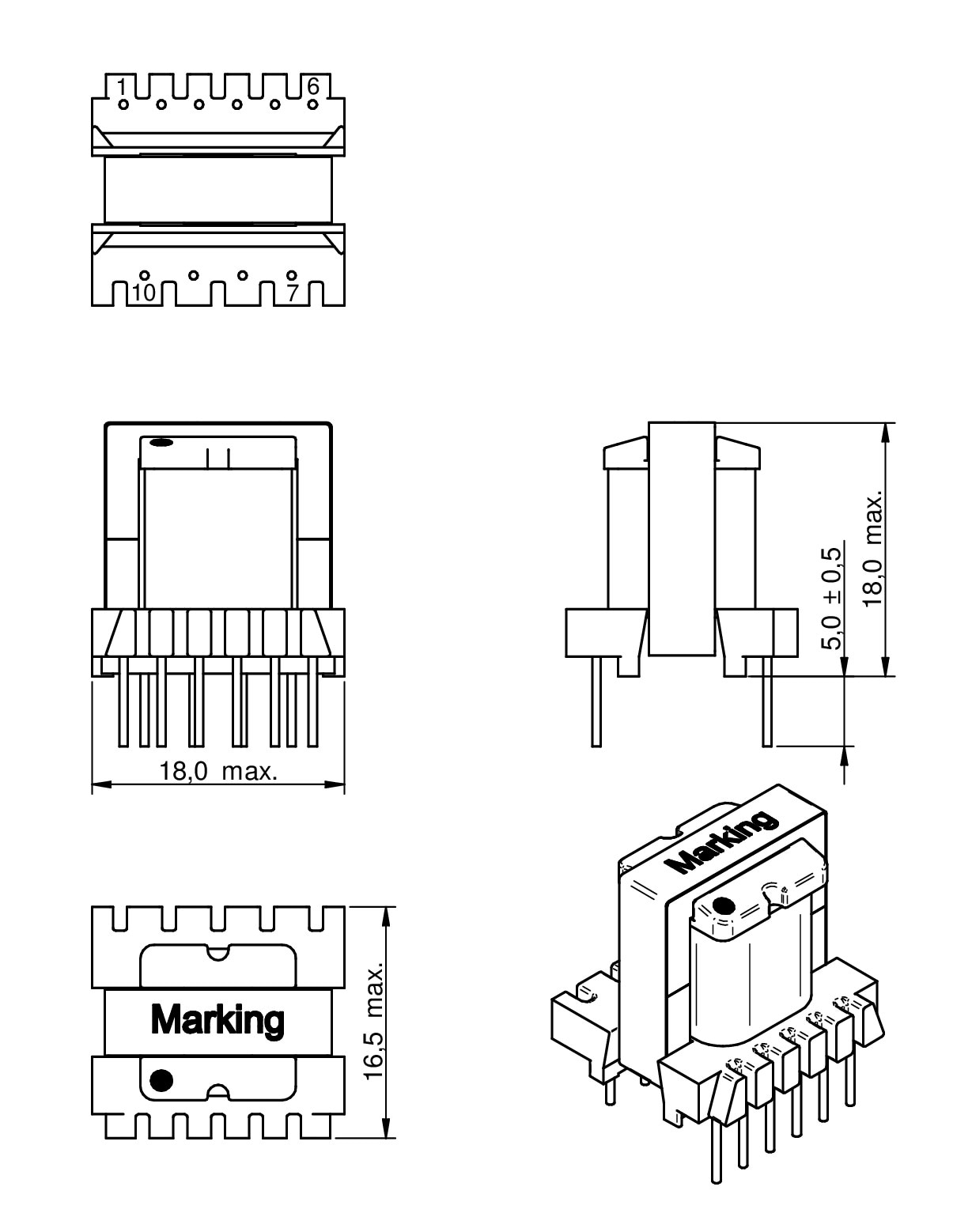

E16/7/4			18	16.5	18	THT

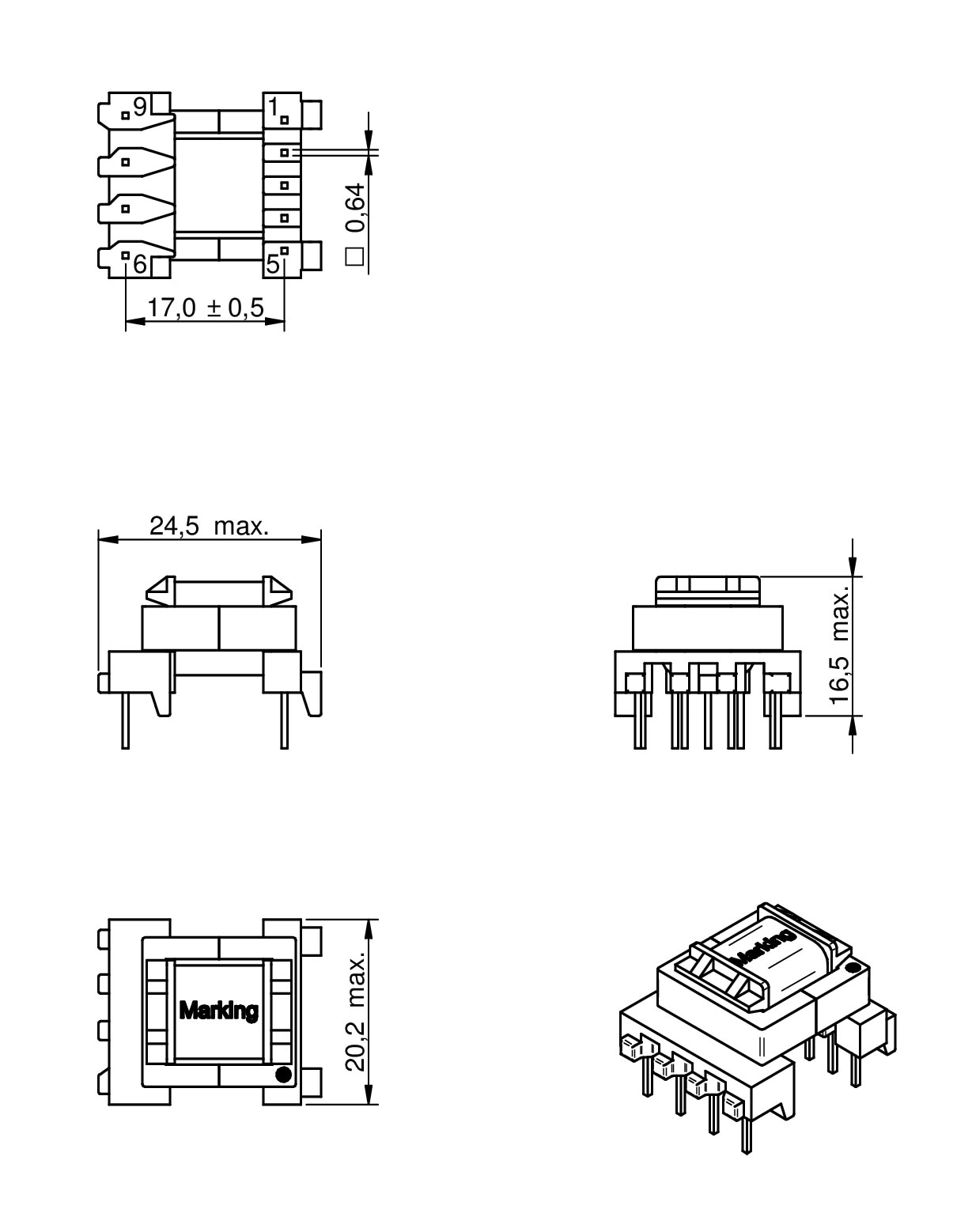

E16/8/5			24.5	20.2	16.5	THT

LTSpice-Dateien

LT
LTSpice_WE-UNIT (rev22a).zip
|
9.4 KB

Merkmale

Nennspannung 125–375 VDC
Leistung 3 W und 9 W
Betriebstemperatur: –40 °C bis +125 °C
Luft- und Kriechstrecken 6 mm min.
Hochspannungsprüfung 4 kVAC, 1 Minute
Aufbau gemäß EN 61558-2-16: Verstärkte Isolierung, ausgenommen 749 118 10 xx: Basisisolierung

Anwendung

Für Schaltnetzteile mit Weitbereichseingang 85 VAC bis 265 VAC
Designed für Tiny Switch ICs von Power Integration und NCP101x oder 105x von ON Semiconductor

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

E13/7/4 Vertical

E13/7/4 Horizontal

E16/7/4

E16/8/5

	Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V)	I_Out1 (A)	V_Out2 (V)	I_Out2 (A)	L (mH)	f_switch	n	L_Smin. (µH)	I_{SAT 1} (A)	R_{DC 1} (Ω)	R_{DC 2} (Ω)	R_{DC 3} (mΩ)	Bauform	L_S (µH)	Montageart	Muster
	749118105	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	5	0.6	–	–	2.8	132	18.9:1	280	0.2	11	0.05	–	EE16/8/5 8W	280	THT
	7491181012	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	12	0.25	–	–	2.8	132	8.1:1	220	0.21	11	0.29	–	E13/7/4	220	THT
	7491181024	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	24	0.125	–	–	2.8	132	4:1	245	0.21	11	1.2	–	E13/7/4	245	THT
	749118115	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	5	0.6	–	–	2.8	132	18.9:1	180	0.2	8	0.05	–	E13/7/4	180	THT
	7491181112	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	12	0.25	–	–	2.8	132	8.1:1	175	0.21	8	0.29	–	E13/7/4	175	THT
	7491181124	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	24	0.125	–	–	2.8	132	4:1	172	0.21	8	1.2	–	E13/7/4	172	THT
	749118205	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	5	0.9	5	0.9	0.9	132	19:1:1	175	0.85	4.3	0.026	26	E16/7/4	175	THT
	7491182012	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	12	0.35	12	0.35	0.9	132	9.5:1:1	145	0.8	4.3	0.075	85	E16/7/4	145	THT
	7491182024	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	24	0.4	–	–	0.9	132	4.4:1	145	0.8	4.3	0.21	–	E16/7/4	145	THT
	749118215	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	5	1	5	1	0.9	132	19:1:1	120	0.85	4.3	0.028	28	E16/8/5	120	THT
	7491182112	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	12	0.35	12	0.35	0.9	132	9.5:1:1	112	0.8	4.3	0.094	102	E16/8/5	112	THT
	7491182124	SPEC	8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	85 - 265 V (AC)	24	0.4	–	–	0.9	132	4.4:1	100	0.8	4.3	0.155	–	E16/8/5	100	THT

	Artikel Nr.	Datenblatt
	749118105	SPEC
	7491181012	SPEC
	7491181024	SPEC
	749118115	SPEC
	7491181112	SPEC
	7491181124	SPEC
	749118205	SPEC
	7491182012	SPEC
	7491182024	SPEC
	749118215	SPEC
	7491182112	SPEC
	7491182124	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V)	I_Out1 (A)	V_Out2 (V)	I_Out2 (A)	L (mH)	f_switch	n	L_Smin. (µH)	I_{SAT 1} (A)	R_{DC 1} (Ω)	R_{DC 2} (Ω)	R_{DC 3} (mΩ)	Bauform	L_S (µH)	Montageart	Muster
