WE-UNIT Netzteilübertrager

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart

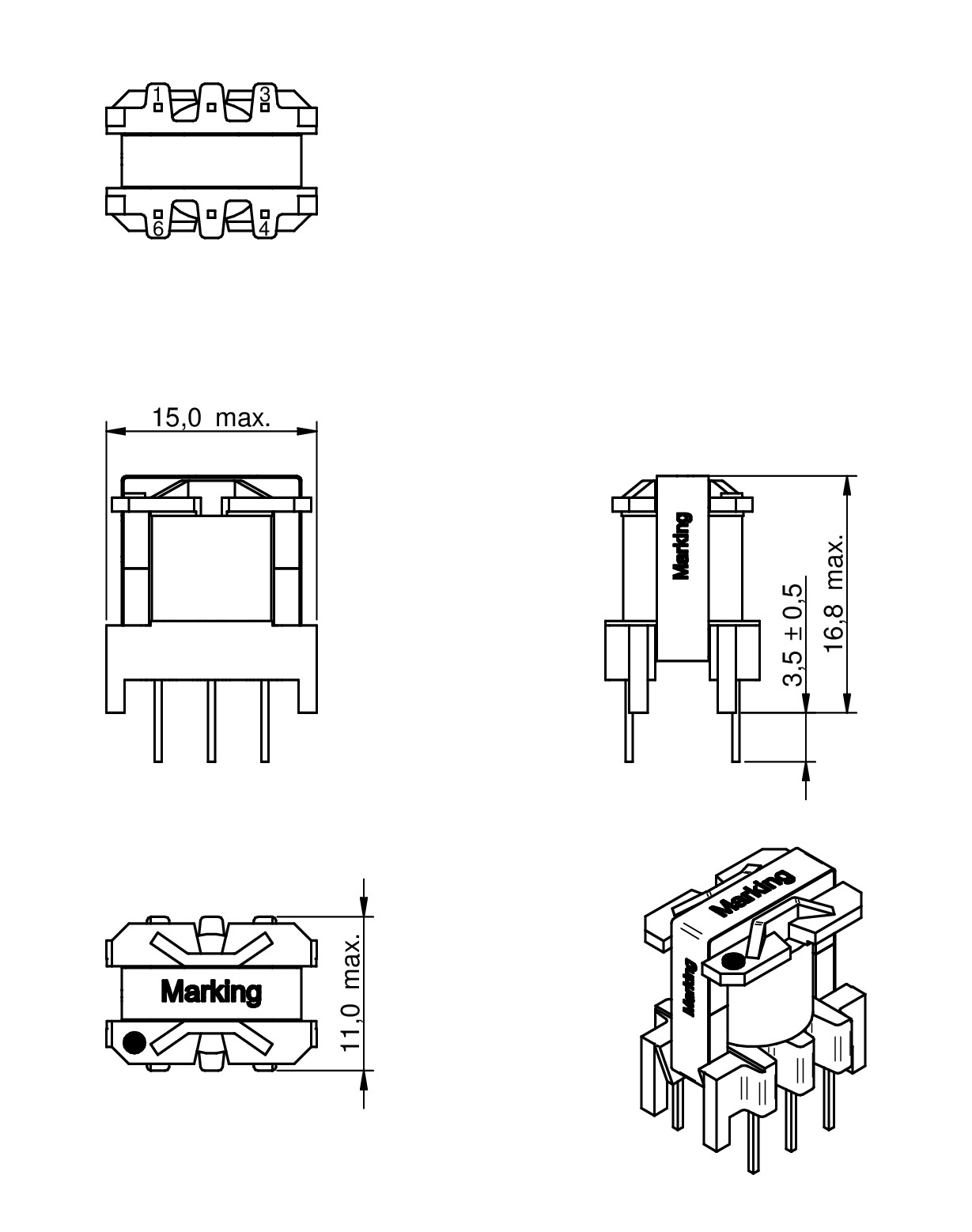

E13/7/4 Vertical			15	11	16.8	THT

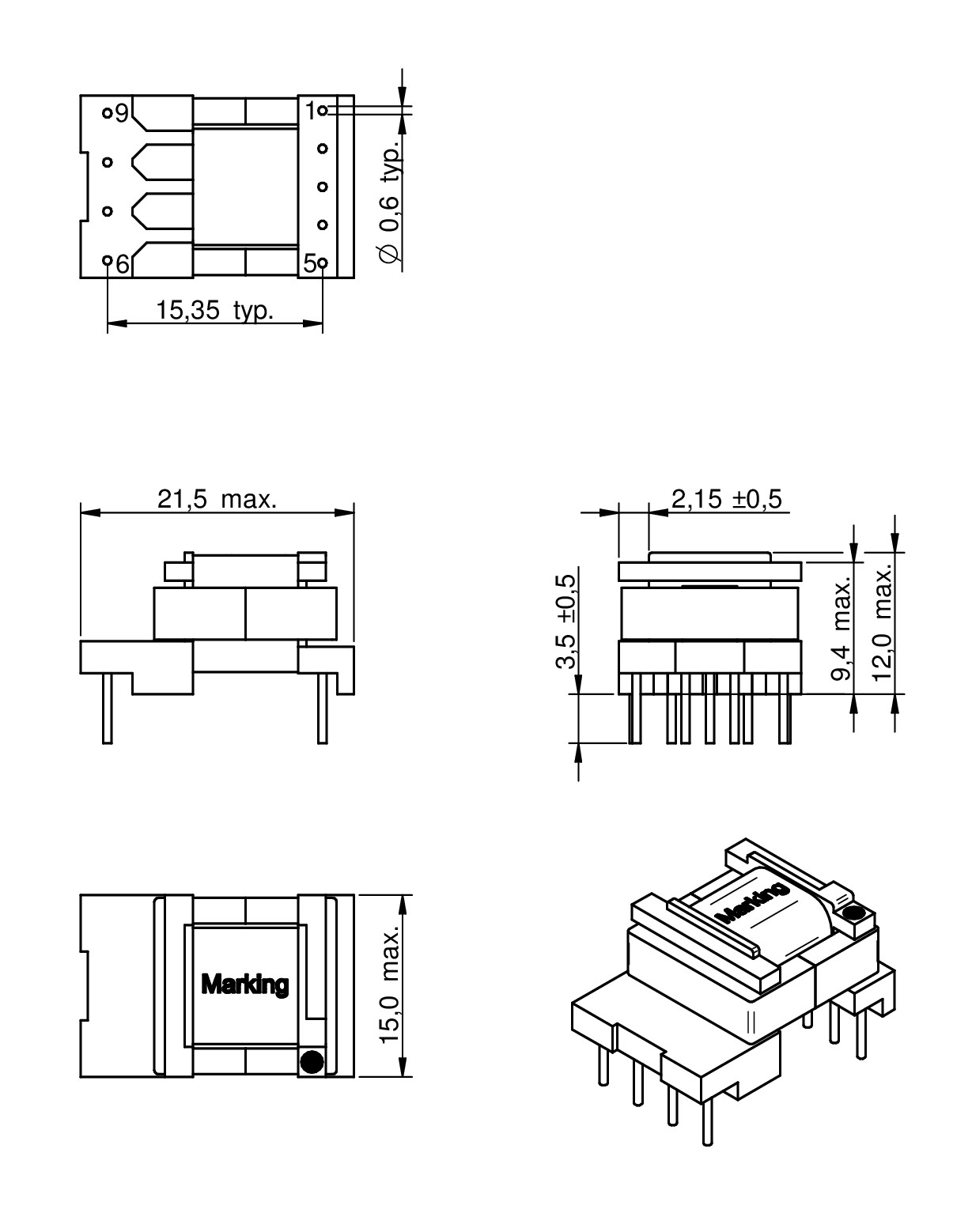

E13/7/4 Horizontal			21.5	15	12	THT

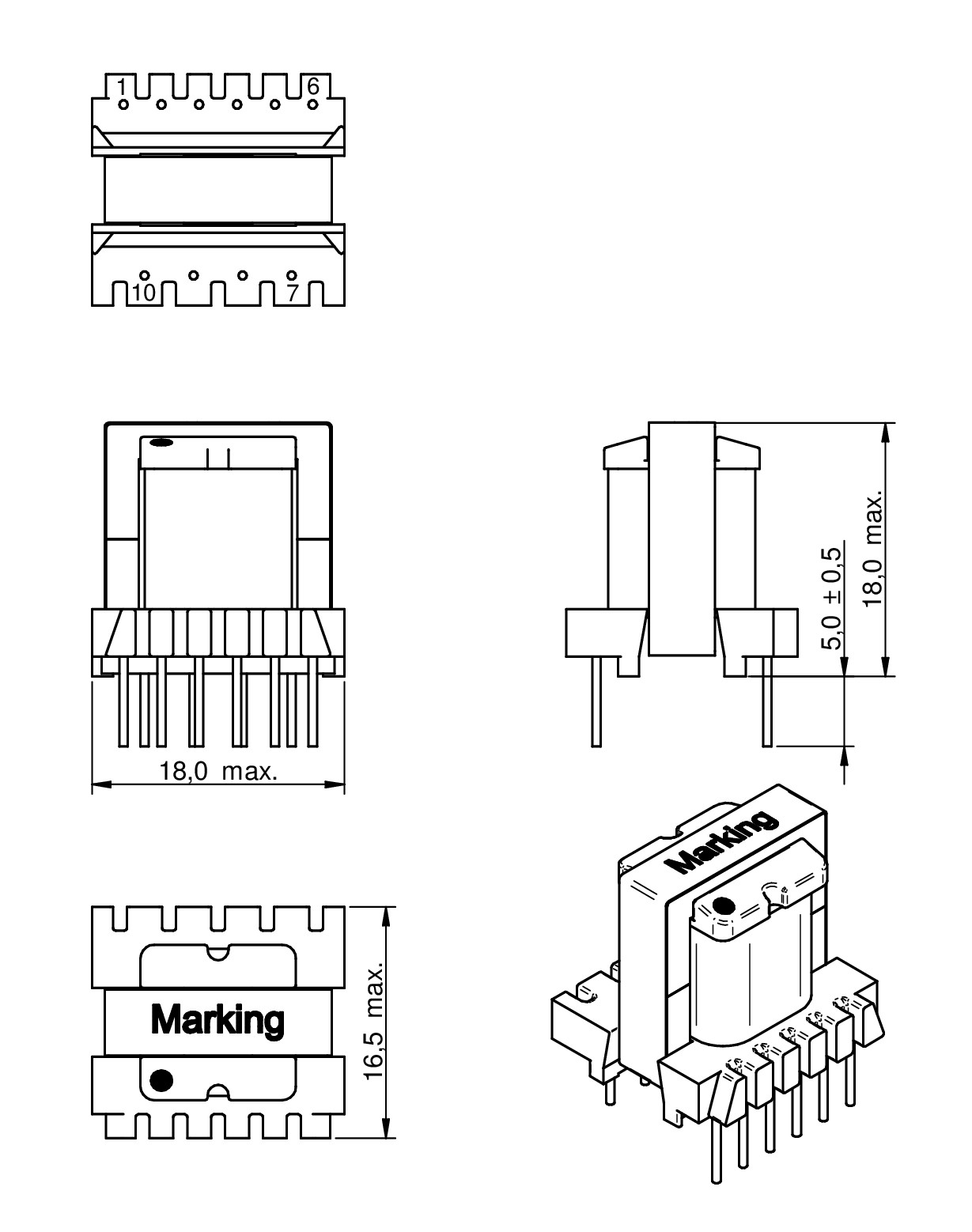

E16/7/4			18	16.5	18	THT

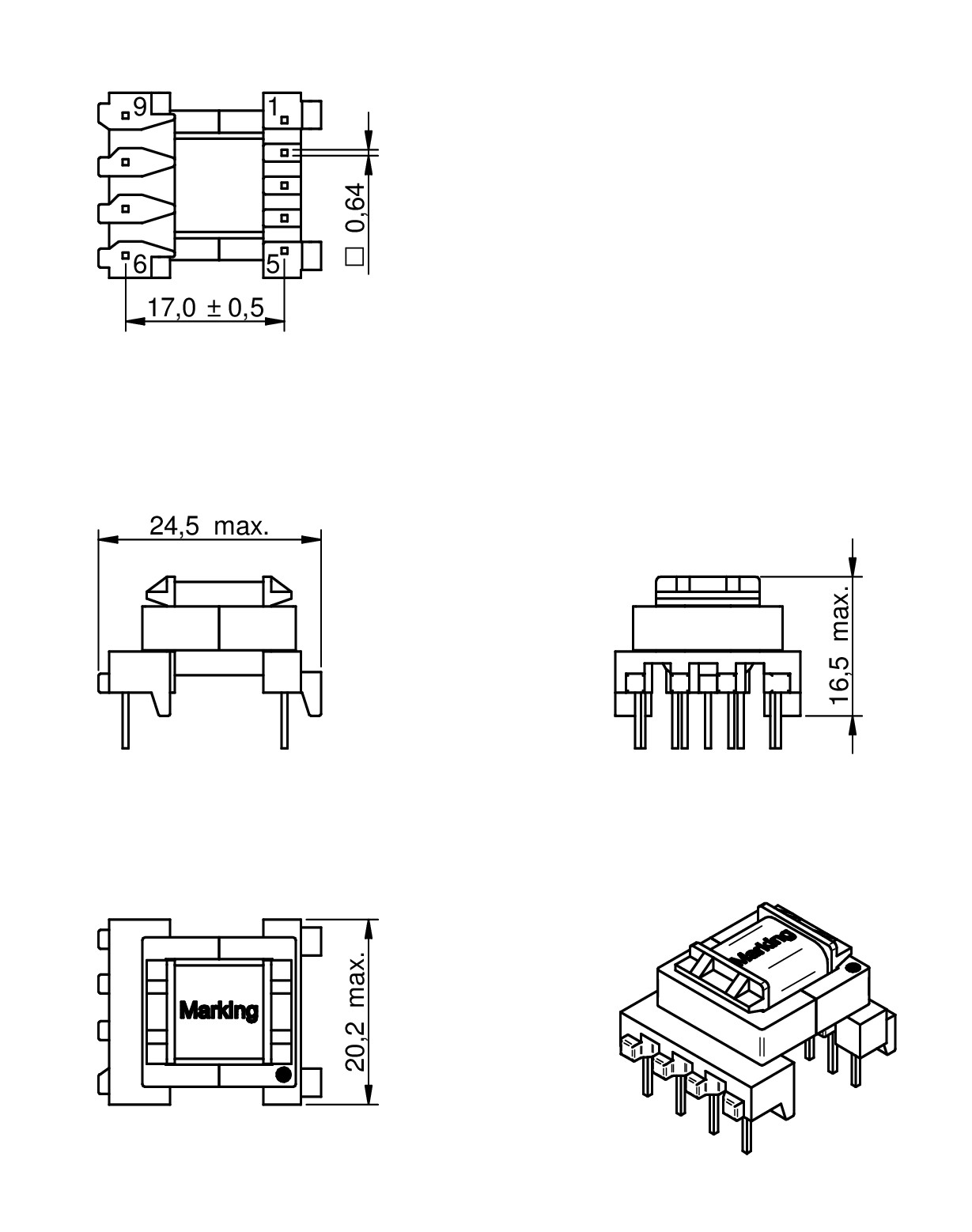

E16/8/5			24.5	20.2	16.5	THT

LTSpice-Dateien

LT

LTSpice_WE-UNIT (rev22a).zip

|

9.4 KB

Merkmale

Nennspannung 125–375 VDC
Leistung 3 W und 9 W
Betriebstemperatur: –40 °C bis +125 °C
Luft- und Kriechstrecken 6 mm min.
Hochspannungsprüfung 4 kVAC, 1 Minute
Aufbau gemäß EN 61558-2-16: Verstärkte Isolierung, ausgenommen 749 118 10 xx: Basisisolierung

Anwendung

Für Schaltnetzteile mit Weitbereichseingang 85 VAC bis 265 VAC
Designed für Tiny Switch ICs von Power Integration und NCP101x oder 105x von ON Semiconductor

Nicht das passende Produkt dabei?

Wir helfen Ihnen gerne weiter! Füllen Sie dafür einfach unser Anfrageformular mit Ihren Spezifikationen aus. Wir melden uns schnellstmöglich zum weiteren Vorgehen bei Ihnen.

zur kundenspezifischen Lösung

Artikeldaten

Alle

E13/7/4 Vertical

E13/7/4 Horizontal

E16/7/4

E16/8/5

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	V_in	V_Out1 (V)	I_Out1 (A)	V_Out2 (V)	I_Out2 (A)	L (mH)	f_switch	n	L_Smin. (µH)	I_{SAT 1} (A)	R_{DC 1} (Ω)	R_{DC 2} (Ω)	R_{DC 3} (mΩ)	Bauform	L_S (µH)	Montageart	Muster
	749118105	85 - 265 V (AC), 5 V, 0.6 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 5 V	Ausgangsstrom 1 0.6 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 18.9:1	Streuinduktivität [min.] 280 µH	Sättigungsstrom [1] 0.2 A	Gleichstromwiderstand 1 11 Ω	Gleichstromwiderstand 2 0.05 Ω	–	Bauform EE16/8/5 8W	Streuinduktivität 280 µH	Montageart THT
	7491181012	85 - 265 V (AC), 12 V, 0.25 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 12 V	Ausgangsstrom 1 0.25 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 8.1:1	Streuinduktivität [min.] 220 µH	Sättigungsstrom [1] 0.21 A	Gleichstromwiderstand 1 11 Ω	Gleichstromwiderstand 2 0.29 Ω	–	Bauform E13/7/4	Streuinduktivität 220 µH	Montageart THT
	7491181024	85 - 265 V (AC), 24 V, 0.125 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_vertical (rev1).igs \| 1.4 MB STP WE-UNIT_E13_7_4_vertical (rev1).stp \| 402.8 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 24 V	Ausgangsstrom 1 0.125 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 4:1	Streuinduktivität [min.] 245 µH	Sättigungsstrom [1] 0.21 A	Gleichstromwiderstand 1 11 Ω	Gleichstromwiderstand 2 1.2 Ω	–	Bauform E13/7/4	Streuinduktivität 245 µH	Montageart THT
	749118115	85 - 265 V (AC), 5 V, 0.6 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 5 V	Ausgangsstrom 1 0.6 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 18.9:1	Streuinduktivität [min.] 180 µH	Sättigungsstrom [1] 0.2 A	Gleichstromwiderstand 1 8 Ω	Gleichstromwiderstand 2 0.05 Ω	–	Bauform E13/7/4	Streuinduktivität 180 µH	Montageart THT
	7491181112	85 - 265 V (AC), 12 V, 0.25 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 12 V	Ausgangsstrom 1 0.25 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 8.1:1	Streuinduktivität [min.] 175 µH	Sättigungsstrom [1] 0.21 A	Gleichstromwiderstand 1 8 Ω	Gleichstromwiderstand 2 0.29 Ω	–	Bauform E13/7/4	Streuinduktivität 175 µH	Montageart THT
	7491181124	85 - 265 V (AC), 24 V, 0.125 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E13_7_4_horizontal (rev1).igs \| 984.9 KB STP WE-UNIT_E13_7_4_horizontal (rev1).stp \| 242.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 24 V	Ausgangsstrom 1 0.125 A	–	–	Induktivität 2.8 mH	Schaltfrequenz 132	Übersetzungsverhältnis 4:1	Streuinduktivität [min.] 172 µH	Sättigungsstrom [1] 0.21 A	Gleichstromwiderstand 1 8 Ω	Gleichstromwiderstand 2 1.2 Ω	–	Bauform E13/7/4	Streuinduktivität 172 µH	Montageart THT
	749118205	85 - 265 V (AC), 5 V, 0.9 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 5 V	Ausgangsstrom 1 0.9 A	Ausgangsspannung 2 5 V	Ausgangsstrom 2 0.9 A	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 19:1:1	Streuinduktivität [min.] 175 µH	Sättigungsstrom [1] 0.85 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.026 Ω	Gleichstromwiderstand 3 26 mΩ	Bauform E16/7/4	Streuinduktivität 175 µH	Montageart THT
	7491182012	85 - 265 V (AC), 12 V, 0.35 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 12 V	Ausgangsstrom 1 0.35 A	Ausgangsspannung 2 12 V	Ausgangsstrom 2 0.35 A	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 9.5:1:1	Streuinduktivität [min.] 145 µH	Sättigungsstrom [1] 0.8 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.075 Ω	Gleichstromwiderstand 3 85 mΩ	Bauform E16/7/4	Streuinduktivität 145 µH	Montageart THT
	7491182024	85 - 265 V (AC), 24 V, 0.4 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_7_4 (rev1).igs \| 2.7 MB STP WE-UNIT_E16_7_4 (rev1).stp \| 793.6 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 24 V	Ausgangsstrom 1 0.4 A	–	–	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 4.4:1	Streuinduktivität [min.] 145 µH	Sättigungsstrom [1] 0.8 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.21 Ω	–	Bauform E16/7/4	Streuinduktivität 145 µH	Montageart THT
	749118215	85 - 265 V (AC), 5 V, 1 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 5 V	Ausgangsstrom 1 1 A	Ausgangsspannung 2 5 V	Ausgangsstrom 2 1 A	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 19:1:1	Streuinduktivität [min.] 120 µH	Sättigungsstrom [1] 0.85 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.028 Ω	Gleichstromwiderstand 3 28 mΩ	Bauform E16/8/5	Streuinduktivität 120 µH	Montageart THT
	7491182112	85 - 265 V (AC), 12 V, 0.35 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 12 V	Ausgangsstrom 1 0.35 A	Ausgangsspannung 2 12 V	Ausgangsstrom 2 0.35 A	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 9.5:1:1	Streuinduktivität [min.] 112 µH	Sättigungsstrom [1] 0.8 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.094 Ω	Gleichstromwiderstand 3 102 mΩ	Bauform E16/8/5	Streuinduktivität 112 µH	Montageart THT
	7491182124	85 - 265 V (AC), 24 V, 0.4 A	Downloads 8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-UNIT (rev23a).IntLib \| 383 KB CDS Cadence_WE-UNIT (rev22a).zip \| 3.4 MB EAG Eagle_WE-UNIT (rev19a).lbr \| 42.4 KB KIC KiCad_WE-UNIT (rev25b).zip \| 465.1 KB ZUK Cadstar_WE-UNIT (rev19a).zip \| 8.6 KB CAD-Dateien ZIP IGS WE-UNIT_E16_8_5 (rev1).igs \| 1.6 MB STP WE-UNIT_E16_8_5 (rev1).stp \| 611.5 KB Elektrische Modelle ZIP PSP PSpice_WE-UNIT (rev22a).zip \| 5.9 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 85 - 265 V (AC)	Ausgangsspannung 1 24 V	Ausgangsstrom 1 0.4 A	–	–	Induktivität 0.9 mH	Schaltfrequenz 132	Übersetzungsverhältnis 4.4:1	Streuinduktivität [min.] 100 µH	Sättigungsstrom [1] 0.8 A	Gleichstromwiderstand 1 4.3 Ω	Gleichstromwiderstand 2 0.155 Ω	–	Bauform E16/8/5	Streuinduktivität 100 µH	Montageart THT
