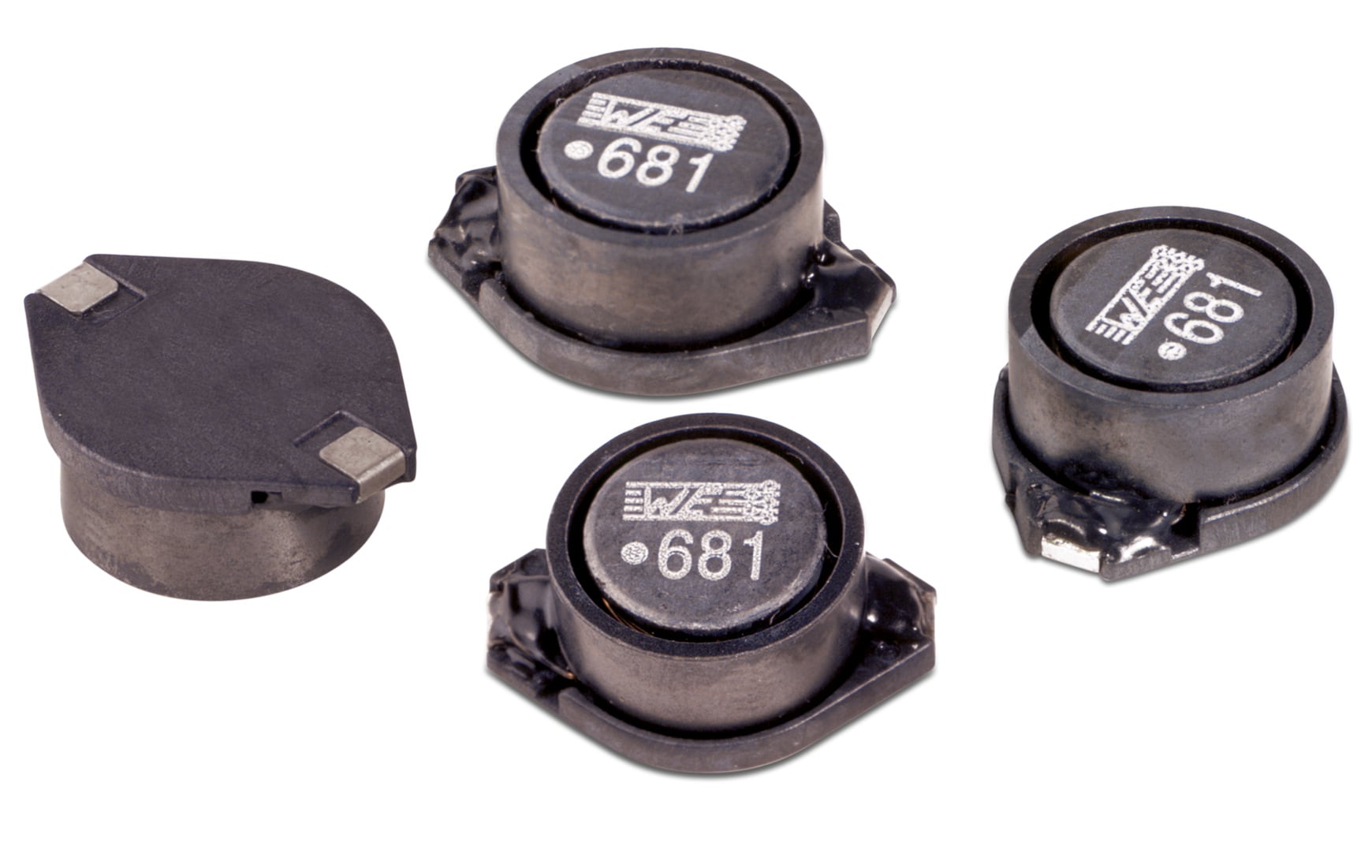

WE-PD3 SMT-Speicherdrossel

Geschirmt

BauformL
(mm)
W
(mm)
H
(mm)

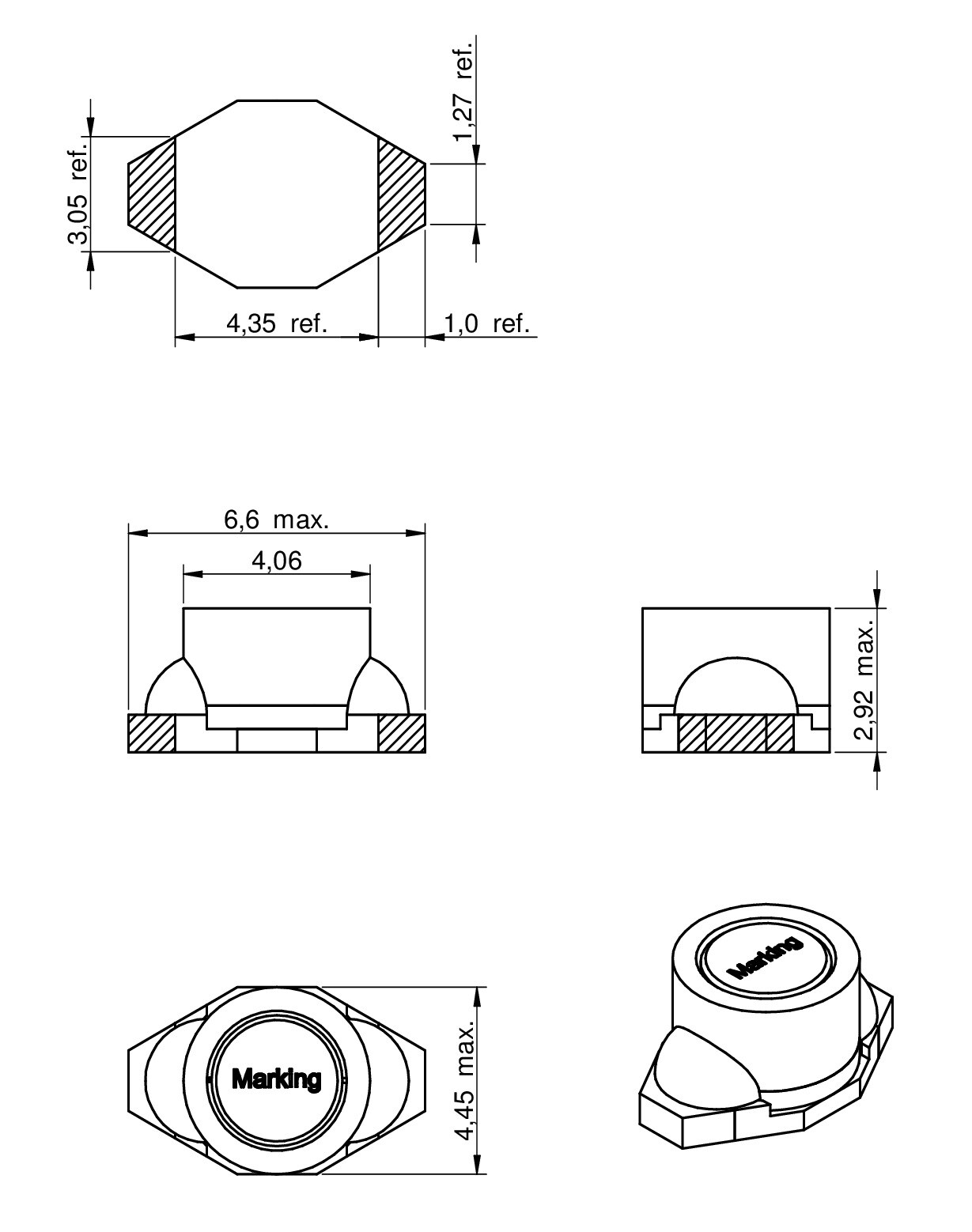

Type S 6.6 4.45 2.92
Type M 12.7 10.3 2.7

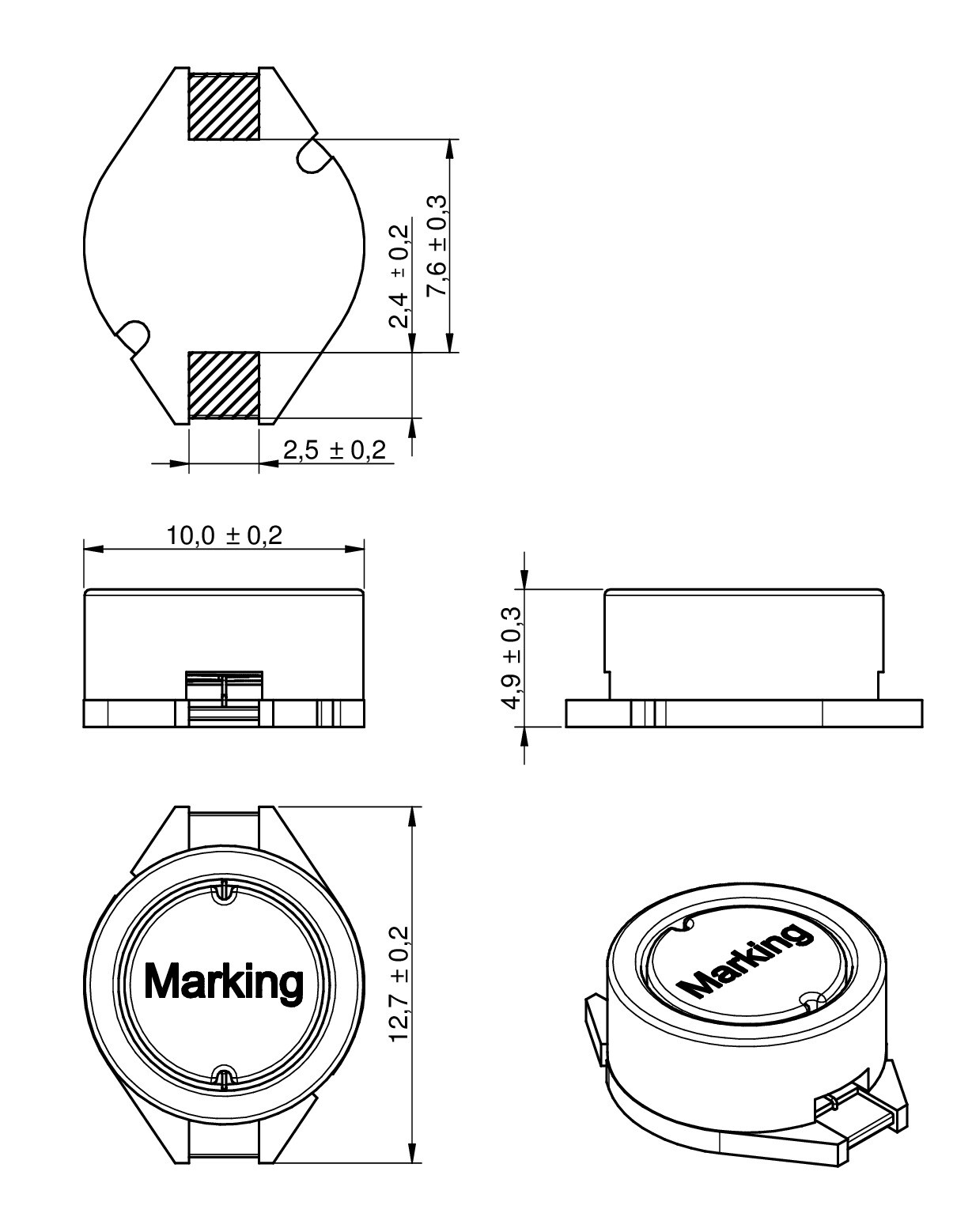

Type L 12.7 10 4.9

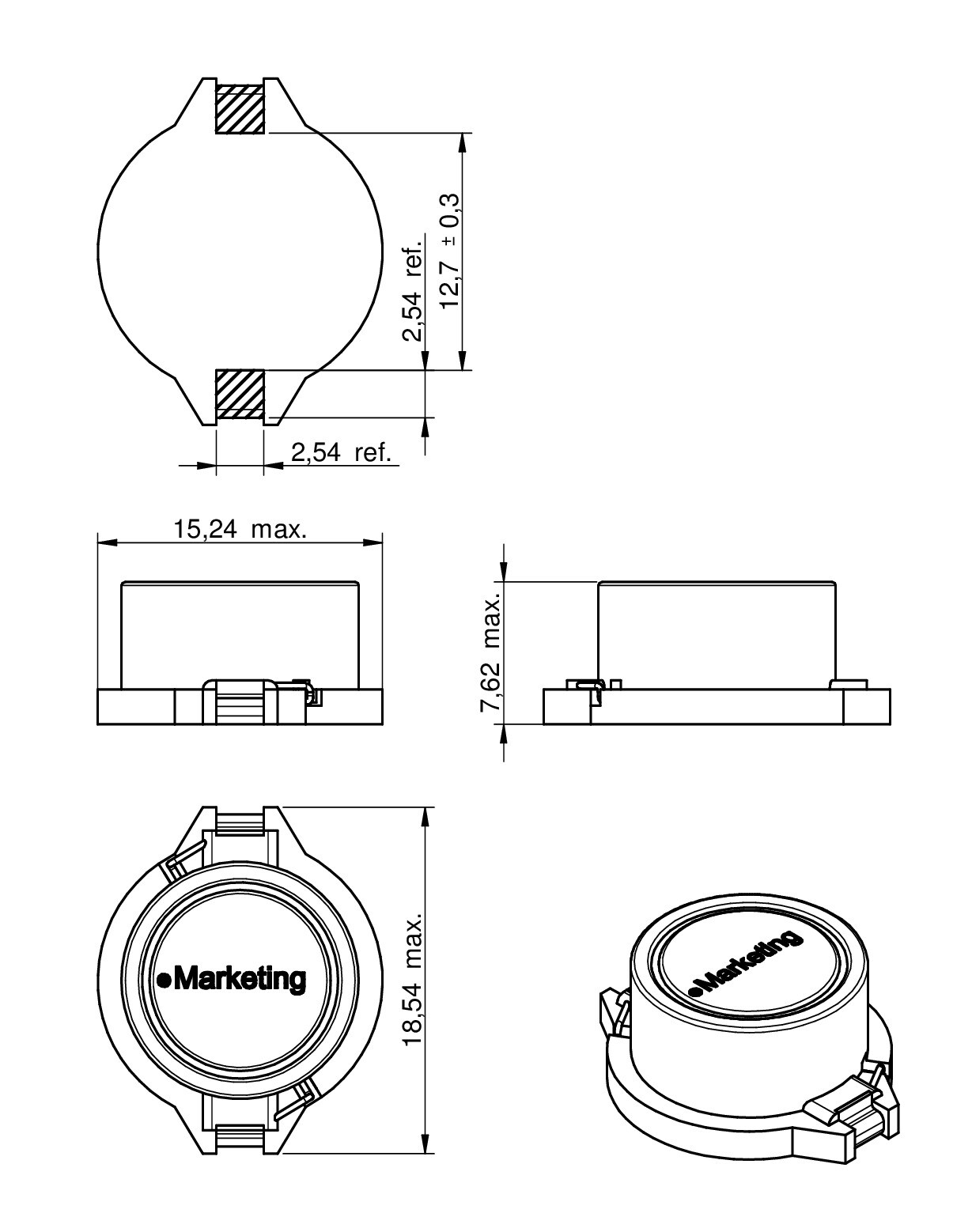

Type X 18.5 15.2 7.6

Merkmale

  • Magnetisch geschirmt
  • Arbeitsfrequenzbereich bis 10 MHz
  • Betriebstemperatur: –40 ºC bis +125 ºC
  • Empfohlenes Lötverfahren: Reflow
  • Jetzt auch mit Impedanzkurve im Datenblatt, ausgenommen Typ S

Anwendung

  • Entstördrossel, Speicherdrossel
  • Geeignet für Schaltregler IC von u.a. National Semiconductor, Linear Technology, Maxim, Cologne Chip, Semtech, Texas Instruments, STMicroelectronics, Fairchild Semiconductor, MPS, Exar, Diodes, ON Semiconductor und Analogic Tech
  • Ideal für Schaltregler mit extrem hohem Wirkungsgrad

Artikeldaten

Alle
Type S
Type M
Type L
Type X
Artikel Nr. Daten­blatt DownloadsL1
(µH)
IR 1
(A)
ISAT 1
(A)
RDC1 typ
(Ω)
RDC1 max.
(Ω)
fres 1
(MHz)
Muster
7445101SPEC
9 Dateien 1 3 1.62 0.014 0.04 83
74451015SPEC
9 Dateien 1.5 2.8 1.13 0.018 0.045 80
7445301SPEC
9 Dateien 1.5 3 6.3 0.029 0.038 90
74451022SPEC
9 Dateien 2.2 1.8 1.08 0.021 0.05 65
7445302SPEC
9 Dateien 2.2 2.76 6 0.037 0.045 70
7445402SPEC
9 Dateien 2.2 3.8 6.8 0.023 0.027 85
7445403SPEC
9 Dateien 3 2.9 5.9 0.026 0.03 70
74451033SPEC
9 Dateien 3.3 1.6 0.77 0.025 0.055 60
74453031SPEC
9 Dateien 3.3 2.2 5.4 0.052 0.062 50
74451039SPEC
9 Dateien 3.9 1.5 0.77 0.04 0.057 53
7445303SPEC
9 Dateien 3.9 2.1 4.2 0.058 0.07 48
74451047SPEC
9 Dateien 4.7 1.4 0.72 0.045 0.06 46
7445304SPEC
9 Dateien 4.7 1.9 3.6 0.065 0.078 44
7445404SPEC
9 Dateien 4.7 2.7 4.7 0.034 0.04 48
74451068SPEC
9 Dateien 6.8 1.2 0.5 0.055 0.065 36.5
7445306SPEC
9 Dateien 6.8 1.6 3.3 0.064 0.085 36
74454068SPEC
9 Dateien 7 2.2 4.1 0.041 0.055 33
7445110SPEC
9 Dateien 10 1 0.45 0.056 0.075 30
74453010SPEC
9 Dateien 10 1.24 2.9 0.117 0.145 29
74454010SPEC
9 Dateien 10 2 3.2 0.048 0.065 25
74459010SPEC
9 Dateien 10 3.9 8 0.023 0.04 20
74453112SPEC
9 Dateien 12 1.1 2.7 0.16 0.185 25
74451115SPEC
9 Dateien 15 0.8 0.27 0.075 0.09 25.5
74453115SPEC
9 Dateien 15 1 2.3 0.17 0.2 23
74454115SPEC
9 Dateien 15 1.7 3 0.064 0.085 20
74459115SPEC
9 Dateien 15 3.5 7 0.03 0.048 16.5
74451122SPEC
9 Dateien 22 0.7 0.16 0.09 0.11 20.5
74453122SPEC
9 Dateien 22 0.8 1.9 0.248 0.3 18
74454122SPEC
9 Dateien 22 1.4 2.3 0.076 0.1 16
74459122SPEC
9 Dateien 22 3.4 6 0.048 0.059 13
74451133SPEC
9 Dateien 33 0.6 0.15 0.114 0.19 14.5
74453133SPEC
9 Dateien 33 0.7 1.4 0.371 0.45 15
74454133SPEC
9 Dateien 33 1.2 1.8 0.127 0.16 12
74459133SPEC
9 Dateien 33 2.9 5 0.071 0.075 11
74451147SPEC
9 Dateien 47 0.5 0.14 0.16 0.23 11.5
74453147SPEC
9 Dateien 47 0.6 1.3 0.481 0.65 12.5
74454147SPEC
9 Dateien 47 1 1.4 0.158 0.19 10
74459147SPEC
9 Dateien 47 2.8 4 0.085 0.097 8
74453156SPEC
9 Dateien 56 0.52 1.2 0.552 0.68 11
74451168SPEC
9 Dateien 68 0.4 0.12 0.221 0.29 10
74453168SPEC
9 Dateien 68 0.48 1.1 0.62 0.8 10
74454168SPEC
9 Dateien 68 0.82 1.35 0.285 0.34 8
74459168SPEC
9 Dateien 68 2.2 3 0.105 0.138 7.2
74453182SPEC
9 Dateien 82 0.42 0.9 1.03 1.2 9.5
7445120SPEC
9 Dateien 100 0.3 0.09 0.393 0.48 8
7445320SPEC
9 Dateien 100 0.4 0.7 1.164 1.4 8
7445420SPEC
9 Dateien 100 0.68 1.1 0.373 0.42 7.5
7445920SPEC
9 Dateien 100 1.7 2.4 0.151 0.207 5.5
74451215SPEC
9 Dateien 150 0.26 0.05 0.41 0.59 6
74454215SPEC
9 Dateien 150 0.55 0.8 0.456 0.52 6
74459215SPEC
9 Dateien 150 1.3 2.1 0.209 0.293 4.6
74451222SPEC
9 Dateien 220 0.22 0.08 0.58 0.77 5
74454220SPEC
9 Dateien 220 0.45 0.7 0.683 0.8 4.5
74459222SPEC
9 Dateien 220 1.2 1.9 0.311 0.47 3.7
74451233SPEC
9 Dateien 330 0.2 0.02 1 1.4 3.2
74454233SPEC
9 Dateien 330 0.35 0.6 1.044 1.2 3.4
74459233SPEC
9 Dateien 330 0.9 1.1 0.457 0.78 3
74454239SPEC
9 Dateien 390 0.33 0.55 1.175 1.4 3.3
74451247SPEC
9 Dateien 470 0.19 0.02 1.7 1.8 3
74454247SPEC
9 Dateien 470 0.3 0.5 1.35 1.6 3.2
74459247SPEC
9 Dateien 470 0.8 1.1 0.661 1.08 2.4
74454268SPEC
9 Dateien 680 0.26 0.4 1.94 2.3 2.5
74459268SPEC
9 Dateien 680 0.7 0.96 1.059 1.4 2.2
7445430SPEC
9 Dateien 1000 0.22 0.35 2.75 3.2 2.2
7445930SPEC
9 Dateien 1000 0.6 0.8 1.427 2.01 1.6
