WE-MTCI SMT Multi-Turn Ratio Doppeldrossel

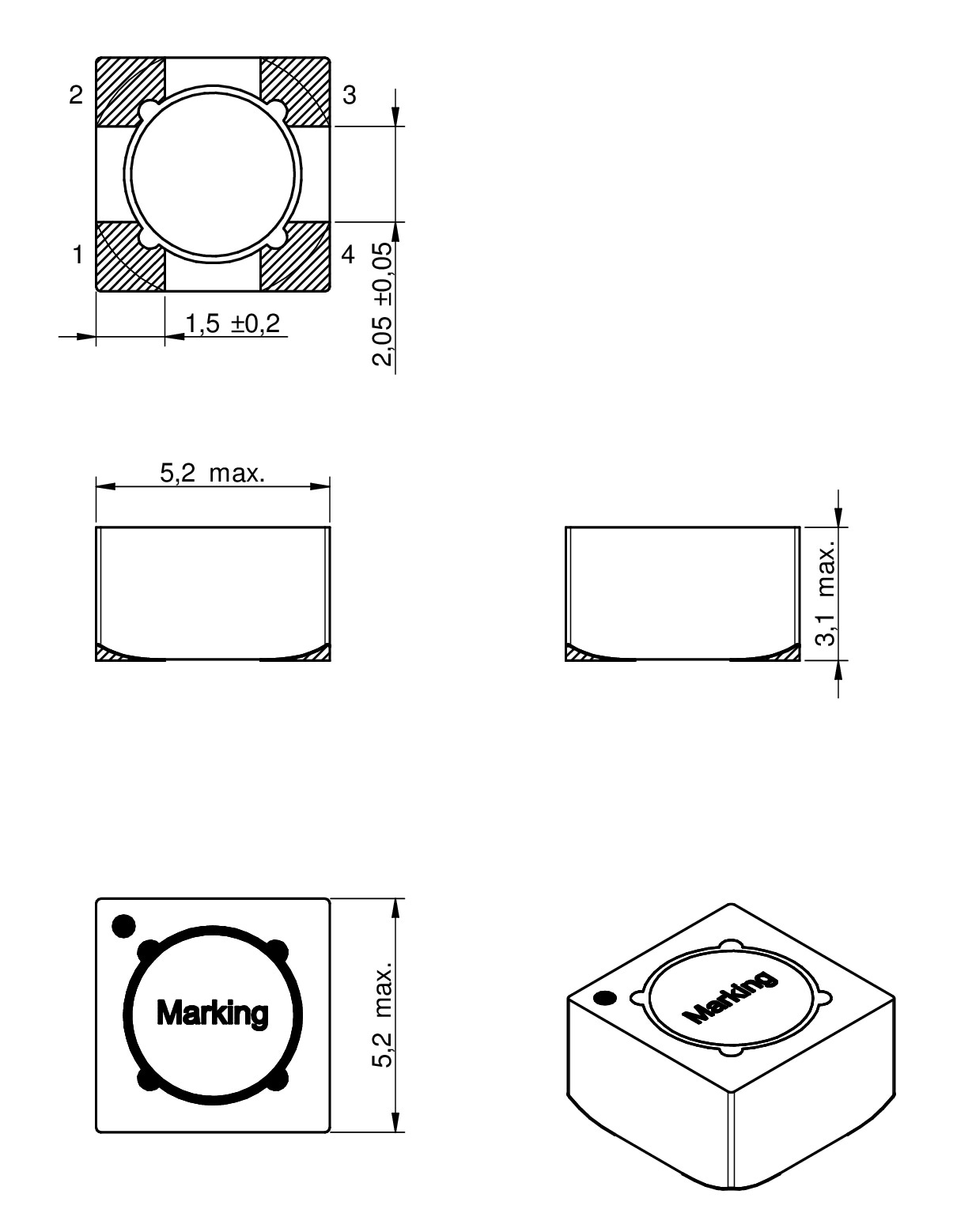

Bauform	Maße	L (mm)	W (mm)	H (mm)
5030		5.2	5.2	3.1

LTSpice-Dateien

LT
LTSpice_WE-MTCI (rev22a).zip
|
2.3 KB

Merkmale

Kleinste Doppeldrossel mit unterschiedlichen Windungsverhältnis und 0.8kV Isolierung
Magnetisch geschirmt
1:N Übertrager
Betriebstemperatur: -40 °C bis + 125 °C

Anwendung

Ideale Lösung für Buck / Boost-Wandler mit geregelt und ungeregelter Ausgangsspannung
Isolierte Konverter-Anwendung, (wie z.B. Flyback-Konverter) mit hoher Verpackungsdichte
Step-up oder Step-Down Konverter mit Auxiliary Wicklung
Kann in Auto-Transformator-Anwendungen verwendet werden

Application Notes

ANP017 Entwurf günstiger Multikanal DC/DC-Wandler
PDF

Duett der Meisterklasse!

Die WE-MCRI ist eine innovative, gemoldete Doppeldrossel. Der vollautomatische Produktionsprozess mit Bifilarwicklung ermöglicht einen fast idealen Kopplungskoeffizienten von bis zu 0,995.

Produktvideo und mehr

Artikeldaten

5030

Artikel Nr.	Datenblatt	Downloads	L₁ (µH)	L₂ (µH)	n	I_{R 1} (A)	I_{SAT 1} (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	R_{DC1 max} (mΩ)	R_{DC2 max} (mΩ)	f_{res 1} (MHz)
744889015100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	10	22.5	1:1.5	0.95	1.5	349	408	500	600	13
744889015220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	22	49.5	1:1.5	0.6	1	662	874	1000	1200	9.5
744889015330	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	33	74.25	1:1.5	0.45	0.75	1338	1782	1900	2400	7
744889020100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	10	40	1:2	0.95	1.5	358	552	500	750	11.5
744889020220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	22	88	1:2	0.6	1	712	1208	1000	1600	7
744889020330	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	33	132	1:2	0.45	0.75	1383	2418	1900	3200	5.8
744889030100	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	10	90	1:3	0.95	1.5	363	846	500	1100	8
744889030220	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	22	198	1:3	0.6	1	732	1872	1000	2500	5
744889030330	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-MTCI (rev22b).IntLib \| 638.5 KB ZUK Download_Cadstar_WE-MTCI (rev19a).zip \| 9.1 KB CDS Cadence_WE-MTCI (rev22a).zip \| 380 KB EAG Eagle_WE-MTCI (rev19a).lbr \| 21.8 KB CAD-Dateien ZIP IGS Download_IGS_WE-MTCI-5030 (rev1).igs \| 1.4 MB STP Download_STP_WE-MTCI-5030 (rev1).stp \| 486.4 KB Elektrische Modelle ZIP PSP PSpice_WE-MTCI (rev22a).zip \| 4.9 KB Alle 7 Dateien als ZIP herunterladen ZIP	33	297	1:3	0.45	0.75	1466	3758	1900	5200	4

Artikel Nr.	Datenblatt
744889015100	SPEC
744889015220	SPEC
744889015330	SPEC
744889020100	SPEC
744889020220	SPEC
744889020330	SPEC
744889030100	SPEC
744889030220	SPEC
744889030330	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	L₁ (µH)	L₂ (µH)	n	I_{R 1} (A)	I_{SAT 1} (A)	R_{DC1 typ} (mΩ)	R_{DC2 typ} (mΩ)	R_{DC1 max} (mΩ)	R_{DC2 max} (mΩ)	f_{res 1} (MHz)	Muster
