WE-LF SMT Stromkompensierte Netzdrossel in SMT

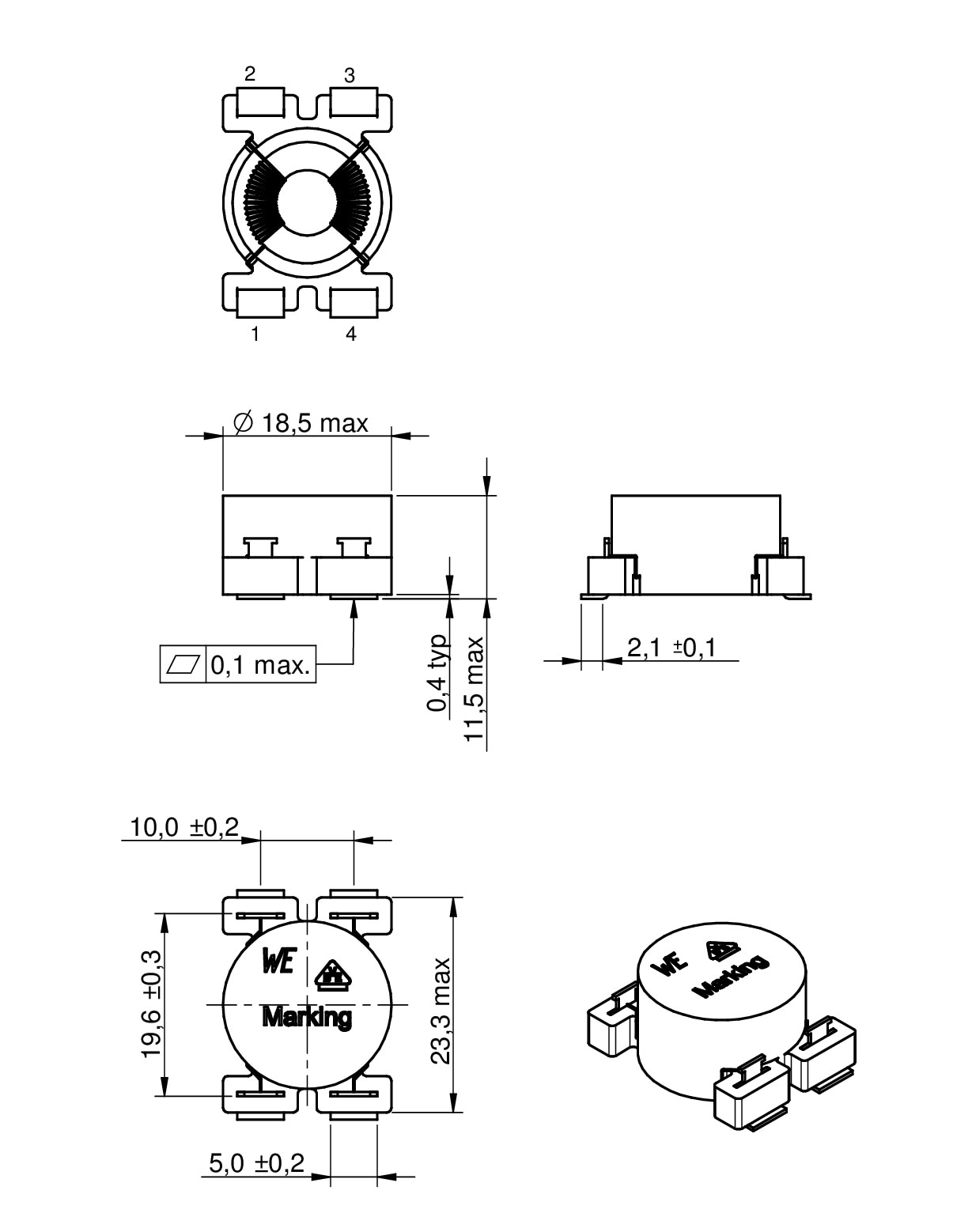

Bauform MaßeL
(mm)
W
(mm)
H
(mm)
Fl
(mm)
Material
Type SH 23.3 18.5 11.5 2.1 MnZn

Merkmale

  • SMT Netzdrossel
  • Kompakte Bauform
  • Ringkern mit Sektorwicklung
  • Hohe Dämpfung von Gleichtaktstörern im nieder- bis mittelfrequenten Bereich
  • Empfohlenes Lötverfahren: Reflow
  • Betriebstemperatur: –40 ºC bis +125 ºC

Anwendung

  • Netzfilter
  • Leitungselektronik
  • Getaktete Stromversorgungen

Artikeldaten

Type SH
Artikel Nr. Daten­blatt Simu­lation DownloadsIR 1
(A)
L1
(mH)
RDC1 max.
(Ω)
VR
(V (AC))
VT
(V (AC))
MaterialL
(mm)
W
(mm)
H
(mm)
Muster
7446630027SPEC
8 Dateien 0.6 27 1.2 250 1500 MnZn 23.3 18.5 11.5
7446630039SPEC
8 Dateien 0.55 39 1.7 250 1500 MnZn 23.3 18.5 11.5
7446630047SPEC
8 Dateien 0.4 47 2.6 250 1500 MnZn 23.3 18.5 11.5
7446631007SPEC
8 Dateien 1.4 6.8 0.3 250 1500 MnZn 23.3 18.5 11.5
7446631010SPEC
8 Dateien 1 10 0.55 250 1500 MnZn 23.3 18.5 11.5
7446632001SPEC
8 Dateien 3 1 0.06 250 1500 MnZn 23.3 18.5 11.5
7446632002SPEC
8 Dateien 2.75 2.2 0.1 250 1500 MnZn 23.3 18.5 11.5
7446632003SPEC
8 Dateien 2.25 3.3 0.15 250 1500 MnZn 23.3 18.5 11.5
74466340007SPEC
8 Dateien 5.25 0.7 0.03 250 1500 MnZn 23.3 18.5 11.5
Artikel Nr. Daten­blatt Simu­lation
7446630027SPEC
7446630039SPEC
7446630047SPEC
7446631007SPEC
7446631010SPEC
7446632001SPEC
7446632002SPEC
7446632003SPEC
74466340007SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsIR 1
(A)
L1
(mH)
RDC1 max.
(Ω)
VR
(V (AC))
VT
(V (AC))
MaterialL
(mm)
W
(mm)
H
(mm)
Muster
