WE-HCM SMT-Hochstrominduktivität
Geschirmt
| Bauform | Maße | L (mm) | B (mm) | H (mm) | Fl (mm) | Material | Montageart | |
|---|---|---|---|---|---|---|---|---|

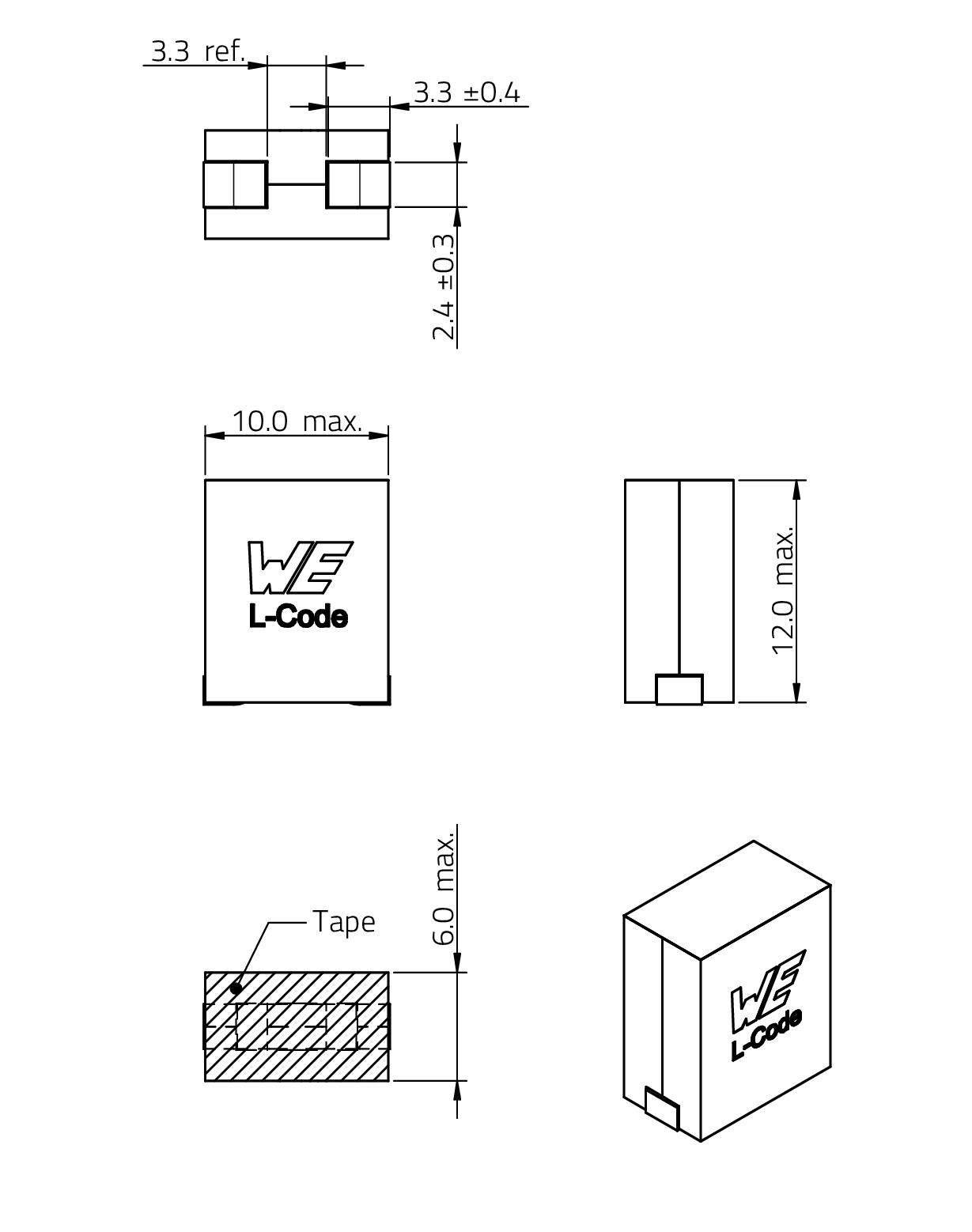

1012 | 10 | 6 | 12 | 2.4 | MnZn | SMT | ||

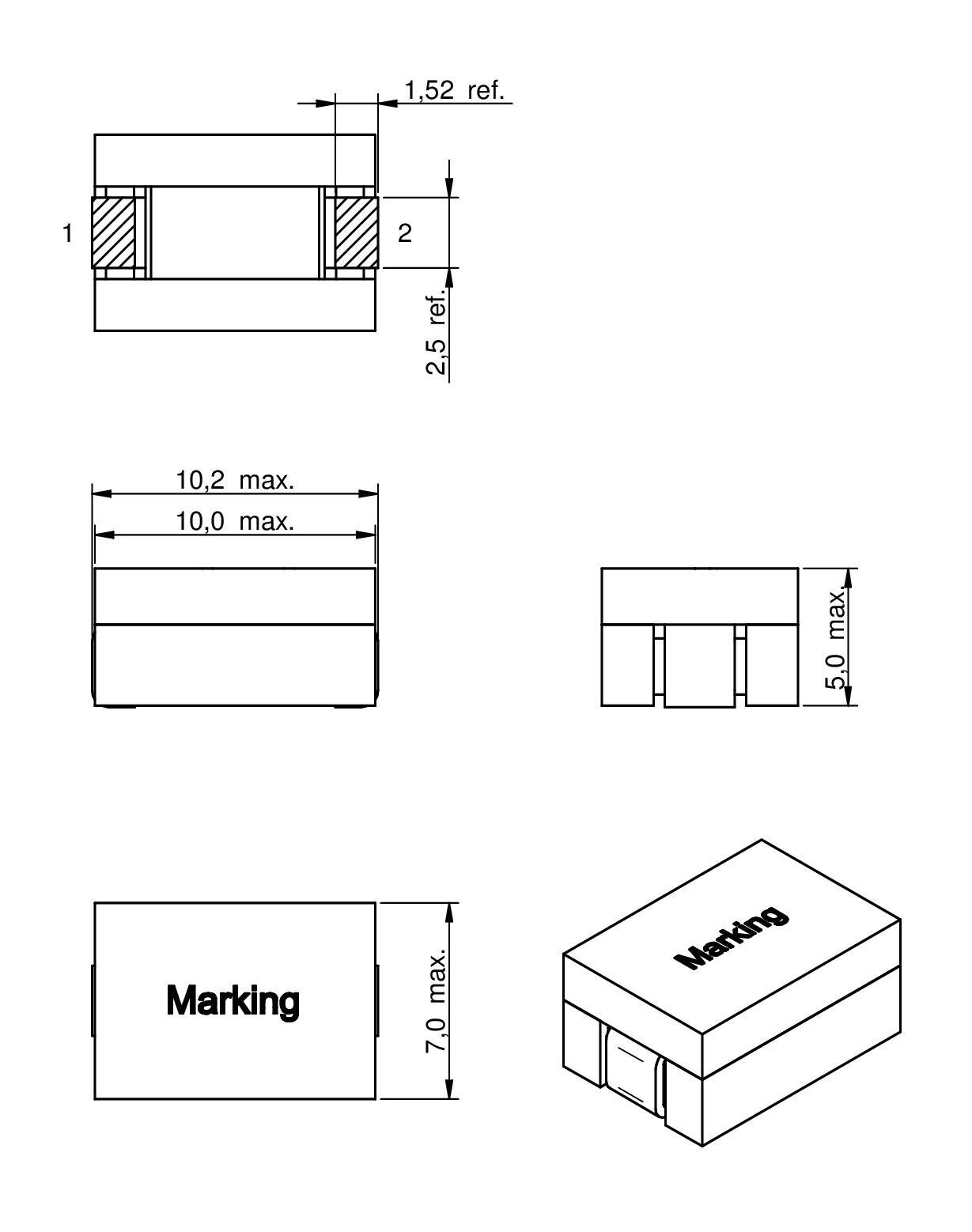

1050 | 10.2 | 7 | 5 | 2.5 | MnZn | SMT | ||

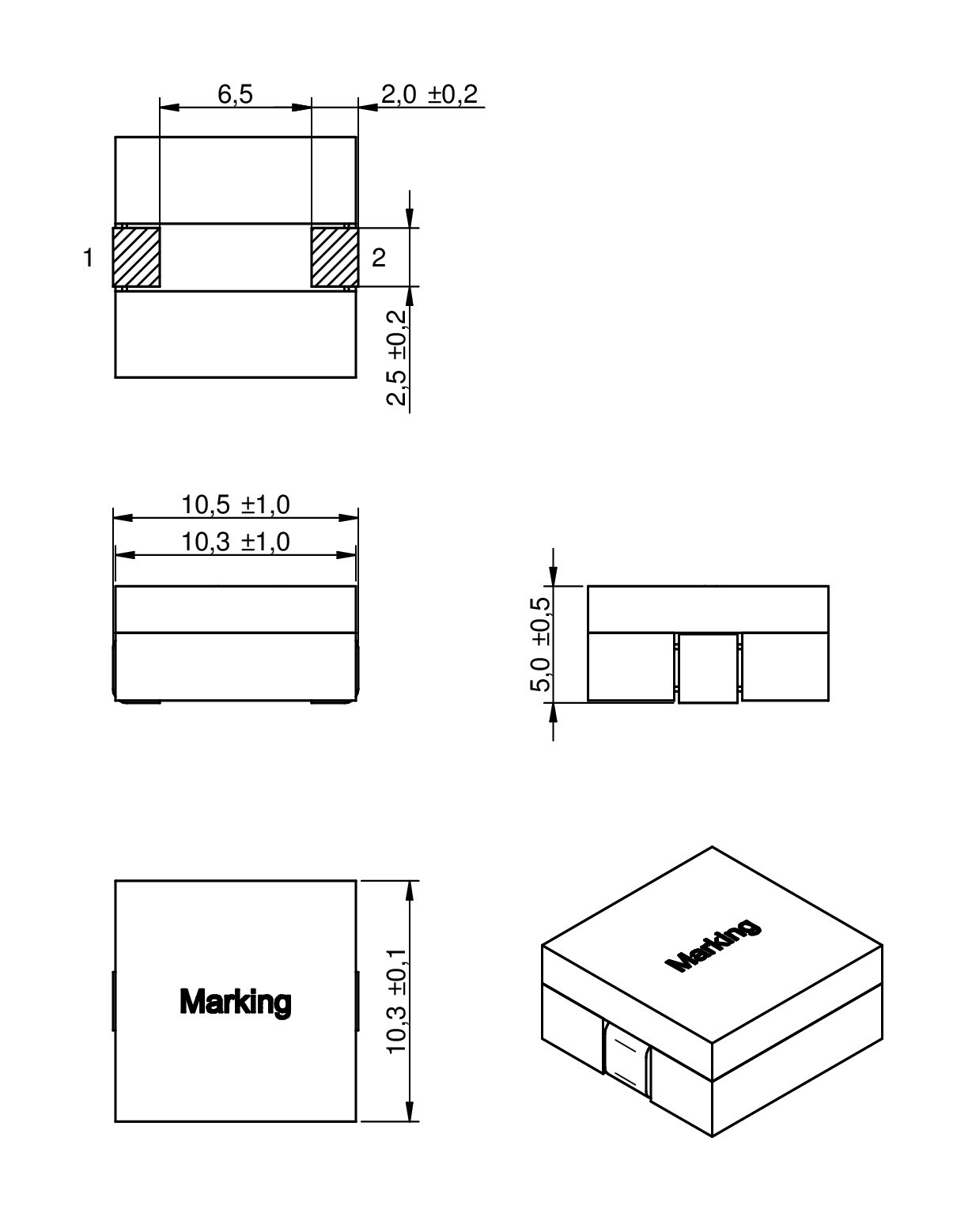

1052 | 10.5 | 10.3 | 5 | 2 | MnZn | SMT | ||

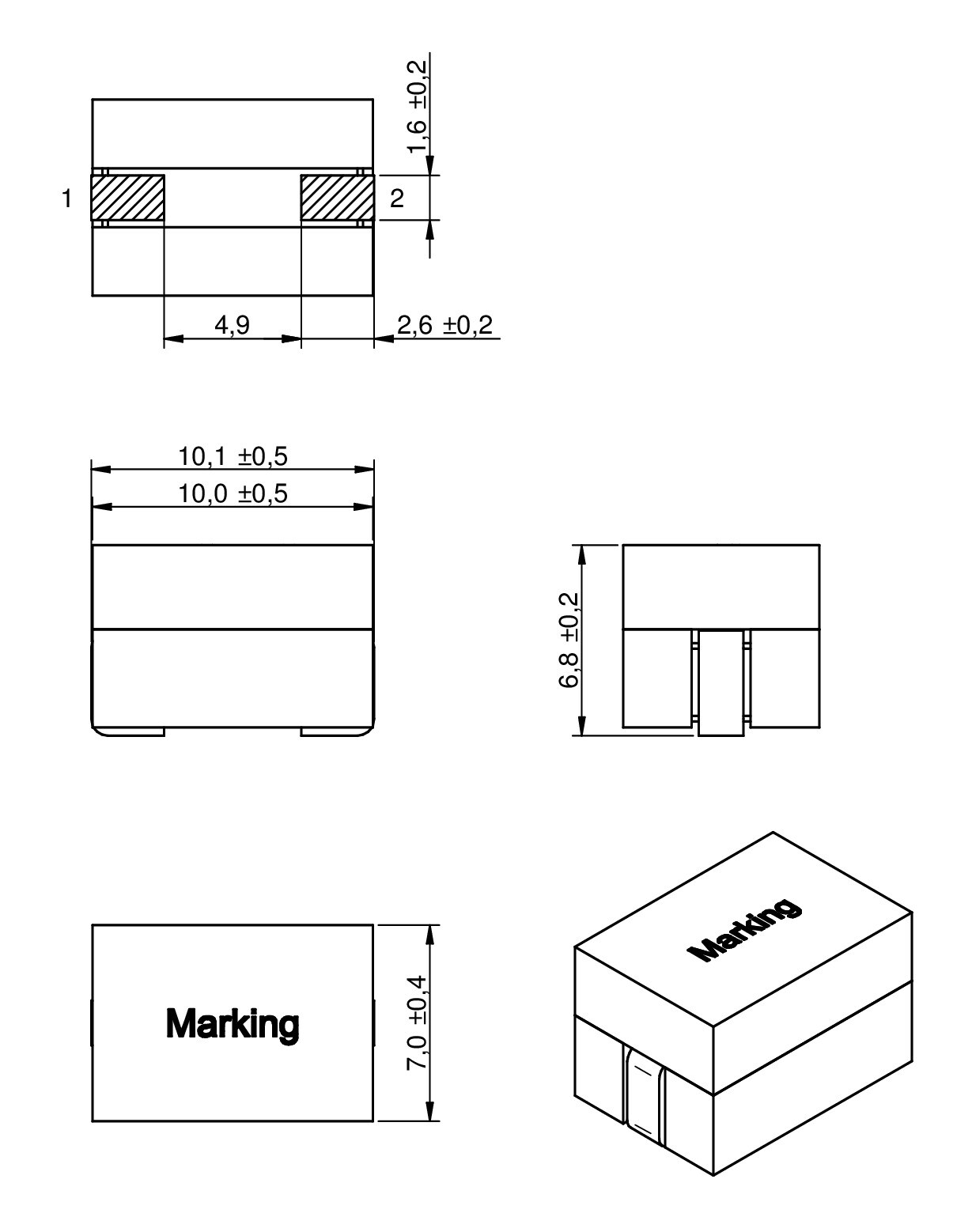

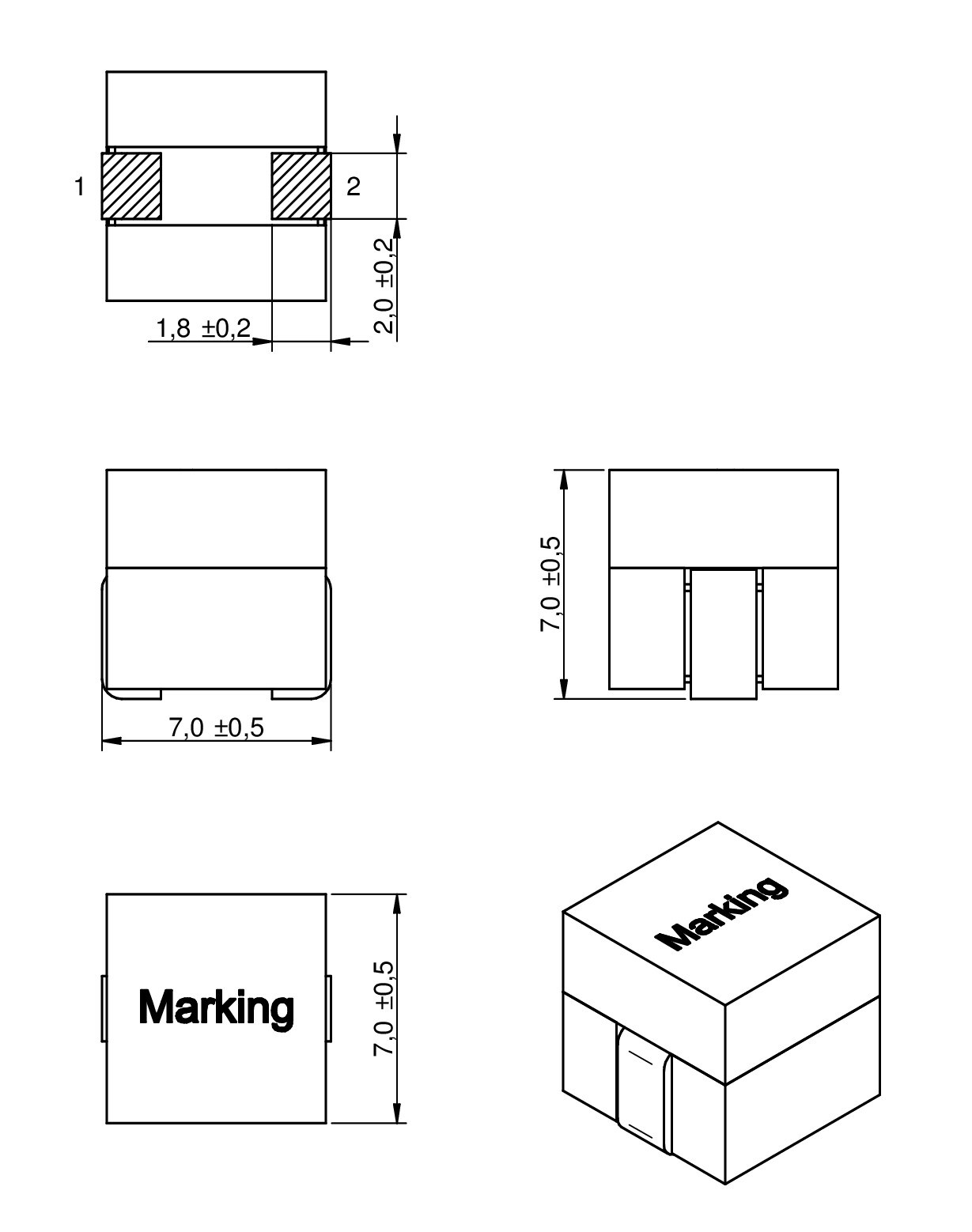

1070 | 10.1 | 7 | 6.8 | 2.6 | MnZn | SMT | ||

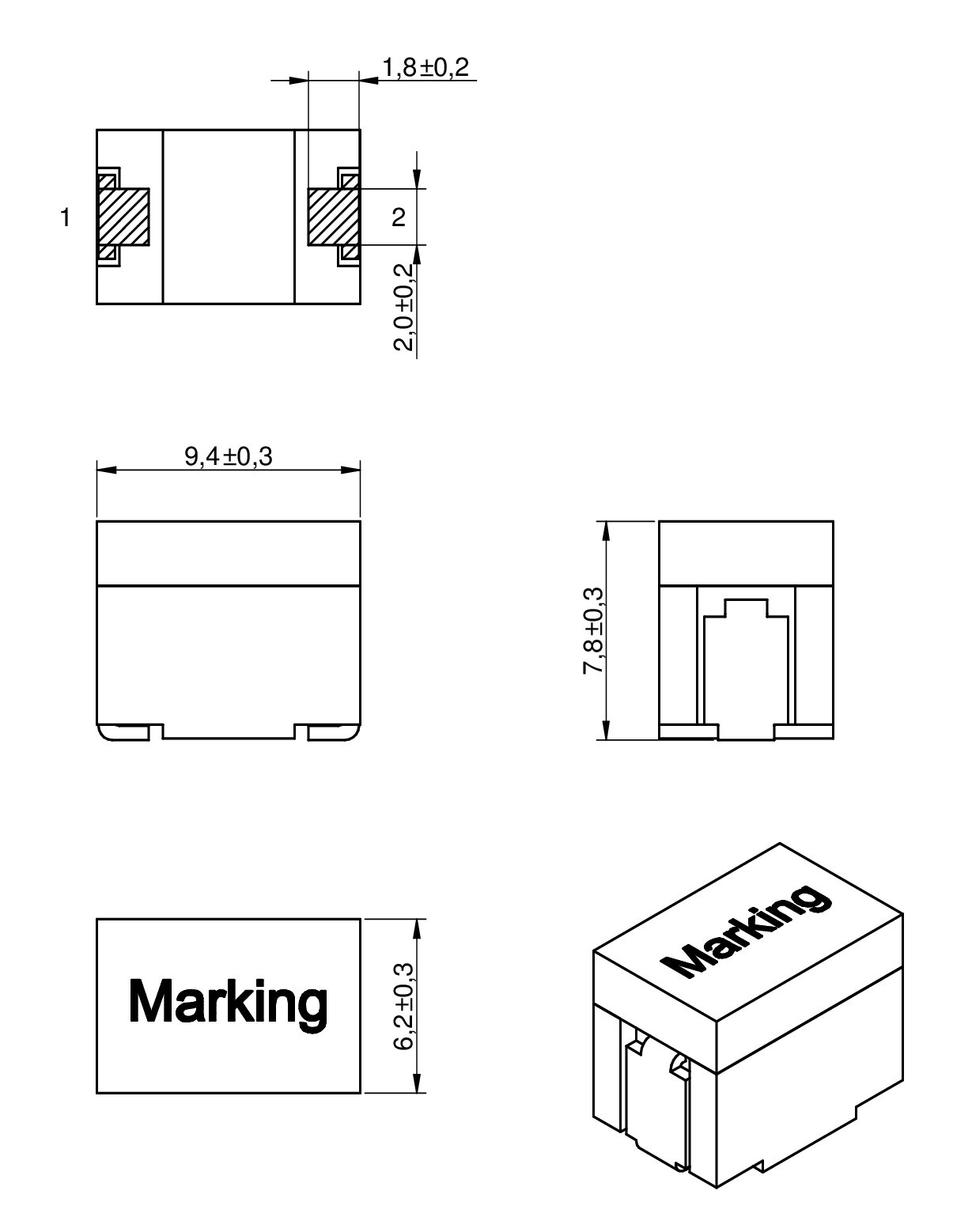

1078 | 9.4 | 6.2 | 7.8 | 1.8 | MnZn | SMT | ||
1088 | 10.2 | 8 | 8.1 | 2.5 | MnZn | SMT | ||

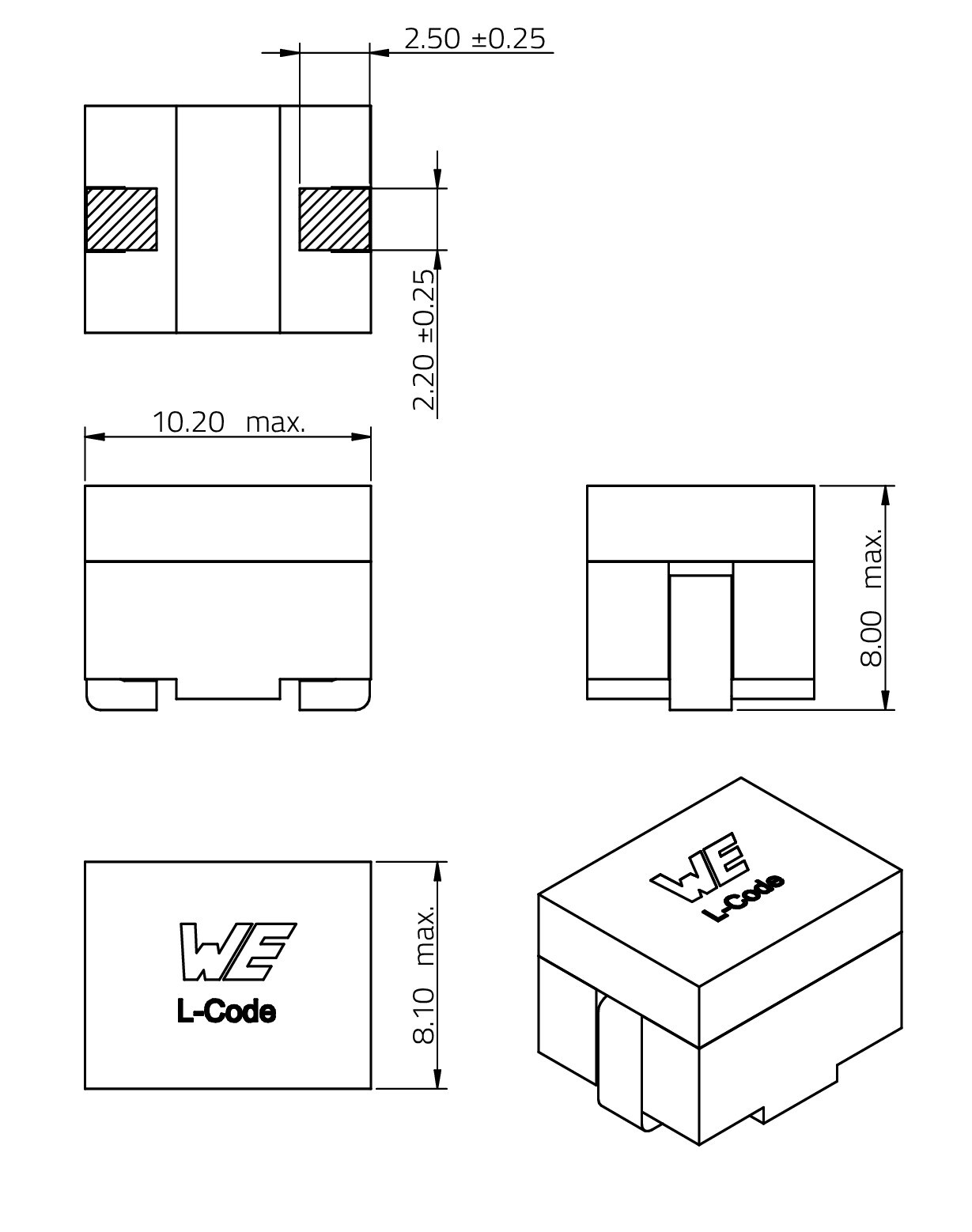

1088A | 10.2 | 8.1 | 8.1 | 2.5 | MnZn | SMT | ||

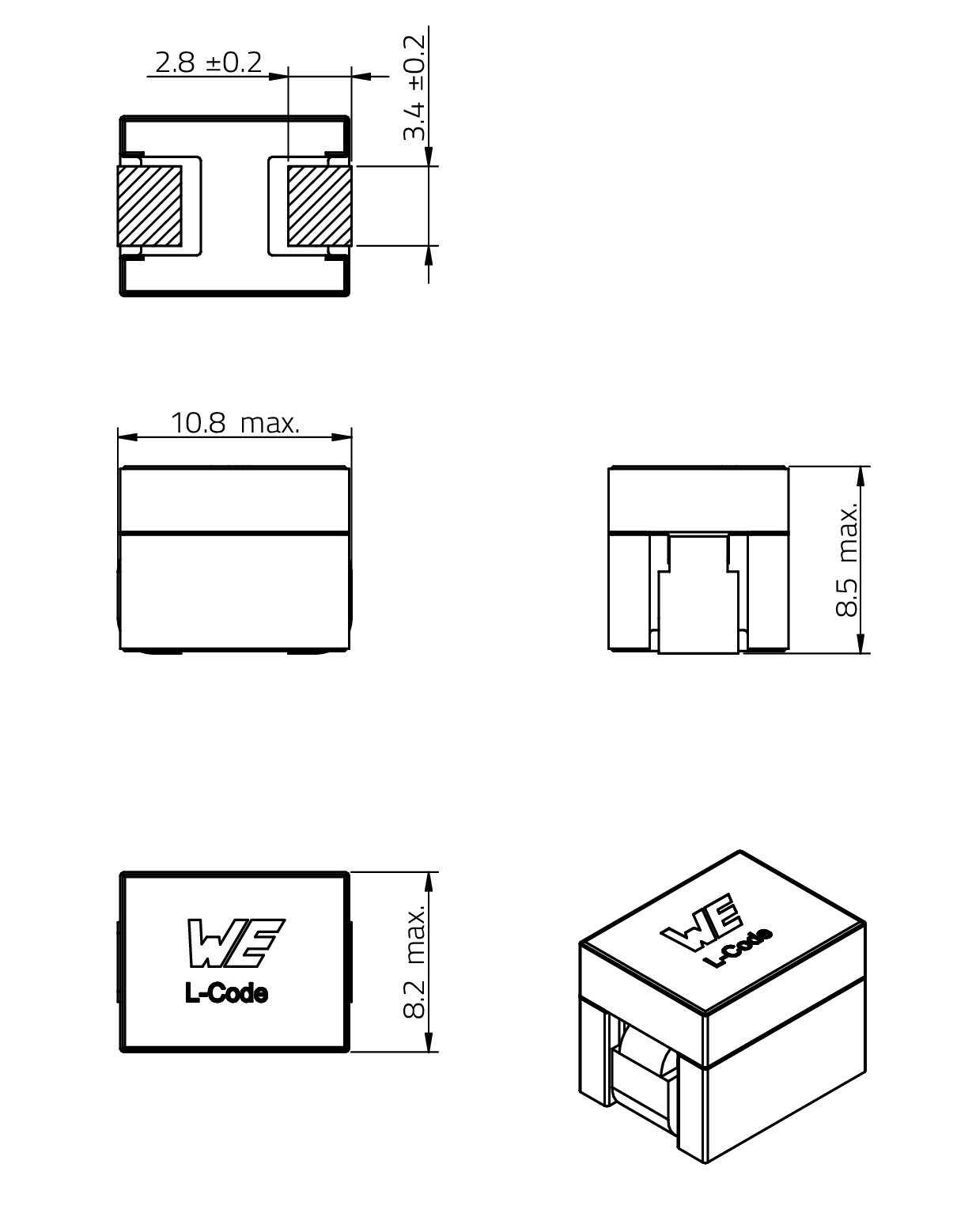

1088B | 10.8 | 8.2 | 8.5 | 2.8 | MnZn | SMT | ||

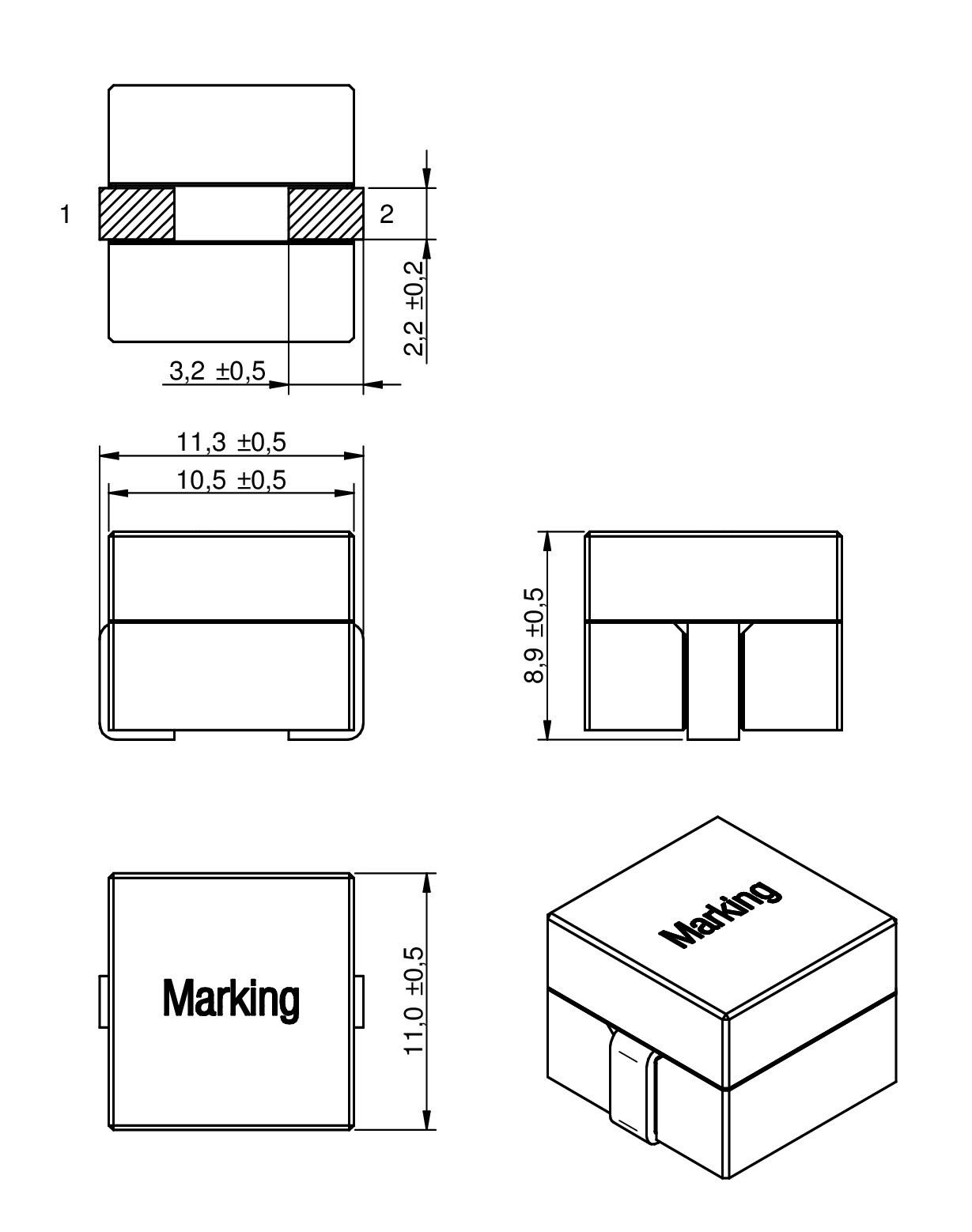

1190 | 11.3 | 11 | 8.9 | 2.2 | MnZn | SMT | ||

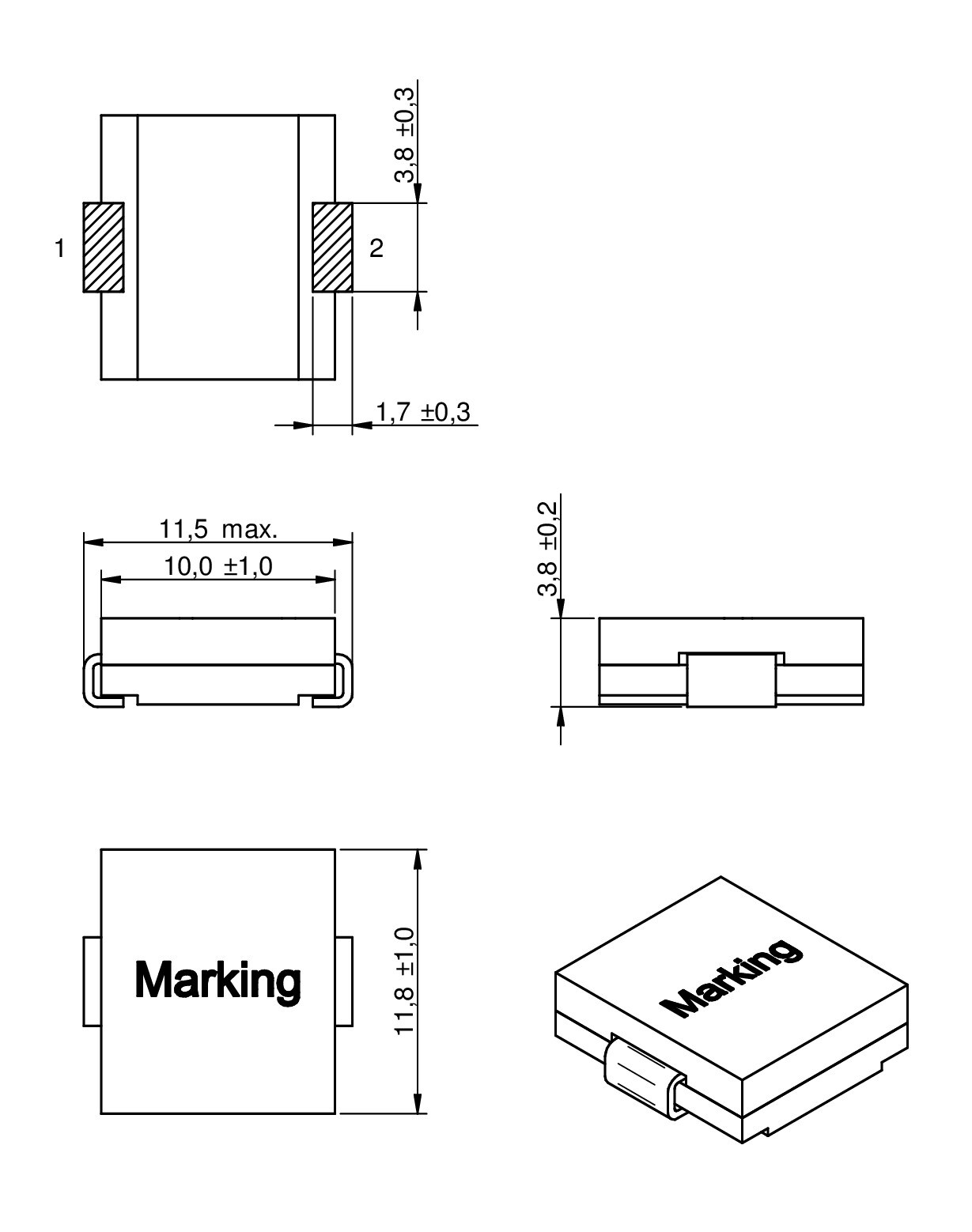

1240 | 11.5 | 11.8 | 3.8 | 1.75 | MnZn | SMT | ||

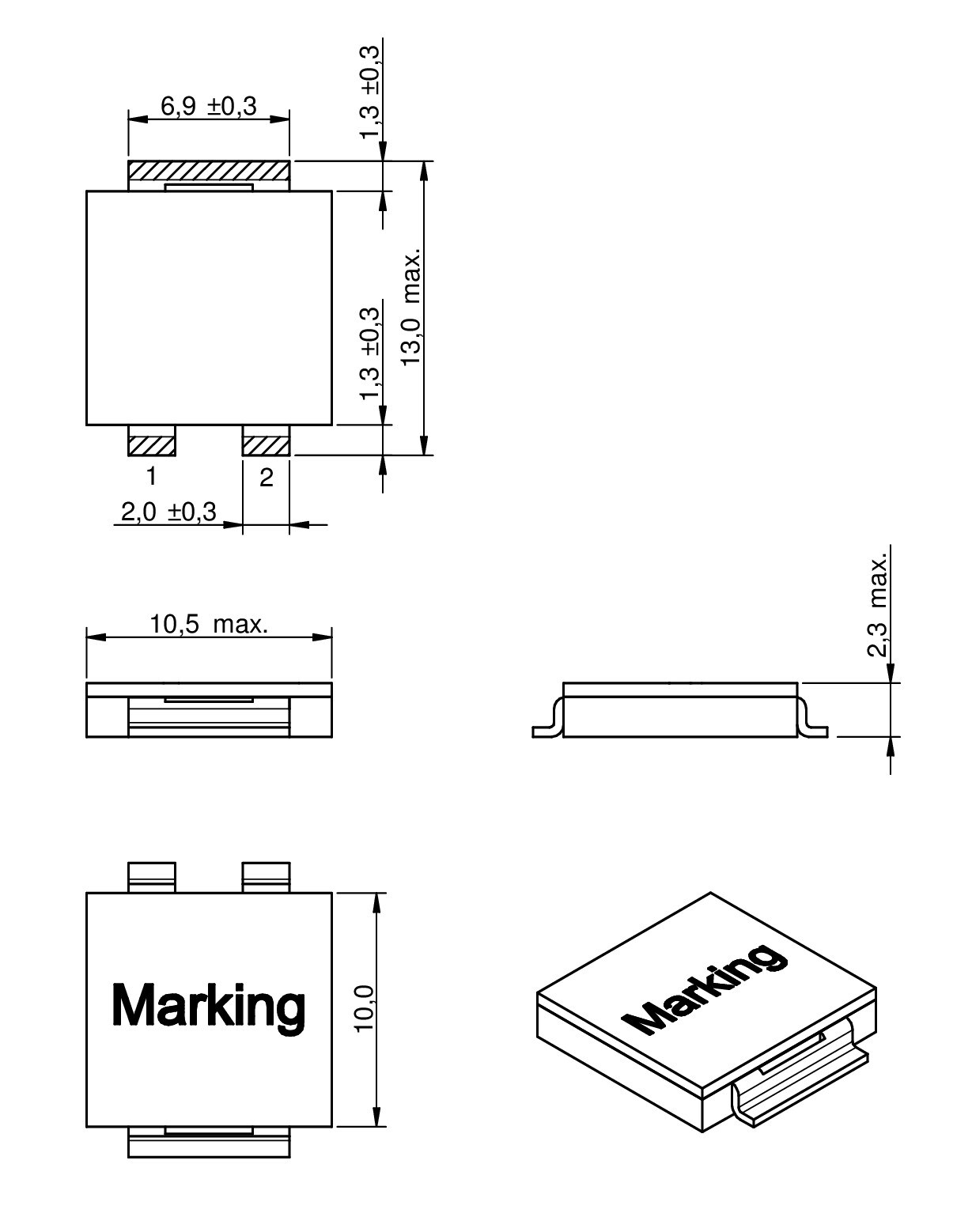

1323 | 13 | 10.5 | 2.3 | 6.9 | MnZn | SMT | ||

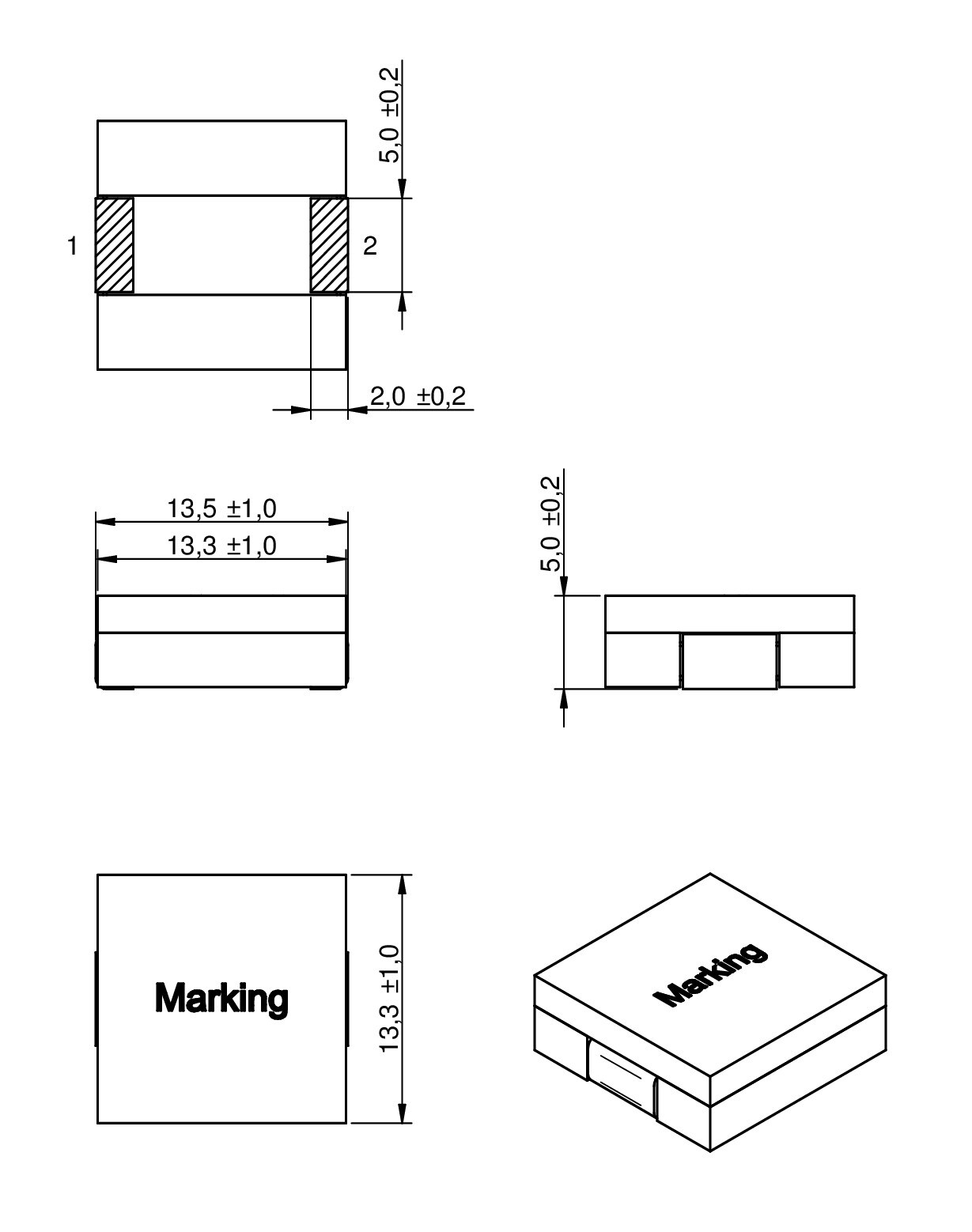

1350 | 13.5 | 13.3 | 5 | 2 | MnZn | SMT | ||
1390 | 14 | 13 | 9 | 1.8 | MnZn | SMT | ||

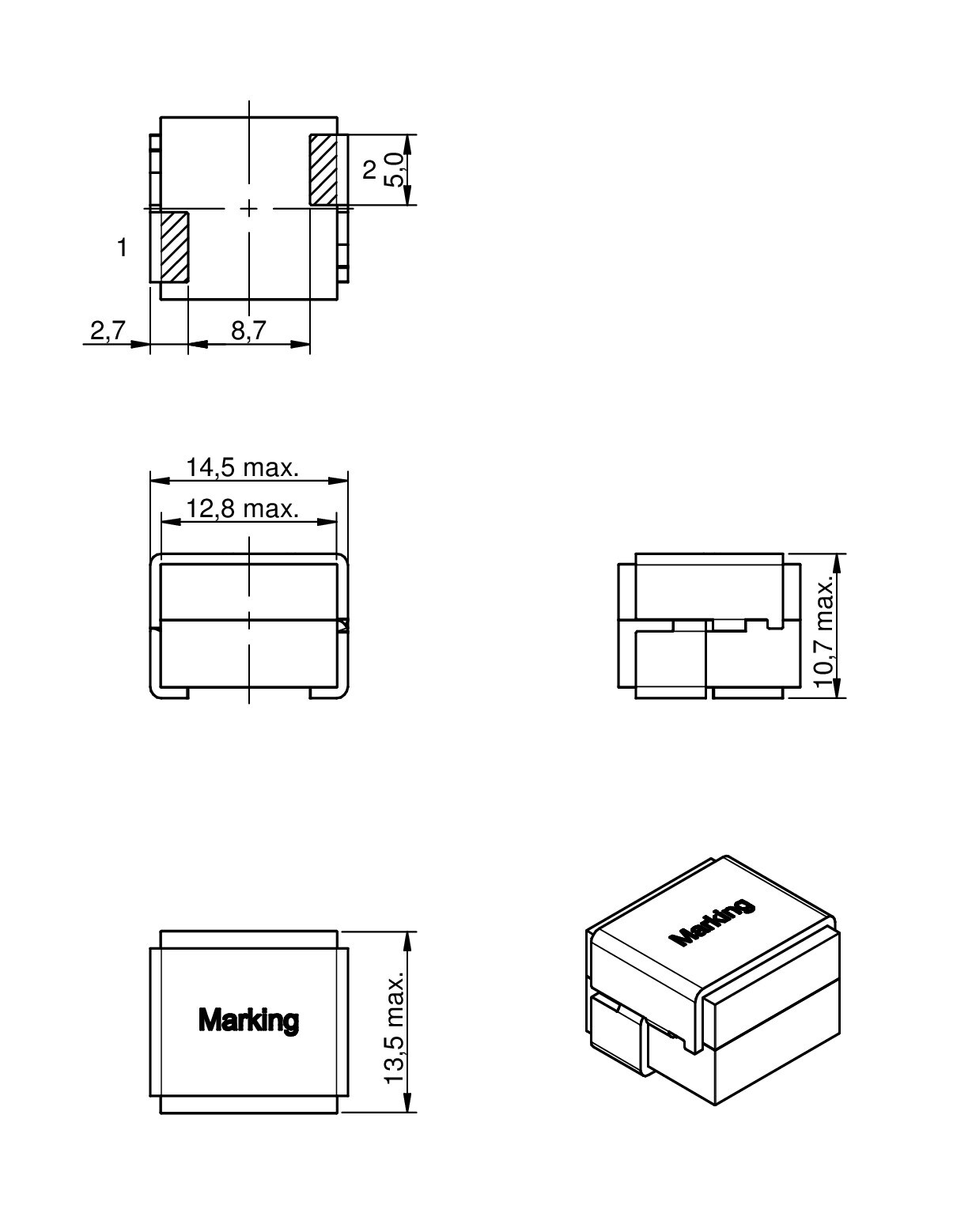

1411 | 14.5 | 13.5 | 10.7 | 2.7 | MnZn | SMT | ||

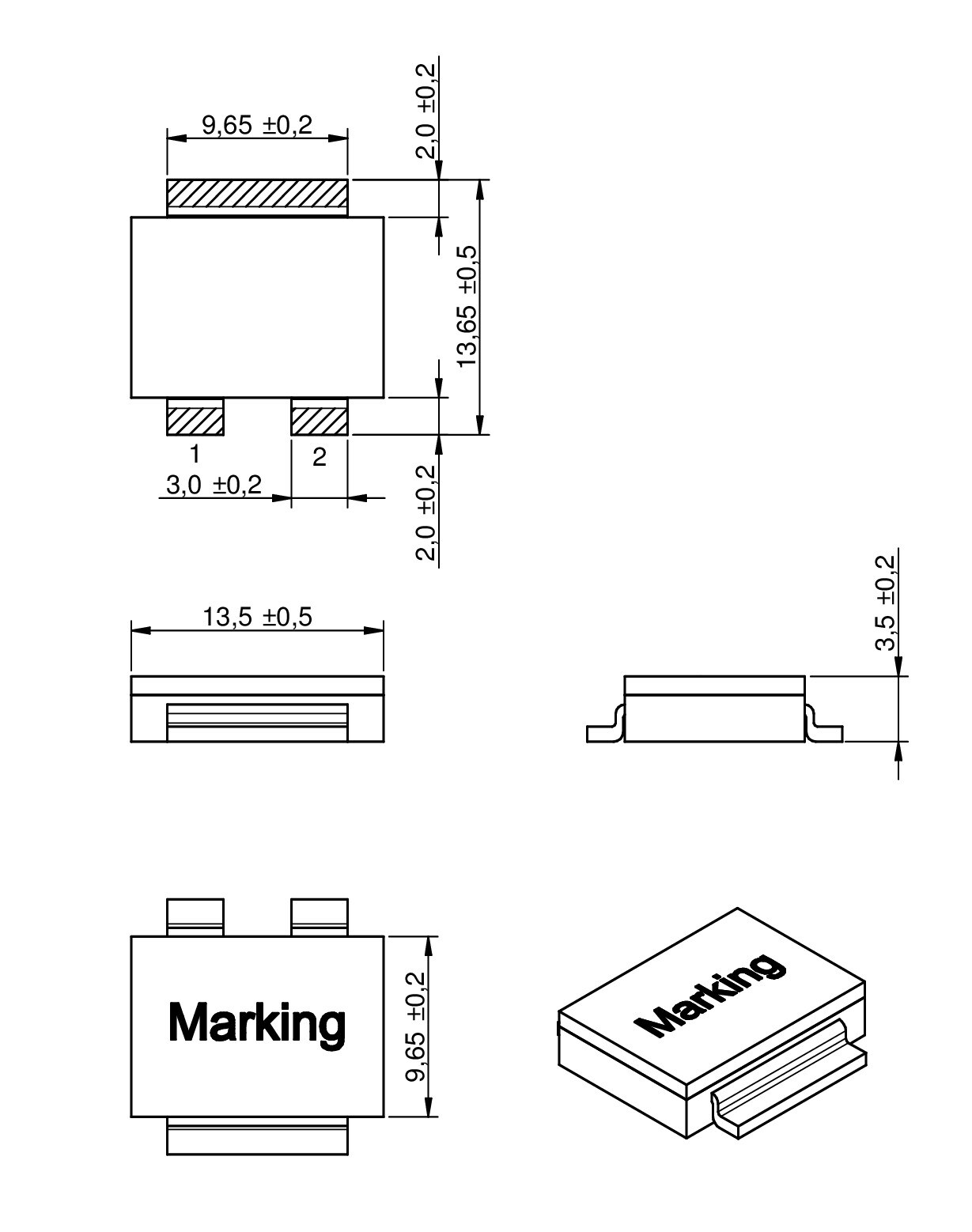

1435 | 13.5 | 13.65 | 3.5 | 9.6 | MnZn | SMT | ||

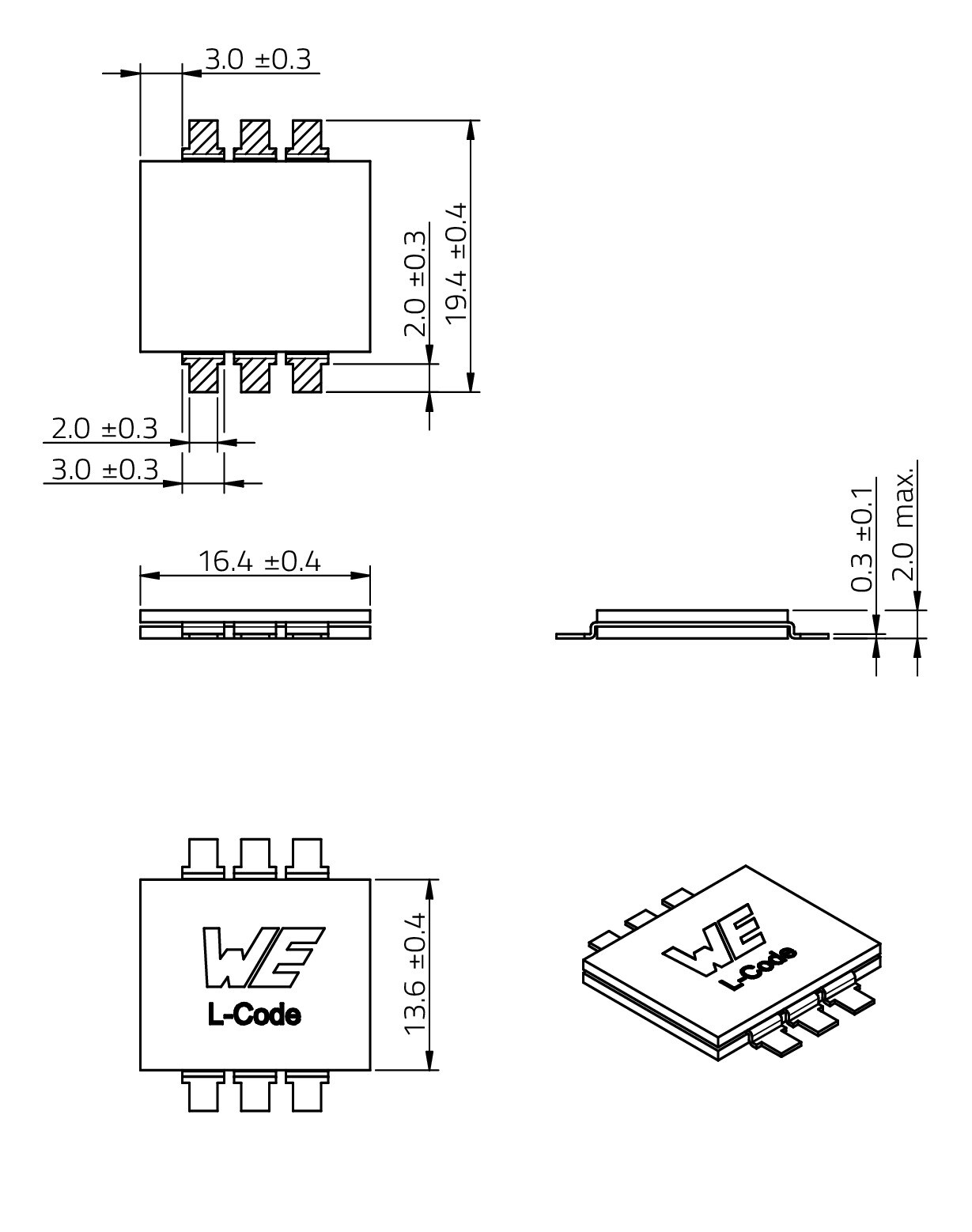

1820 | 16.4 | 13.6 | 2 | 3 | MnZn | SMT | ||

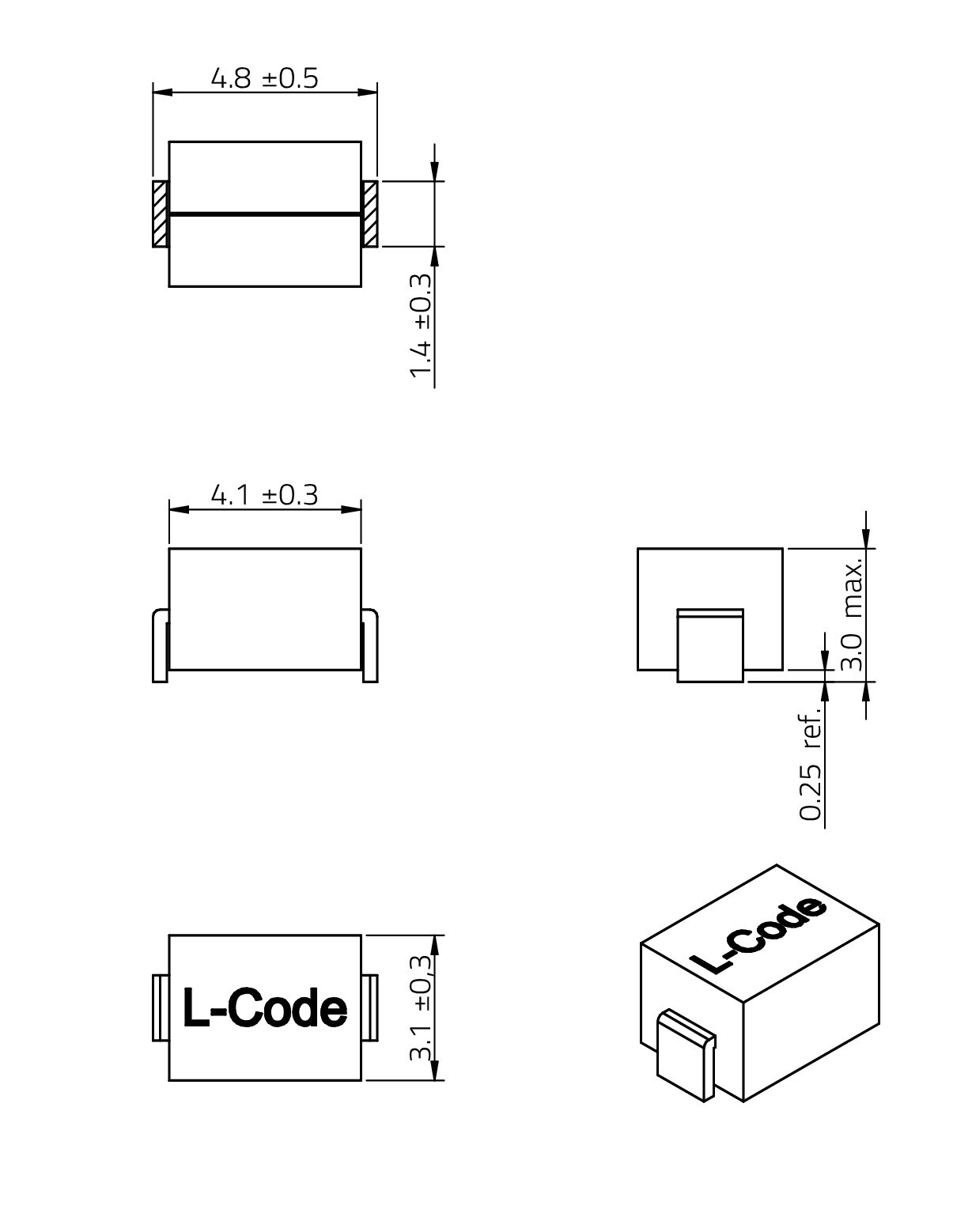

4030 | 4.1 | 3.1 | 3 | 4.8 | MnZn | SMT | ||

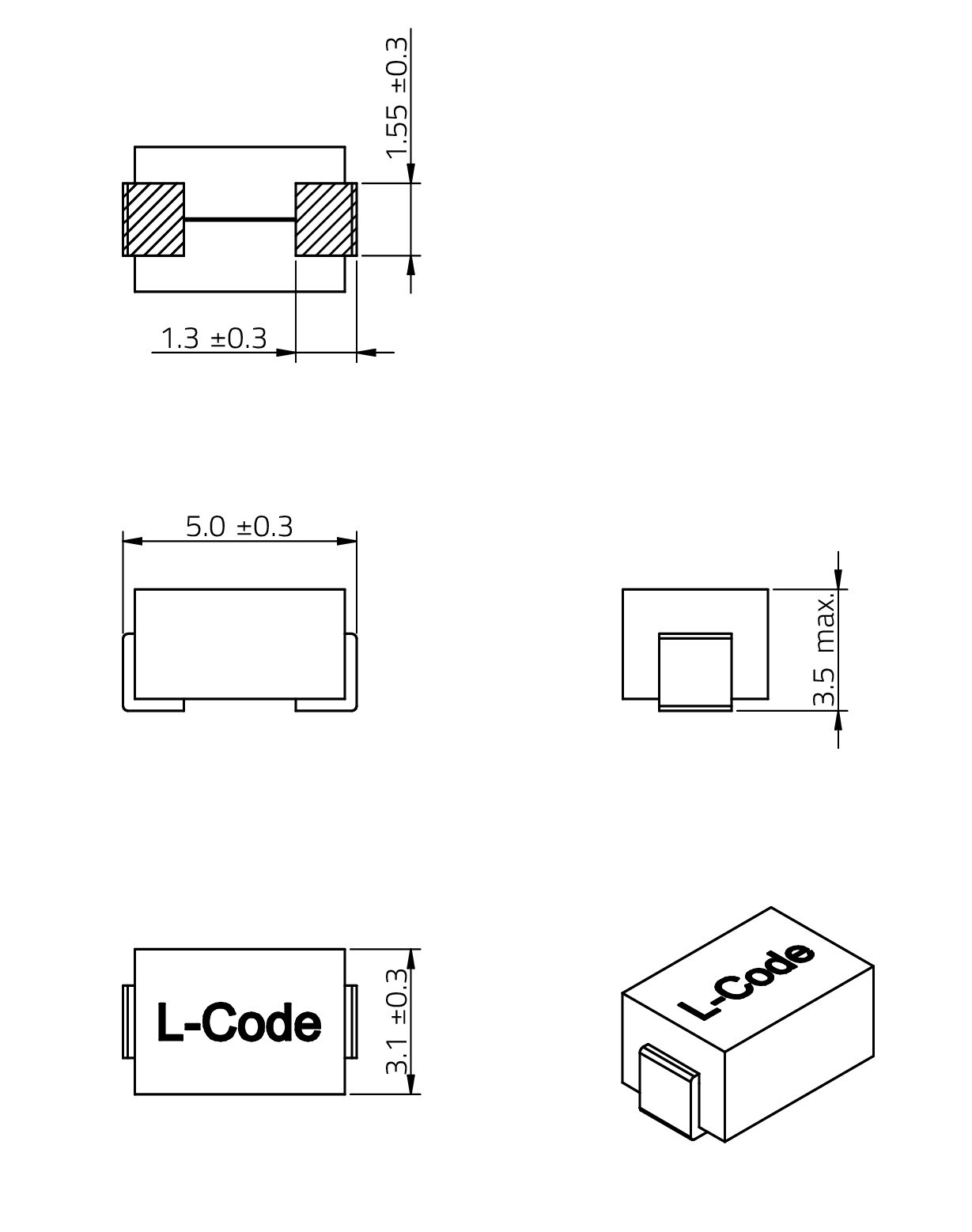

4035 | 5 | 3.1 | 3.5 | 1.55 | MnZn | SMT | ||
5030 | 5 | 3.1 | 3 | 5.6 | MnZn | SMT | ||

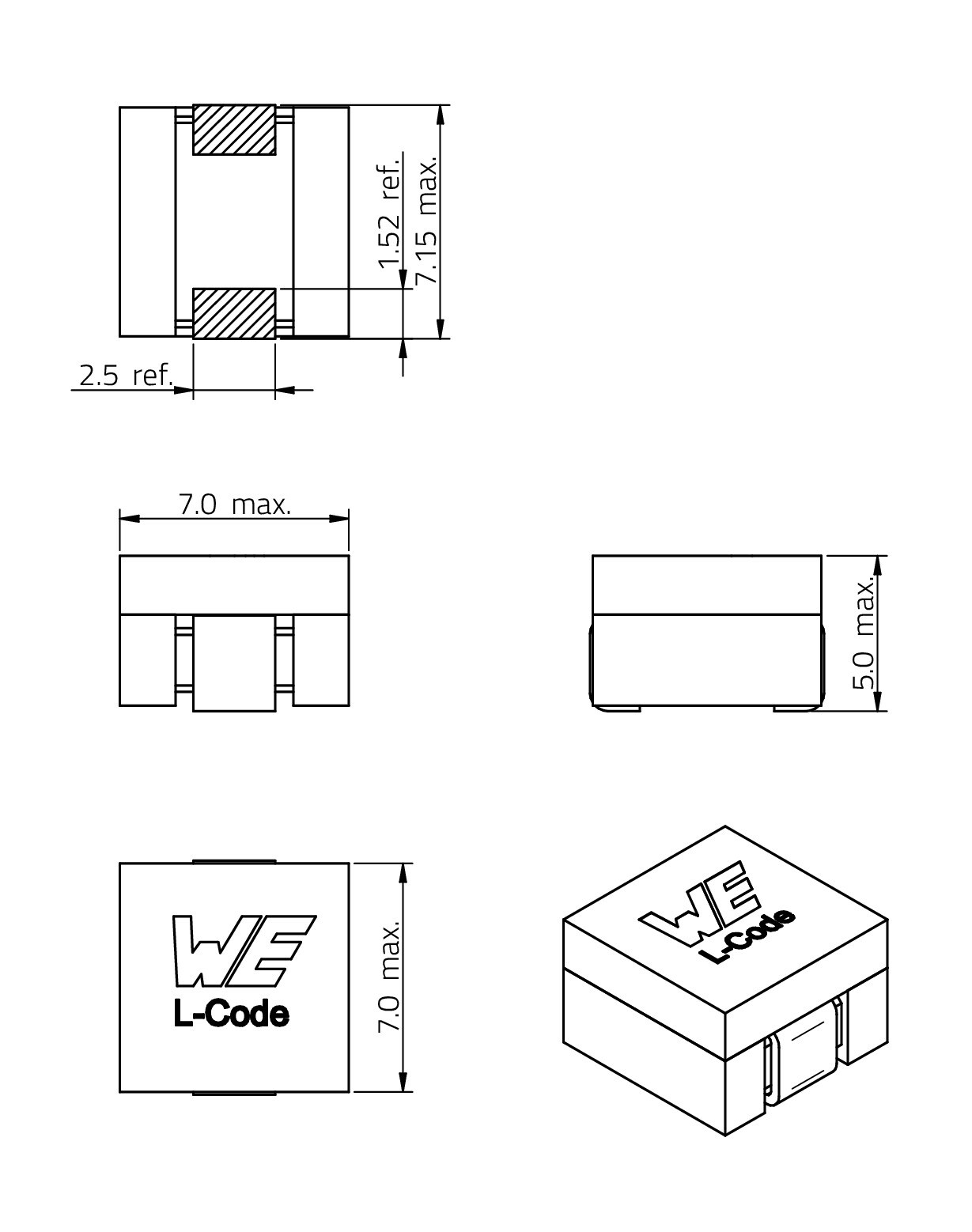

7050 | 7.15 | 7 | 5 | 2.5 | MnZn | SMT | ||
7070 | 7 | 7 | 7 | 2 | MnZn | SMT | ||
9065 | 8.64 | 6.35 | 4.5 | 2.7 | MnZn | SMT |
LTSpice-Dateien
Merkmale
- Niedrige Kernverluste (MnZn)
- Hoher Sättigungsstrom bis zu 125 A
- Extrem niedriger RDC
- Magnetisch geschirmt
- Betriebstemperatur: –40 °C bis +125 °C
- Empfohlenes Lötverfahren: Reflow
Anwendung
- Multiphase Schaltregler
- CPU/RAM Stromversorgung
- Power PC
- Filter
Artikeldaten
Alle
1012
1050
1052
1070
1078
1088
1088A
1088B
1190
1240
1323
1350
1390
1411
1435
1820
4030
4035
5030
7050
7070
9065
Filtern nach
in anzeigen
Artikel in 22 Produktserien
Alle zurücksetzenArtikel Nr. | Datenblatt | Simulation | Downloads | Status | L(µH) | LR(µH) | IR(A) | ISAT,10%(A) | ISAT,30%(A) | RDC(mΩ) | fres(MHz) | Material | Design Kit | Muster |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
744340300025 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.025 µH | Nenninduktivität0.025 µH | Nennstrom27 A | Sättigungsstrom 148.9 A | Sättigungsstrom @ 30%51 A | Gleichstromwiderstand0.27 mΩ | Eigenresonanzfrequenz180 MHz | MaterialMnZn | Design Kit – | |||
744340300030 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.03 µH | Nenninduktivität0.029 µH | Nennstrom27 A | Sättigungsstrom 147.3 A | Sättigungsstrom @ 30%50.6 A | Gleichstromwiderstand0.27 mΩ | Eigenresonanzfrequenz170 MHz | MaterialMnZn | Design Kit – | |||
744340300055 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.055 µH | Nenninduktivität0.055 µH | Nennstrom27 A | Sättigungsstrom 123.6 A | Sättigungsstrom @ 30%25.2 A | Gleichstromwiderstand0.27 mΩ | Eigenresonanzfrequenz123 MHz | MaterialMnZn | Design Kit – | |||
744300006 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.06 µH | Nenninduktivität0.059 µH | Nennstrom37 A | Sättigungsstrom 160.9 A | Sättigungsstrom @ 30%65.6 A | Gleichstromwiderstand0.22 mΩ | Eigenresonanzfrequenz124 MHz | MaterialMnZn | Design Kit – | |||
74431012007 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.07 µH | Nenninduktivität0.069 µH | Nennstrom37 A | Sättigungsstrom 1125 A | Sättigungsstrom @ 30%125 A | Gleichstromwiderstand0.125 mΩ | Eigenresonanzfrequenz149 MHz | MaterialMnZn | Design Kit – | |||
74434035007 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.07 µH | Nenninduktivität0.01 µH | Nennstrom29 A | Sättigungsstrom 117 A | Sättigungsstrom @ 30%18.1 A | Gleichstromwiderstand0.38 mΩ | Eigenresonanzfrequenz85 MHz | MaterialMnZn | Design Kit – | |||
744302007 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.072 µH | Nenninduktivität0.071 µH | Nennstrom30 A | Sättigungsstrom 162 A | Sättigungsstrom @ 30%64 A | Gleichstromwiderstand0.235 mΩ | Eigenresonanzfrequenz150 MHz | MaterialMnZn | Design Kit | |||
744340300075 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.075 µH | Nenninduktivität0.075 µH | Nennstrom27 A | Sättigungsstrom 118.7 A | Sättigungsstrom @ 30%23.5 A | Gleichstromwiderstand0.27 mΩ | Eigenresonanzfrequenz106 MHz | MaterialMnZn | Design Kit – | |||
744300008 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.08 µH | Nenninduktivität0.078 µH | Nennstrom37 A | Sättigungsstrom 148.7 A | Sättigungsstrom @ 30%53.1 A | Gleichstromwiderstand0.22 mΩ | Eigenresonanzfrequenz94 MHz | MaterialMnZn | Design Kit – | |||
7443081010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.1 µH | Nennstrom38 A | Sättigungsstrom 191.3 A | Sättigungsstrom @ 30%104.4 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz80 MHz | MaterialMnZn | Design Kit – | |||
744304010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.1 µH | Nennstrom24 A | Sättigungsstrom 157.4 A | Sättigungsstrom @ 30%68.1 A | Gleichstromwiderstand0.17 mΩ | Eigenresonanzfrequenz105 MHz | MaterialMnZn | Design Kit | |||
7443082010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.099 µH | Nennstrom60 A | Sättigungsstrom 1107.3 A | Sättigungsstrom @ 30%114.1 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz94 MHz | MaterialMnZn | Design Kit – | |||
74431435010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.099 µH | Nennstrom31 A | Sättigungsstrom 172.5 A | Sättigungsstrom @ 30%82.6 A | Gleichstromwiderstand0.28 mΩ | Eigenresonanzfrequenz87 MHz | MaterialMnZn | Design Kit – | |||
74431012010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.099 µH | Nennstrom37 A | Sättigungsstrom 1125 A | Sättigungsstrom @ 30%125 A | Gleichstromwiderstand0.125 mΩ | Eigenresonanzfrequenz80 MHz | MaterialMnZn | Design Kit – | |||
7443082010B | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.104 µH | Nennstrom70 A | Sättigungsstrom 1103 A | Sättigungsstrom @ 30%117 A | Gleichstromwiderstand0.114 mΩ | Eigenresonanzfrequenz90 MHz | MaterialMnZn | Design Kit – | |||
74434035010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.016 µH | Nennstrom29 A | Sättigungsstrom 118.1 A | Sättigungsstrom @ 30%19.1 A | Gleichstromwiderstand0.38 mΩ | Eigenresonanzfrequenz69 MHz | MaterialMnZn | Design Kit – | |||
74435030010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.01 µH | Nennstrom27 A | Sättigungsstrom 118 A | Sättigungsstrom @ 30%19.1 A | Gleichstromwiderstand0.31 mΩ | Eigenresonanzfrequenz83 MHz | MaterialMnZn | Design Kit – | |||
744300010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.1 µH | Nenninduktivität0.093 µH | Nennstrom37 A | Sättigungsstrom 139.5 A | Sättigungsstrom @ 30%43.1 A | Gleichstromwiderstand0.22 mΩ | Eigenresonanzfrequenz74 MHz | MaterialMnZn | Design Kit – | |||
744302010 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.105 µH | Nenninduktivität0.104 µH | Nennstrom30 A | Sättigungsstrom 145 A | Sättigungsstrom @ 30%51 A | Gleichstromwiderstand0.235 mΩ | Eigenresonanzfrequenz70 MHz | MaterialMnZn | Design Kit | |||
744307012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.118 µH | Nennstrom26 A | Sättigungsstrom 143.3 A | Sättigungsstrom @ 30%48.5 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz66 MHz | MaterialMnZn | Design Kit | |||
744303012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.118 µH | Nennstrom31 A | Sättigungsstrom 151.2 A | Sättigungsstrom @ 30%59.8 A | Gleichstromwiderstand0.325 mΩ | Eigenresonanzfrequenz150 MHz | MaterialMnZn | Design Kit | |||
7443081012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.12 µH | Nennstrom38 A | Sättigungsstrom 178.2 A | Sättigungsstrom @ 30%88.5 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz74 MHz | MaterialMnZn | Design Kit – | |||
744309012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.12 µH | Nennstrom47.5 A | Sättigungsstrom 1125 A | Sättigungsstrom @ 30%125 A | Gleichstromwiderstand0.165 mΩ | Eigenresonanzfrequenz65 MHz | MaterialMnZn | Design Kit | |||
7443082012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.118 µH | Nennstrom60 A | Sättigungsstrom 193.1 A | Sättigungsstrom @ 30%100 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz70 MHz | MaterialMnZn | Design Kit – | |||
74431323012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.117 µH | Nennstrom26 A | Sättigungsstrom 140.1 A | Sättigungsstrom @ 30%47.8 A | Gleichstromwiderstand0.7 mΩ | Eigenresonanzfrequenz120 MHz | MaterialMnZn | Design Kit – | |||
74431435012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.119 µH | Nennstrom31 A | Sättigungsstrom 162.7 A | Sättigungsstrom @ 30%71.3 A | Gleichstromwiderstand0.28 mΩ | Eigenresonanzfrequenz85 MHz | MaterialMnZn | Design Kit – | |||
74431012012 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.119 µH | Nennstrom37 A | Sättigungsstrom 1121.1 A | Sättigungsstrom @ 30%125 A | Gleichstromwiderstand0.125 mΩ | Eigenresonanzfrequenz75 MHz | MaterialMnZn | Design Kit – | |||
7443082012B | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.12 µH | Nenninduktivität0.117 µH | Nennstrom70 A | Sättigungsstrom 193.6 A | Sättigungsstrom @ 30%100.9 A | Gleichstromwiderstand0.114 mΩ | Eigenresonanzfrequenz64 MHz | MaterialMnZn | Design Kit – | |||
744302015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.125 µH | Nennstrom30 A | Sättigungsstrom 130 A | Sättigungsstrom @ 30%35 A | Gleichstromwiderstand0.235 mΩ | Eigenresonanzfrequenz55 MHz | MaterialMnZn | Design Kit | |||
744308015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.15 µH | Nennstrom25 A | Sättigungsstrom 153.8 A | Sättigungsstrom @ 30%60.7 A | Gleichstromwiderstand0.37 mΩ | Eigenresonanzfrequenz60 MHz | MaterialMnZn | Design Kit | |||
7443081015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.15 µH | Nennstrom38 A | Sättigungsstrom 167 A | Sättigungsstrom @ 30%75 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz60 MHz | MaterialMnZn | Design Kit – | |||
7443082015A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.136 µH | Nennstrom65 A | Sättigungsstrom 168.5 A | Sättigungsstrom @ 30%76.9 A | Gleichstromwiderstand0.15 mΩ | Eigenresonanzfrequenz56 MHz | MaterialMnZn | Design Kit – | |||
7443082015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.147 µH | Nennstrom60 A | Sättigungsstrom 180.5 A | Sättigungsstrom @ 30%87.1 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz63 MHz | MaterialMnZn | Design Kit – | |||
74431435015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.147 µH | Nennstrom31 A | Sättigungsstrom 155.8 A | Sättigungsstrom @ 30%64.8 A | Gleichstromwiderstand0.28 mΩ | Eigenresonanzfrequenz84 MHz | MaterialMnZn | Design Kit – | |||
74431012015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.144 µH | Nennstrom37 A | Sättigungsstrom 199.4 A | Sättigungsstrom @ 30%108.4 A | Gleichstromwiderstand0.125 mΩ | Eigenresonanzfrequenz70 MHz | MaterialMnZn | Design Kit – | |||
7443082015B | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.143 µH | Nennstrom70 A | Sättigungsstrom 180.7 A | Sättigungsstrom @ 30%88.4 A | Gleichstromwiderstand0.114 mΩ | Eigenresonanzfrequenz52 MHz | MaterialMnZn | Design Kit – | |||
744300015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.15 µH | Nenninduktivität0.034 µH | Nennstrom37 A | Sättigungsstrom 128.3 A | Sättigungsstrom @ 30%32.3 A | Gleichstromwiderstand0.22 mΩ | Eigenresonanzfrequenz51 MHz | MaterialMnZn | Design Kit – | |||
744303015 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.155 µH | Nenninduktivität0.15 µH | Nennstrom31 A | Sättigungsstrom 144.5 A | Sättigungsstrom @ 30%51.5 A | Gleichstromwiderstand0.325 mΩ | Eigenresonanzfrequenz110 MHz | MaterialMnZn | Design Kit | |||
744307016 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.16 µH | Nenninduktivität0.155 µH | Nennstrom26 A | Sättigungsstrom 140 A | Sättigungsstrom @ 30%51.7 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz50 MHz | MaterialMnZn | Design Kit | |||
744304016 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.16 µH | Nenninduktivität0.155 µH | Nennstrom24 A | Sättigungsstrom 134.2 A | Sättigungsstrom @ 30%42.4 A | Gleichstromwiderstand0.17 mΩ | Eigenresonanzfrequenz80 MHz | MaterialMnZn | Design Kit | |||
74431323016 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.16 µH | Nenninduktivität0.149 µH | Nennstrom26 A | Sättigungsstrom 128.9 A | Sättigungsstrom @ 30%35.1 A | Gleichstromwiderstand0.7 mΩ | Eigenresonanzfrequenz113 MHz | MaterialMnZn | Design Kit – | |||
7443082017 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.17 µH | Nenninduktivität0.15 µH | Nennstrom60 A | Sättigungsstrom 162.9 A | Sättigungsstrom @ 30%69.3 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz56 MHz | MaterialMnZn | Design Kit – | |||
7443081018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.18 µH | Nenninduktivität0.176 µH | Nennstrom38 A | Sättigungsstrom 155.6 A | Sättigungsstrom @ 30%63.4 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz52 MHz | MaterialMnZn | Design Kit – | |||
7443082018A | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.18 µH | Nenninduktivität0.157 µH | Nennstrom65 A | Sättigungsstrom 163.9 A | Sättigungsstrom @ 30%72.7 A | Gleichstromwiderstand0.15 mΩ | Eigenresonanzfrequenz47 MHz | MaterialMnZn | Design Kit – | |||
7443082018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.18 µH | Nenninduktivität0.165 µH | Nennstrom60 A | Sättigungsstrom 159.3 A | Sättigungsstrom @ 30%66.4 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz53 MHz | MaterialMnZn | Design Kit – | |||
74431435018 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.18 µH | Nenninduktivität0.175 µH | Nennstrom31 A | Sättigungsstrom 149.7 A | Sättigungsstrom @ 30%58.4 A | Gleichstromwiderstand0.28 mΩ | Eigenresonanzfrequenz63 MHz | MaterialMnZn | Design Kit – | |||
744308020 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.2 µH | Nenninduktivität0.198 µH | Nennstrom25 A | Sättigungsstrom 144 A | Sättigungsstrom @ 30%50.4 A | Gleichstromwiderstand0.37 mΩ | Eigenresonanzfrequenz45 MHz | MaterialMnZn | Design Kit | |||
744306020 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.2 µH | Nenninduktivität0.195 µH | Nennstrom25 A | Sättigungsstrom 134 A | Sättigungsstrom @ 30%36.1 A | Gleichstromwiderstand0.26 mΩ | Eigenresonanzfrequenz51 MHz | MaterialMnZn | Design Kit | |||
744307022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.174 µH | Nennstrom26 A | Sättigungsstrom 126.8 A | Sättigungsstrom @ 30%29.9 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz38 MHz | MaterialMnZn | Design Kit | |||
744303022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.18 µH | Nennstrom31 A | Sättigungsstrom 127 A | Sättigungsstrom @ 30%34.5 A | Gleichstromwiderstand0.325 mΩ | Eigenresonanzfrequenz80 MHz | MaterialMnZn | Design Kit | |||
7443081022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.2 µH | Nennstrom38 A | Sättigungsstrom 139.1 A | Sättigungsstrom @ 30%48.4 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz43 MHz | MaterialMnZn | Design Kit – | |||
744304022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.16 µH | Nennstrom24 A | Sättigungsstrom 122.1 A | Sättigungsstrom @ 30%27.7 A | Gleichstromwiderstand0.17 mΩ | Eigenresonanzfrequenz70 MHz | MaterialMnZn | Design Kit | |||
744305022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.215 µH | Nennstrom26 A | Sättigungsstrom 139.9 A | Sättigungsstrom @ 30%42 A | Gleichstromwiderstand0.155 mΩ | Eigenresonanzfrequenz36 MHz | MaterialMnZn | Design Kit | |||
7443082022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.154 µH | Nennstrom60 A | Sättigungsstrom 152.7 A | Sättigungsstrom @ 30%59.3 A | Gleichstromwiderstand0.18 mΩ | Eigenresonanzfrequenz52 MHz | MaterialMnZn | Design Kit – | |||
74431435022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.211 µH | Nennstrom31 A | Sättigungsstrom 137.6 A | Sättigungsstrom @ 30%43 A | Gleichstromwiderstand0.28 mΩ | Eigenresonanzfrequenz60 MHz | MaterialMnZn | Design Kit – | |||
744300022 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.22 µH | Nenninduktivität0.024 µH | Nennstrom37 A | Sättigungsstrom 118.8 A | Sättigungsstrom @ 30%21.6 A | Gleichstromwiderstand0.22 mΩ | Eigenresonanzfrequenz38 MHz | MaterialMnZn | Design Kit – | |||
744308025 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.25 µH | Nenninduktivität0.246 µH | Nennstrom25 A | Sättigungsstrom 141.6 A | Sättigungsstrom @ 30%46.5 A | Gleichstromwiderstand0.37 mΩ | Eigenresonanzfrequenz40 MHz | MaterialMnZn | Design Kit | |||
744306025 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.25 µH | Nenninduktivität0.24 µH | Nennstrom25 A | Sättigungsstrom 130.3 A | Sättigungsstrom @ 30%32.3 A | Gleichstromwiderstand0.26 mΩ | Eigenresonanzfrequenz38 MHz | MaterialMnZn | Design Kit | |||
744301025 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.25 µH | Nenninduktivität0.25 µH | Nennstrom38 A | Sättigungsstrom 154.4 A | Sättigungsstrom @ 30%64.7 A | Gleichstromwiderstand0.32 mΩ | Eigenresonanzfrequenz33 MHz | MaterialMnZn | Design Kit | |||
744309025 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.25 µH | Nenninduktivität0.245 µH | Nennstrom47.5 A | Sättigungsstrom 175.6 A | Sättigungsstrom @ 30%88.5 A | Gleichstromwiderstand0.165 mΩ | Eigenresonanzfrequenz37 MHz | MaterialMnZn | Design Kit | |||
7443081030 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.3 µH | Nenninduktivität0.14 µH | Nennstrom38 A | Sättigungsstrom 128.9 A | Sättigungsstrom @ 30%34.6 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz33 MHz | MaterialMnZn | Design Kit – | |||
744306030 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.3 µH | Nenninduktivität0.22 µH | Nennstrom25 A | Sättigungsstrom 122.2 A | Sättigungsstrom @ 30%25 A | Gleichstromwiderstand0.26 mΩ | Eigenresonanzfrequenz31 MHz | MaterialMnZn | Design Kit | |||
744308033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.33 µH | Nenninduktivität0.305 µH | Nennstrom25 A | Sättigungsstrom 127.3 A | Sättigungsstrom @ 30%32 A | Gleichstromwiderstand0.37 mΩ | Eigenresonanzfrequenz35 MHz | MaterialMnZn | Design Kit | |||
744301033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.33 µH | Nenninduktivität0.325 µH | Nennstrom38 A | Sättigungsstrom 144.9 A | Sättigungsstrom @ 30%48.9 A | Gleichstromwiderstand0.32 mΩ | Eigenresonanzfrequenz28 MHz | MaterialMnZn | Design Kit | |||
744305033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.33 µH | Nenninduktivität0.27 µH | Nennstrom26 A | Sättigungsstrom 123.6 A | Sättigungsstrom @ 30%27.7 A | Gleichstromwiderstand0.155 mΩ | Eigenresonanzfrequenz22 MHz | MaterialMnZn | Design Kit | |||
744309033 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.33 µH | Nenninduktivität0.31 µH | Nennstrom47.5 A | Sättigungsstrom 158 A | Sättigungsstrom @ 30%65.7 A | Gleichstromwiderstand0.165 mΩ | Eigenresonanzfrequenz28 MHz | MaterialMnZn | Design Kit | |||
744308040 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.4 µH | Nenninduktivität0.345 µH | Nennstrom25 A | Sättigungsstrom 123.8 A | Sättigungsstrom @ 30%28.3 A | Gleichstromwiderstand0.37 mΩ | Eigenresonanzfrequenz25 MHz | MaterialMnZn | Design Kit | |||
7443081040 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.4 µH | Nenninduktivität0.05 µH | Nennstrom38 A | Sättigungsstrom 120.1 A | Sättigungsstrom @ 30%24.1 A | Gleichstromwiderstand0.29 mΩ | Eigenresonanzfrequenz27 MHz | MaterialMnZn | Design Kit – | |||
744305040 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.4 µH | Nenninduktivität0.1 µH | Nennstrom26 A | Sättigungsstrom 116.8 A | Sättigungsstrom @ 30%21.7 A | Gleichstromwiderstand0.155 mΩ | Eigenresonanzfrequenz20 MHz | MaterialMnZn | Design Kit | |||
744301047 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.47 µH | Nenninduktivität0.24 µH | Nennstrom38 A | Sättigungsstrom 132.1 A | Sättigungsstrom @ 30%36.1 A | Gleichstromwiderstand0.32 mΩ | Eigenresonanzfrequenz20 MHz | MaterialMnZn | Design Kit | |||
744309047 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.47 µH | Nenninduktivität0.2 µH | Nennstrom47.5 A | Sättigungsstrom 135.1 A | Sättigungsstrom @ 30%46.8 A | Gleichstromwiderstand0.165 mΩ | Eigenresonanzfrequenz22 MHz | MaterialMnZn | Design Kit | |||
7443091062 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.62 µH | Nenninduktivität0.62 µH | Nennstrom34 A | Sättigungsstrom 168.4 A | Sättigungsstrom @ 30%74 A | Gleichstromwiderstand0.42 mΩ | Eigenresonanzfrequenz25 MHz | MaterialMnZn | Design Kit – | |||
7443091080 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität0.8 µH | Nenninduktivität0.78 µH | Nennstrom34 A | Sättigungsstrom 153.1 A | Sättigungsstrom @ 30%58.5 A | Gleichstromwiderstand0.42 mΩ | Eigenresonanzfrequenz21 MHz | MaterialMnZn | Design Kit – | |||
74431821100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1 µH | Nenninduktivität0.1 µH | Nennstrom23 A | Sättigungsstrom 16.6 A | Sättigungsstrom @ 30%9.3 A | Gleichstromwiderstand0.33 mΩ | Eigenresonanzfrequenz26 MHz | MaterialMnZn | Design Kit – | |||
7443091100 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1 µH | Nenninduktivität0.95 µH | Nennstrom34 A | Sättigungsstrom 138.5 A | Sättigungsstrom @ 30%43.5 A | Gleichstromwiderstand0.42 mΩ | Eigenresonanzfrequenz18 MHz | MaterialMnZn | Design Kit – | |||
7443091120 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1.2 µH | Nenninduktivität1.02 µH | Nennstrom34 A | Sättigungsstrom 132.2 A | Sättigungsstrom @ 30%38.3 A | Gleichstromwiderstand0.42 mΩ | Eigenresonanzfrequenz16 MHz | MaterialMnZn | Design Kit – | |||
7443091150 | SPEC | Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Induktivität1.5 µH | Nenninduktivität0.18 µH | Nennstrom34 A | Sättigungsstrom 122.5 A | Sättigungsstrom @ 30%27.1 A | Gleichstromwiderstand0.42 mΩ | Eigenresonanzfrequenz15 MHz | MaterialMnZn | Design Kit – |
