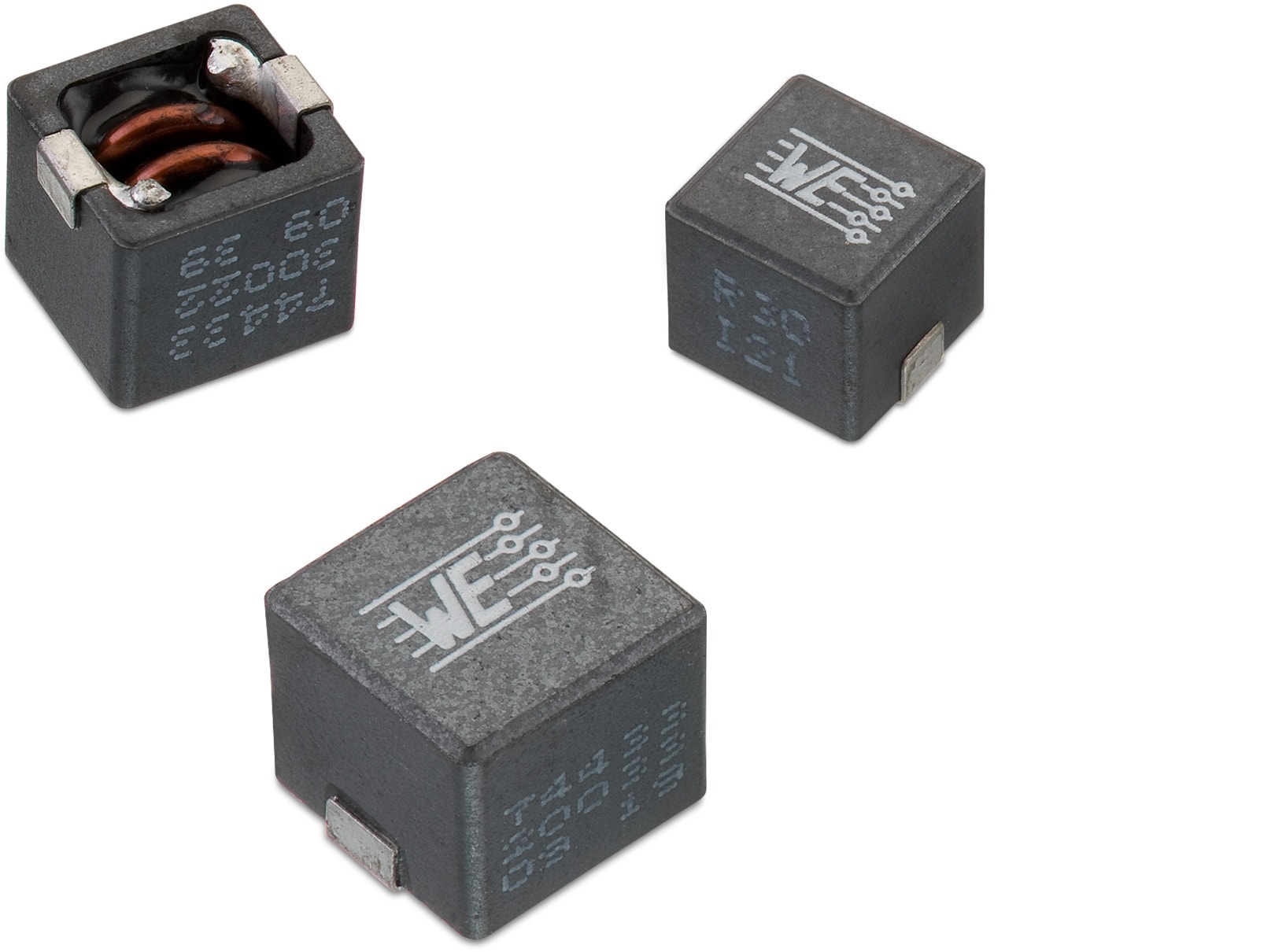

WE-HCC SMT-Hochstrominduktivität

Bauform	L (mm)	B (mm)	H (mm)	Material	Montageart

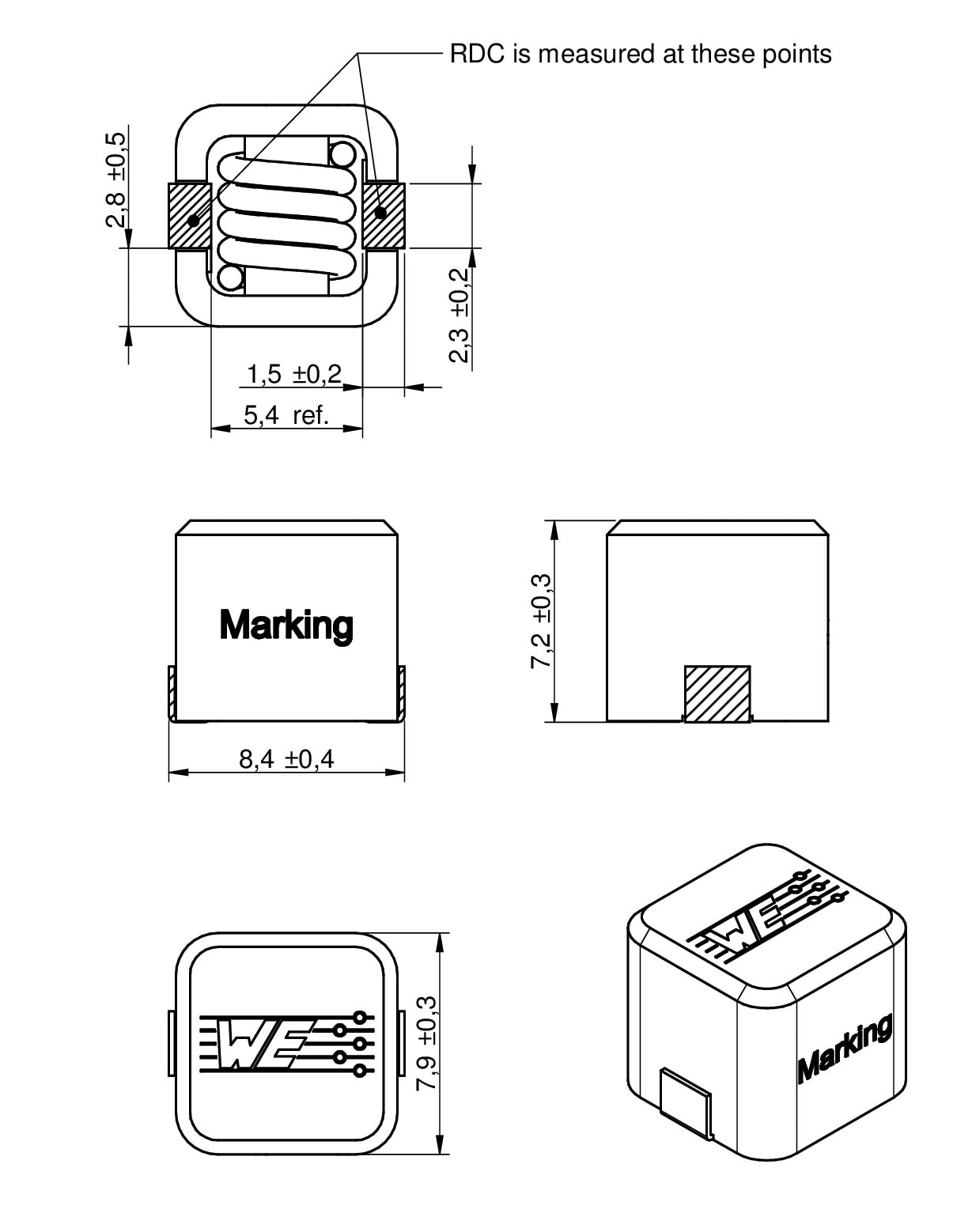

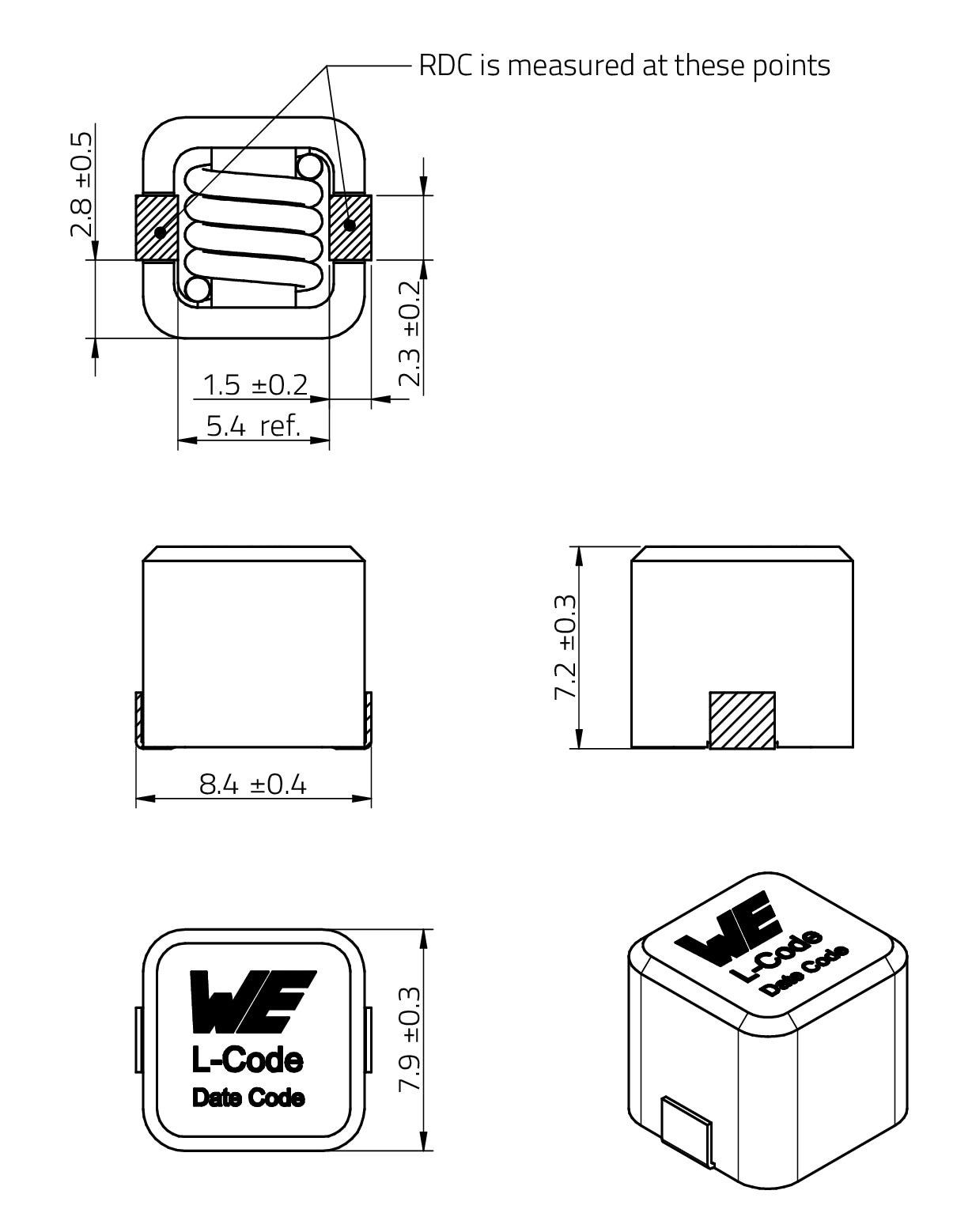

8070	8.4	7.9	7.2	Ferrite	SMT

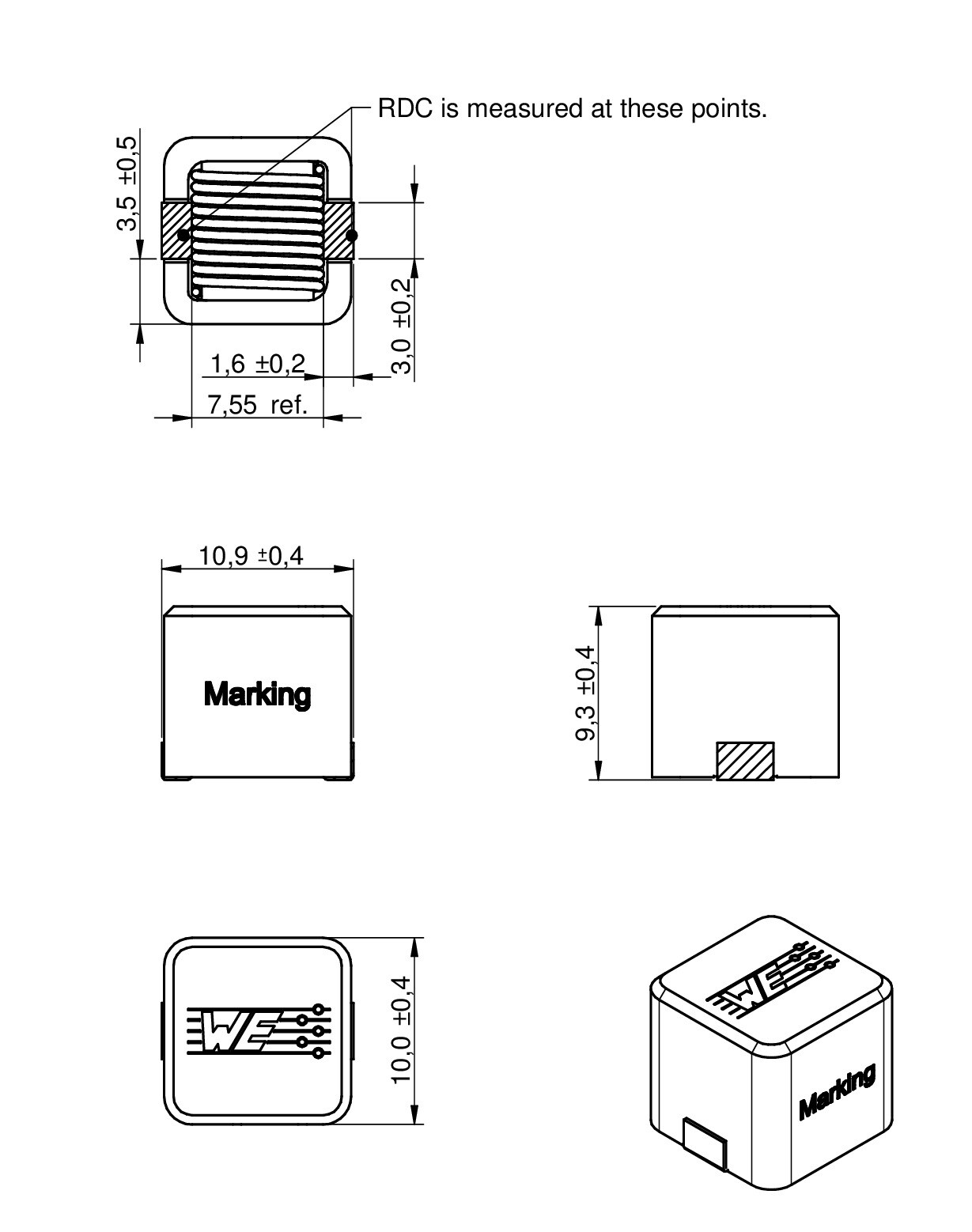

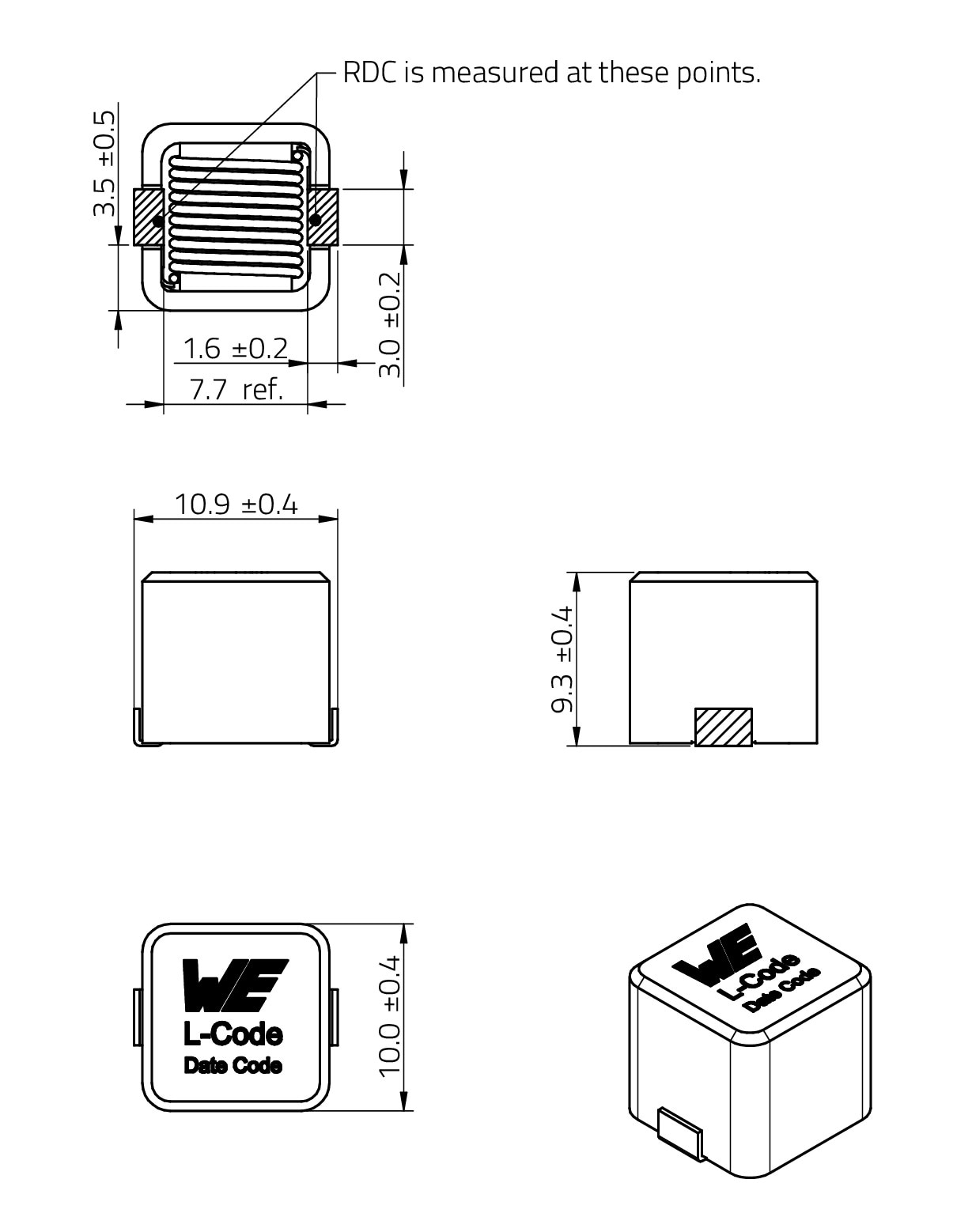

1090	10.9	10	9.3	Ferrite	SMT

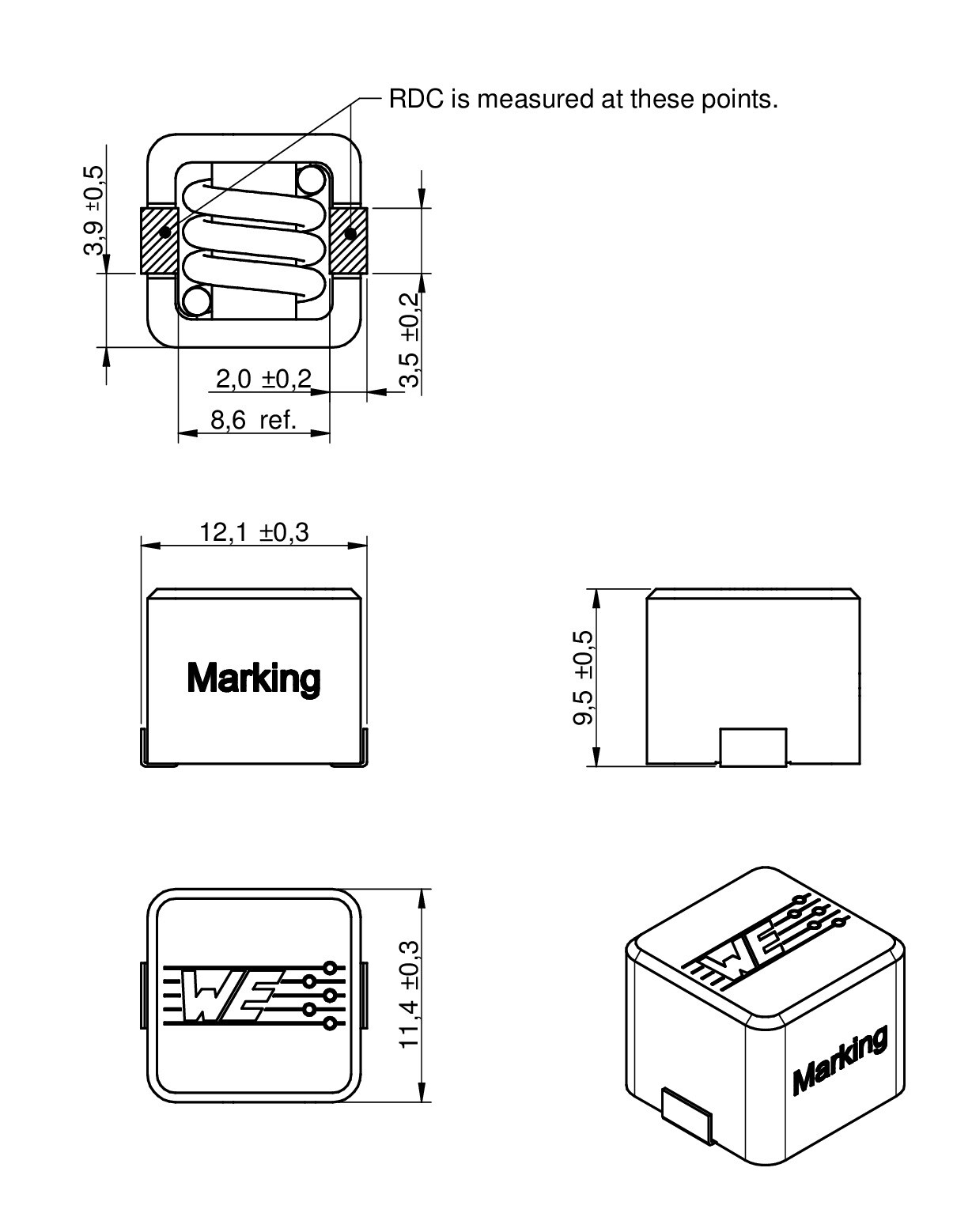

1210 Ferrit	12.1	11.4	9.5	Ferrite	SMT

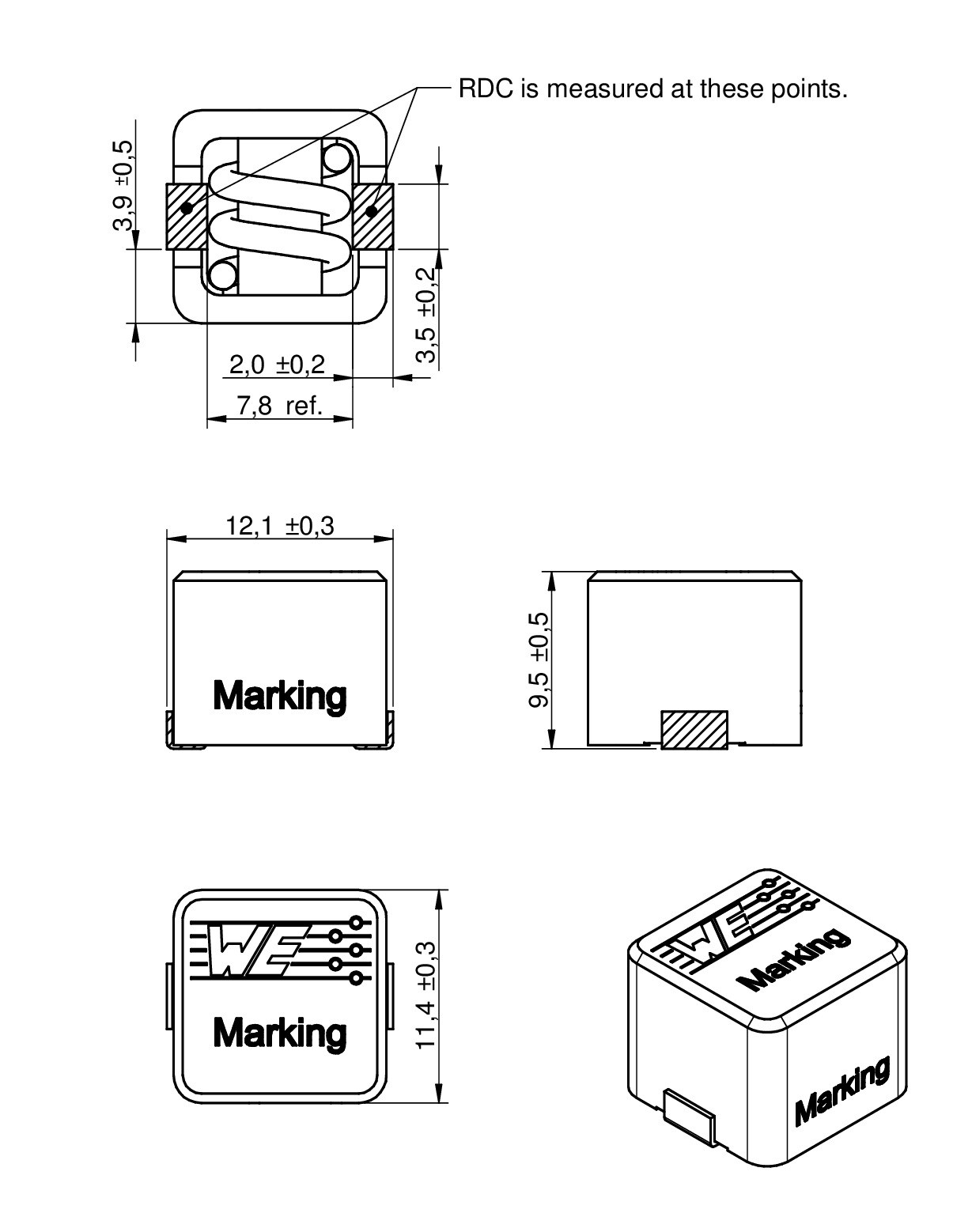

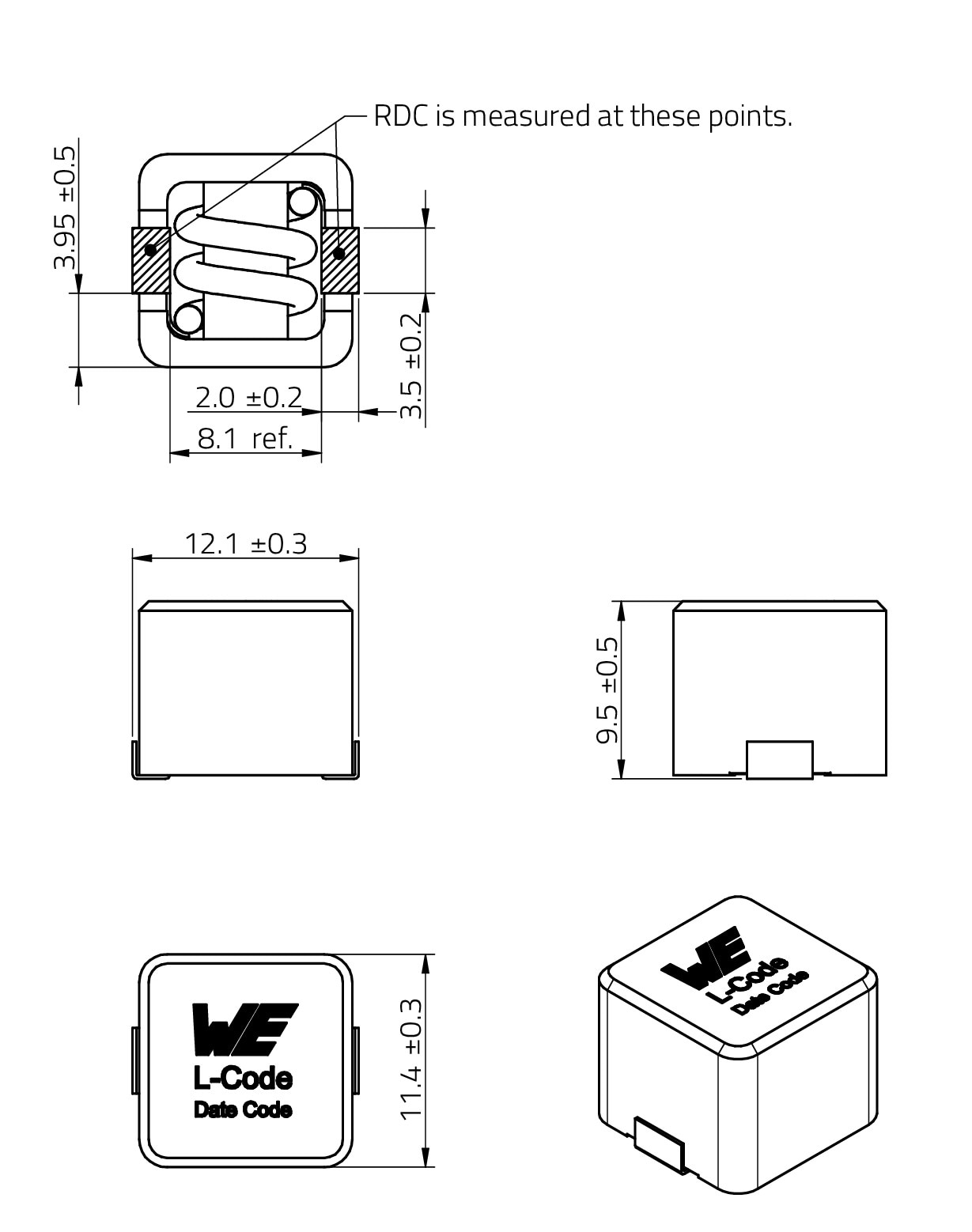

1210 Eisenpulver	12.1	11.4	9.5	Eisenpulver	SMT

LTSpice-Dateien

LT
LTSpice_WE-HCC (rev22a).zip
|
2.9 KB

Merkmale

Magnetisch geschirmt
Betriebstemperatur: –40 °C bis +125 °C
Empfohlenes Lötverfahren: Reflow
Exzellentes Sättigungsverhalten
Strombelastbarkeit bis 27 A

Anwendung

Speicherdrossel DC/DC Wandler
Single + Multiphase Schaltregler
Eingangsfilterdrossel Motorsteuerungen
Eingangsfilterdrossel DC/DC Wandler

Application Notes

Artikeldaten

Alle

8070

1090

1210 Ferrit

1210 Eisenpulver

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	I_RP,40K(A)	I_SAT,10%(A)	I_SAT,30%(A)	R_{DC max.}(mΩ)	Material	L_R(µH)	f_res(MHz)	Design Kit
7443330022	0.22 µH, 35.2 A, 90.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Performance Nennstrom35.2 A	Sättigungsstrom 190.5 A	Sättigungsstrom @ 30%96 A	Gleichstromwiderstand1.6 mΩ	MaterialFerrite	Nenninduktivität0.22 µH	Eigenresonanzfrequenz300 MHz	Design Kit 744332
7443320022	0.22 µH, 48.2 A, 82.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Performance Nennstrom48.2 A	Sättigungsstrom 182.9 A	Sättigungsstrom @ 30%90.8 A	Gleichstromwiderstand1.5 mΩ	MaterialFerrite	Nenninduktivität0.22 µH	Eigenresonanzfrequenz280 MHz	Design Kit 744332
7443310022	0.22 µH, 48.2 A, 49.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.22 µH	Performance Nennstrom48.2 A	Sättigungsstrom 149.7 A	Sättigungsstrom @ 30%177.2 A	Gleichstromwiderstand1.5 mΩ	MaterialEisenpulver	Nenninduktivität0.21 µH	Eigenresonanzfrequenz210 MHz	Design Kit 744332
7443340030	0.3 µH, 25.5 A, 35.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.3 µH	Performance Nennstrom25.5 A	Sättigungsstrom 135.4 A	Sättigungsstrom @ 30%40.3 A	Gleichstromwiderstand2.7 mΩ	MaterialFerrite	Nenninduktivität0.3 µH	Eigenresonanzfrequenz272 MHz	Design Kit 744332
7443330033	0.33 µH, 35.2 A, 51 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.33 µH	Performance Nennstrom35.2 A	Sättigungsstrom 151 A	Sättigungsstrom @ 30%59 A	Gleichstromwiderstand1.6 mΩ	MaterialFerrite	Nenninduktivität0.33 µH	Eigenresonanzfrequenz250 MHz	Design Kit 744332
7443320033	0.33 µH, 48.2 A, 56.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.33 µH	Performance Nennstrom48.2 A	Sättigungsstrom 156.7 A	Sättigungsstrom @ 30%62.1 A	Gleichstromwiderstand1.5 mΩ	MaterialFerrite	Nenninduktivität0.33 µH	Eigenresonanzfrequenz214 MHz	Design Kit 744332
7443310033	0.33 µH, 48.2 A, 43.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.33 µH	Performance Nennstrom48.2 A	Sättigungsstrom 143.6 A	Sättigungsstrom @ 30%115.4 A	Gleichstromwiderstand1.5 mΩ	MaterialEisenpulver	Nenninduktivität0.32 µH	Eigenresonanzfrequenz190 MHz	Design Kit –
7443340047	0.47 µH, 22.5 A, 28.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom22.5 A	Sättigungsstrom 128.5 A	Sättigungsstrom @ 30%31.3 A	Gleichstromwiderstand3.1 mΩ	MaterialFerrite	Nenninduktivität0.47 µH	Eigenresonanzfrequenz232 MHz	Design Kit 744332
7443330047	0.47 µH, 31.3 A, 46.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom31.3 A	Sättigungsstrom 146.5 A	Sättigungsstrom @ 30%54.9 A	Gleichstromwiderstand1.85 mΩ	MaterialFerrite	Nenninduktivität0.47 µH	Eigenresonanzfrequenz160 MHz	Design Kit 744332
7443320047	0.47 µH, 40.2 A, 49.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom40.2 A	Sättigungsstrom 149.9 A	Sättigungsstrom @ 30%54.7 A	Gleichstromwiderstand1.85 mΩ	MaterialFerrite	Nenninduktivität0.46 µH	Eigenresonanzfrequenz138 MHz	Design Kit 744332
7443310047	0.47 µH, 40.2 A, 44.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom40.2 A	Sättigungsstrom 144.4 A	Sättigungsstrom @ 30%116.2 A	Gleichstromwiderstand1.85 mΩ	MaterialEisenpulver	Nenninduktivität0.46 µH	Eigenresonanzfrequenz140 MHz	Design Kit –
7443340068	0.68 µH, 22.5 A, 21.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Performance Nennstrom22.5 A	Sättigungsstrom 121.2 A	Sättigungsstrom @ 30%23 A	Gleichstromwiderstand3.1 mΩ	MaterialFerrite	Nenninduktivität0.64 µH	Eigenresonanzfrequenz181 MHz	Design Kit 744332
7443330068	0.68 µH, 27.2 A, 41.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Performance Nennstrom27.2 A	Sättigungsstrom 141.4 A	Sättigungsstrom @ 30%46 A	Gleichstromwiderstand2.65 mΩ	MaterialFerrite	Nenninduktivität0.67 µH	Eigenresonanzfrequenz140 MHz	Design Kit 744332
7443320068	0.68 µH, 40.2 A, 35.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Performance Nennstrom40.2 A	Sättigungsstrom 135.8 A	Sättigungsstrom @ 30%39.1 A	Gleichstromwiderstand1.85 mΩ	MaterialFerrite	Nenninduktivität0.66 µH	Eigenresonanzfrequenz108 MHz	Design Kit 744332
7443310068	0.68 µH, 40.2 A, 39.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Performance Nennstrom40.2 A	Sättigungsstrom 139.3 A	Sättigungsstrom @ 30%63.5 A	Gleichstromwiderstand1.85 mΩ	MaterialEisenpulver	Nenninduktivität0.66 µH	Eigenresonanzfrequenz120 MHz	Design Kit –
7443330082	0.82 µH, 27.2 A, 36.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.82 µH	Performance Nennstrom27.2 A	Sättigungsstrom 136.8 A	Sättigungsstrom @ 30%41.9 A	Gleichstromwiderstand2.65 mΩ	MaterialFerrite	Nenninduktivität0.81 µH	Eigenresonanzfrequenz120 MHz	Design Kit 744332
7443320082	0.82 µH, 34 A, 32.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.82 µH	Performance Nennstrom34 A	Sättigungsstrom 132.6 A	Sättigungsstrom @ 30%35.8 A	Gleichstromwiderstand2.5 mΩ	MaterialFerrite	Nenninduktivität0.8 µH	Eigenresonanzfrequenz99 MHz	Design Kit 744332
7443310082	0.82 µH, 32.5 A, 33.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.82 µH	Performance Nennstrom32.5 A	Sättigungsstrom 133.8 A	Sättigungsstrom @ 30%67.8 A	Gleichstromwiderstand2.5 mΩ	MaterialEisenpulver	Nenninduktivität0.78 µH	Eigenresonanzfrequenz100 MHz	Design Kit 744332
7443340100	1 µH, 18.8 A, 22.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom18.8 A	Sättigungsstrom 122.9 A	Sättigungsstrom @ 30%25.1 A	Gleichstromwiderstand3.9 mΩ	MaterialFerrite	Nenninduktivität0.97 µH	Eigenresonanzfrequenz147 MHz	Design Kit 744332
7443330100	1 µH, 27.2 A, 26.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom27.2 A	Sättigungsstrom 126.5 A	Sättigungsstrom @ 30%31.1 A	Gleichstromwiderstand2.65 mΩ	MaterialFerrite	Nenninduktivität0.95 µH	Eigenresonanzfrequenz100 MHz	Design Kit 744332
7443320100	1 µH, 34 A, 30.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom34 A	Sättigungsstrom 130.6 A	Sättigungsstrom @ 30%33.5 A	Gleichstromwiderstand2.5 mΩ	MaterialFerrite	Nenninduktivität0.9 µH	Eigenresonanzfrequenz96 MHz	Design Kit 744332
7443310100	1 µH, 32.5 A, 28.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom32.5 A	Sättigungsstrom 128.5 A	Sättigungsstrom @ 30%55.1 A	Gleichstromwiderstand2.5 mΩ	MaterialEisenpulver	Nenninduktivität0.94 µH	Eigenresonanzfrequenz100 MHz	Design Kit 744332
7443340150	1.5 µH, 14.8 A, 16.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom14.8 A	Sättigungsstrom 116.4 A	Sättigungsstrom @ 30%18.5 A	Gleichstromwiderstand5.6 mΩ	MaterialFerrite	Nenninduktivität1.4 µH	Eigenresonanzfrequenz120 MHz	Design Kit 744332
7443330150	1.5 µH, 21.7 A, 26.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom21.7 A	Sättigungsstrom 126.8 A	Sättigungsstrom @ 30%31 A	Gleichstromwiderstand4 mΩ	MaterialFerrite	Nenninduktivität1.45 µH	Eigenresonanzfrequenz78 MHz	Design Kit 744332
7443320150	1.5 µH, 25.7 A, 26.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom25.7 A	Sättigungsstrom 126.5 A	Sättigungsstrom @ 30%29.1 A	Gleichstromwiderstand3.5 mΩ	MaterialFerrite	Nenninduktivität1.43 µH	Eigenresonanzfrequenz92 MHz	Design Kit 744332
7443310150	1.5 µH, 26.9 A, 21.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom26.9 A	Sättigungsstrom 121.9 A	Sättigungsstrom @ 30%54.5 A	Gleichstromwiderstand3.5 mΩ	MaterialEisenpulver	Nenninduktivität1.36 µH	Eigenresonanzfrequenz120 MHz	Design Kit 744332
7443340220	2.2 µH, 14.8 A, 11.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom14.8 A	Sättigungsstrom 111.3 A	Sättigungsstrom @ 30%12.9 A	Gleichstromwiderstand5.6 mΩ	MaterialFerrite	Nenninduktivität1.4 µH	Eigenresonanzfrequenz97 MHz	Design Kit 744332
7443330220	2.2 µH, 17.4 A, 22.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom17.4 A	Sättigungsstrom 122.5 A	Sättigungsstrom @ 30%25.6 A	Gleichstromwiderstand4.8 mΩ	MaterialFerrite	Nenninduktivität2.1 µH	Eigenresonanzfrequenz80 MHz	Design Kit 744332
7443320220	2.2 µH, 21.6 A, 24.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom21.6 A	Sättigungsstrom 124.8 A	Sättigungsstrom @ 30%27.2 A	Gleichstromwiderstand4.3 mΩ	MaterialFerrite	Nenninduktivität2 µH	Eigenresonanzfrequenz64 MHz	Design Kit 744332
7443310220	2.2 µH, 22.4 A, 20.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom22.4 A	Sättigungsstrom 120.9 A	Sättigungsstrom @ 30%44 A	Gleichstromwiderstand4.3 mΩ	MaterialEisenpulver	Nenninduktivität2.1 µH	Eigenresonanzfrequenz70 MHz	Design Kit 744332
7443340330	3.3 µH, 12.3 A, 8.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom12.3 A	Sättigungsstrom 18.4 A	Sättigungsstrom @ 30%10.8 A	Gleichstromwiderstand8.2 mΩ	MaterialFerrite	Nenninduktivität1.55 µH	Eigenresonanzfrequenz81 MHz	Design Kit 744332
7443330330	3.3 µH, 14.1 A, 19.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom14.1 A	Sättigungsstrom 119.3 A	Sättigungsstrom @ 30%22.8 A	Gleichstromwiderstand7.15 mΩ	MaterialFerrite	Nenninduktivität2.6 µH	Eigenresonanzfrequenz51 MHz	Design Kit 744332
7443320330	3.3 µH, 18.2 A, 22.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom18.2 A	Sättigungsstrom 122.4 A	Sättigungsstrom @ 30%24.7 A	Gleichstromwiderstand5.7 mΩ	MaterialFerrite	Nenninduktivität2.5 µH	Eigenresonanzfrequenz44 MHz	Design Kit 744332
7443310330	3.3 µH, 15.5 A, 19.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Performance Nennstrom15.5 A	Sättigungsstrom 119.2 A	Sättigungsstrom @ 30%38.9 A	Gleichstromwiderstand7.7 mΩ	MaterialEisenpulver	Nenninduktivität3.2 µH	Eigenresonanzfrequenz50 MHz	Design Kit 744332
7443310390	3.9 µH, 12.5 A, 16.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.9 µH	Performance Nennstrom12.5 A	Sättigungsstrom 116.4 A	Sättigungsstrom @ 30%35.3 A	Gleichstromwiderstand11 mΩ	MaterialEisenpulver	Nenninduktivität3.75 µH	Eigenresonanzfrequenz50 MHz	Design Kit –
7443340470	4.7 µH, 8.9 A, 7.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom8.9 A	Sättigungsstrom 17.7 A	Sättigungsstrom @ 30%9.5 A	Gleichstromwiderstand13.5 mΩ	MaterialFerrite	Nenninduktivität3.5 µH	Eigenresonanzfrequenz45 MHz	Design Kit –
7443330470	4.7 µH, 11.3 A, 15 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom11.3 A	Sättigungsstrom 115 A	Sättigungsstrom @ 30%17.9 A	Gleichstromwiderstand9.9 mΩ	MaterialFerrite	Nenninduktivität3.8 µH	Eigenresonanzfrequenz49 MHz	Design Kit 744332
7443320470	4.7 µH, 14.9 A, 15.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom14.9 A	Sättigungsstrom 115.6 A	Sättigungsstrom @ 30%17.1 A	Gleichstromwiderstand7.9 mΩ	MaterialFerrite	Nenninduktivität3.2 µH	Eigenresonanzfrequenz43 MHz	Design Kit 744332
7443310470	4.7 µH, 12.5 A, 17.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_IRONPOWDER7443310xxx_3D (rev1).pdf \| 564.7 KB IGS WE-HCC-1210_IRONPOWDER (rev1).igs \| 6.4 MB STP WE-HCC-1210_IRONPOWDER (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom12.5 A	Sättigungsstrom 117.8 A	Sättigungsstrom @ 30%35.5 A	Gleichstromwiderstand11 mΩ	MaterialEisenpulver	Nenninduktivität4.5 µH	Eigenresonanzfrequenz32 MHz	Design Kit 744332
7443340680	6.8 µH, 6.2 A, 7.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Performance Nennstrom6.2 A	Sättigungsstrom 17.4 A	Sättigungsstrom @ 30%8.3 A	Gleichstromwiderstand24 mΩ	MaterialFerrite	Nenninduktivität6.5 µH	Eigenresonanzfrequenz37 MHz	Design Kit –
7443330680	6.8 µH, 8.9 A, 12.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Performance Nennstrom8.9 A	Sättigungsstrom 112.4 A	Sättigungsstrom @ 30%16.6 A	Gleichstromwiderstand15 mΩ	MaterialFerrite	Nenninduktivität4.5 µH	Eigenresonanzfrequenz40 MHz	Design Kit 744332
7443320680	6.8 µH, 12.3 A, 12.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Performance Nennstrom12.3 A	Sättigungsstrom 112.9 A	Sättigungsstrom @ 30%14.2 A	Gleichstromwiderstand11 mΩ	MaterialFerrite	Nenninduktivität5.5 µH	Eigenresonanzfrequenz42 MHz	Design Kit 744332
7443330820	8.2 µH, 8.9 A, 9.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Performance Nennstrom8.9 A	Sättigungsstrom 19.3 A	Sättigungsstrom @ 30%12.5 A	Gleichstromwiderstand15 mΩ	MaterialFerrite	Nenninduktivität2.8 µH	Eigenresonanzfrequenz36 MHz	Design Kit 744332
7443320820	8.2 µH, 11.8 A, 12.3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Performance Nennstrom11.8 A	Sättigungsstrom 112.3 A	Sättigungsstrom @ 30%13.5 A	Gleichstromwiderstand11.8 mΩ	MaterialFerrite	Nenninduktivität5.1 µH	Eigenresonanzfrequenz34 MHz	Design Kit 744332
7443341000	10 µH, 4.4 A, 7.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-8070_7443340xxx_3D (rev1).pdf \| 5.8 MB IGS WE-HCC-8070 (rev1).igs \| 3.4 MB STP WE-HCC-8070 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Performance Nennstrom4.4 A	Sättigungsstrom 17.1 A	Sättigungsstrom @ 30%8.3 A	Gleichstromwiderstand41 mΩ	MaterialFerrite	Nenninduktivität9.8 µH	Eigenresonanzfrequenz29 MHz	Design Kit –
7443331000	10 µH, 6.7 A, 9.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1090_7443330xxx_3D (rev1).pdf \| 843.7 KB IGS WE-HCC-1090 (rev1).igs \| 6.5 MB STP WE-HCC-1090 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Performance Nennstrom6.7 A	Sättigungsstrom 19.4 A	Sättigungsstrom @ 30%11.7 A	Gleichstromwiderstand23.1 mΩ	MaterialFerrite	Nenninduktivität5.5 µH	Eigenresonanzfrequenz35 MHz	Design Kit 744332
7443321000	10 µH, 9.6 A, 9.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-HCC (rev25a).IntLib \| 322.5 KB CDS Cadence_WE-HCC (rev25a).zip \| 3.8 MB EAG Eagle_WE-HCC (rev24b).lbr \| 55.5 KB KIC KiCad_WE-HCC (rev25b).zip \| 1.2 MB CAD-Dateien ZIP 3D 3D_WE-HCC-1210_FERRITE_744332xxxx_3D (rev1).pdf \| 641.2 KB IGS IGS_WE-HCC-1210_FERRITE_744332xxxx (rev1).igs \| 6.4 MB STP WE-HCC-1210_FERRITE (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WE-HCC (rev22a).zip \| 9.6 KB SCS Spectre_WE-HCC (rev24a).mod \| 11.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Performance Nennstrom9.6 A	Sättigungsstrom 19.1 A	Sättigungsstrom @ 30%11.3 A	Gleichstromwiderstand16.7 mΩ	MaterialFerrite	Nenninduktivität7.5 µH	Eigenresonanzfrequenz29 MHz	Design Kit 744332
