Bauform	L (mm)	Montageart
Pitch 27.5 mm	32	THT
Pitch 37.5 mm	42	THT
Pitch 52.5 mm	57	THT

LTSpice-Dateien

LT
LTSpice_WCAP-FTDB (rev24a).zip
|
2.2 KB

Merkmale

Produktserie für DC-Link-Anwendungen
Selbstheilende Eigenschaften
Hohe zu erwartende Lebensdauer
Hohe Ripplestromfähigkeit
Dielektrikum: Polypropylen

Anwendung

AC/DC-Wandler
DC/AC-Wandler
Erneuerbare Energien, Batterieladegeräte, Windkraftanlagen, Solarstromanlagen, Motorantriebe

Application Notes

Artikeldaten

Alle

Pitch 27.5 mm

Pitch 37.5 mm

Pitch 52.5 mm

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	C	V_R(V (DC))	dV/dt(V/µs)	DF @ 1 kHz(%)	I_RIPPLE(A)	R_ISO	Pins	Betriebstemperatur	L(mm)	B(mm)	H(mm)	Verpackung	MusterVerfügbarkeit & Muster
890744427001CS	SPEC1 µF, 1200 V (DC), 90 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x11x20_3D (rev1).pdf \| 198.4 KB IGS 27,5x32x11x20_IGS (rev1).igs \| 2 MB STP 27,5x32x11x20 (rev1).stp \| 628.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität1 µF	Nennspannung1200 V (DC)	Spannungsanstiegsgeschwindigkeit90 V/µs	Verlustfaktor0.07 %	Rippelstrom3.5 A	Isolationswiderstand10 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite11 mm	Höhe20 mm	VerpackungKarton	–Verfügbarkeit prüfen
890724427001CS	SPEC1 µF, 900 V (DC), 70 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x9x18 (rev1).pdf \| 198.6 KB IGS 27,5x32x9x18 (rev1).igs \| 2 MB STP 27,5x32x9x18 (rev1).stp \| 629.7 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität1 µF	Nennspannung900 V (DC)	Spannungsanstiegsgeschwindigkeit70 V/µs	Verlustfaktor0.09 %	Rippelstrom1.5 A	Isolationswiderstand10 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite9 mm	Höhe18 mm	VerpackungKarton	–Verfügbarkeit prüfen
890494427003CS	SPEC3 µF, 1000 V (DC), 75 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x15x24,5 (rev1).pdf \| 198.1 KB IGS 27,5x32x15x24,5 (rev1).igs \| 2 MB STP 27,5x32x15x24,5 (rev1).stp \| 631.7 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität3 µF	Nennspannung1000 V (DC)	Spannungsanstiegsgeschwindigkeit75 V/µs	Verlustfaktor0.08 %	Rippelstrom5.2 A	Isolationswiderstand3.33 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite15 mm	Höhe24.5 mm	VerpackungKarton	–Verfügbarkeit prüfen
890734427005CS	SPEC3 µF, 1100 V (DC), 80 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x16x30 (rev1).pdf \| 199.1 KB IGS 27,5x32x16x30 (rev1).igs \| 2 MB STP 27,5x32x16x30 (rev1).stp \| 630.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität3 µF	Nennspannung1100 V (DC)	Spannungsanstiegsgeschwindigkeit80 V/µs	Verlustfaktor0.08 %	Rippelstrom6.5 A	Isolationswiderstand3.33 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite16 mm	Höhe30 mm	VerpackungKarton	–Verfügbarkeit prüfen
890484427001CS	SPEC5 µF, 500 V (DC), 65 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x11x20 (rev1).pdf \| 198.4 KB IGS 27,5x32x11x20 (rev1).igs \| 2 MB STP 27,5x32x11x20 (rev1).stp \| 628.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität5 µF	Nennspannung500 V (DC)	Spannungsanstiegsgeschwindigkeit65 V/µs	Verlustfaktor0.1 %	Rippelstrom5 A	Isolationswiderstand2 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite11 mm	Höhe20 mm	VerpackungKarton	–Verfügbarkeit prüfen
890744427005CS	SPEC5 µF, 1200 V (DC), 90 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x22x37 (rev1).pdf \| 196.6 KB IGS 27,5x32x22x37 (rev1).igs \| 2.1 MB STP 27,5x32x22x37 (rev1).stp \| 632.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität5 µF	Nennspannung1200 V (DC)	Spannungsanstiegsgeschwindigkeit90 V/µs	Verlustfaktor0.07 %	Rippelstrom10.4 A	Isolationswiderstand2 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite22 mm	Höhe37 mm	VerpackungKarton	–Verfügbarkeit prüfen
890764427009CS	SPEC10 µF, 600 V (DC), 65 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x16x30 (rev1).pdf \| 199.1 KB IGS 27,5x32x16x30 (rev1).igs \| 2 MB STP 27,5x32x16x30 (rev1).stp \| 630.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität10 µF	Nennspannung600 V (DC)	Spannungsanstiegsgeschwindigkeit65 V/µs	Verlustfaktor0.11 %	Rippelstrom11 A	Isolationswiderstand1 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite16 mm	Höhe30 mm	VerpackungKarton	–Verfügbarkeit prüfen
890724427010CS	SPEC10 µF, 900 V (DC), 70 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 27,5x32x22x37 (rev1).pdf \| 196.6 KB IGS 27,5x32x22x37 (rev1).igs \| 2.1 MB STP 27,5x32x22x37 (rev1).stp \| 632.3 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität10 µF	Nennspannung900 V (DC)	Spannungsanstiegsgeschwindigkeit70 V/µs	Verlustfaktor0.09 %	Rippelstrom12.2 A	Isolationswiderstand1 GΩ	Pins2	Betriebstemperatur -40 °C up to +105 °C	Länge32 mm	Breite22 mm	Höhe37 mm	VerpackungKarton	–Verfügbarkeit prüfen
890734428004CS	SPEC15 µF, 1100 V (DC), 40 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 37,5x42x30x45 (rev1).pdf \| 216.2 KB IGS 37,5x42x30x45 (rev1).igs \| 854.9 KB STP 37,5x42x30x45 (rev1).stp \| 256.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität15 µF	Nennspannung1100 V (DC)	Spannungsanstiegsgeschwindigkeit40 V/µs	Verlustfaktor0.15 %	Rippelstrom12.4 A	Isolationswiderstand666.66 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite30 mm	Höhe45 mm	VerpackungKarton	–Verfügbarkeit prüfen
890494428004CS	SPEC25 µF, 1000 V (DC), 37 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 37,5x42x35x50 (rev1).pdf \| 216.8 KB IGS 37,5x42x35x50 (rev1).igs \| 2.1 MB STP 37,5x42x35x50 (rev1).stp \| 649.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität25 µF	Nennspannung1000 V (DC)	Spannungsanstiegsgeschwindigkeit37 V/µs	Verlustfaktor0.15 %	Rippelstrom19.2 A	Isolationswiderstand400 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite35 mm	Höhe50 mm	VerpackungKarton	–Verfügbarkeit prüfen
890744428006CS	SPEC25 µF, 1200 V (DC), 45 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 3D_890744428006CS (rev1).pdf \| 83.1 KB IGS IGS_890744428006CS (rev1).igs \| 856.3 KB STP STP_890744428006CS (rev1).stp \| 256.9 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität25 µF	Nennspannung1200 V (DC)	Spannungsanstiegsgeschwindigkeit45 V/µs	Verlustfaktor0.13 %	Rippelstrom25.1 A	Isolationswiderstand400 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite45 mm	Höhe60 mm	VerpackungKarton	–Verfügbarkeit prüfen
890744429002CS	SPEC25 µF, 1200 V (DC), 23 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 3D_890744429002CS (rev1).pdf \| 202.2 KB IGS IGS_890744429002CS (rev1).igs \| 2.1 MB STP STP_890744429002CS (rev1).stp \| 663.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität25 µF	Nennspannung1200 V (DC)	Spannungsanstiegsgeschwindigkeit23 V/µs	Verlustfaktor0.24 %	Rippelstrom12.6 A	Isolationswiderstand400 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite35 mm	Höhe50 mm	VerpackungKarton	–Verfügbarkeit prüfen
890734428008CS	SPEC30 µF, 1100 V (DC), 40 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 3D_890734428008CS (rev1).pdf \| 200.5 KB IGS IGS_890734428008CS (rev1).igs \| 2.1 MB STP STP_890734428008CS (rev1).stp \| 650 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität30 µF	Nennspannung1100 V (DC)	Spannungsanstiegsgeschwindigkeit40 V/µs	Verlustfaktor0.15 %	Rippelstrom24.8 A	Isolationswiderstand333.33 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite45 mm	Höhe60 mm	VerpackungKarton	–Verfügbarkeit prüfen
890484428002CS	SPEC35 µF, 500 V (DC), 30 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 3D_890484428002CS (rev1).pdf \| 215.2 KB IGS IGS_890484428002CS (rev1).igs \| 2.1 MB STP STP_890484428002CS (rev1).stp \| 647.6 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität35 µF	Nennspannung500 V (DC)	Spannungsanstiegsgeschwindigkeit30 V/µs	Verlustfaktor0.15 %	Rippelstrom13.5 A	Isolationswiderstand285.71 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite24 mm	Höhe36 mm	VerpackungKarton	–Verfügbarkeit prüfen
890764428004CS	SPEC40 µF, 600 V (DC), 30 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 3D_890764428004CS (rev1).pdf \| 216.2 KB IGS IGS_890764428004CS (rev1).igs \| 2.1 MB STP STP_890764428004CS (rev1).stp \| 648 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität40 µF	Nennspannung600 V (DC)	Spannungsanstiegsgeschwindigkeit30 V/µs	Verlustfaktor0.2 %	Rippelstrom23 A	Isolationswiderstand250 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge42 mm	Breite30 mm	Höhe45 mm	VerpackungKarton	–Verfügbarkeit prüfen
890494429003CS	SPEC40 µF, 1000 V (DC), 17 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x35x50 (rev1).pdf \| 202.2 KB IGS 52,5x57x35x50 (rev1).igs \| 2.1 MB STP 52,5x57x35x50 (rev1).stp \| 663.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität40 µF	Nennspannung1000 V (DC)	Spannungsanstiegsgeschwindigkeit17 V/µs	Verlustfaktor0.28 %	Rippelstrom15.4 A	Isolationswiderstand250 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite35 mm	Höhe50 mm	VerpackungKarton	–Verfügbarkeit prüfen
890744429005CS	SPEC40 µF, 1200 V (DC), 23 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x45x65 (rev1).pdf \| 200 KB IGS 52,5x57x45x65 (rev1).igs \| 2.1 MB STP 52,5x57x45x65 (rev1).stp \| 661 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität40 µF	Nennspannung1200 V (DC)	Spannungsanstiegsgeschwindigkeit23 V/µs	Verlustfaktor0.24 %	Rippelstrom20.1 A	Isolationswiderstand250 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite45 mm	Höhe65 mm	VerpackungKarton	–Verfügbarkeit prüfen
890734429007CS	SPEC50 µF, 1100 V (DC), 20 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x45x65 (rev1).pdf \| 200 KB IGS 52,5x57x45x65 (rev1).igs \| 2.1 MB STP 52,5x57x45x65 (rev1).stp \| 661 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität50 µF	Nennspannung1100 V (DC)	Spannungsanstiegsgeschwindigkeit20 V/µs	Verlustfaktor0.27 %	Rippelstrom19.3 A	Isolationswiderstand200 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite45 mm	Höhe65 mm	VerpackungKarton	–Verfügbarkeit prüfen
890714429003CS	SPEC50 µF, 800 V (DC), 15 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x35x50 (rev1).pdf \| 202.2 KB IGS 52,5x57x35x50 (rev1).igs \| 2.1 MB STP 52,5x57x35x50 (rev1).stp \| 663.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität50 µF	Nennspannung800 V (DC)	Spannungsanstiegsgeschwindigkeit15 V/µs	Verlustfaktor0.33 %	Rippelstrom16.8 A	Isolationswiderstand200 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite35 mm	Höhe50 mm	VerpackungKarton	–Verfügbarkeit prüfen
890724429005CS	SPEC50 µF, 900 V (DC), 15 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x35x50 (rev1).pdf \| 202.2 KB IGS 52,5x57x35x50 (rev1).igs \| 2.1 MB STP 52,5x57x35x50 (rev1).stp \| 663.4 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität50 µF	Nennspannung900 V (DC)	Spannungsanstiegsgeschwindigkeit15 V/µs	Verlustfaktor0.31 %	Rippelstrom17.9 A	Isolationswiderstand200 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite35 mm	Höhe50 mm	VerpackungKarton	–Verfügbarkeit prüfen
890494429005CS	SPEC50 µF, 1000 V (DC), 17 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x45x55 (rev1).pdf \| 199.8 KB IGS 52,5x57x45x55 (rev1).igs \| 2.1 MB STP 52,5x57x45x55 (rev1).stp \| 662.2 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität50 µF	Nennspannung1000 V (DC)	Spannungsanstiegsgeschwindigkeit17 V/µs	Verlustfaktor0.28 %	Rippelstrom19.2 A	Isolationswiderstand200 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite45 mm	Höhe55 mm	VerpackungKarton	–Verfügbarkeit prüfen
890764429002CS	SPEC60 µF, 600 V (DC), 15 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x29,5x43,5 (rev1).pdf \| 200.3 KB IGS 52,5x57x29,5x43,5 (rev1).igs \| 2.1 MB STP 52,5x57x29,5x43,5 (rev1).stp \| 662.7 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität60 µF	Nennspannung600 V (DC)	Spannungsanstiegsgeschwindigkeit15 V/µs	Verlustfaktor0.36 %	Rippelstrom18.5 A	Isolationswiderstand166.66 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite29.5 mm	Höhe43.5 mm	VerpackungKarton	–Verfügbarkeit prüfen
890724429010CS	SPEC75 µF, 900 V (DC), 15 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x45x65 (rev1).pdf \| 83.7 KB IGS 52,5x57x45x65 (rev1).igs \| 717.5 KB STP 52,5x57x45x65 (rev1).stp \| 661 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität75 µF	Nennspannung900 V (DC)	Spannungsanstiegsgeschwindigkeit15 V/µs	Verlustfaktor0.31 %	Rippelstrom25.7 A	Isolationswiderstand133.33 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite45 mm	Höhe65 mm	VerpackungKarton	–Verfügbarkeit prüfen
890484429001CS	SPEC75 µF, 500 V (DC), 15 V/µs	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-FTDB (rev25a).IntLib \| 3.5 MB CDS Cadence_WCAP-FTDB (rev23a).zip \| 1.9 MB EAG Eagle_WCAP-FTDB (rev22a).lbr \| 54.4 KB KIC KiCad_WCAP-FTDB (rev26b).zip \| 731.2 KB CAD-Dateien ZIP 3D 52,5x57x29,5x43,5 (rev1).pdf \| 200.3 KB IGS 52,5x57x29,5x43,5 (rev1).igs \| 2.1 MB STP 52,5x57x29,5x43,5 (rev1).stp \| 662.7 KB Elektrische Modelle ZIP PSP PSpice_WCAP-FTDB (rev24a).zip \| 6.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kapazität75 µF	Nennspannung500 V (DC)	Spannungsanstiegsgeschwindigkeit15 V/µs	Verlustfaktor0.35 %	Rippelstrom16 A	Isolationswiderstand133.33 MΩ	Pins4	Betriebstemperatur -40 °C up to +105 °C	Länge57 mm	Breite29.5 mm	Höhe43.5 mm	VerpackungKarton	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

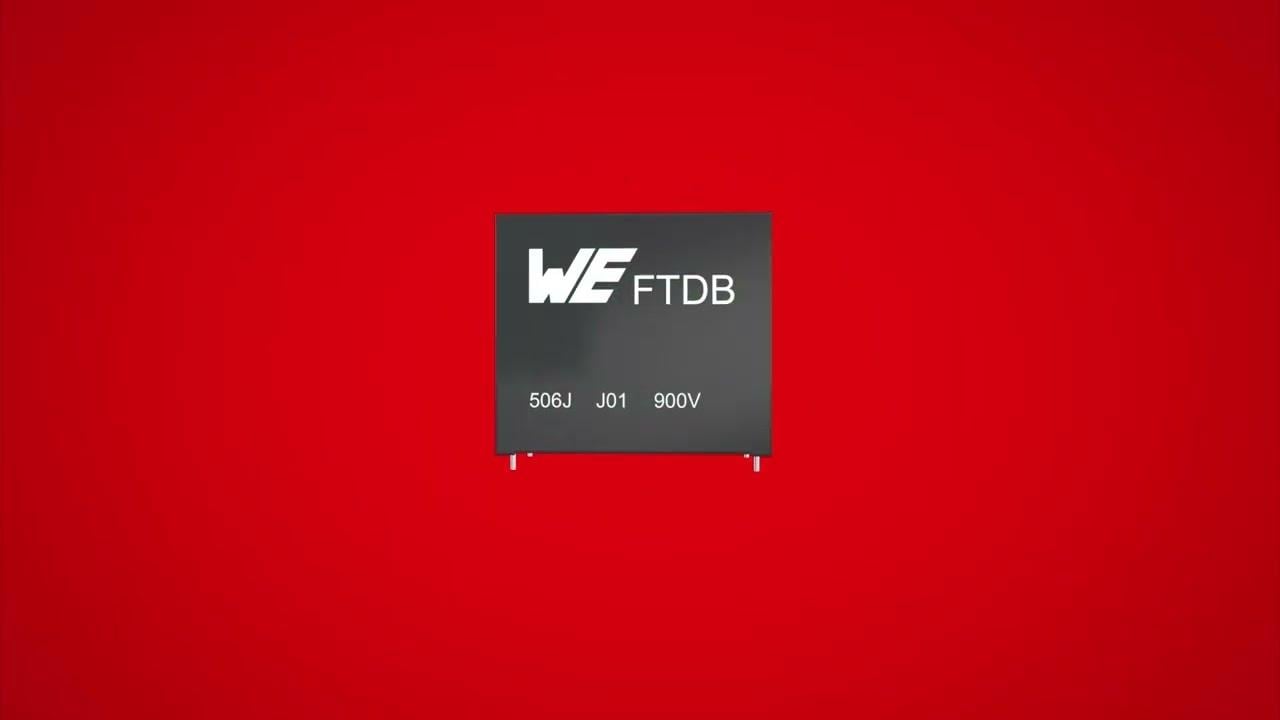

Let's meet our new WE-FTDB DC-Link Capacitor Series

WCAP-FTDB: Folien Kondensatoren THT DC-Link Boxed (MKP)

Für die neue Produktserie DC-Link Folienkondensatoren wird eine metallisierte Polypropylenfolie (MKP) eingesetzt. Dadurch ergeben sich folgende Merkmale und Eigenschaften:

Hohe Rippelstrom-Belastbarkeit
Hohe Spannungsfestigkeit (bis 1200 VDC)
Hohe erwartbare Lebensdauer
Kapazitätsbereich: 1 µF - 75 µF
Betriebstemperatur: -40 °C bis 105 °C

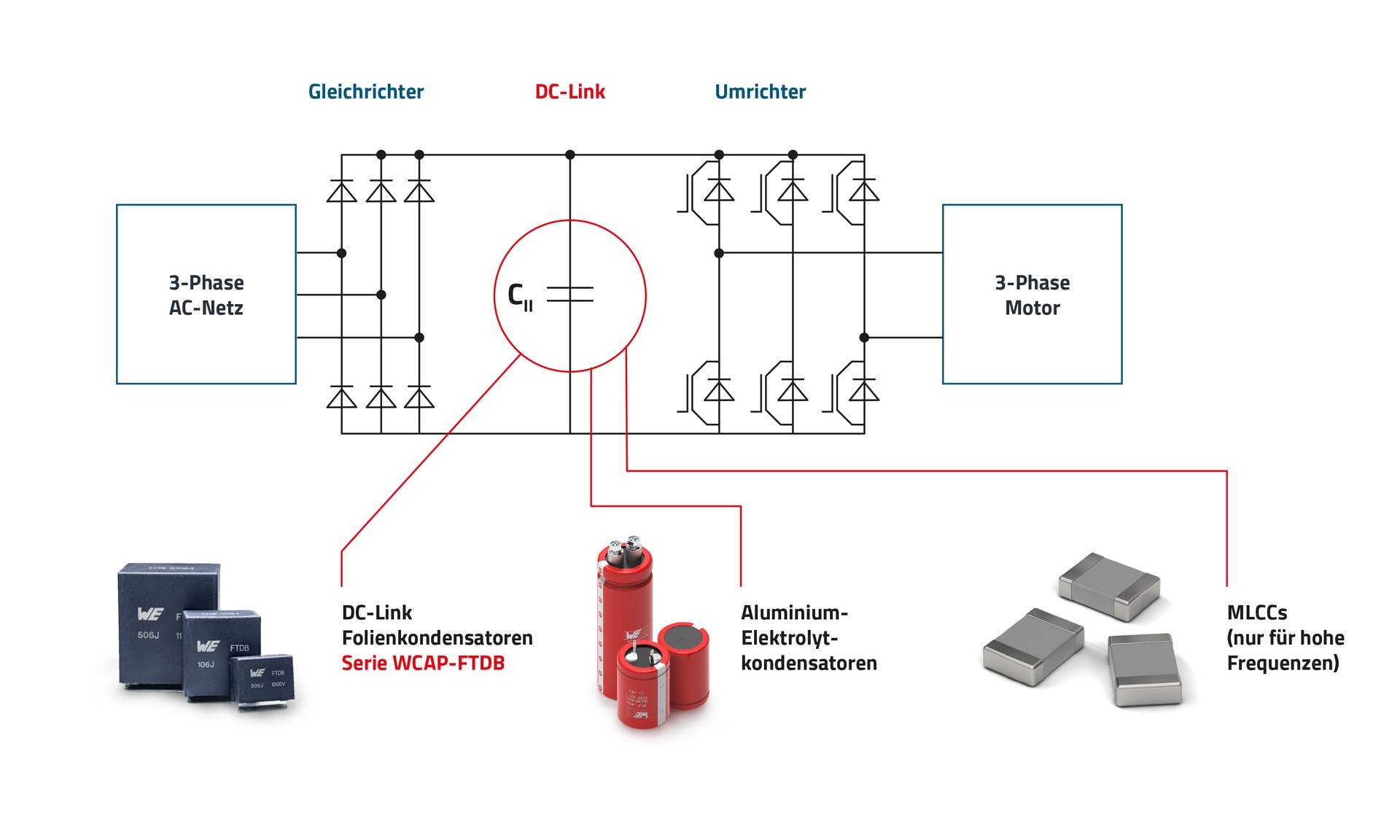

Zwischenkreisanwendung

Für die DC-Link Anwendung (Zwischenkreisanwendung) können Folienkondensatoren, Aluminium Elektrolytkondensatoren oder MLCCs eingesetzt werden. Wesentliche Unterschiede bestehen unter anderem hinsichtlich der Nennspannung, der möglichen Kapazität und der Bauform/Größe des Kondensators. Zwischenkreisanwendungen sind z.B. Frequenzumrichter, Solarwechselrichter und DC-Ladegeräte im Bereich der Elektromobilität. Das Schaubild zeigt eine vereinfachte Darstellung eines dreiphasigen Umrichters.

Anwendungsbeispiele

USV - Unterbrechungsfreie Stromversorgungen

Messungen

Redexpert

Mit der Hilfe von REDEXPERT finden Sie den passenden Kondensator basierend auf Ihren technischen Anforderungen. Das Tool unterstützt beispielsweise mit Messwerten für Kapazität, Impedanz, ESR und Verlustfaktor (DF). Die Fähigkeit, einzelnen Komponenten miteinander hinsichtlich der Messwerte vergleichen zu können, ermöglicht eine komfortable Bauteilauswahl.

REDEXPERT

Videos

How to choose the right capacitor type for a circuit?! || Film vs. Ceramic vs. Electrolytic

WCAP-FTDB DC-Link
