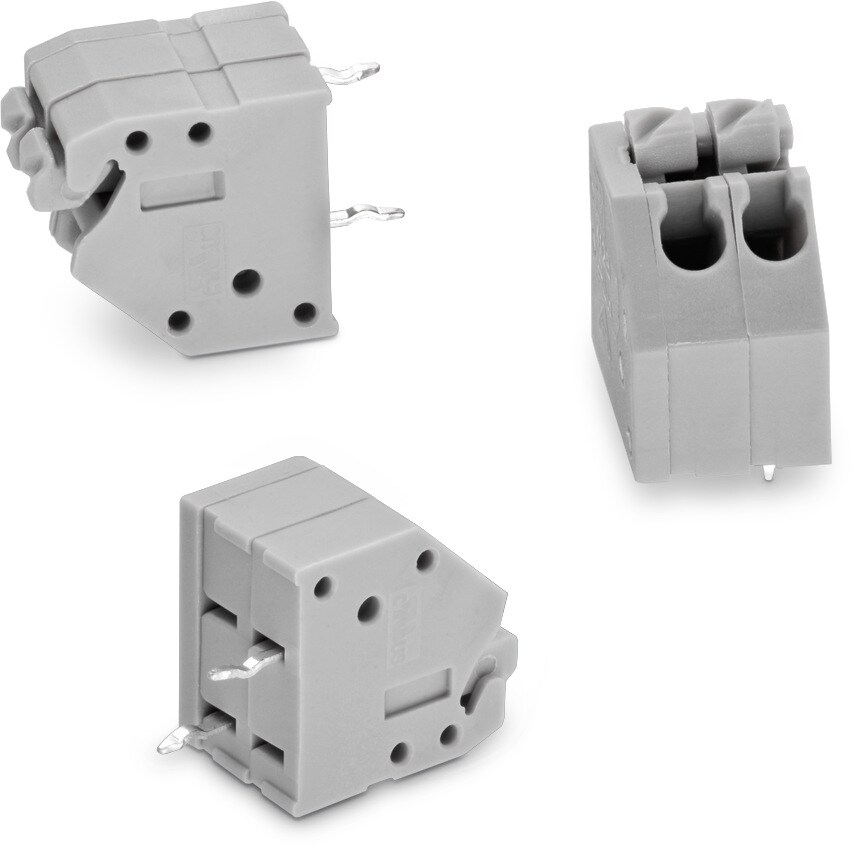

WR-TBL Series 412MB - 3.50 mm Screwless 45° Entry - 2.08 mm² Wires

Kind Properties
P3.5 mm
Material Properties
IsolationsmaterialPA66
Isolation BrennbarkeitsklasseUL94 V-0
KontaktmaterialPhosphorbronze
KontaktbeschichtungZinn
General Information
Betriebstemperatur-40 bis zu +105 °C
EinhaltungRoHS
Electrical Properties
IR cULus6 A
IR VDE2 A
Arbeitsspannung250 V (AC); 300 V (AC)
Arbeitsspannung [cULus]300 V (AC)
Arbeitsspannung [VDE]250 V (AC)
Spannungsfestigkeit [cULus]1600 V (AC)
Spannungsfestigkeit [VDE]2500 V (AC)
Kontaktwiderstand [cULus]20 mΩ
Kontaktwiderstand [VDE]20 mΩ
Mechanical Properties
Kabellänge7.5 up to 8.5 (mm)
Wire Properties
Solid Wire Section (AWG)14 to 20 (AWG)
Solid Wire Section (Metric)2.08 to 0.518 (mm²)
Stranded Wire Section (AWG)14 to 20 (AWG)
Stranded Wire Section (Metric)2.08 to 0.518 (mm²)
Certification
cULus ZulassungE315414
VDE-Zulassung40036145
Packaging Properties
VerpackungKarton

Artikeldaten

Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionIR VDE
(A)
Design Kit Muster
691412120002MBSPEC
6 Dateien 2 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120003MBSPEC
6 Dateien 3 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2691001
691412120004MBSPEC
6 Dateien 4 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120005MBSPEC
6 Dateien 5 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120006MBSPEC
6 Dateien 6 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120007MBSPEC
6 Dateien 7 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120008MBSPEC
6 Dateien 8 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120009MBSPEC
6 Dateien 9 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120010MBSPEC
6 Dateien 10 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120011MBSPEC
6 Dateien 11 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
691412120012MBSPEC
6 Dateien 12 Screwless PCB Nein 45° 14 to 20 (AWG) 2.08 to 0.518 (mm²) 2
Artikel Nr. Daten­blatt
691412120002MBSPEC
691412120003MBSPEC
691412120004MBSPEC
691412120005MBSPEC
691412120006MBSPEC
691412120007MBSPEC
691412120008MBSPEC
691412120009MBSPEC
691412120010MBSPEC
691412120011MBSPEC
691412120012MBSPEC
Muster
Artikel Nr. Daten­blatt DownloadsPinsAnwendungPCB/Kabel/PanelModularityTypWire SectionIR VDE
(A)
Design Kit Muster
