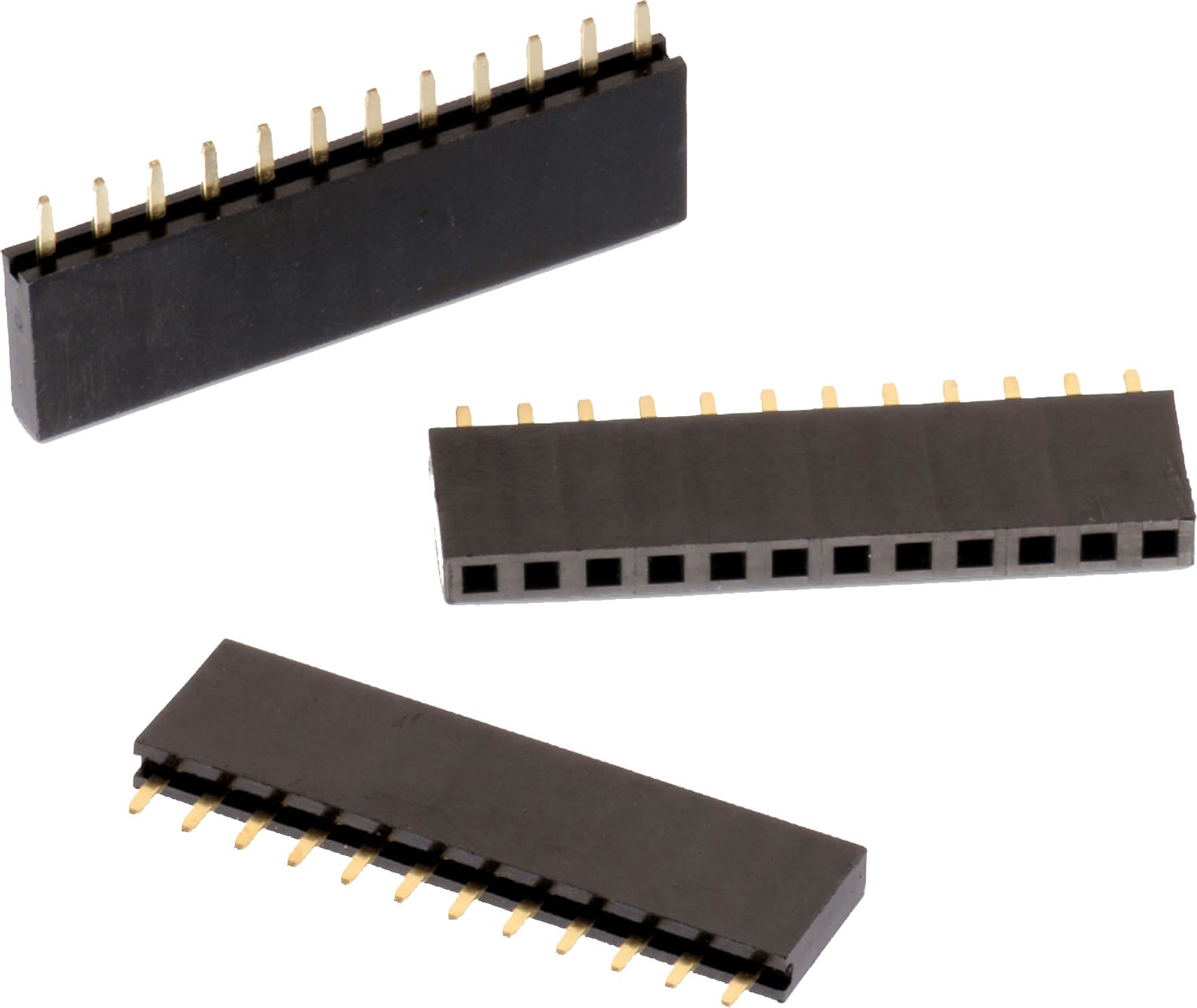

WR-PHD 2.54 mm Socket Header | Elektromechanische Bauelemente

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	2; 3; 4; 5; 6; 7; 8; 9; 10; 12; 13; 14; 15; 16; 18; 20; 22; 24; 32; 36; 40

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Raster	2.54 mm
Haltbarkeit	30 Mating cycles; 500 Mating cycles
Reihen	Single
Gender	Socket Header
Typ	Gerade

Electrical Properties
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tray

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Pins	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit
	61300211821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300211821_1 (rev1).pdf \| 40.6 KB IGS 61300211821 (rev1).iges \| 337.6 KB STP 61300211821 (rev1).stp \| 139.7 KB	2	Single	Socket Header	Gerade	3	Tray	–
	61300311821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300311821_1 (rev1).pdf \| 43.7 KB IGS 61300311821 (rev1).igs \| 403 KB STP 61300311821 (rev1).stp \| 164 KB	3	Single	Socket Header	Gerade	3	Tray	–
	61300411821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300411821_1 (rev1).pdf \| 46.9 KB IGS 61300411821 (rev1).iges \| 471.3 KB STP 61300411821 (rev1).stp \| 194.2 KB	4	Single	Socket Header	Gerade	3	Tray	–
	61300511821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300511821_1 (rev1).pdf \| 51 KB IGS 61300511821 (rev1).igs \| 536.7 KB STP 61300511821 (rev1).stp \| 217.9 KB	5	Single	Socket Header	Gerade	3	Tray	–
	61300611821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300611821_1 (rev1).pdf \| 56.7 KB IGS 61300611821 (rev1).igs \| 603.4 KB STP 61300611821 (rev1).stp \| 244.9 KB	6	Single	Socket Header	Gerade	3	Tray	–
	61300711821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300711821_1 (rev1).pdf \| 60.5 KB IGS 61300711821 (rev1).igs \| 670.4 KB STP 61300711821 (rev1).stp \| 271.7 KB	7	Single	Socket Header	Gerade	3	Tray	–
	61300811821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300811821_1 (rev1).pdf \| 64.2 KB IGS 61300811821 (rev1).iges \| 738.5 KB STP 61300811821 (rev1).stp \| 303.3 KB	8	Single	Socket Header	Gerade	3	Tray	613001
	61300911821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61300911821_1 (rev1).pdf \| 68 KB IGS 61300911821 (rev1).igs \| 804.5 KB STP 61300911821 (rev1).stp \| 325.5 KB	9	Single	Socket Header	Gerade	3	Tray	–
	61301011821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301011821_1 (rev1).pdf \| 71.2 KB IGS 61301011821 (rev1).igs \| 871.5 KB STP 61301011821 (rev1).stp \| 352.3 KB	10	Single	Socket Header	Gerade	3	Tray	612690 613001
	61301211821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301211821_1 (rev1).pdf \| 78.7 KB IGS 61301211821 (rev1).igs \| 1005.6 KB STP 61301211821 (rev1).stp \| 406.1 KB	12	Single	Socket Header	Gerade	3	Tray	–
	61301311821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301311821_1 (rev1).pdf \| 82.5 KB IGS 61301311821 (rev1).igs \| 1 MB STP 61301311821 (rev1).stp \| 439.4 KB	13	Single	Socket Header	Gerade	3	Tray	–
	61301411821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301411821_1 (rev1).pdf \| 86.3 KB IGS 61301411821 (rev1).igs \| 1.1 MB STP 61301411821 (rev1).stp \| 460 KB	14	Single	Socket Header	Gerade	3	Tray	–
NEU	61301511821	SPEC	3 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB	15	–	–	–	3	–	–
	61301611821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301611821_1 (rev1).pdf \| 93.9 KB IGS 61301611821 (rev1).igs \| 1.2 MB STP 61301611821 (rev1).stp \| 513.9 KB	16	Single	Socket Header	Gerade	3	Tray	–
	61301811821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61301811821_1 (rev1).pdf \| 101 KB IGS 61301811821 (rev1).igs \| 1.4 MB STP 61301811821 (rev1).stp \| 567.5 KB	18	Single	Socket Header	Gerade	3	Tray	–
	61302011821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302011821_1 (rev1).pdf \| 107.5 KB IGS 61302011821 (rev1).iges \| 1.5 MB STP 61302011821 (rev1).stp \| 632.5 KB	20	Single	Socket Header	Gerade	3	Tray	613001
	61302211821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302211821_1 (rev1).pdf \| 115.2 KB IGS 61302211821 (rev1).igs \| 1.6 MB STP 61302211821 (rev1).stp \| 678.5 KB	22	Single	Socket Header	Gerade	3	Tray	–
	61302411821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61302411821_1 (rev1).pdf \| 122.8 KB IGS 61302411821 (rev1).igs \| 1.8 MB STP 61302411821 (rev1).stp \| 734.2 KB	24	Single	Socket Header	Gerade	3	Tray	–
	61303211821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303211821_1 (rev1).pdf \| 153.6 KB IGS 61303211821 (rev1).igs \| 2.3 MB STP 61303211821 (rev1).stp \| 957.7 KB	32	Single	Socket Header	Gerade	3	Tray	–
	61303611821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61303611821_1 (rev1).pdf \| 169.1 KB IGS 61303611821 (rev1).igs \| 2.6 MB STP 61303611821 (rev1).stp \| 1 MB	36	Single	Socket Header	Gerade	3	Tray	–
	61304011821	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev24b).lbr \| 5.2 MB CAD-Dateien ZIP 3D 61304011821_1 (rev1).pdf \| 182.3 KB IGS 61304011821 (rev1).igs \| 2.9 MB STP 61304011821 (rev1).stp \| 1.2 MB	40	Single	Socket Header	Gerade	3	Tray	–

	Artikel Nr.	Datenblatt
	61300211821	SPEC
	61300311821	SPEC
	61300411821	SPEC
	61300511821	SPEC
	61300611821	SPEC
	61300711821	SPEC
	61300811821	SPEC
	61300911821	SPEC
	61301011821	SPEC
	61301211821	SPEC
	61301311821	SPEC
	61301411821	SPEC
NEU	61301511821	SPEC
	61301611821	SPEC
	61301811821	SPEC
	61302011821	SPEC
	61302211821	SPEC
	61302411821	SPEC
	61303211821	SPEC
	61303611821	SPEC
	61304011821	SPEC
