VDC 3.3 bis 85 VIPeak 10 bis 200 AWmax 0.02 bis 1.1 J
WE-VD Disk Varistor
VDC 18 bis 1465 VIPeak 100 bis 10000 AWmax 0.7 bis 620 J

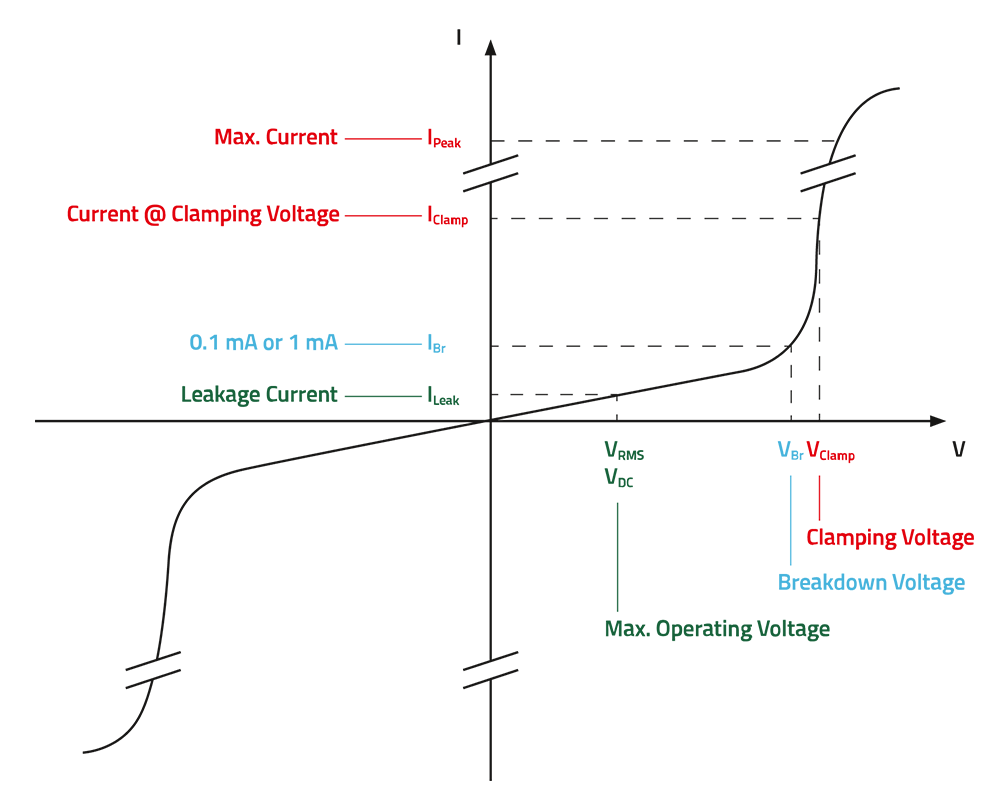

Überspannungsschutz
Überspannungsschutz
Disk-Varistoren finden im Überspannungsschutz Einsatz. Dabei kommt es auf eine ausreichend niedrige Klemmspannung VClamp an, so dass empfindliche Elektronikbauteile der Schaltung keine Spannungsspitzen abbekommen. Ab der Klemmspannung steigt die Spannung kaum noch weiter an, sie wird "geklemmt". Steil ansteigende Ströme werden niederohmig abgeleitet. Steigt der Strom über IPeak, dann kann es zur Zerstörung des Disk-Varistors kommen. Die maximale Betriebsspannung liegt deutlich unter der Klemmspannung.

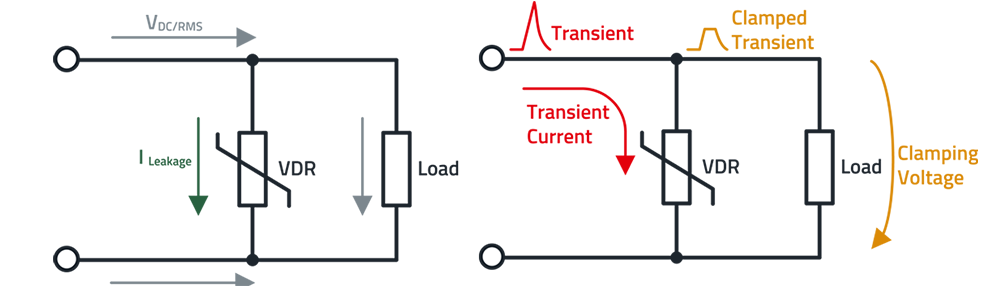

Funktionalität während des normalen Betriebs und bei Überspannungen
Beim Überspannungsschutz wird ein empfindliches elektronisches Bauteil (Load) durch einen parallel geschalteten Ableitpfad (VDR) geschützt, der dann leitend wird, wenn die Durchbruchspannung des Schutzelements (VDR) erreicht wird. Auf diese Weise erreicht die Überspannung (Transient) nicht die empfindliche Last (Load) und wird auf die Klemmspannung (Clamping Voltage) "geklemmt".
