WE-CLFS Netzfilter

Bauform	L (mm)	B (mm)	H (mm)	Montageart

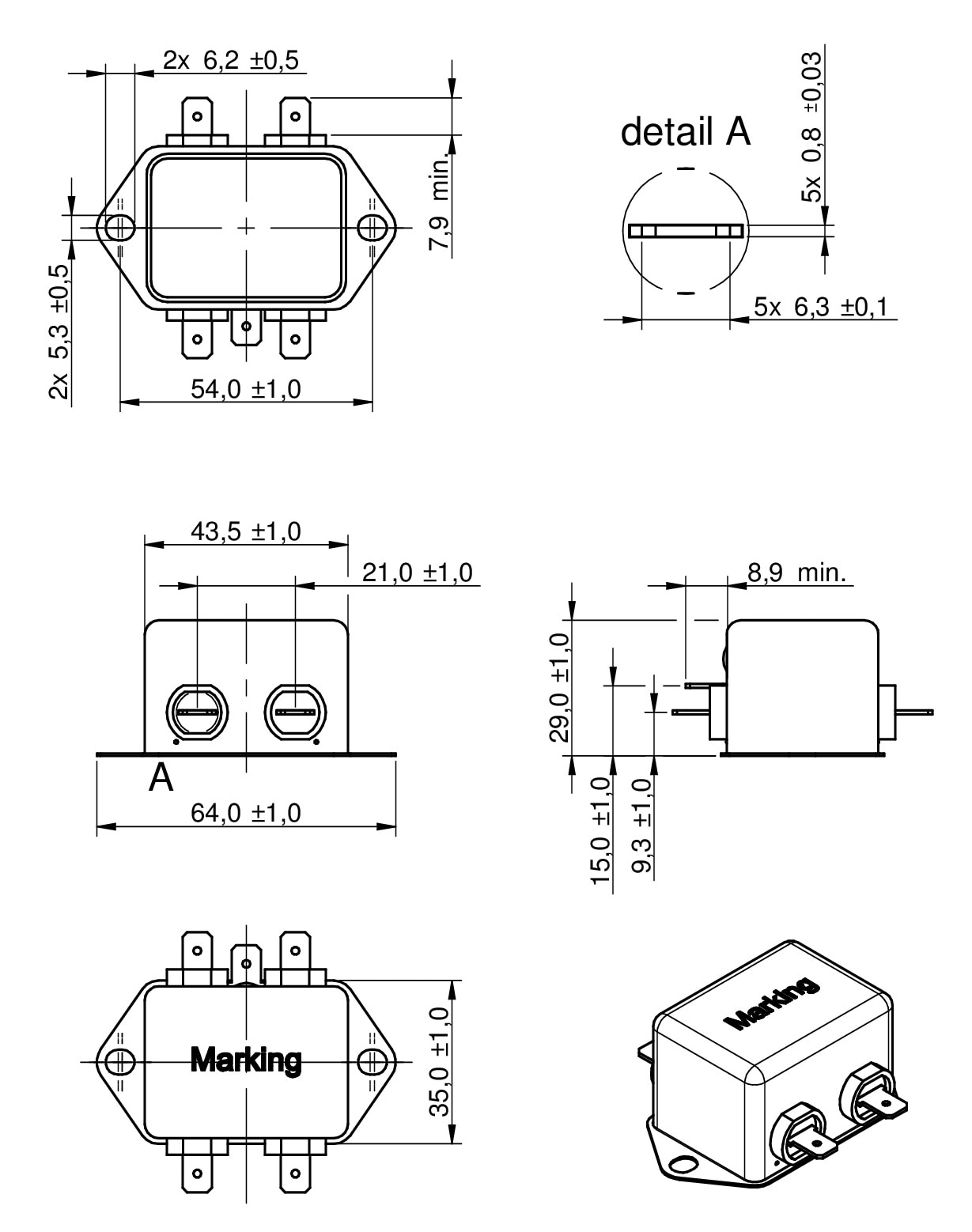

Single-Stage	64	35	29	Chassis
Single Stage Low Leakage	64	35	29	Chassis

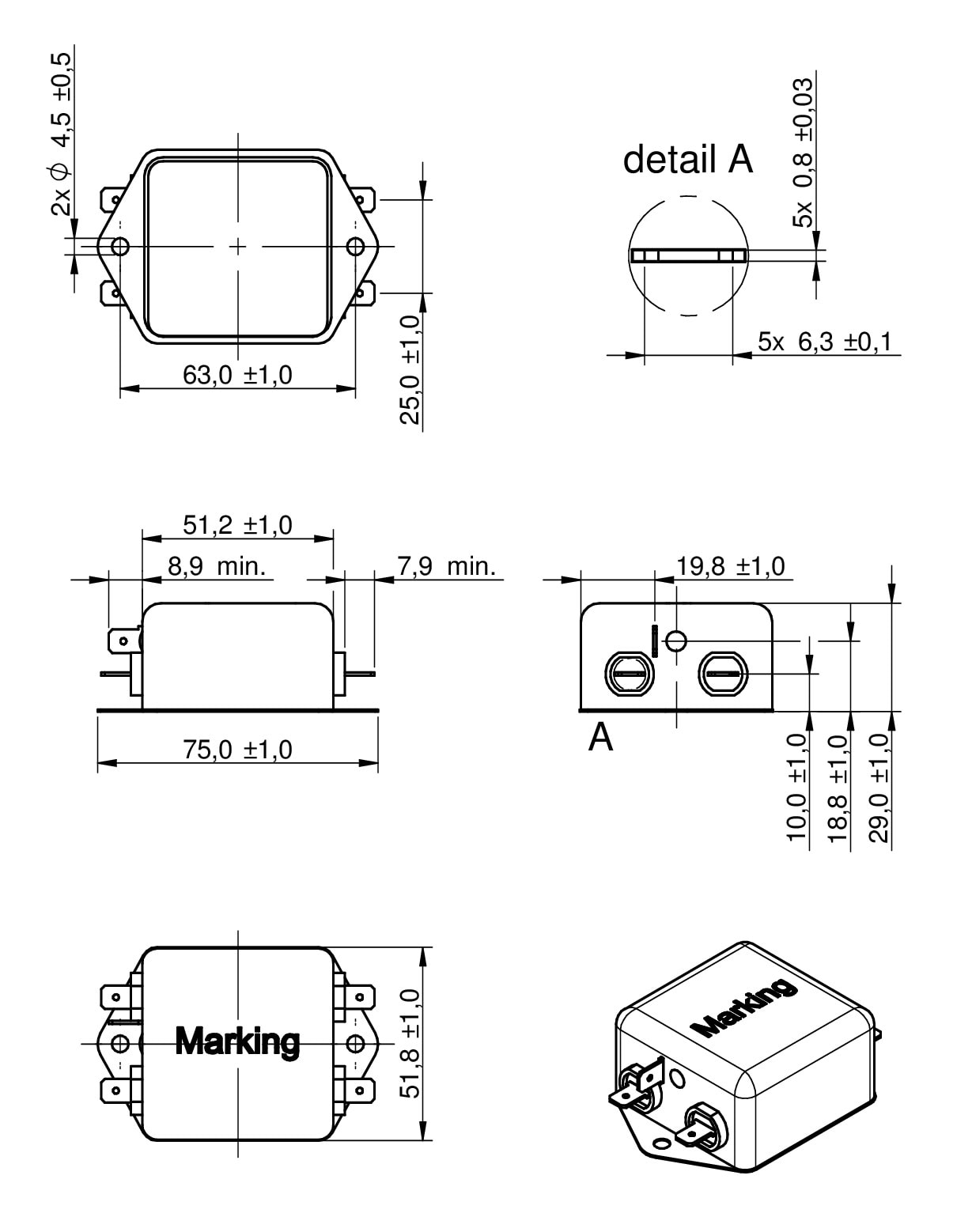

Single-Stage-Advanced	75	51.8	29	Chassis
Single Stage Advanced Low Leakage	75	51.8	29	Chassis

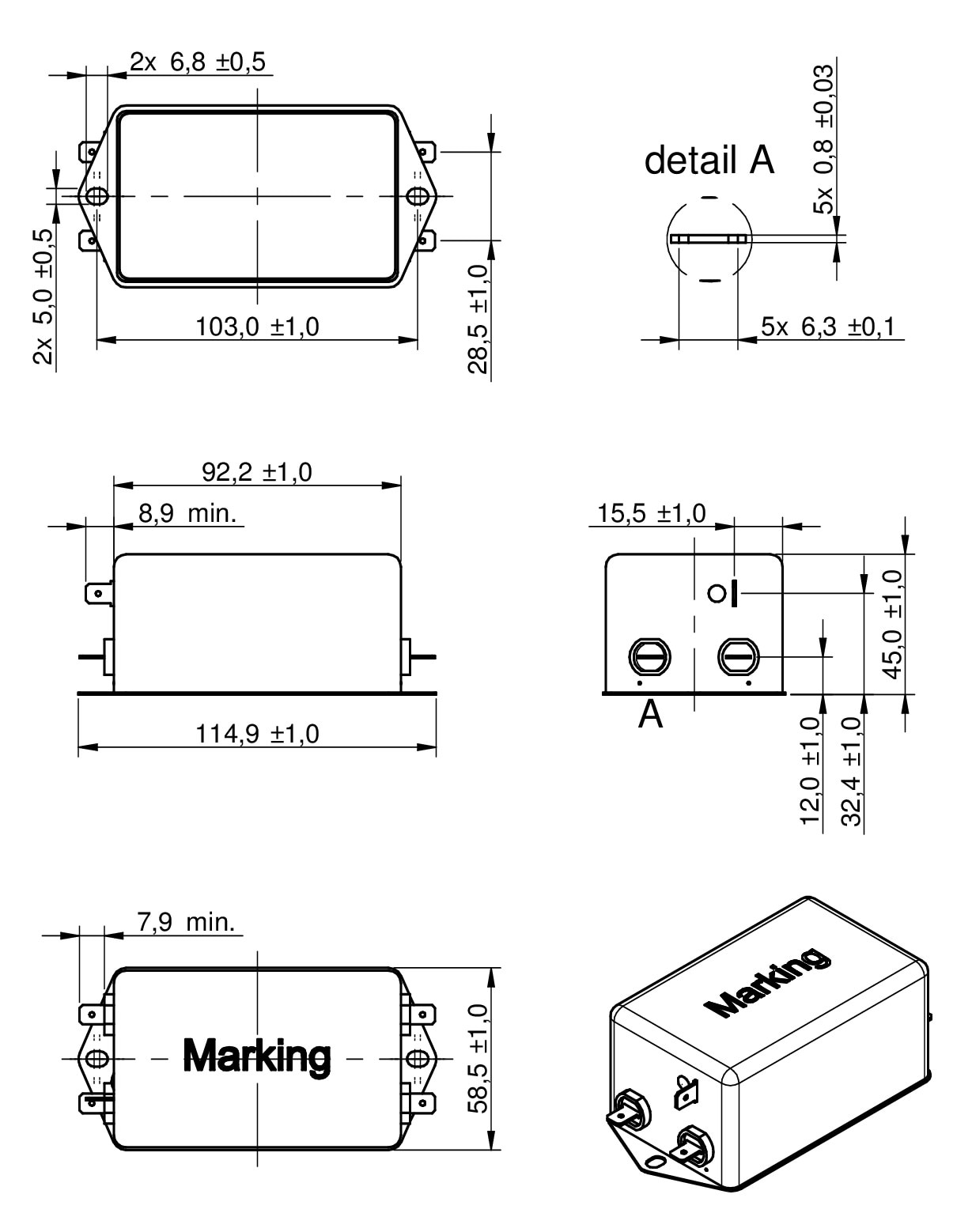

Two-Stage	114.9	58.5	45	Chassis
Two Stage Low Leakage	114.9	58.5	45	Chassis

LTSpice-Dateien

LT

LTSpice_WE-CLFS (rev25a).zip

|

5.6 MB

Merkmale

Einphasen Filter
Hohe Einfügedämpfung über breiten Frequenzbereich für Gleich- und Gegentaktstörungen
Einfaches Verbinden durch Flachstecker. Passende Flachstecker (6.3 x 0.8 mm) finden Sie hier
Schnelle Chassisbefestigung
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 25/100/21
Zertifizierungen: cULus (UL 60939-3, CSA 22.2 No. 8), VDE (IEC/EN 60939-2)
UL 60939-3 ersetzt UL 1283 für Gerätefilter
EU-Konformitätserklärung
UK-Konformitätserklärung
Single Stage:
Sehr kompakte Bauform
Single-Stage Advanced:
Erhöhte Dämpfung von Gegentaktstörungen
Two-Stage:
Extreme Dämpfung von Gegen- und Gleichtaktstörungen
Low Leakage Version
Ohne Y-Kondensatoren, für einen Leckstrom von nahezu 0mA
Geeignet für Industrieanwendungen mit strikten Anforderungen ggü. dem Leckstrom oder bereits ausgeschöpften Leckstromwerten innerhalb der Applikation.

Anwendung

Industrieelektronik
Schaltnetzteile
Telekommunikation
Haushaltsgeräte
DC-Applikationen

Application Notes

Artikeldaten

Alle

Single-Stage

Single Stage Low Leakage

Single-Stage-Advanced

Single Stage Advanced Low Leakage

Two-Stage

Two Stage Low Leakage

Alle zurücksetzen

Artikeldaten filtern

Artikel in 6 Produktserien anzeigen

Artikel in 6 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R (A)	L (mH)	R_{DC max.} (mΩ)	R (kΩ)	C_X (µF)	C_Y (nF)	I_Leak (mA)	V_R (V)	V_{T AC} (V (AC))	V_{T DC} (V (DC))	B (mm)	L (mm)	H (mm)	Alpha-Rack
810911001	1.5 A, 20 mH, 300 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 1.5 A	Induktivität 20 mH	Gleichstromwiderstand 300 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.1 µF	Y2-Kapazität 2.2 nF	Leckstrom 0.173 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707015
810911001112	1.5 A, 20 mH, 300 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 1.5 A	Induktivität 20 mH	Gleichstromwiderstand 300 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.1 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707017
810911003	3 A, 10 mH, 100 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 3 A	Induktivität 10 mH	Gleichstromwiderstand 100 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.22 µF	Y2-Kapazität 2.2 nF	Leckstrom 0.173 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707015
810911003112	3 A, 10 mH, 100 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810911003112 (rev1).igs \| 2.1 MB STP Download_STP_810911003112 (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 3 A	Induktivität 10 mH	Gleichstromwiderstand 100 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.22 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707017
810911006	6 A, 2.2 mH, 30 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 2.2 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707015
810911006112	6 A, 2.2 mH, 30 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 2.2 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707017
810911008	8 A, 2.2 mH, 20 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 8 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707015
810911008112	8 A, 2.2 mH, 20 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 8 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707017
810911010	10 A, 1 mH, 15 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Single-Stage (rev1).igs \| 2.1 MB STP Download_STP_WE-CLFS-Single-Stage (rev1).stp \| 529 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 1 mH	Gleichstromwiderstand 15 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.68 µF	Y2-Kapazität 6.8 nF	Leckstrom 0.534 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707015
810911010112	10 A, 1 mH, 15 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810911001112 (rev1).igs \| 2.1 MB STP Download_STP_810911001112 (rev1).stp \| 529 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 1 mH	Gleichstromwiderstand 15 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.68 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 35 mm	Länge 64 mm	Höhe 29 mm	Alpha-Rack 742707017
810912001	1.5 A, 20 mH, 300 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 1.5 A	Induktivität 20 mH	Gleichstromwiderstand 300 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.22 µF	Y2-Kapazität 2.2 nF	Leckstrom 0.173 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912001112	1.5 A, 20 mH, 300 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 1.5 A	Induktivität 20 mH	Gleichstromwiderstand 300 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.22 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912003	3 A, 10 mH, 100 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 3 A	Induktivität 10 mH	Gleichstromwiderstand 100 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.33 µF	Y2-Kapazität 3.3 nF	Leckstrom 0.259 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912003112	3 A, 10 mH, 100 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 3 A	Induktivität 10 mH	Gleichstromwiderstand 100 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.33 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75000 mm	Höhe 29 mm	Alpha-Rack 742707017
810912006	6 A, 10 mH, 50 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 10 mH	Gleichstromwiderstand 50 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.33 µF	Y2-Kapazität 3.3 nF	Leckstrom 0.259 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912006112	6 A, 10 mH, 50 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 10 mH	Gleichstromwiderstand 50 mΩ	Entladewiderstand 1000 kΩ	X2-Kapazität 0.33 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912008	8 A, 6 mH, 30 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 8 A	Induktivität 6 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912008112	8 A, 6 mH, 30 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 8 A	Induktivität 6 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912010	10 A, 6 mH, 30 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 6 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912010112	10 A, 6 mH, 30 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 6 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 680 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912012	12 A, 2.2 mH, 20 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 12 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 470 kΩ	X2-Kapazität 0.68 µF	Y2-Kapazität 6.8 nF	Leckstrom 0.534 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912012112	12 A, 2.2 mH, 20 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 12 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 470 kΩ	X2-Kapazität 0.68 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912014	14 A, 2.2 mH, 20 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 14 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 470 kΩ	X2-Kapazität 0.68 µF	Y2-Kapazität 6.8 nF	Leckstrom 0.534 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912014112	14 A, 2.2 mH, 20 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 14 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 470 kΩ	X2-Kapazität 0.68 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810912020	20 A, 1 mH, 10 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS_Single-Stage Advanced (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Single-Stage Advanced (rev1).stp \| 523.7 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 20 A	Induktivität 1 mH	Gleichstromwiderstand 10 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 1 µF	Y2-Kapazität 10 nF	Leckstrom 0.785 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707015
810912020112	20 A, 1 mH, 10 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810912001112 (rev1).igs \| 2 MB STP Download_STP_810912001112 (rev1).stp \| 523.7 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 20 A	Induktivität 1 mH	Gleichstromwiderstand 10 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 1 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 51.8 mm	Länge 75 mm	Höhe 29 mm	Alpha-Rack 742707017
810913006	6 A, 6 mH, 70 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 6 mH	Gleichstromwiderstand 70 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707015
810913006112	6 A, 6 mH, 70 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 6 A	Induktivität 6 mH	Gleichstromwiderstand 70 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707017
810913010	10 A, 6 mH, 40 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 6 mH	Gleichstromwiderstand 40 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 0.47 µF	Y2-Kapazität 4.7 nF	Leckstrom 0.369 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707015
810913010112	10 A, 6 mH, 40 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 10 A	Induktivität 6 mH	Gleichstromwiderstand 40 mΩ	Entladewiderstand 330 kΩ	X2-Kapazität 0.47 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707017
810913014	14 A, 2.2 mH, 30 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 14 A	Induktivität 2.2 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 220 kΩ	X2-Kapazität 1 µF	Y2-Kapazität 10 nF	Leckstrom 0.785 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707015
810913014112	14 A, 2.2 mH, 30 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 14 A	Induktivität 2.2 mH	Gleichstromwiderstand 30 mΩ	Entladewiderstand 220 kΩ	X2-Kapazität 1 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707017
810913020	20 A, 2.2 mH, 20 mΩ	Simulation	Downloads 4 Dateien CAD-Dateien ZIP IGS Download_IGS_WE-CLFS-Two-Stage (rev1).igs \| 2 MB STP Download_STP_WE-CLFS_Two-Stage (rev1).stp \| 515.5 KB Elektrische Modelle ZIP PSP PSpice_WE-CLFS (rev22a).zip \| 759.1 KB S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 20 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 220 kΩ	X2-Kapazität 1 µF	Y2-Kapazität 10 nF	Leckstrom 0.785 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707015
810913020112	20 A, 2.2 mH, 20 mΩ	Simulation	Downloads 3 Dateien CAD-Dateien ZIP IGS Download_IGS_810913006112 (rev1).igs \| 2 MB STP Download_STP_810913006112 (rev1).stp \| 724.3 KB Elektrische Modelle ZIP S S-Parameter_WE-CLFS (rev25c).zip \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom 20 A	Induktivität 2.2 mH	Gleichstromwiderstand 20 mΩ	Entladewiderstand 220 kΩ	X2-Kapazität 1 µF	–	Leckstrom 0 mA	Nennspannung 250 V	Prüfspannung L->PE 2000 V (AC)	Prüfspannung L->N 1075 V (DC)	Breite 58.5 mm	Länge 114.9 mm	Höhe 45 mm	Alpha-Rack 742707017

WE-CLFS Neue S-Parameter jetzt bereits ab 5 Hz für höhere Designgenauigkeit!

Die Entwicklung im niederfrequenten Bereich wird jetzt einfacher. Würth Elektronik hat verbesserte S-Parameter-Dateien für die WE-CLFS Line Filter Serie veröffentlicht, die nun einen erweiterten Frequenzbereich bereits ab 5 Hz abdecken. Dieses Update ermöglicht eine deutlich genauere Modellierung über das gesamte Frequenzspektrum hinweg.

Was ist neu?

Keine interpolierten Werte mehr im Frequenzbereich unter 10 kHz
Erfassung der tatsächlichen Filtercharakteristik durch Messungen ab 5 Hz

Warum ist das wichtig?

Interpolationsbedingte Abweichungen werden korrigiert
Zuverlässigere Simulationsergebnisse bei niedrigen Frequenzen
Bessere Vorhersage des EMC-Verhaltens
Verbesserte Entwurfsgenauigkeit für empfindliche Anwendungen

Neue SPICE-Modelle verfügbar:

Aktualisierte Modelle basieren auf den neuen Messdaten

Zu LT spice

Diagramm über Gleichtakt-Einfügungsdämpfung

Leitungsfilter-Topologien

Bei den Leitungsfiltern lassen sich verschiedene Stufen unterscheiden. Einstufige Filter (single stage) bieten eine Dämpfung von bis zu 75 bis 80 dB. Beim verbesserten einstufigen Filter (single stage advanced) sorgt ein zusätzlicher x-Kondensator für eine bessere Unterdrückung des Gegentaktrauschens. Die höchste Gleich- und Gegentaktdämpfung bietet der zweistufige Filter (two stage) mit zusätzlicher Gleichtaktdrossel und weiterem x-Kondensator.
