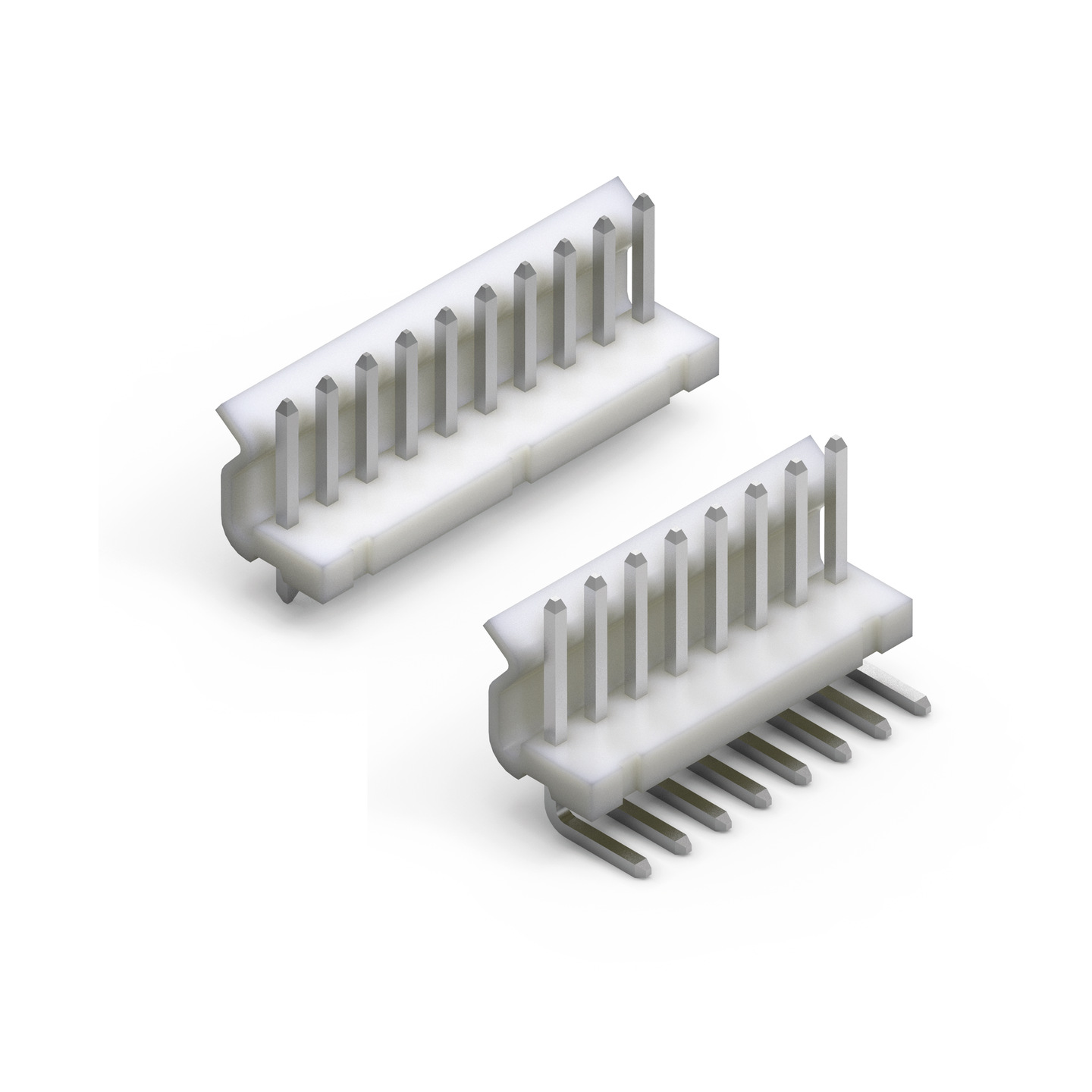

WR-WTB 3.96 mm Stiftleisten

Bauform	Maße	Montageart
Horizontal		THT
Vertikal		THT

Merkmale

Eigenschaften:
Nennstrom: 7 A
Betriebsspannung: 250 V
UL94 V-2
Raster: 3.96 mm
Funktionen:
Kleines Rastermaß
THT Löten
Betriebstemperatur: -40 °C up to +105 °C

Anwendung

Mikroelektronik
Tragbare Geräte
Industrie 4.0

Artikeldaten

Alle

Horizontal

Vertikal

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	Typ	Montageart	I_{R 1}(A)	PCB/Kabel/Panel	L(mm)	Verpackung	Gegenstecker	Design Kit	Muster
645002117322	2, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645002117322_1 (rev1).pdf \| 30.6 KB IGS 645002117322 (rev1).iges \| 371.7 KB STP 645002117322 (rev1).stp \| 144.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins2	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge7.92 mm	VerpackungBeutel	Gegenstecker 61901011621	Design Kit 645001
645002114822	2, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645002114822_1 (rev1).pdf \| 28.1 KB IGS 645002114822 (rev1).iges \| 342.4 KB STP 645002114822 (rev1).stp \| 134.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins2	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge7.92 mm	VerpackungBeutel	Gegenstecker 61901011621	Design Kit 645001
645003117322	3, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645003117322_1 (rev1).pdf \| 32.9 KB IGS 645003117322 (rev1).iges \| 420.5 KB STP 645003117322 (rev1).stp \| 165.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins3	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge11.88 mm	VerpackungBeutel	Gegenstecker 645003113322	Design Kit 645001
645003114822	3, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645003114822_1 (rev1).pdf \| 30.5 KB IGS 645003114822 (rev1).iges \| 391.2 KB STP 645003114822 (rev1).stp \| 155.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins3	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge11.88 mm	VerpackungBeutel	Gegenstecker 645003113322	Design Kit 645001
645004114822	4, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645004114822_1 (rev1).pdf \| 32.8 KB IGS 645004114822 (rev1).iges \| 441.4 KB STP 645004114822 (rev1).stp \| 176.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins4	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge15.84 mm	VerpackungBeutel	Gegenstecker 645004113322	Design Kit 645001
645004117322	4, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645004117322_1 (rev1).pdf \| 34.9 KB IGS 645004117322 (rev1).iges \| 470.7 KB STP 645004117322 (rev1).stp \| 186.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins4	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge15.84 mm	VerpackungBeutel	Gegenstecker 645004113322	Design Kit 645001
645005114822	5, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645005114822_1 (rev1).pdf \| 36.3 KB IGS 645005114822 (rev1).iges \| 491.6 KB STP 645005114822 (rev1).stp \| 197.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins5	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge19.8 mm	VerpackungBeutel	Gegenstecker 645005113322	Design Kit 645001
645005117322	5, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645005117322_1 (rev1).pdf \| 38.6 KB IGS 645005117322 (rev1).iges \| 520.9 KB STP 645005117322 (rev1).stp \| 207.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins5	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge19.8 mm	VerpackungBeutel	Gegenstecker 645005113322	Design Kit 645001
645006114822	6, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645006114822_1 (rev1).pdf \| 43.4 KB IGS 645006114822 (rev1).iges \| 566.3 KB STP 645006114822 (rev1).stp \| 228.1 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins6	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge23.76 mm	VerpackungBeutel	Gegenstecker 645006113322	Design Kit 645001
645008114822	8, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645008114822_1 (rev1).pdf \| 49.6 KB IGS 645008114822 (rev1).iges \| 666.7 KB STP 645008114822 (rev1).stp \| 270.1 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins8	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge31.68 mm	VerpackungBeutel	Gegenstecker 645008113322	Design Kit 612690 645001
645008117322	8, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645008117322_1 (rev1).pdf \| 50.8 KB IGS 645008117322 (rev1).iges \| 696 KB STP 645008117322 (rev1).stp \| 280 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins8	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge31.68 mm	VerpackungBeutel	Gegenstecker 645008113322	Design Kit 612690 645001
645010114822	10, Vertikal, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645010114822_1 (rev1).pdf \| 56.4 KB IGS 645010114822 (rev1).iges \| 795.9 KB STP 645010114822 (rev1).stp \| 321.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins10	TypVertikal	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge39.6 mm	VerpackungBeutel	Gegenstecker 645010113322	Design Kit 645001
645010117322	10, Abgewinkelt, THT	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25b).zip \| 56.4 MB EAG Eagle_WR-WTB (rev25b).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25b).zip \| 219.1 MB CAD-Dateien ZIP 3D 645010117322_1 (rev1).pdf \| 56.4 KB IGS 645010117322 (rev1).iges \| 825.2 KB STP 645010117322 (rev1).stp \| 331.6 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins10	TypAbgewinkelt	MontageartTHT	Nennstrom [1]7 A	PCB/Kabel/PanelPCB	Länge39.6 mm	VerpackungBeutel	Gegenstecker 645010113322	Design Kit 645001

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
