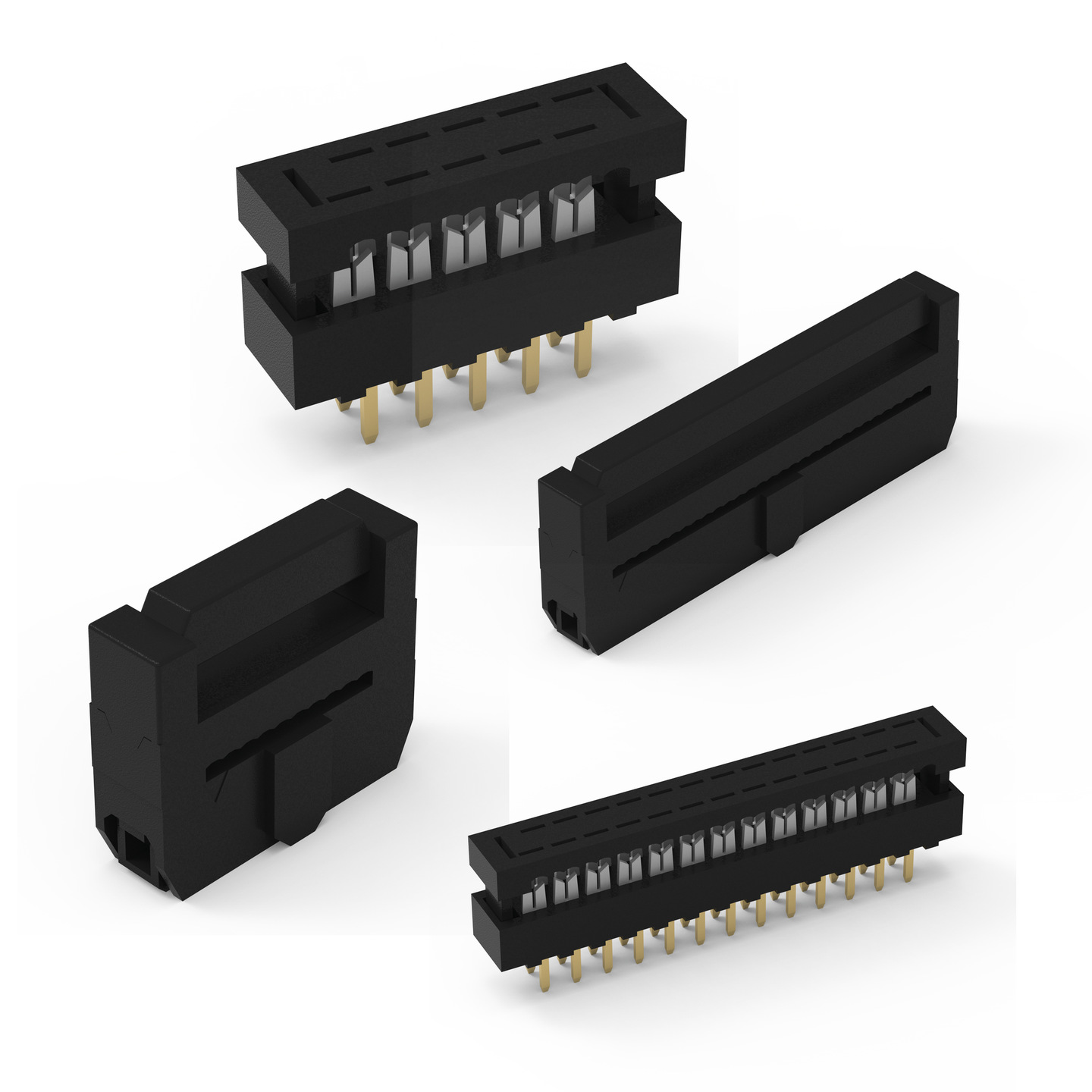

WR-BHD 2.00 mm Kabelseite

WR-BHD 2.00 mm Kabelseite
BauformMaße
IDC
Übergangsstecker

Merkmale

  • Stromtragfähigkeit: 1 A
  • Arbeitsspannung: 250 V
  • UL-Zulassungl: E323964
  • UL94-V0

Anwendung

  • Industriell
  • Produktionslinien

Artikeldaten

Alle
IDC
Übergangsstecker
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 catalog.filterBar.article in 2 Produktserien anzeigen
 catalog.filterBar.article in 2 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
Pins
Version
L(mm)
IR(A)
Betriebstemperatur
Verpackung
IDC Tool
Design Kit
Gegenstecker
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
WR-BHD 2.00 mm Kabelseite
62501022323
SPEC10, –, 14.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins10
–
Länge14.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001612690
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62501023021
SPEC10, Mit Zugentlastung, 15.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins10
VersionMit Zugentlastung
Länge15.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001612690
Gegenstecker
6250102162162501021721625010220216250102212162531020621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62501422323
SPEC14, –, 18.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins14
–
Länge18.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62501423021
SPEC14, Mit Zugentlastung, 19.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins14
VersionMit Zugentlastung
Länge19.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250142172162501422021625014221216253142062162501421621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62501623021
SPEC16, Mit Zugentlastung, 21.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins16
VersionMit Zugentlastung
Länge21.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
625016217216253162062162501621621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62502022323
SPEC20, –, 24.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins20
–
Länge24.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62502023021
SPEC20, Mit Zugentlastung, 25.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins20
VersionMit Zugentlastung
Länge25.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250202162162502021721625020220216250202212162532020621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62502423021
SPEC24, Mit Zugentlastung, 29.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins24
VersionMit Zugentlastung
Länge29.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit –
Gegenstecker
62502421621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62502622323
SPEC26, –, 30.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins26
–
Länge30.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62502623021
SPEC26, Mit Zugentlastung, 31.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins26
VersionMit Zugentlastung
Länge31.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250262162162502621721625026220216250262212162532620621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62503022323
SPEC30, –, 34.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins30
–
Länge34.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62503023021
SPEC30, Mit Zugentlastung, 35.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins30
VersionMit Zugentlastung
Länge35.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250302162162533020621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62503422323
SPEC34, –, 38.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins34
–
Länge38.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62503423021
SPEC34, Mit Zugentlastung, 39.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins34
VersionMit Zugentlastung
Länge39.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250342162162503421721625034220216250342212162533420621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62504022323
SPEC40, –, 44.1 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins40
–
Länge44.1 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +125 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62504023021
SPEC40, Mit Zugentlastung, 45.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins40
VersionMit Zugentlastung
Länge45.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250402162162504021721625040220216250402212162534020621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62504423021
SPEC44, Mit Zugentlastung, 49.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins44
VersionMit Zugentlastung
Länge49.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit –
Gegenstecker
6250442162162504421721625044220216250442212162534420621
–Verfügbarkeit prüfen
WR-BHD 2.00 mm Kabelseite
62505023021
SPEC50, Mit Zugentlastung, 55.2 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins50
VersionMit Zugentlastung
Länge55.2 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600625282804
Design Kit
612001
Gegenstecker
6250502162162505021721625050220216250502212162535020621
–Verfügbarkeit prüfen

Gegenstecker

WR-BHD 2.00 mm Wannenstiftleiste

Zubehör

WR-CAB Flachbandkabel

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Box Headers and Flat Cable
Design Kit Connector Solutions
