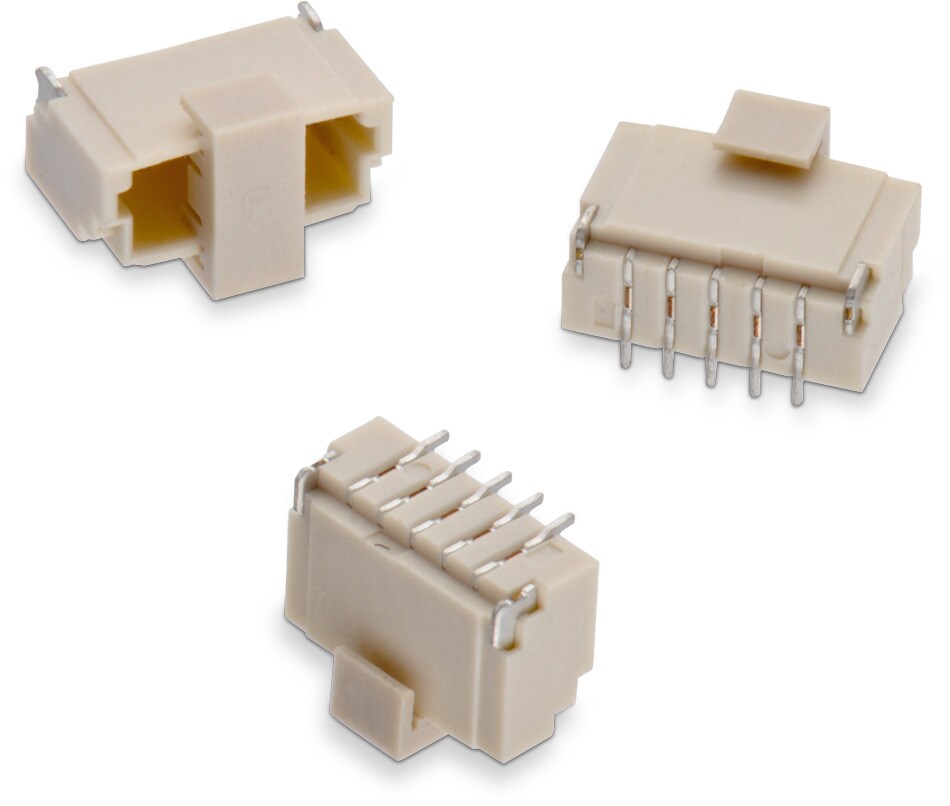

WR-WTB 1.00 mm SMT Male Vertical Shrouded Header | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-WTB Rastermaß1.00 mm ProduktserieWR-WTB 1.00 mm SMT Male Vertical Shrouded Header

Kind Properties
Raster	1 mm
Gender	Männlich
Typ	Vertikal

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Beige
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-25 bis zu +85 °C
Einhaltung	RoHS
I_{R 1}	1 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	100 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel with Cap

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
665302124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665302124022 (rev1).pdf \| 51.5 KB IGS Download_IGES_665302124022 (rev1).iges \| 768.4 KB STP 665302124022 (rev1).stp \| 178 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	4	Tape and Reel with Cap	645001
665303124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665303124022 (rev1).pdf \| 78.2 KB IGS Download_IGES_665303124022 (rev1).iges \| 1.1 MB STP 665303124022 (rev1).stp \| 263.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	5	Tape and Reel with Cap	645001
665304124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665304124022 (rev1).pdf \| 81.8 KB IGS Download_IGES_665304124022 (rev1).iges \| 1.2 MB STP 665304124022 (rev1).stp \| 281.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	6	Tape and Reel with Cap	645001
665305124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665305124022 (rev1).pdf \| 86.4 KB IGS Download_IGES_665305124022 (rev1).iges \| 1.3 MB STP 665305124022 (rev1).stp \| 300.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	7	Tape and Reel with Cap	645001
665306124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665306124022 (rev1).pdf \| 91 KB IGS Download_IGES_665306124022 (rev1).iges \| 1.4 MB STP 665306124022 (rev1).stp \| 319.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	6	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	8	Tape and Reel with Cap	645001
665308124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665308124022 (rev1).pdf \| 100.2 KB IGS Download_IGES_665308124022 (rev1).iges \| 1.5 MB STP 665308124022 (rev1).stp \| 358.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	10	Tape and Reel with Cap	645001
665310124022	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665310124022 (rev1).pdf \| 109.2 KB IGS Download_IGES_665310124022 (rev1).iges \| 1.7 MB STP 665310124022 (rev1).stp \| 396.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	1	Männlich	Vertikal	SMT	1	50	PCB	20	max.	12	Tape and Reel with Cap	612690 645001

Artikel Nr.	Datenblatt
665302124022	SPEC
665303124022	SPEC
665304124022	SPEC
665305124022	SPEC
665306124022	SPEC
665308124022	SPEC
665310124022	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster

Gegenstecker

WR-WTB 1.00 mm Female Terminal Housing

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
