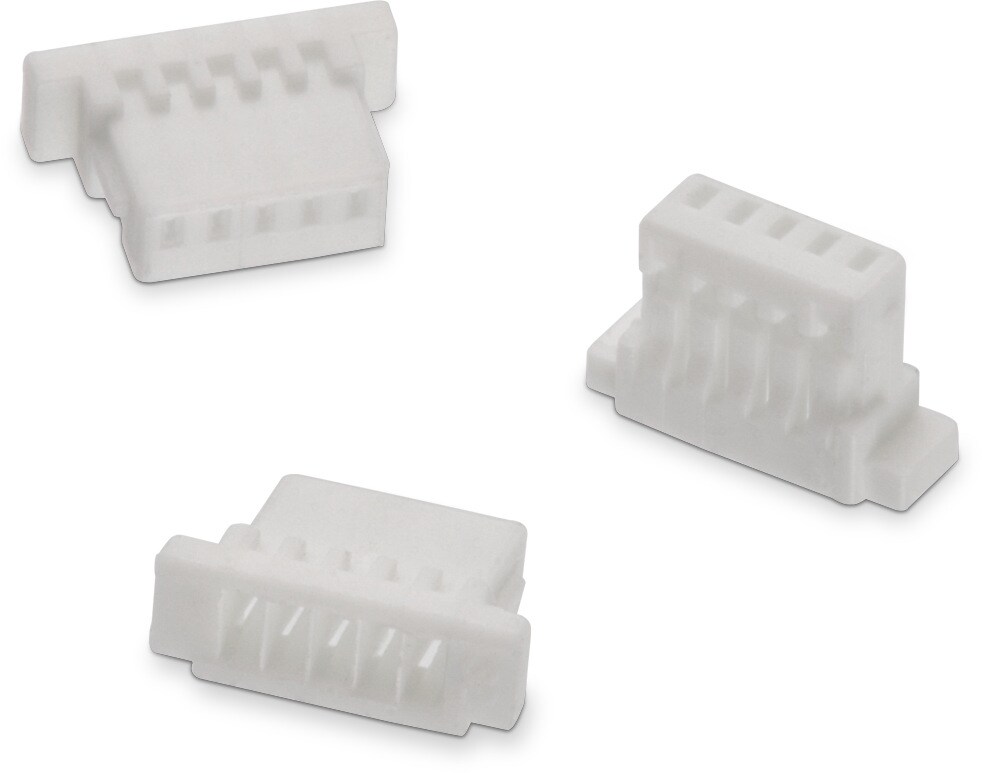

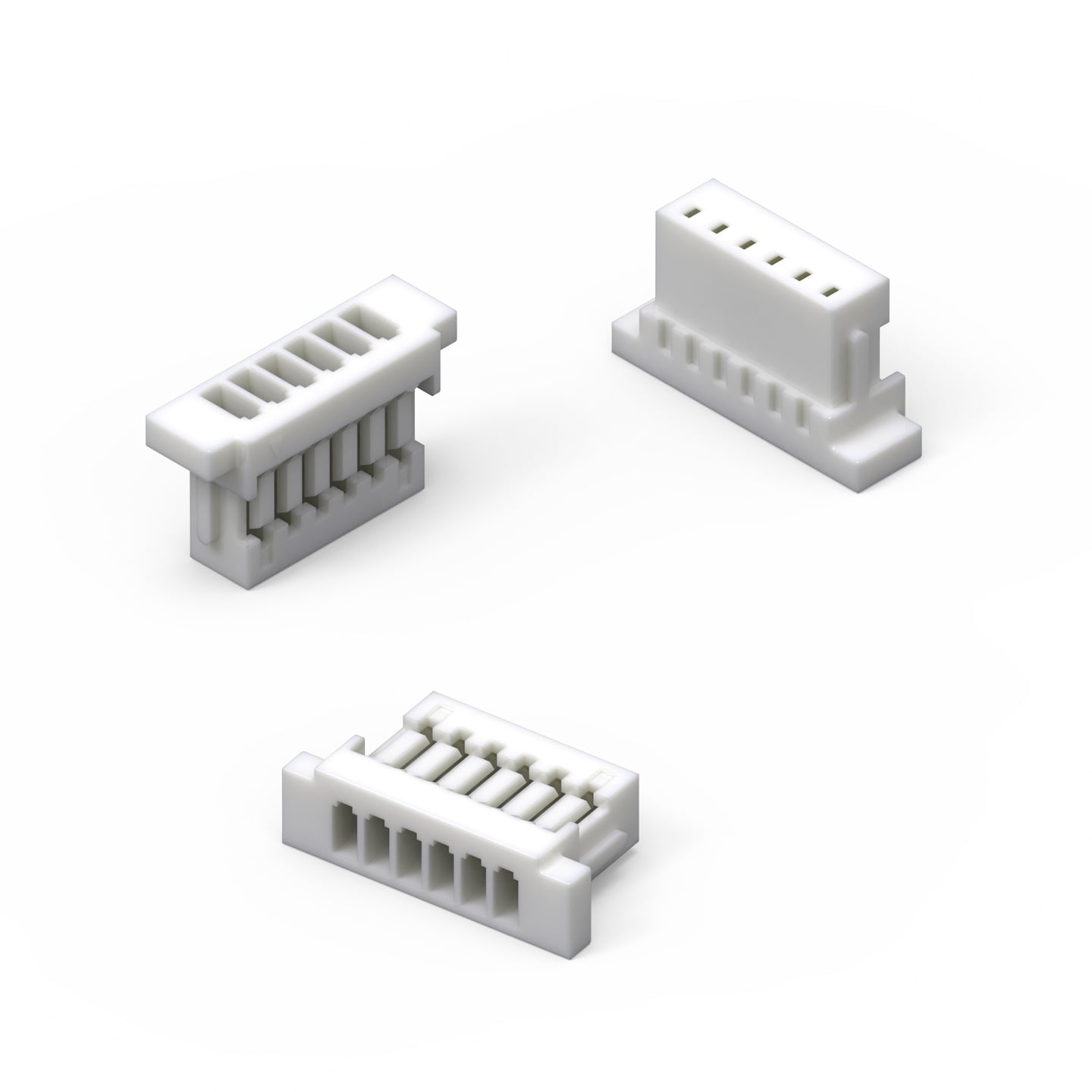

WR-WTB 1.00 mm Female Terminal Housing

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Weiß

General Information
Betriebstemperatur	-25 °C up to +85 °C
Einhaltung	RoHS
Spannungsfestigkeit	500 V (AC)
R_ISO	100 MΩ
Raster	1 mm
Gender	Weiblich
Typ	Terminal Housing

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Beutel

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster
	665002113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665002113322_1 (rev1).pdf \| 56.9 KB IGS Download_IGES_665002113322 (rev1).iges \| 792 KB STP 665002113322 (rev1).stp \| 185.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	1	Weiblich	Terminal Housing	Kabel	5	Beutel	645001
	665003113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665003113322_1 (rev1).pdf \| 67.2 KB IGS Download_IGES_665003113322 (rev1).iges \| 999.1 KB STP 665003113322 (rev1).stp \| 233.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	1	Weiblich	Terminal Housing	Kabel	6	Beutel	645001
	665004113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665004113322_1 (rev1).pdf \| 77.5 KB IGS Download_IGES_665004113322 (rev1).iges \| 1.2 MB STP 665004113322 (rev1).stp \| 283.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1	Weiblich	Terminal Housing	Kabel	7	Beutel	645001
	665005113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665005113322_1 (rev1).pdf \| 89.1 KB IGS Download_IGES_665005113322 (rev1).iges \| 1.4 MB STP 665005113322 (rev1).stp \| 337.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	1	Weiblich	Terminal Housing	Kabel	8	Beutel	645001
	665006113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665006113322_1 (rev1).pdf \| 97.2 KB IGS Download_IGES_665006113322 (rev1).iges \| 1.6 MB STP 665006113322 (rev1).stp \| 383.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1	Weiblich	Terminal Housing	Kabel	9	Beutel	645001
	665008113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665008113322_1 (rev1).pdf \| 119 KB IGS Download_IGES_665008113322 (rev1).iges \| 2 MB STP 665008113322 (rev1).stp \| 488.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1	Weiblich	Terminal Housing	Kabel	11	Beutel	645001
	665010113322	SPEC	3 Dateien CAD-Dateien ZIP 3D 665010113322_1 (rev1).pdf \| 140.8 KB IGS Download_IGES_665010113322 (rev1).iges \| 2.4 MB STP 665010113322 (rev1).stp \| 592.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1	Weiblich	Terminal Housing	Kabel	13	Beutel	612690 645001

	Artikel Nr.	Datenblatt
	665002113322	SPEC
	665003113322	SPEC
	665004113322	SPEC
	665005113322	SPEC
	665006113322	SPEC
	665008113322	SPEC
	665010113322	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster

Zubehör

WR-WTB 1.00 mm Female Crimp Terminal

WR-WTB Pre-crimped wire

Gegenstecker

WR-WTB 1.00 mm SMT Male Vertical Shrouded Header

WR-WTB 1.00 mm SMT Male Horizontal Shrouded

WR-WTB 1.00 mm Female Crimp Terminal

Werkzeuge

WR-WTB Manual Crimping Tool

WR-WTB Manual Insulation Stripper

WR-WTB Automatic Crimping Tool

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-WTB Wire-to-Board Steckverbinder
