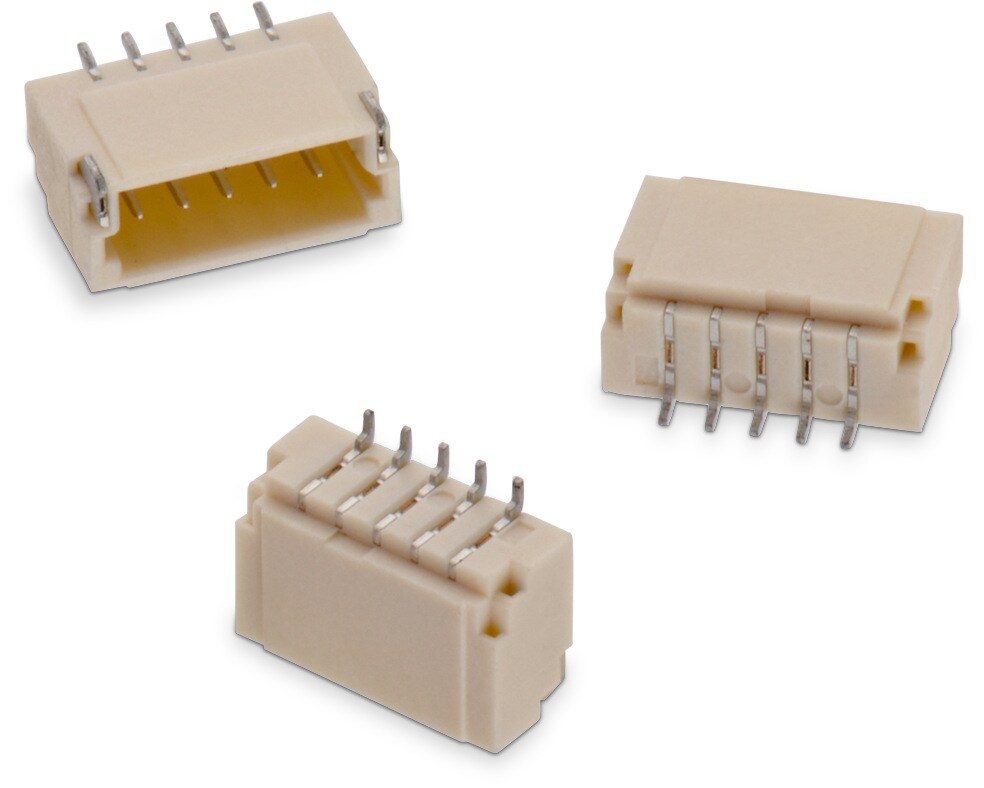

WR-WTB 1.00 mm SMT Male Horizontal Shrouded | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

: Produkte Referenzdesigns Application Guide

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-WTB Rastermaß1.00 mm ProduktserieWR-WTB 1.00 mm SMT Male Horizontal Shrouded

Kind Properties
Raster	1 mm
Gender	Männlich
Typ	Horizontal

Material Properties
Isolationsmaterial	LCP
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Beige
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-25 bis zu +85 °C
Einhaltung	RoHS
I_{R 1}	1 A
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit [UL]	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	100 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
665102131822	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.04.2023 SPEC Datenblatt gültig ab 27.04.2023 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665102131822 (rev1).pdf \| 67.3 KB IGS Download_IGES_665102131822 (rev1).iges \| 955.9 KB STP 665102131822 (rev1).stp \| 218.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	2	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	4	Tape and Reel	645001
665103131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665103131822 (rev1).pdf \| 74 KB IGS Download_IGES_665103131822 (rev1).iges \| 1 MB STP 665103131822 (rev1).stp \| 238.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	3	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	5	Tape and Reel	645001
665104131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665104131822 (rev1).pdf \| 77.6 KB IGS Download_IGES_665104131822 (rev1).iges \| 1.1 MB STP 665104131822 (rev1).stp \| 257 KB Alle 6 Dateien als ZIP herunterladen ZIP	4	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	6	Tape and Reel	645001
665105131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665105131822 (rev1).pdf \| 82.2 KB IGS Download_IGES_665105131822 (rev1).iges \| 1.2 MB STP 665105131822 (rev1).stp \| 277.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	5	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	7	Tape and Reel	645001
665106131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665106131822 (rev1).pdf \| 86.8 KB IGS Download_IGES_665106131822 (rev1).iges \| 1.3 MB STP 665106131822 (rev1).stp \| 296 KB Alle 6 Dateien als ZIP herunterladen ZIP	6	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	8	Tape and Reel	645001
665108131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665108131822 (rev1).pdf \| 96 KB IGS Download_IGES_665108131822 (rev1).iges \| 1.4 MB STP 665108131822 (rev1).stp \| 334.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	8	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	10	Tape and Reel	645001
665110131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev22b).IntLib \| 12.3 MB CDS Cadence_WR-WTB (rev22a).zip \| 53 MB EAG Eagle_WR-WTB (rev22a).lbr \| 2.3 MB CAD-Dateien ZIP 3D 3D_665110131822 (rev1).pdf \| 105 KB IGS Download_IGES_665110131822 (rev1).iges \| 1.6 MB STP 665110131822 (rev1).stp \| 373.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	1	Männlich	Horizontal	SMT	1	50	PCB	20	max.	12	Tape and Reel	612690 645001
