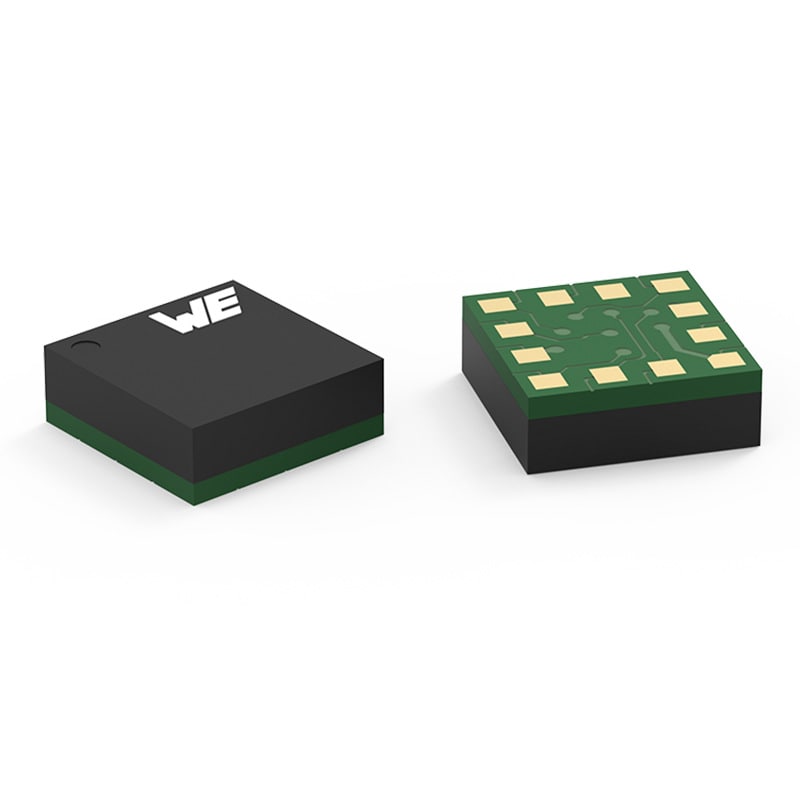

WSEN-ITDS 3-Achsen-Beschleunigungssensor

Merkmale

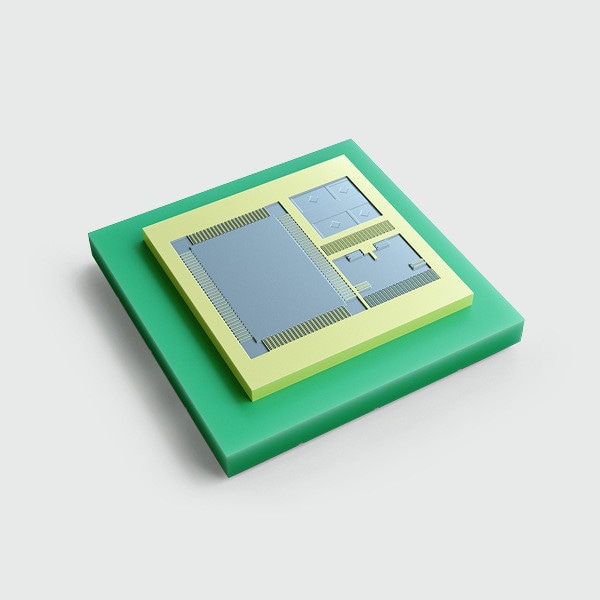

MEMS-basiertes kapazitives Messprinzip
Vollständig kalibrierte 14-Bit-Ausgabe
Messbereiche ±2 g, ±4 g, ±8 g, ±16 g
Wählbare Ausgangsdatenrate bis 1600 Hz
32-stufiger FIFO-Speicher
Integrierter Temperatursensor
Digitale I²C- und SPI-Schnittstelle

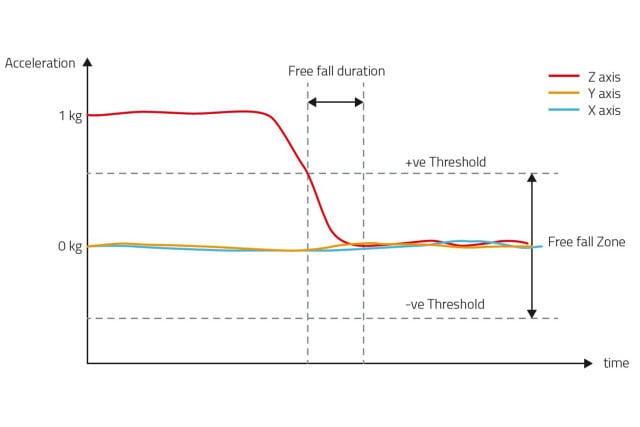

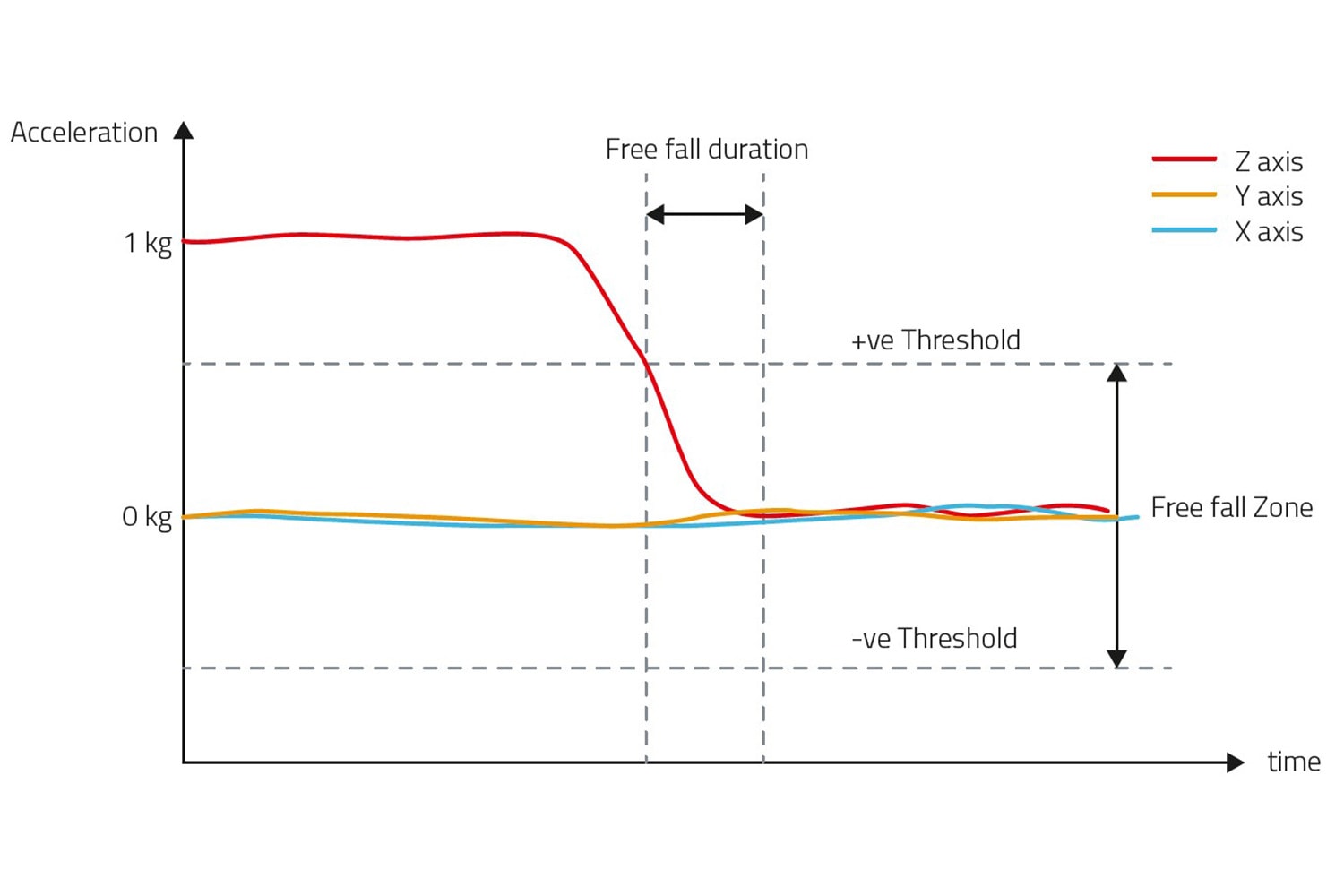

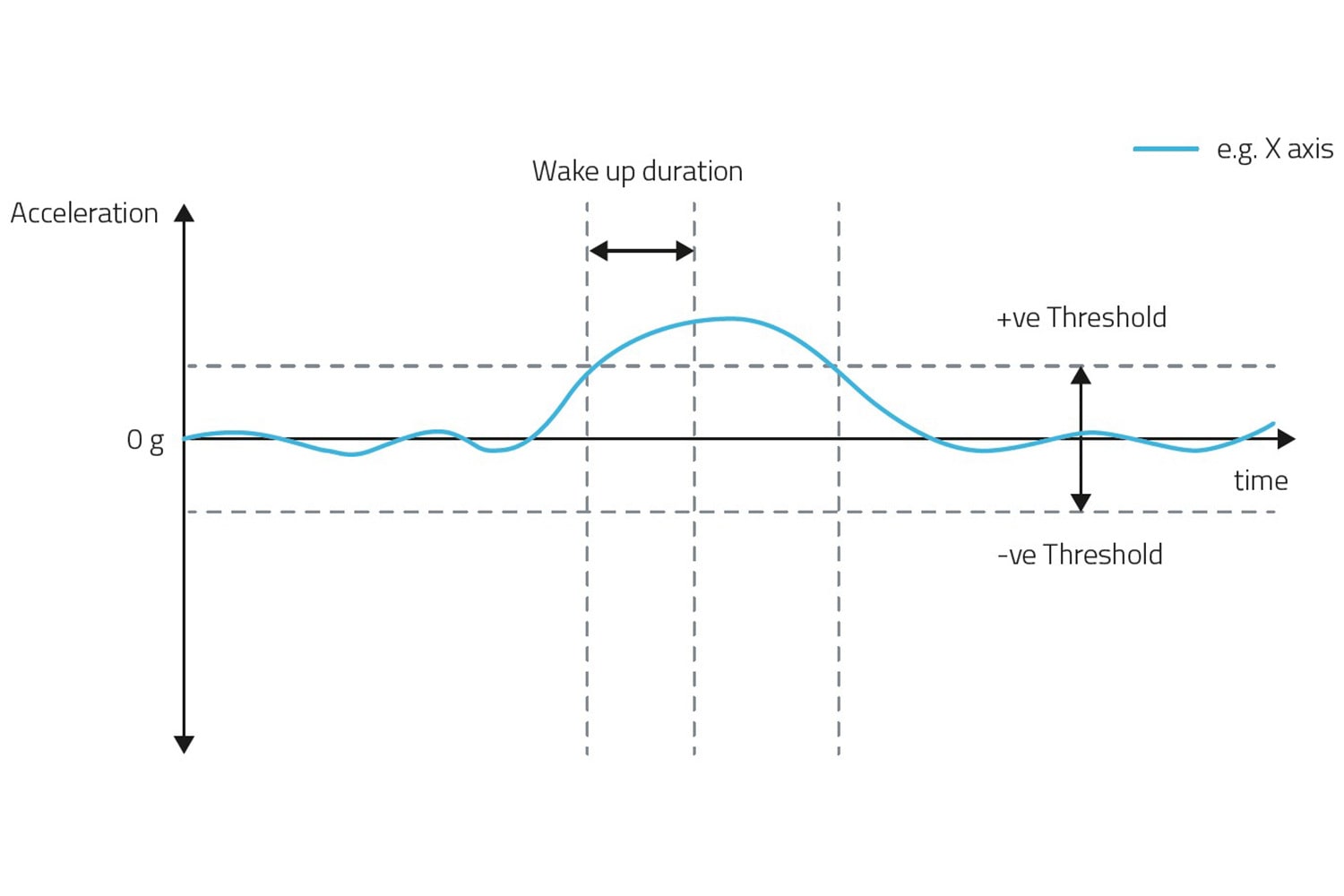

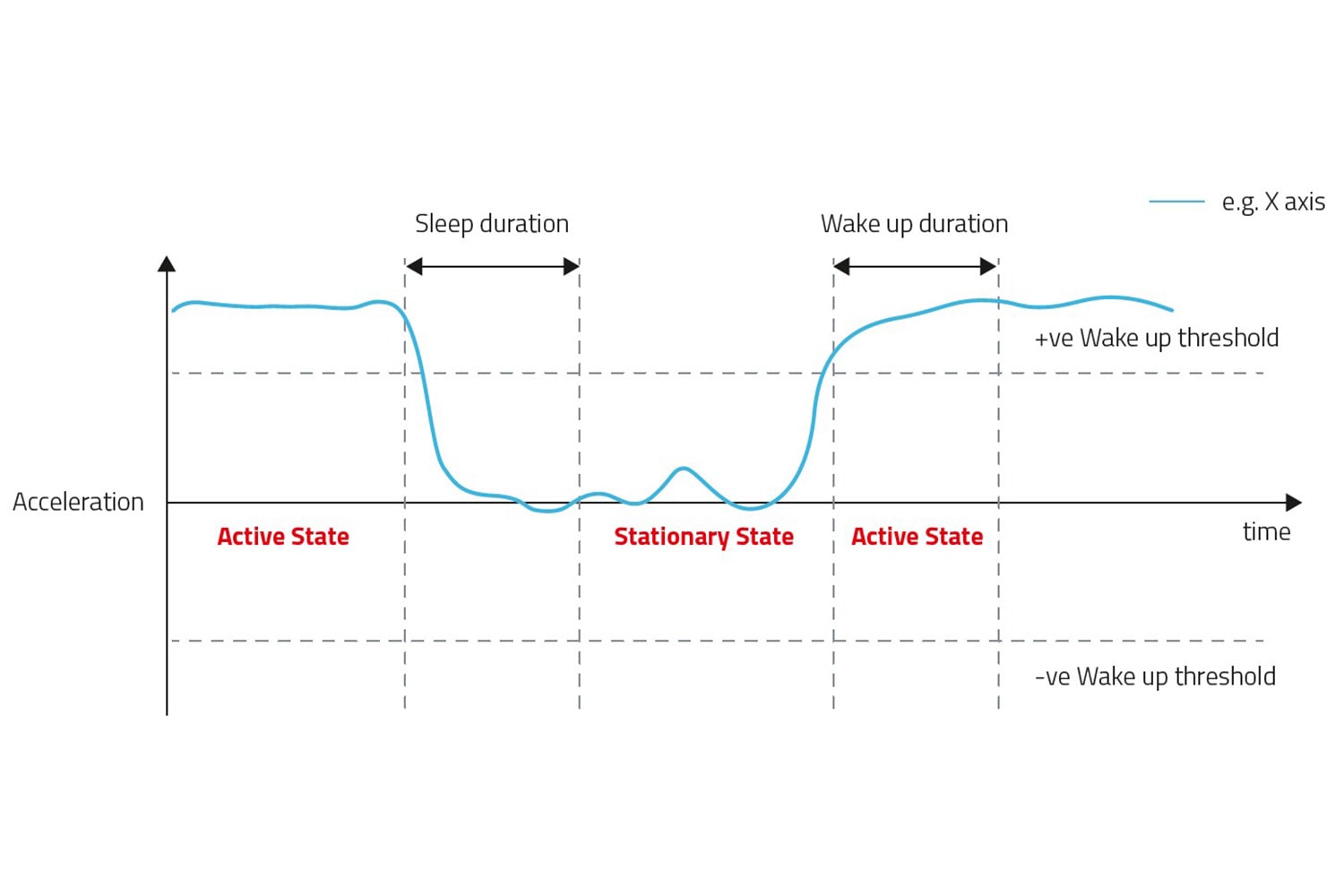

Anwendungsspezifische Funktionalität: Freifall-, Aufwach-, Tipp-, Aktivitäts-, Bewegungs- und Orientierungserkennung
Temperaturbereich: -40 °C bis +85 °C
Sensor Software Development Kit
Sensor SDK Benutzer Handbuch
Sensor Arduino Bibliotheken via GitHub

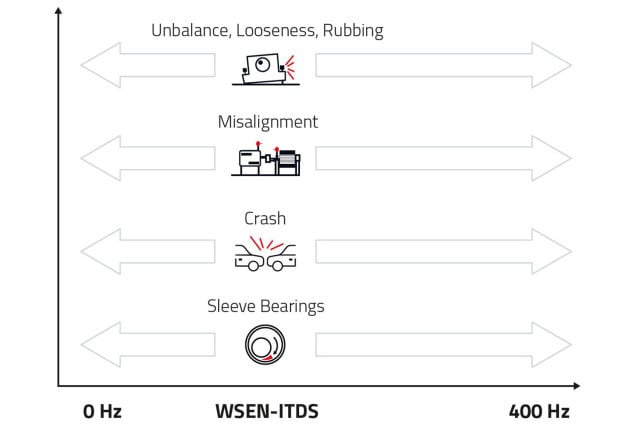

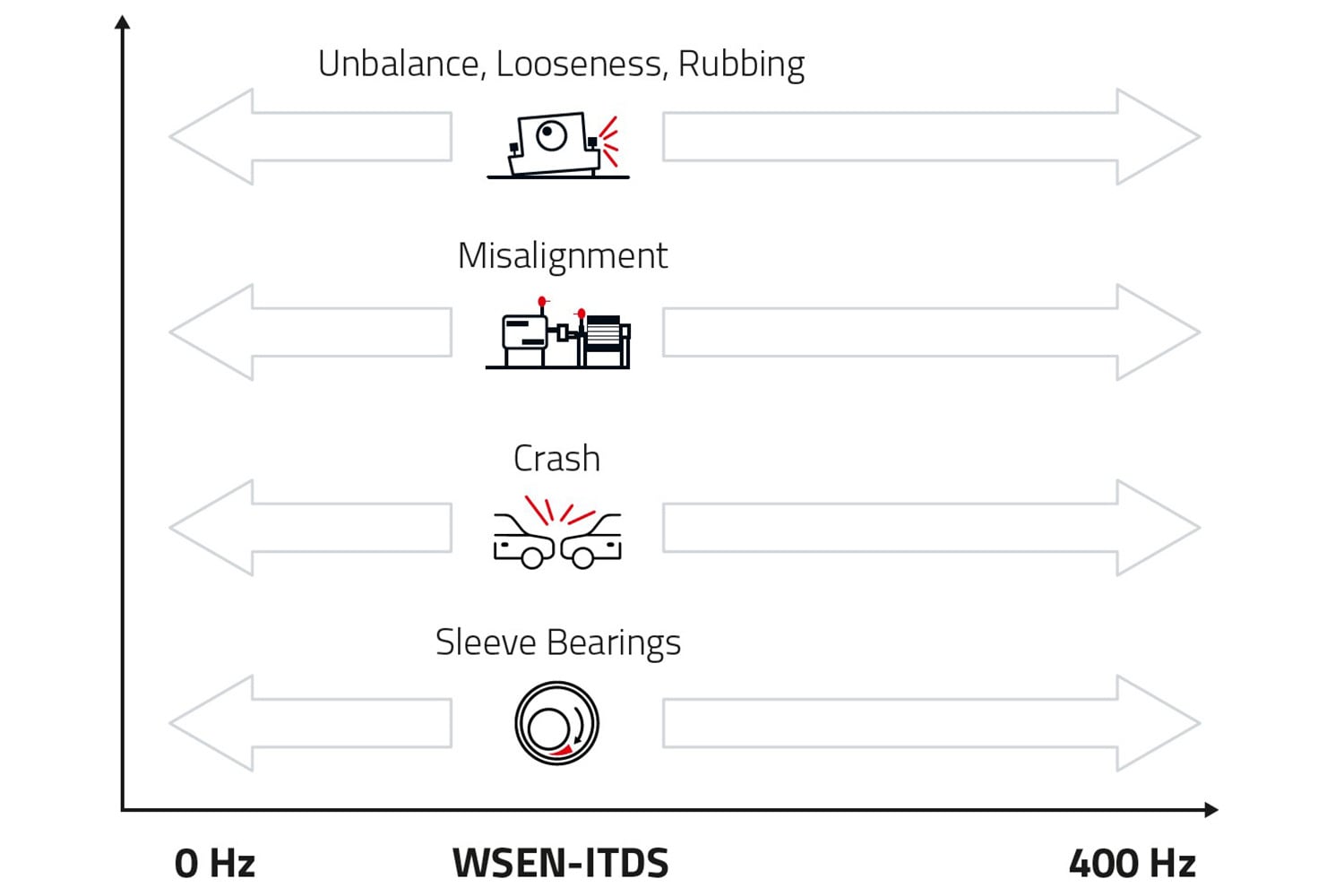

Anwendung

Industrielles IoT und angeschlossene Geräte
Stoßerkennung
Vibrationsüberwachung
Vorausschauende Instandhaltung
Aktivitätsverfolgung

Application Notes

Keep it simple! Sense with MEMS.

Sensoren sind ein integraler Bestandteil jeder zukünftigen Anwendung. Das Messen von Temperatur, Feuchtigkeit, Druck oder Beschleunigung war noch nie einfacher.

Video und mehr

Artikeldaten

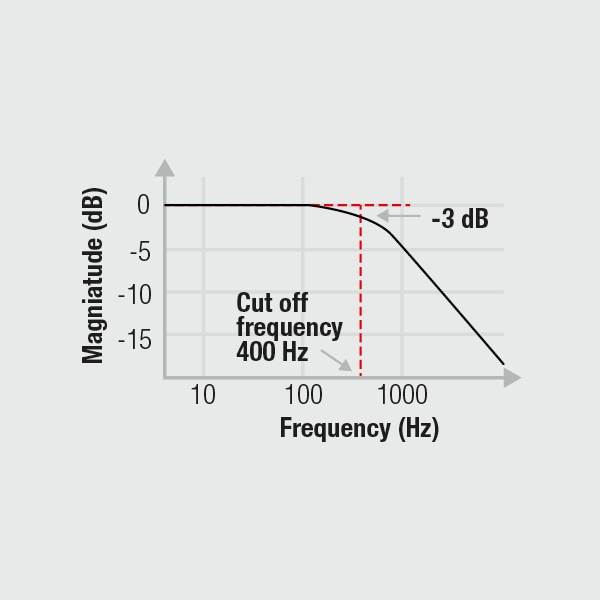

Artikel Nr.	Datenblatt	Manual	Downloads	Verpackung	a_RANGE	RES_a (bits)	ODR_max (Hz)	f_BW (Hz)	V_{DD min} (V)	V_{DD max} (V)	Angebot
2533020201601	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 17.04.2023 SPEC Datenblatt gültig ab 18.04.2023 PCN PCN Dokument	PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WSEN_Altium (revV5.0).zip \| 696.8 KB EAG LIB_WE_WSEN_Eagle (revV5.0).zip \| 6 KB CAD-Dateien ZIP 3D 3D_2533020201601 (rev1).pdf \| 48.1 KB IGS IGS_2533020201601 (rev1).igs \| 460.8 KB STP Download_STP_WSEN-ITDS_2533020201601 (rev1).stp \| 118.1 KB Alle 5 Dateien als ZIP herunterladen ZIP	7'' Reel	±2/ ±4/ ±8/ ±16 g	14	1600	400	1.7	3.6
25330202016011	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 17.04.2023 SPEC Datenblatt gültig ab 18.04.2023 PCN PCN Dokument	PDF	5 Dateien EDA-Modelle: Bauteile ZIP ALT LIB_WE_WSEN_Altium (revV5.0).zip \| 696.8 KB EAG LIB_WE_WSEN_Eagle (revV5.0).zip \| 6 KB CAD-Dateien ZIP 3D 3D_2533020201601 (rev1).pdf \| 48.1 KB IGS IGS_2533020201601 (rev1).igs \| 460.8 KB STP Download_STP_WSEN-ITDS_2533020201601 (rev1).stp \| 118.1 KB Alle 5 Dateien als ZIP herunterladen ZIP	13'' Reel	±2/ ±4/ ±8/ ±16 g	14	1600	400	1.7	3.6

Artikel Nr.	Datenblatt
2533020201601	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 17.04.2023 SPEC Datenblatt gültig ab 18.04.2023 PCN PCN Dokument
25330202016011	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 17.04.2023 SPEC Datenblatt gültig ab 18.04.2023 PCN PCN Dokument

Angebot

Artikel Nr.	Datenblatt	Manual	Downloads	Verpackung	a_RANGE	RES_a (bits)	ODR_max (Hz)	f_BW (Hz)	V_{DD min} (V)	V_{DD max} (V)	Angebot

Software Downloads

Sensor SDK

Die Sensoren von Würth Elektronik bieten fortschrittliche Sensorfunktionen für jede Embedded-Anwendung. Die eingebaute digitale Schnittstelle ermöglicht eine einfache Integration mit den gängigsten Host-MCUs über serielle Standard-Kommunikationsschnittstellen wie I²C. Dies ermöglicht auch die vollständige Konfiguration und Steuerung des Sensors über Software, die auf der Host-MCU läuft.
Das Sensoren Software Development Kit (SDK) ist ein Satz von Software-Tools, die eine schnelle Software-Integration von Würth Elektronik eiSos-Sensoren in die Anwendungssoftware auf der Host-MCU ermöglichen. Es besteht aus einer Reihe von plattformunabhängigen Treibern für die Sensoren und Beispielanwendungen, die auf der Raspberry Pi Plattform entwickelt und in C geschrieben wurden.

Jetzt herunterladen

MEMS based sensors from Würth Elektronik

Keep it simple! Sense with MEMS.

MEMS Sensor Portfolio & Kundenservice

Sensoren sind ein integraler Bestandteil jeder zukünftigen Anwendung. Das Messen von Temperatur, Feuchtigkeit, Druck oder Beschleunigung war noch nie einfacher. Nutzen Sie die Vorteile unseres Software Development Kits und der ab Werk erhältlichen Evaluierungsboards. Ausführliche Dokumentationen sowie der direkte Support durch geschulte Ingenieure lassen keine Fragen offen.

Mit exzellenter Messgenauigkeit und Langzeitstabilität liefern die Sensoren hochpräzise und akkurate Ausgangswerte mit intelligenten On-Chip-Interrupt-Funktionen.
