WS-TOTV Ø 12 mm Panel Cut-Out Vertical Operation Toggle Switch with Screw Terminal | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSchalter & Taster ProduktfamilieToggle Switches ProduktserieWS-TOTV Ø 12 mm Panel Cut-Out Vertical Operation Toggle Switch with Screw Terminal

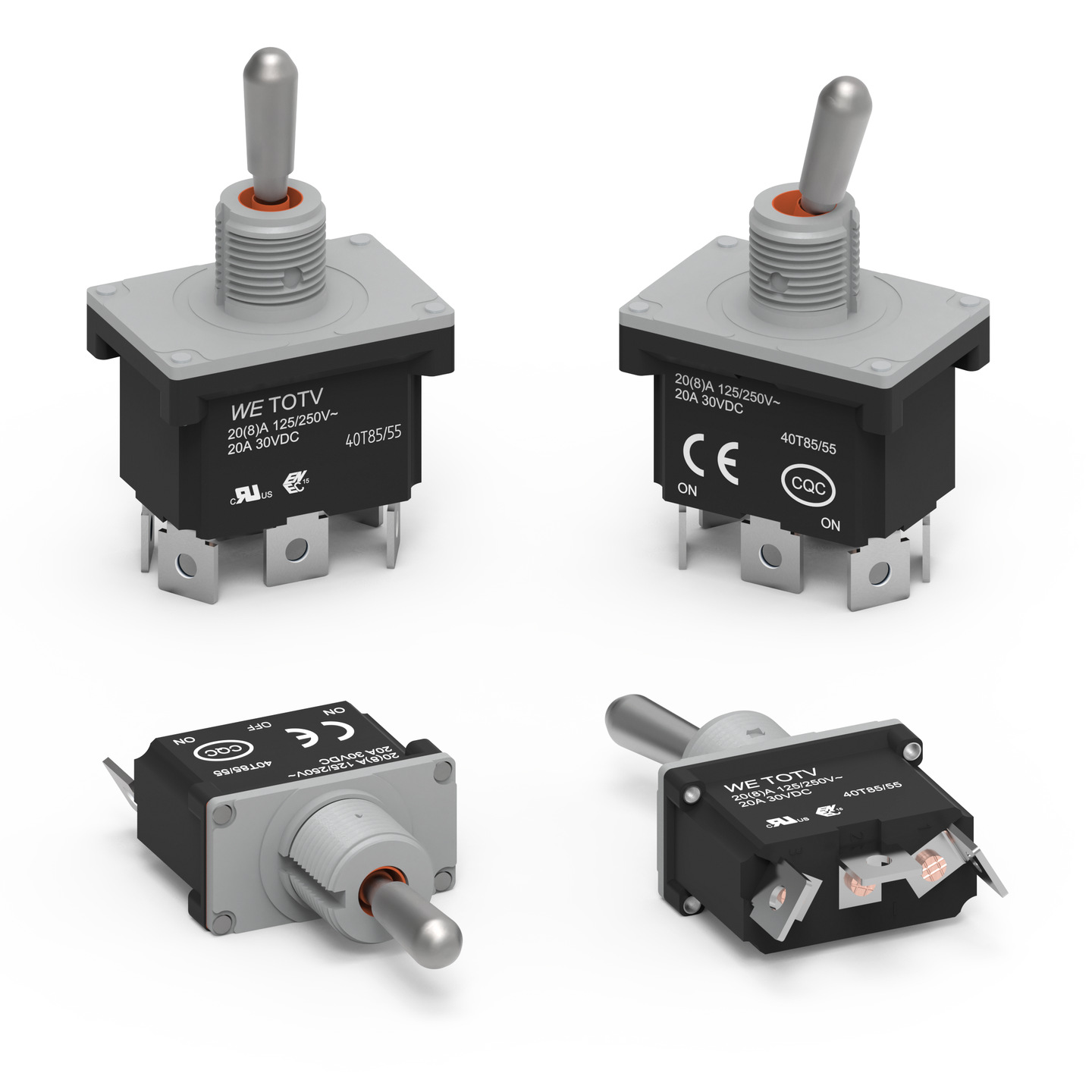

WS-TOTV Ø 12 mm Panel Cut-Out Vertical Operation Toggle Switch with Screw Terminal

General Information
Schutzart	IP68 (actuator sealed and panel sealed)
Betriebstemperatur (Value)	-40°C up to +85°C (body) /+55°C (actuator)

Certification
UL Approval	E483308
ENEC 15 Approval	ENEC-05165
CQC Approval	CQC25002468864
Glow Wire Approval	GWEPT: 850

Material Properties
Actuatormaterial	Kupferlegierung
Abdeckungsmaterial	Aluminium Legierung
Rahmenmaterial	PA66
Rahmen Brennbarkeitsklasse	UL94 V-0
Bewegliche Kontaktmaterial	Silver Alloy
Stationary Contact Material	Silver Alloy
Anschlussmaterial	Kupferlegierung
Anschlussbeschichtung	Nickel

Mechanical Properties
Elektrische Lebensdauer	10000 Cycles
Verbindungsart	Kontakte gegenüberliegend

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Schaltfunktion	Schaltbild	Muster
	472223010140	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TOTV (rev25a).IntLib \| 10.1 MB CDS Cadence_WS-TOTV (rev25a).zip \| 37.4 MB EAG Eagle_WS-TOTV (rev25a).lbr \| 151.1 KB KIC KiCad_WS-TOTV (rev25a).zip \| 19 MB CAD-Dateien ZIP 3D 472223010140_3D (rev1).pdf \| 1.4 MB IGS 472223010140 (rev1).igs \| 9 MB STP 472223010140 (rev1).stp \| 3.3 MB Alle 7 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ON-OFF-ON	SPDT
	472221010140	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TOTV (rev25a).IntLib \| 10.1 MB CDS Cadence_WS-TOTV (rev25a).zip \| 37.4 MB EAG Eagle_WS-TOTV (rev25a).lbr \| 151.1 KB KIC KiCad_WS-TOTV (rev25a).zip \| 19 MB CAD-Dateien ZIP 3D 472221010140_3D (rev1).pdf \| 1.7 MB IGS 472221010140 (rev1).igs \| 8.7 MB STP 472221010140 (rev1).stp \| 3.2 MB Alle 7 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ON-ON	SPDT
	472231010140	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TOTV (rev25a).IntLib \| 10.1 MB CDS Cadence_WS-TOTV (rev25a).zip \| 37.4 MB EAG Eagle_WS-TOTV (rev25a).lbr \| 151.1 KB KIC KiCad_WS-TOTV (rev25a).zip \| 19 MB CAD-Dateien ZIP 3D 472231010140_3D (rev1).pdf \| 1.7 MB IGS 472231010140 (rev1).igs \| 9.3 MB STP 472231010140 (rev1).stp \| 4.4 MB Alle 7 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ON-ON	DPDT
	472233010140	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TOTV (rev25a).IntLib \| 10.1 MB CDS Cadence_WS-TOTV (rev25a).zip \| 37.4 MB EAG Eagle_WS-TOTV (rev25a).lbr \| 151.1 KB KIC KiCad_WS-TOTV (rev25a).zip \| 19 MB CAD-Dateien ZIP 3D 472233010140_3D (rev1).pdf \| 1.6 MB IGS 472233010140 (rev1).igs \| 9.9 MB STP 472233010140 (rev1).stp \| 4.5 MB Alle 7 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	ON-OFF-ON	DPDT

	Artikel Nr.	Datenblatt
	472223010140	SPEC
	472221010140	SPEC
	472231010140	SPEC
	472233010140	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Schaltfunktion	Schaltbild	Muster
