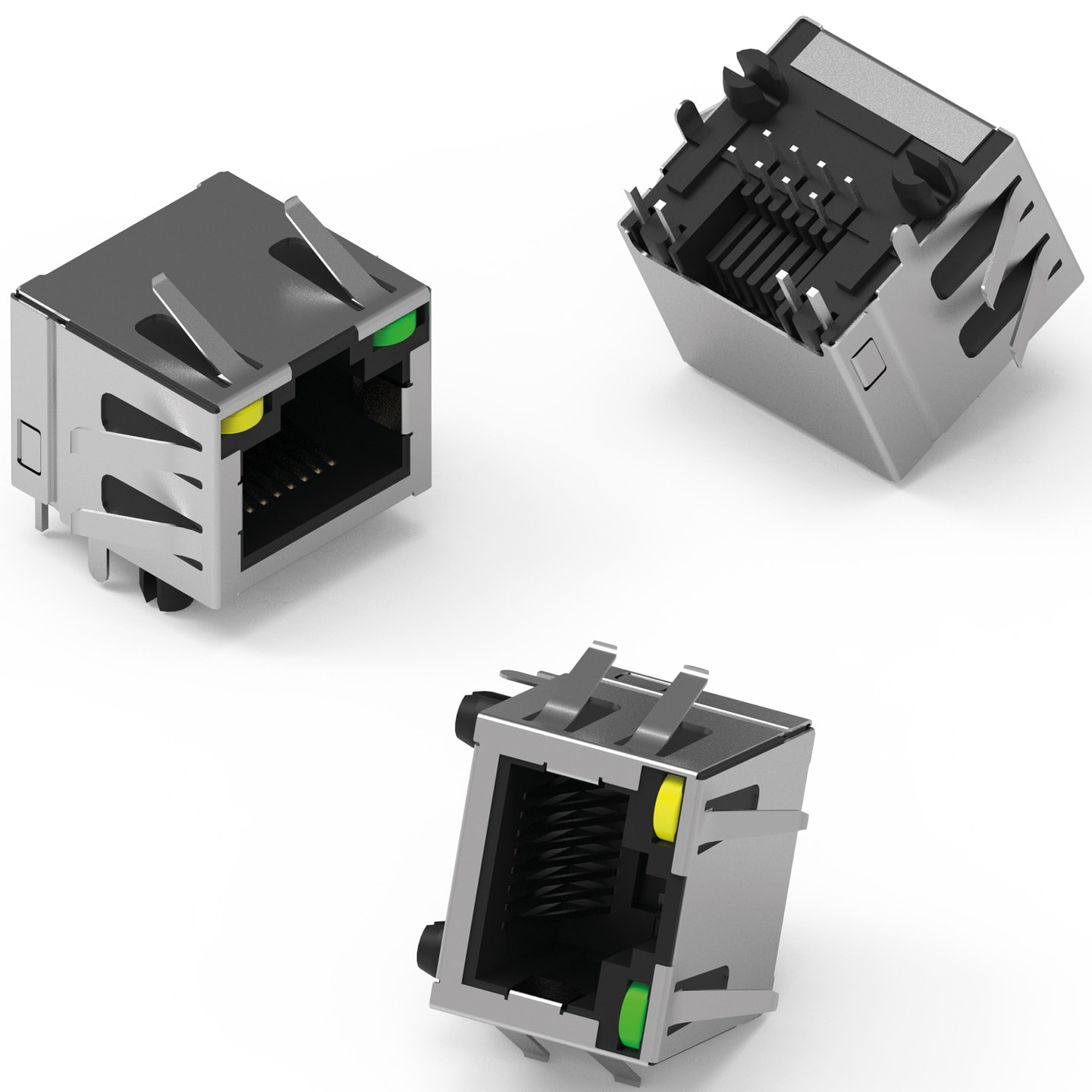

WR-MJ Cat 3 Modular Jacks – THR

Merkmale

Ungeschirmt und geschirmt mit EMI-Finger Option
Optionale LEDs in verschiedenen Sequenzen
Vertikale und horizontale Ausführungen
Gestapelte und montierte Konfigurationen
Tape & Reel Verpackungen für Pick-and-Place Montage (Tray für größere Stapel)

Properties

PoE++ kompatibel bis zu 100 W (IEEE 802.3bt)
UL und cULus zertifiziert
UL94-V0 Reflow-kompatibles Gehäusematerial
Ethernet Kategorie 3 - Kategorie 5 unter Bedingungen

Anwendung

Netzwerke
Internet der Dinge
Intelligente Gebäudesteuerung

Artikeldaten

Alle

Abgewinkelt

Horizontal

Vertikal

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	xPxC	Typ	Ausführung	Ports	Schirmung	Tab	EMI	LED	Anwendungssystem	I_R(A)	Arbeitsspannung(V (AC))	Verpackung	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	615106141121R	SPEC6P6C, Horizontal, –	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_PLASTIC_6P6C_TAB_DOWN_THR_615106141121R (rev1).pdf \| 199.9 KB STP STP_MJ_HORIZONTAL_PLASTIC_6P6C_TAB_DOWN_THR_615106141121R (rev1).stp \| 603.7 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)6P6C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108137421R	SPEC8P8C, Horizontal, THR-kompatibel	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_615108137421R (rev1).pdf \| 277.6 KB IGS Download_IGES_615108137421R (rev1).iges \| 6.3 MB STP Download_STP_615108137421R (rev1).stp \| 1.3 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	AusführungTHR-kompatibel	Ports1x1	Schirmunggeschirmt	Tab PositionOben	EMI FingerJa	LED (Links-Rechts)gelb-grün	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel	Design Kit 615001	–Verfügbarkeit prüfen
	615108150221R	SPEC8P8C, Horizontal, Mid Mount	Verfügbarkeit –	Downloads7 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_615108150221R (rev1).pdf \| 268.9 KB IGS Download_IGES_615108150221R (rev1).iges \| 3.4 MB STP Download_STP_615108150221R (rev1).stp \| 762.2 KB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	AusführungMid Mount	Ports1x1	Schirmunggeschirmt	Tab PositionUnten	–	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel	Design Kit –	–Verfügbarkeit prüfen
	615108137621R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_SHIELDED_W_LED_8P8C_TAB_UP_THR_615108137621R (rev1).pdf \| 314.9 KB IGS IGES_MJ_HORIZONTAL_SHIELDED_W_LED_8P8C_TAB_UP_THR_615108137621R (rev1).iges \| 4.6 MB STP STP_MJ_HORIZONTAL_SHIELDED_W_LED_8P8C_TAB_UP_THR_615108137621R (rev1).stp \| 1 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108137221R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_SHIELDED_W_LED _8P8C_TAB_UP_THR_615108137221R (rev1).pdf \| 239.5 KB IGS IGES_MJ_HORIZONTAL_SHIELDED_W_LED _8P8C_TAB_UP_THR_615108137221R (rev1).iges \| 3.3 MB STP STP_MJ_HORIZONTAL_SHIELDED_W_LED _8P8C_TAB_UP_THR_615108137221R (rev1).stp \| 778.1 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108138221R	SPEC8P8C, Vertikal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_SHIELDED_8P8C_FRONT_POST_THR_615108138221R (rev1).pdf \| 416.9 KB IGS IGES_MJ_VERTICAL_SHIELDED_8P8C_FRONT_POST_THR_615108138221R (rev1).iges \| 6.2 MB STP STP_MJ_VERTICAL_SHIELDED_8P8C_FRONT_POST_THR_615108138221R (rev1).stp \| 1.3 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108140621R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_SHIELDED _8P8C_TAB_UP_THR_615108140621R (rev1).pdf \| 219 KB IGS IGES_MJ_HORIZONTAL_SHIELDED _8P8C_TAB_UP_THR_615108140621R (rev1).iges \| 3.4 MB STP STP_MJ_HORIZONTAL_SHIELDED _8P8C_TAB_UP_THR_615108140621R (rev1).stp \| 744.9 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108138021R	SPEC8P8C, Vertikal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_PLASTIC_8P8C_THR_615108138021R (rev1).pdf \| 309.5 KB IGS IGES_MJ_VERTICAL_PLASTIC_8P8C_THR_615108138021R (rev1).iges \| 4.8 MB STP STP_MJ_VERTICAL_PLASTIC_8P8C_THR_615108138021R (rev1).stp \| 1 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108140421R	SPEC8P8C, Vertikal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_SHIELDED_8P8C_REAR_POST_THR_615108140421R (rev1).pdf \| 395.5 KB IGS IGES_MJ_VERTICAL_SHIELDED_8P8C_REAR_POST_THR_615108140421R (rev1).iges \| 6 MB STP STP_MJ_VERTICAL_SHIELDED_8P8C_REAR_POST_THR_615108140421R (rev1).stp \| 1.3 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108145121R	SPEC8P8C, Abgewinkelt, –	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_45DEGREE_ENTRY_SHIELDED_8P8C_STANDARD_REVERSE_METAL_POST_TAIL_THR_615108145121R (rev1).pdf \| 325.8 KB STP STP_MJ_45DEGREE_ENTRY_SHIELDED_8P8C_STANDARD_REVERSE_METAL_POST_TAIL_THR_615108145121R (rev1).stp \| 1.2 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypAbgewinkelt	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108140121R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_SHIELDED_FRONT_GROUNDING_POST_8P8C_TAB_DOWN_THR_615108140121R (rev1).pdf \| 504.7 KB IGS IGES_MJ_HORIZONTAL_SHIELDED_FRONT_GROUNDING_POST_8P8C_TAB_DOWN_THR_615108140121R (rev1).iges \| 3.9 MB STP STP_MJ_HORIZONTAL_SHIELDED_FRONT_GROUNDING_POST_8P8C_TAB_DOWN_THR_615108140121R (rev1).stp \| 899.9 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615106138521R	SPEC8P8C, Vertikal, –	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_PLASTIC_6P6C_W_EARS_THR_615106138521R (rev1).pdf \| 506.2 KB STP STP_MJ_VERTICAL_PLASTIC_6P6C_W_EARS_THR_615106138521R (rev1).stp \| 1.6 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108137121R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_PLASTIC_8P8C_TAB_DOWN_THR_615108137121R (rev1).pdf \| 148.5 KB STP STP_MJ_HORIZONTAL_PLASTIC_8P8C_TAB_DOWN_THR_615108137121R (rev1).stp \| 700.8 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108144221R	SPEC8P8C, Abgewinkelt, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_PLASTIC_8P8C_THR_615108144221R (rev1).pdf \| 266.2 KB IGS IGES_MJ_VERTICAL_PLASTIC_8P8C_THR_615108144221R (rev1).iges \| 4.1 MB STP STP_MJ_VERTICAL_PLASTIC_8P8C_THR_615108144221R (rev1).stp \| 897.5 KB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypAbgewinkelt	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615108138321R	SPEC8P8C, Vertikal, –	Verfügbarkeit –	Downloads6 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_VERTICAL_SHIELDED_8P8C_W_LED_THR_615108138321R (rev1).pdf \| 424.1 KB IGS IGES_MJ_VERTICAL_SHIELDED_8P8C_W_LED_THR_615108138321R (rev1).iges \| 6 MB STP STP_MJ_VERTICAL_SHIELDED_8P8C_W_LED_THR_615108138321R (rev1).stp \| 1.3 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen
	615116137721R	SPEC8P8C, Horizontal, –	Verfügbarkeit –	Downloads5 Dateien ALT Altium_WR-MJ (rev26a).IntLib \| 21.7 MB EAG Eagle_WR-MJ (rev26a).lbr KIC KiCad_WR-MJ (rev26c).zip \| 26.6 MB 3D 3D_MJ_HORIZONTAL_SHIELDED_DUAL_PORT_W_LED_8P8C_TAB_UP_THR_615116137721R (rev1).pdf \| 768.2 KB STP STP_MJ_HORIZONTAL_SHIELDED_DUAL_PORT_W_LED_8P8C_TAB_UP_THR_615116137721R (rev1).stp \| 2.4 MB	Status NeuProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProdukt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	–	–	–	–	–	–	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	–	Design Kit –	–Verfügbarkeit prüfen

Passend zu

Signalübertrager

Zubehör

WA-PCCA Kunststoffkappen für RJ45 Modular Jack

WA-PCCA Kunststoffkappen für RJ11 Modular Jack

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Modular Jack & Kommunikationssteckverbinder
