WRIS-KWKH Dickschicht Widerstand

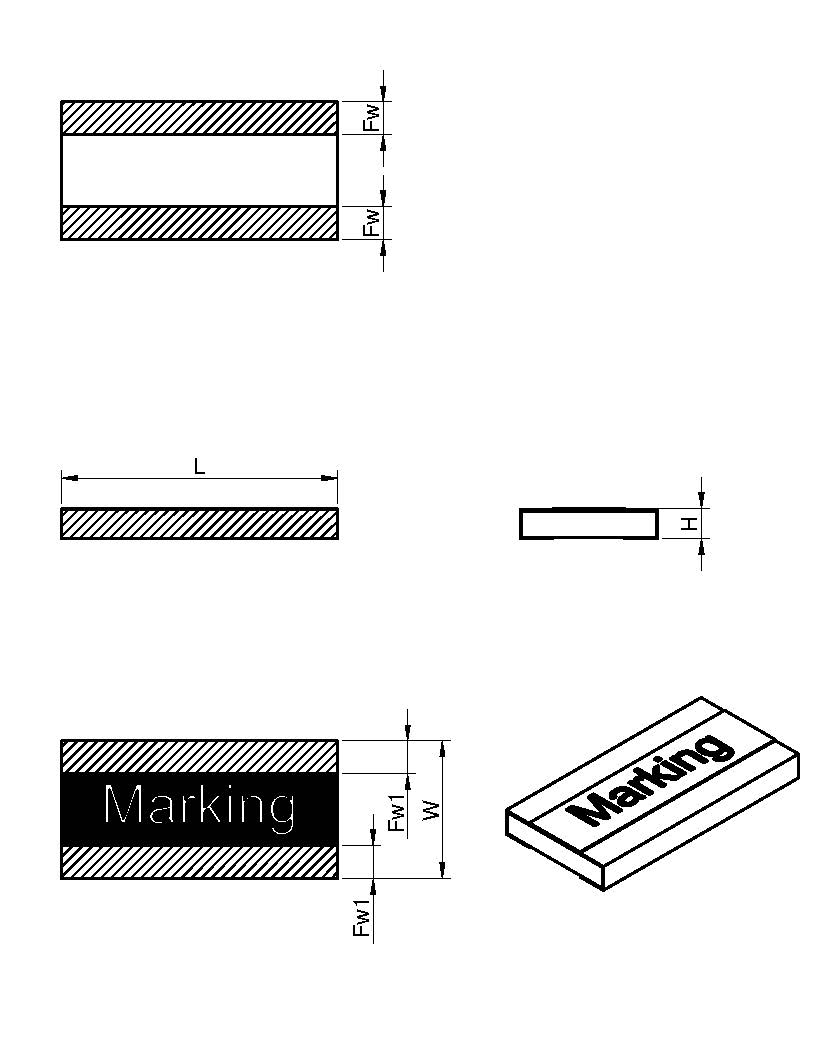

Bauform	Maße	3D	L (mm)	B (mm)	H (mm)	Montageart
0612			1.6	3.2	0.55	SMT
1020			2.5	5	0.55	SMT

Merkmale

Produktserie für die Strommessung bis zu 1 W
Montagetyp: SMT-Chip (Wide-Terminal)
Widerstandsbereich: 100 mΩ ‒ 620 mΩ
Widerstandstoleranz: ±1% / ±5%
Nennleistung: 1 W
TCR: +200; +250; +350 ppm/°C
Betriebstemperatur: -55 °C bis +155 °C
Bauformen: 0612 / 1020
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

DC/DC Konverter
Kamera
Nachtsichtgeräte
Fernseher
Beleuchtung

Artikeldaten

Alle

0612

1020

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated(W)	TCR(ppm/ °C)	I_R(A)	L(mm)	B(mm)	H(mm)	Design Kit
561070332051	100 mΩ, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332051 (rev1).pdf \| 71.1 KB IGS IGS_561070332051 (rev1).igs \| 733.7 KB STP STP_561070332051 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand100 mΩ	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)350 ppm/ °C	Nennstrom3.2 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070350055	0.15 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070350055 (rev1).pdf \| 68.2 KB IGS IGS_561070350055 (rev1).igs \| 739 KB STP STP_561070350055 (rev1).stp \| 228 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.15 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)350 ppm/ °C	Nennstrom2.58 A	Länge2.5 mm	Breite5 mm	Höhe0.55 mm	Design Kit –
561070332055	0.15 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332055 (rev1).pdf \| 71.1 KB IGS IGS_561070332055 (rev1).igs \| 733.7 KB STP STP_561070332055 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.15 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)350 ppm/ °C	Nennstrom2.6 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332057	0.18 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332057 (rev1).pdf \| 71.1 KB IGS IGS_561070332057 (rev1).igs \| 733.7 KB STP STP_561070332057 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.18 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)350 ppm/ °C	Nennstrom2.4 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332092	0.24 Ω, ±5%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332092 (rev1).pdf \| 71.1 KB IGS IGS_561070332092 (rev1).igs \| 733.7 KB STP STP_561070332092 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.24 Ω	Widerstand±5%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom2 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332071	0.33 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332071 (rev1).pdf \| 71.1 KB IGS IGS_561070332071 (rev1).igs \| 733.7 KB STP STP_561070332071 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.33 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom1.7 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332096	0.33 Ω, ±5%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332096 (rev1).pdf \| 71.1 KB IGS IGS_561070332096 (rev1).igs \| 733.7 KB STP STP_561070332096 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.33 Ω	Widerstand±5%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom1.7 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332076	0.47 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332076 (rev1).pdf \| 71.1 KB IGS IGS_561070332076 (rev1).igs \| 733.7 KB STP STP_561070332076 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.47 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom1.5 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070350077	0.5 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070350077 (rev1).pdf \| 68.2 KB IGS IGS_561070350077 (rev1).igs \| 739 KB STP STP_561070350077 (rev1).stp \| 228 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.5 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.41 A	Länge2.5 mm	Breite5 mm	Höhe0.55 mm	Design Kit –
561070350078	0.51 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070350078 (rev1).pdf \| 68.2 KB IGS IGS_561070350078 (rev1).igs \| 739 KB STP STP_561070350078 (rev1).stp \| 228 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.51 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.4 A	Länge2.5 mm	Breite5 mm	Höhe0.55 mm	Design Kit –
561070332078	0.51 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332078 (rev1).pdf \| 71.1 KB IGS IGS_561070332078 (rev1).igs \| 733.7 KB STP STP_561070332078 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.51 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.4 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332079	0.56 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332079 (rev1).pdf \| 71.1 KB IGS IGS_561070332079 (rev1).igs \| 733.7 KB STP STP_561070332079 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.56 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.3 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332080	0.6 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332080 (rev1).pdf \| 71.1 KB IGS IGS_561070332080 (rev1).igs \| 733.7 KB STP STP_561070332080 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.6 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.3 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000
561070332081	0.62 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KWKH (rev25a).IntLib \| 109 KB CDS Cadence_WRIS-KWKH (rev19a).zip \| 474.1 KB EAG Eagle_WRIS-KWKH (rev19a).lbr \| 24 KB KIC KiCad_WRIS-KWKH (rev25b).zip \| 139.3 KB CAD-Dateien ZIP 3D 3D_561070332081 (rev1).pdf \| 71.1 KB IGS IGS_561070332081 (rev1).igs \| 733.7 KB STP STP_561070332081 (rev1).stp \| 225.4 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.62 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.3 A	Länge1.6 mm	Breite3.2 mm	Höhe0.55 mm	Design Kit 560000

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Strommesswiderstände SMT
