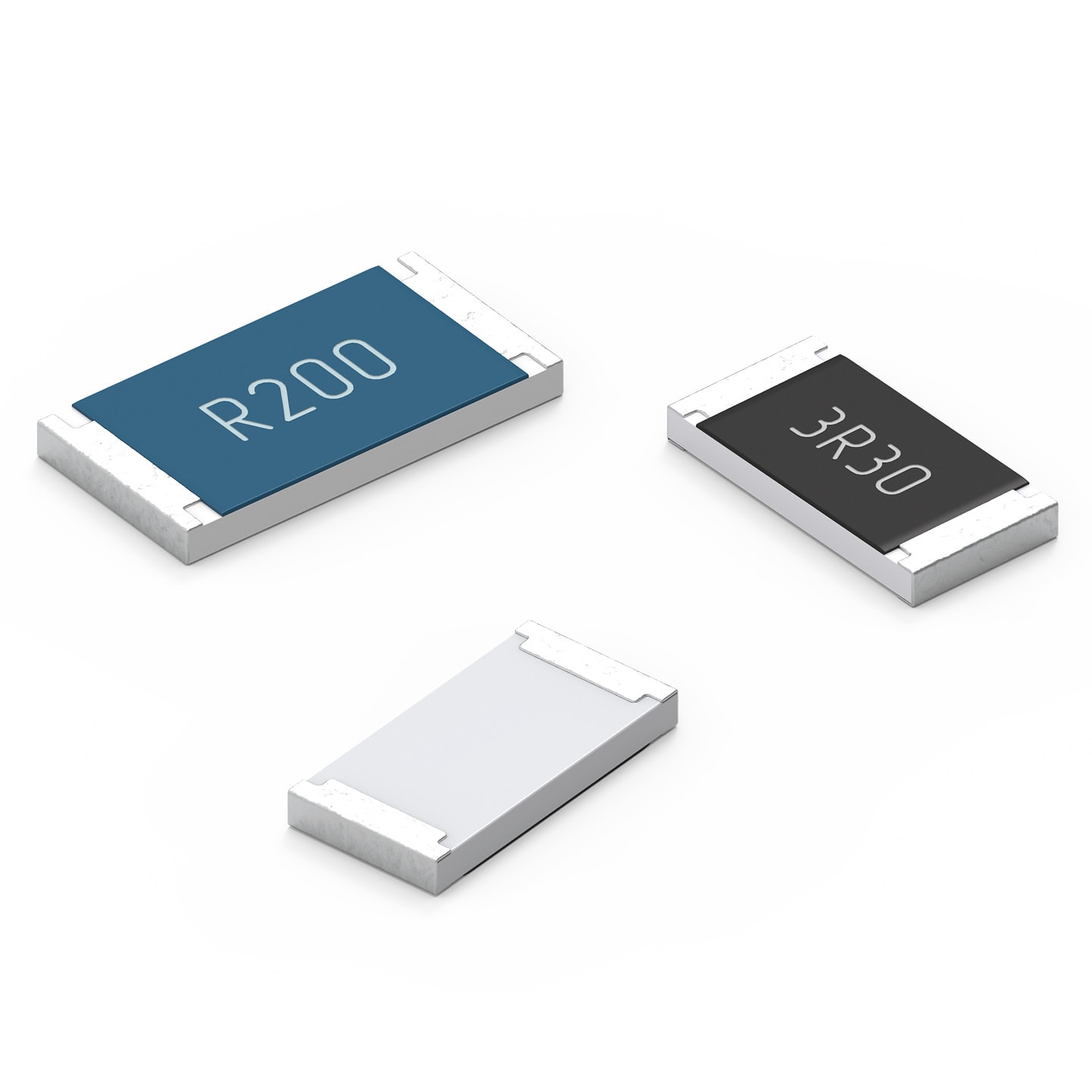

WRIS-KSKE Dickschicht Widerstand

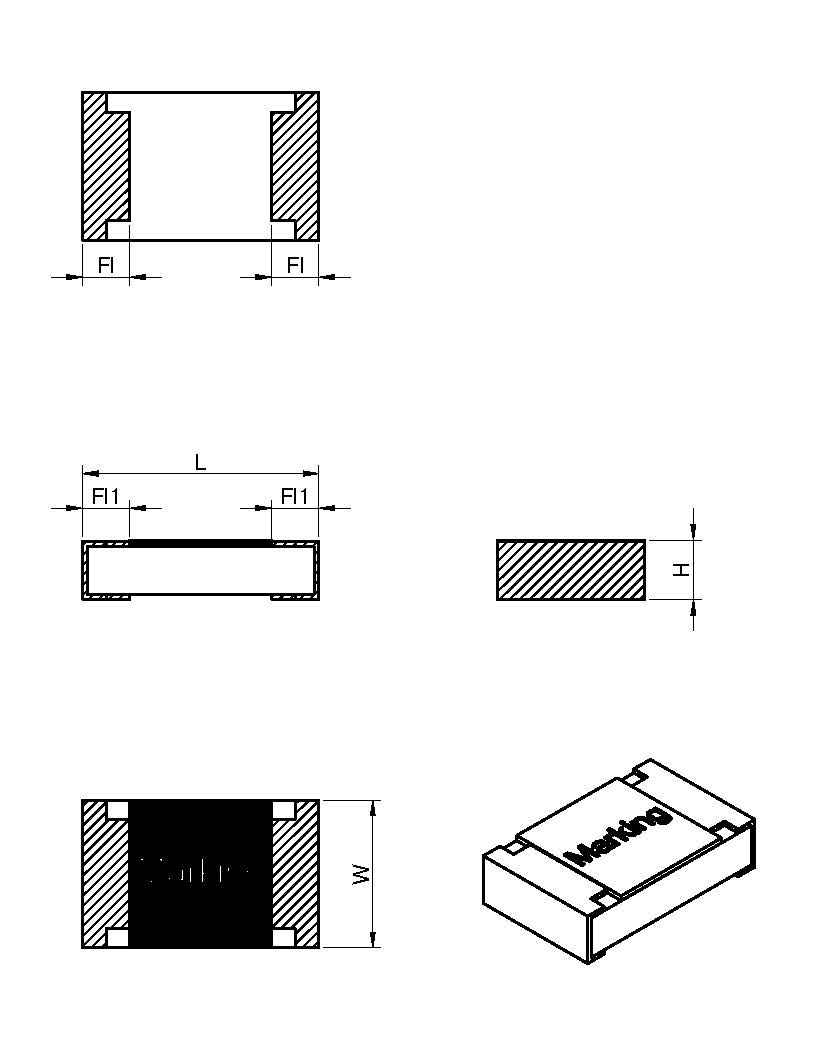

Bauform	L (mm)	B (mm)	H (mm)	Fl (mm)	Montageart
ERW.0402	1	0.5	0.35	0.25	SMT
0603	1.6	0.8	0.45	0.3	SMT
0805	2	1.25	0.6	0.4	SMT
1206	3.1	1.6	0.6	0.3	SMT
2010	5	2.5	0.6	0.6	SMT
2512	6.3	3.2	0.6	0.6	SMT

Merkmale

Strommesswiderstände für die allgemeine Anwendung
Montagetyp: SMT-Chip (Standard-Terminal)
Widerstandsbereich: 50 mΩ ‒ 10 Ω
Widerstandstoleranz: ±1 %
Nennleistung: 0.125 W ‒ 1 W
TCR: ±100; +200; +250; +300 ppm/°C
Betriebstemperatur: -55 °C bis +155 °C
Bauformen: 0402 / 0603 / 0805 / 1206 / 2010 / 2512
Empfohlenes Lötverfahren: Reflow-Löten

Anwendung

DC/DC Konverter
Kamera; Nachtsichtgerät
Batteriemanagement für Mobiltelefon
Steuerungen von Elektromotoren

Artikeldaten

Alle

0402

0603

0805

1206

2010

2512

Alle zurücksetzen

Artikeldaten filtern

Artikel in 6 Produktserien anzeigen

Artikel in 6 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	R	Tol. R	P_Rated(W)	TCR(ppm/ °C)	TCR(ppm/ °C)	I_R(A)	L(mm)	B(mm)	H(mm)	Design Kit
560050332001	0.05 Ω, ±1%, 0.5 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050332001 (rev1).pdf \| 69.4 KB IGS IGS_560050332001 (rev1).igs \| 778.9 KB STP STP_560050332001 (rev1).stp \| 236 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.05 Ω	Widerstand±1%	Nennleistung0.5 W	–	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom3.16 A	Länge3.1 mm	Breite1.6 mm	Höhe0.6 mm	Design Kit –
560050316001	0.1 Ω, ±1%, 0.25 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050316001 (rev1).pdf \| 20.4 KB IGS IGS_560050316001 (rev1).igs \| 189.8 KB STP STP_560050316001 (rev1).stp \| 50 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.1 Ω	Widerstand±1%	Nennleistung0.25 W	–	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom1.58 A	Länge1.6 mm	Breite0.8 mm	Höhe0.45 mm	Design Kit 560000
560050320001	0.1 Ω, ±1%, 0.33 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050320001 (rev1).pdf \| 69.2 KB IGS IGS_560050320001 (rev1).igs \| 776 KB STP STP_560050320001 (rev1).stp \| 237.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.1 Ω	Widerstand±1%	Nennleistung0.33 W	–	Temperaturkoeffizient von Widerständen (max.)250 ppm/ °C	Nennstrom1.81 A	Länge2 mm	Breite1.25 mm	Höhe0.6 mm	Design Kit 560000
560050310002	0.15 Ω, ±1%, 0.125 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050310002 (rev1).pdf \| 20.4 KB IGS IGS_560050310002 (rev1).igs \| 191.4 KB STP STP_560050310002 (rev1).stp \| 65.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.15 Ω	Widerstand±1%	Nennleistung0.125 W	–	Temperaturkoeffizient von Widerständen (max.)300 ppm/ °C	Nennstrom0.91 A	Länge1 mm	Breite0.5 mm	Höhe0.35 mm	Design Kit 560000
560050350011	0.2 Ω, ±1%, 0.75 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050350011 (rev1).pdf \| 68.3 KB IGS IGS_ 560050350011 (rev1).igs \| 783.7 KB STP STP_560050350011 (rev1).stp \| 239.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.2 Ω	Widerstand±1%	Nennleistung0.75 W	–	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.93 A	Länge5 mm	Breite2.5 mm	Höhe0.6 mm	Design Kit –
560050320003	0.27 Ω, ±1%, 0.33 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050320003 (rev1).pdf \| 69.2 KB IGS IGS_560050320003 (rev1).igs \| 776 KB STP STP_560050320003 (rev1).stp \| 237.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.27 Ω	Widerstand±1%	Nennleistung0.33 W	–	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.1 A	Länge2 mm	Breite1.25 mm	Höhe0.6 mm	Design Kit 560000
560050350012	0.39 Ω, ±1%, 0.75 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050350012 (rev1).pdf \| 68.3 KB IGS IGS_560050350012 (rev1).igs \| 783.7 KB STP STP_560050350012 (rev1).stp \| 239.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.39 Ω	Widerstand±1%	Nennleistung0.75 W	–	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom1.38 A	Länge5 mm	Breite2.5 mm	Höhe0.6 mm	Design Kit –
560050310010	0.5 Ω, ±1%, 0.125 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050310010 (rev1).pdf \| 20.4 KB IGS IGS_560050310010 (rev1).igs \| 191.4 KB STP STP_560050310010 (rev1).stp \| 65.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.5 Ω	Widerstand±1%	Nennleistung0.125 W	–	Temperaturkoeffizient von Widerständen (max.)200 ppm/ °C	Nennstrom0.5 A	Länge1 mm	Breite0.5 mm	Höhe0.35 mm	Design Kit –
560050316011	0.5 Ω, ±1%, 0.25 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050316011 (rev1).pdf \| 20.4 KB IGS IGS_560050316011 (rev1).igs \| 189.8 KB STP STP_560050316011 (rev1).stp \| 50 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.5 Ω	Widerstand±1%	Nennleistung0.25 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.7 A	Länge1.6 mm	Breite0.8 mm	Höhe0.45 mm	Design Kit 560000
560050332013	0.5 Ω, ±1%, 0.5 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050332013 (rev1).pdf \| 69.4 KB IGS IGS_560050332013 (rev1).igs \| 778.9 KB STP STP_560050332013 (rev1).stp \| 236 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.5 Ω	Widerstand±1%	Nennleistung0.5 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom1 A	Länge3.1 mm	Breite1.6 mm	Höhe0.6 mm	Design Kit 560000
560050363011	0.5 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050363011 (rev1).pdf \| 68.3 KB IGS IGS_560050363011 (rev1).igs \| 783.7 KB STP STP_560050363011 (rev1).stp \| 239.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand0.5 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom1.41 A	Länge6.3 mm	Breite3.2 mm	Höhe0.6 mm	Design Kit –
560050320011	1 Ω, ±1%, 0.33 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050320011 (rev1).pdf \| 69.2 KB IGS IGS_560050320011 (rev1).igs \| 776 KB STP STP_560050320011 (rev1).stp \| 237.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand1 Ω	Widerstand±1%	Nennleistung0.33 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.57 A	Länge2 mm	Breite1.25 mm	Höhe0.6 mm	Design Kit –
560050320007	2.2 Ω, ±1%, 0.33 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050320007 (rev1).pdf \| 69.2 KB IGS IGS_560050320007 (rev1).igs \| 776 KB STP 3D_560050320007 (rev1).stp \| 237.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand2.2 Ω	Widerstand±1%	Nennleistung0.33 W	Temperaturkoeffizient von Widerständen (min.)100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.38 A	Länge2 mm	Breite1.25 mm	Höhe0.6 mm	Design Kit 560000
560050332011	3.3 Ω, ±1%, 0.5 W	Simulation	Downloads4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB Alle 4 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand3.3 Ω	Widerstand±1%	Nennleistung0.5 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.38 A	Länge3.1 mm	Breite1.6 mm	Höhe0.6 mm	Design Kit –
560050363012	3.3 Ω, ±1%, 1 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050363012 (rev1).pdf \| 68.3 KB IGS IGS_560050363012 (rev1).igs \| 783.7 KB STP STP_560050363012 (rev1).stp \| 239.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand3.3 Ω	Widerstand±1%	Nennleistung1 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.55 A	Länge6.3 mm	Breite3.2 mm	Höhe0.6 mm	Design Kit –
560050310050	4.7 Ω, ±1%, 0.125 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D WRIS-KSKE_0402_3D (rev1).pdf \| 20.4 KB IGS WRIS-KSKE_0402 (rev1).igs \| 191.4 KB STP WRIS-KSKE_0402 (rev1).stp \| 65.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand4.7 Ω	Widerstand±1%	Nennleistung0.125 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.16 A	Länge1 mm	Breite0.5 mm	Höhe0.35 mm	Design Kit –
560050310051	5.1 Ω, ±1%, 0.125 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D WRIS-KSKE_0402_3D (rev1).pdf \| 20.4 KB IGS WRIS-KSKE_0402 (rev1).igs \| 191.4 KB STP WRIS-KSKE_0402 (rev1).stp \| 65.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand5.1 Ω	Widerstand±1%	Nennleistung0.125 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.16 A	Länge1 mm	Breite0.5 mm	Höhe0.35 mm	Design Kit –
560050310009	10 Ω, ±1%, 0.125 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D Download 3D (o393345v250) (rev1).pdf \| 20.4 KB IGS IGS_560050310009 (rev1).igs \| 191.4 KB STP STP_560050310009 (rev1).stp \| 65.7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand10 Ω	Widerstand±1%	Nennleistung0.125 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.11 A	Länge1 mm	Breite0.5 mm	Höhe0.35 mm	Design Kit –
560050316012	10 Ω, ±1%, 0.25 W	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WRIS-KSKE (rev25b).IntLib \| 222 KB CDS Cadence_WRIS-KSKE (rev25a).zip \| 754.5 KB EAG Eagle_WRIS-KSKE (rev25a).lbr \| 42.5 KB KIC KiCad_WRIS-KSKE (rev25b).zip \| 313.5 KB CAD-Dateien ZIP 3D 3D_560050316012 (rev1).pdf \| 20.4 KB IGS IGS_560050316012 (rev1).igs \| 189.8 KB STP STP_560050316012 (rev1).stp \| 50 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Widerstand10 Ω	Widerstand±1%	Nennleistung0.25 W	Temperaturkoeffizient von Widerständen (min.)-100 ppm/ °C	Temperaturkoeffizient von Widerständen (max.)100 ppm/ °C	Nennstrom0.15 A	Länge1.6 mm	Breite0.8 mm	Höhe0.45 mm	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Strommesswiderstände SMT

Videos

Würth Elektronik Webinar: Strommessung ist einfach?! Einblick in die Welt der Strommesswiderstände

General Purpose Current Sensing
