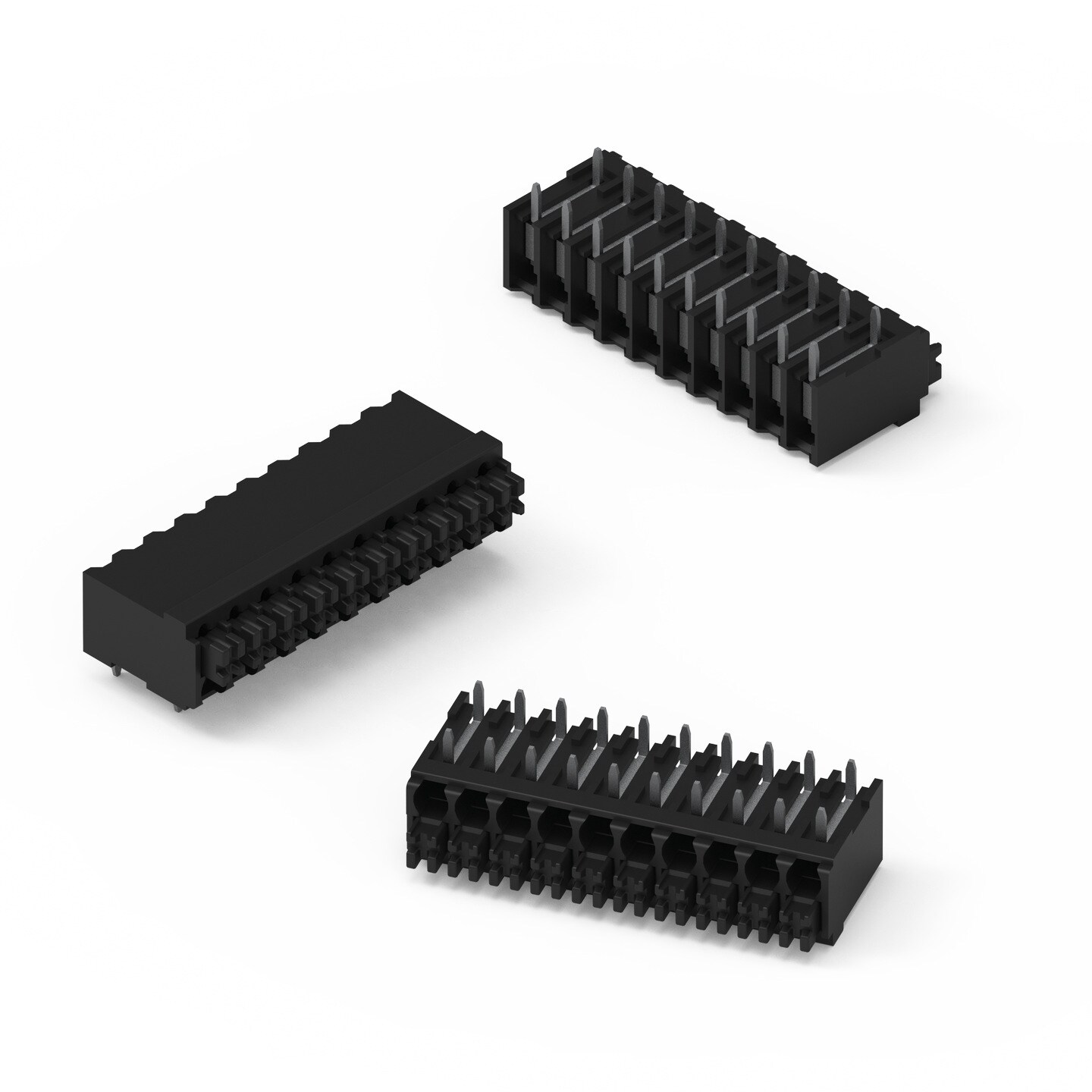

WR-TBL Series 8101 - Screwless Push In 3.5mm pitch - Horizontal cable entry - THR | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 mm up to +125 °C; -40 °C up to +125 °C
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA4T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Federmaterial	Edelstahl
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_{R cULus}	7 A
I_{R VDE}	13.5 A
Arbeitsspannung [cULus]	300 V
Arbeitsspannung [VDE]	160 V
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	1400 V (AC)
Kontaktwiderstand [cULus]	20 mΩ
Kontaktwiderstand [VDE]	20 mΩ

Mechanical Properties
Kabellänge	8 up to 9 (mm)

Wire Properties
Solid Wire Section (AWG)	24 to 18 (AWG)
Solid Wire Section (Metric)	0.2 to 1 (mm²)
Stranded Wire Section (AWG)	22 to 16 (AWG)
Stranded Wire Section (Metric)	0.2 to 1.5 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40055316

Packaging Properties
Verpackung	Tape and Reel

Application Notes

ANE006 Derating von Steckverbindern
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691810110302	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110302 (rev1).pdf \| 270.9 KB IGS IGS_WR-TBL-8101_691810110302 (rev1).igs \| 2.8 MB STP STP_WR-TBL_8101_691810110302 (rev1).stp \| 643.3 KB	2	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	691001
691810110303	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110303 (rev1).pdf \| 311.8 KB IGS IGS_WR-TBL_8101_691810110303 (rev1).igs \| 3.3 MB STP STP_WR-TBL_8101_691810110303 (rev1).stp \| 765.2 KB	3	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110304	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110304 (rev1).pdf \| 350.3 KB IGS IGS_WR-TBL_8101_691810110304 (rev1).igs \| 3.8 MB STP STP_WR-TBL_8101_691810110304 (rev1).stp \| 893.1 KB	4	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110305	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110305 (rev1).pdf \| 391.3 KB IGS IGS_WR-TBL_8101_691810110305 (rev1).igs \| 4.3 MB STP STP_WR-TBL_8101_691810110305 (rev1).stp \| 1011.8 KB	5	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110306	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110306 (rev1).pdf \| 429.5 KB IGS IGS_WR-TBL_8101_691810110306 (rev1).igs \| 4.8 MB STP STP_WR-TBL_8101_691810110306 (rev1).stp \| 1.1 MB	6	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110307	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110307 (rev1).pdf \| 462.9 KB IGS IGS_WR-TBL_8101_691810110307 (rev1).igs \| 5.3 MB STP STP_WR-TBL_8101_691810110307 (rev1).stp \| 1.2 MB	7	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110308	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_Download_WR-TBL_691810110308 (rev1).pdf \| 495.9 KB IGS IGS_WR-TBL_8101_691810110308 (rev1).igs \| 5.8 MB STP STP_WR-TBL_8101_691810110308 (rev1).stp \| 1.4 MB	8	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110310	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110310 (rev1).pdf \| 561.6 KB IGS IGS_WR-TBL_8101_691810110310 (rev1).igs \| 6.7 MB	10	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–
691810110312	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_WR-TBL_8101_691810110312 (rev1).pdf \| 626.7 KB IGS IGS_WR-TBL_8101_691810110312 (rev1).igs \| 7.7 MB STP STP_WR-TBL_8101_691810110312 (rev1).stp \| 1.8 MB	12	Screwless Push In	PCB	Nein	Horizontal	22 to 16 (AWG) 0.2 to 1.5 (mm²)	–

Artikel Nr.	Datenblatt
691810110302	SPEC
691810110303	SPEC
691810110304	SPEC
691810110305	SPEC
691810110306	SPEC
691810110307	SPEC
691810110308	SPEC
691810110310	SPEC
691810110312	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster
