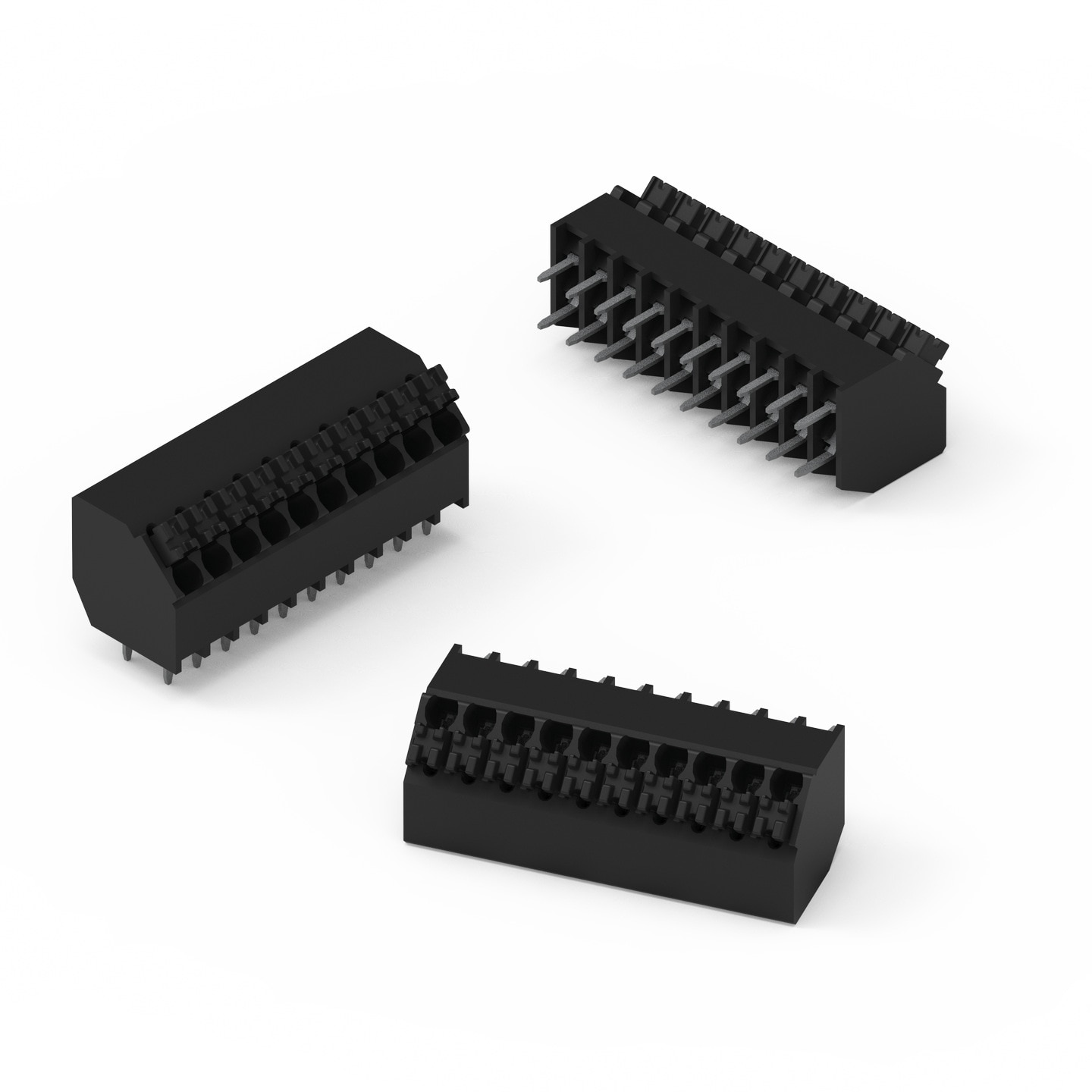

WR-TBL Series 4101 - Screwless Push In 3.5mm pitch - 45° cable entry - THT

General Information
Betriebstemperatur	-40 °C up to +110 °C
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Federmaterial	Edelstahl
Pin Material	Messing
Pinbeschichtung	Zinn über Nickel

Electrical Properties
I_R[cULus]	7 A
I_R[VDE]	13.5 A
Arbeitsspannung [cULus]	300 V
Arbeitsspannung [VDE]	160 V
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	1400 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	8 up to 9 (mm)

Wire Properties
Solid Wire Section (AWG)	24 to 18 (AWG)
Solid Wire Section (Metric)	0.2 to 1 (mm²)
Stranded Wire Section (AWG)	22 to 16 (AWG)
Stranded Wire Section (Metric)	0.2 to 1.5 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40055316

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691410120002	2, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120002 (rev1).pdf \| 280.8 KB IGS Image_IGS_ConTBL4_691410120002 (rev1).igs \| 3.2 MB STP Image_STP_ConTBL4_691410120002 (rev1).stp \| 726.6 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 2	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120003	3, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120003 (rev1).pdf \| 325.3 KB IGS Image_IGS_ConTBL4_691410120003 (rev1).igs \| 3.9 MB STP Image_STP_ConTBL4_691410120003 (rev1).stp \| 876.5 KB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 3	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit 691001
691410120004	4, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120004 (rev1).pdf \| 367.9 KB IGS Image_IGS_ConTBL4_691410120004 (rev1).igs \| 4.5 MB STP Image_STP_ConTBL4_691410120004 (rev1).stp \| 1 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 4	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120005	5, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120005 (rev1).pdf \| 413.1 KB IGS Image_IGS_ConTBL4_691410120005 (rev1).igs \| 5.1 MB STP Image_STP_ConTBL4_691410120005 (rev1).stp \| 1.1 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 5	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120006	6, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120006 (rev1).pdf \| 456.4 KB IGS Image_IGS_ConTBL4_691410120006 (rev1).igs \| 5.8 MB STP Image_STP_ConTBL4_691410120006 (rev1).stp \| 1.3 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 6	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120007	7, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120007 (rev1).pdf \| 500.4 KB IGS Image_IGS_ConTBL4_691410120007 (rev1).igs \| 6.4 MB STP Image_STP_ConTBL4_691410120007 (rev1).stp \| 1.4 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 7	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120008	8, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120008 (rev1).pdf \| 544.3 KB IGS Image_IGS_ConTBL4_691410120008 (rev1).igs \| 7 MB STP Image_STP_ConTBL4_691410120008 (rev1).stp \| 1.6 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 8	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120010	10, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120010 (rev1).pdf \| 625.8 KB IGS Image_IGS_ConTBL4_691410120010 (rev1).igs \| 8.3 MB STP Image_STP_ConTBL4_691410120010 (rev1).stp \| 1.9 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 10	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
691410120012	12, Schraubloser Push-In Stecker, PCB	Downloads 6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25b).zip \| 422.6 MB EAG Eagle_WR-TBL-Spring-Clamp (rev23b).lbr CAD-Dateien ZIP 3D Image_3D_ConTBL4_691410120012 (rev1).pdf \| 710.2 KB IGS Image_IGS_ConTBL4_691410120012 (rev1).igs \| 9.5 MB STP Image_STP_ConTBL4_691410120012 (rev1).stp \| 2.2 MB	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins 12	PCB/Kabel/Panel PCB	Modularity Nein	Typ 45°	Wire Section 22 to 16 (AWG) 0.2 to 1.5 (mm²)	Design Kit –
