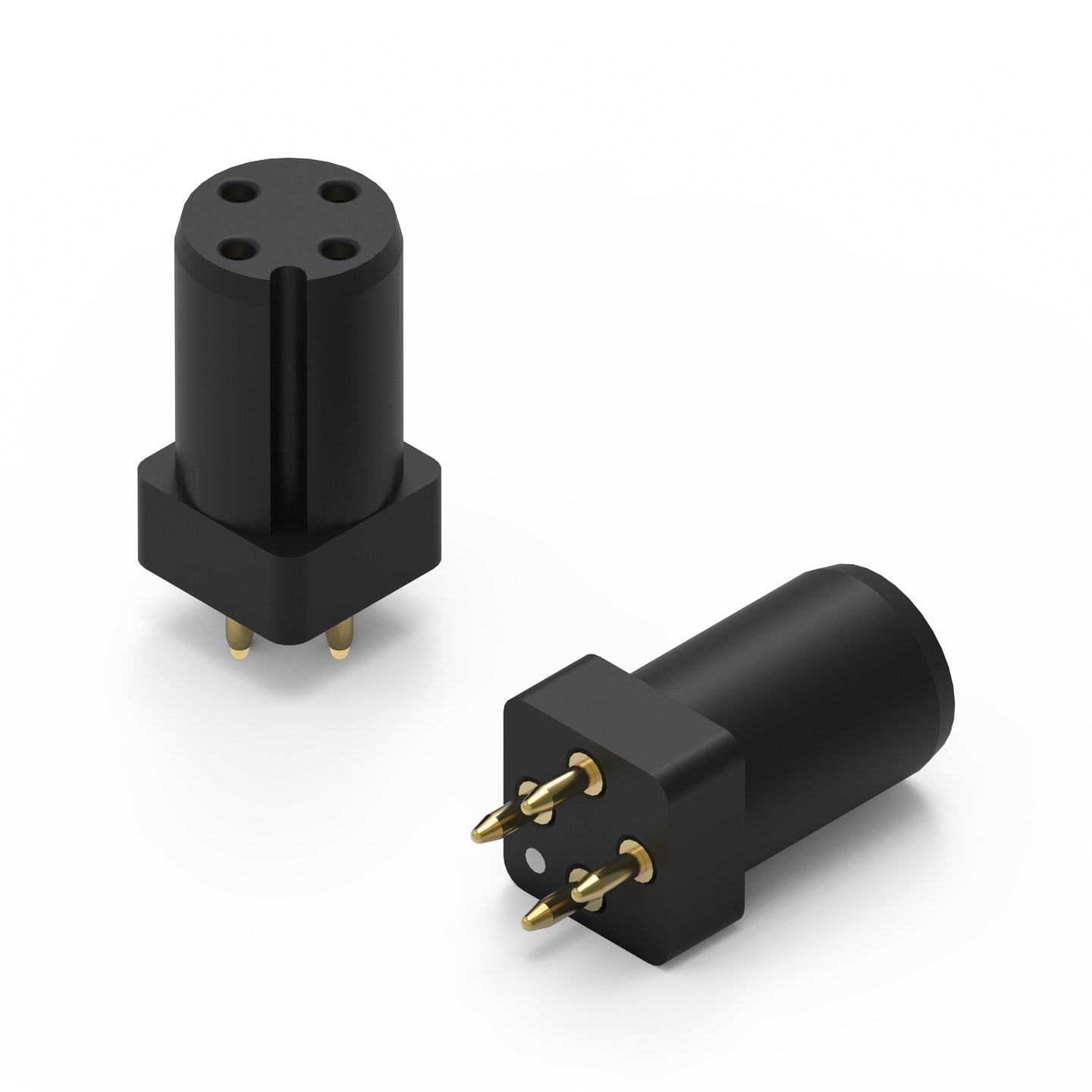

WR-CIRCM12 A Shieldingless socket Female THT

Merkmale

Flexible solution
Can adapt to customer own shell design
UL pending

Anwendung

Automation industry & control systems
Sensor’s connectivity
Building automation
Renewable energies

General Information
Haltbarkeit	30 Mating cycles
Betriebstemperatur	-40 °C up to +90 °C
Gender	Weiblich

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold

Electrical Properties
I_R	4 A
Arbeitsspannung	60 V; 250 V
Spannungsfestigkeit	1000 V (AC); 1400 V (AC)
R_ISO	100 MΩ

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Gender	I_R (A)	Arbeitsspannung (V)	Spannungsfestigkeit (V (AC))	Muster
	643220110005	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.07.2025 SPEC Datenblatt gültig ab 27.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_CIRC_M12_A_SCREW_6432201100XX (rev1).IntLib \| 59 KB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_CIRC_M12_A_SCREW_6432201100XX (rev1).lbr \| 14 KB CAD-Dateien ZIP 3D 3D_CIRC_M12_A_SCREW_6432201100XX_643220110005 (rev1).pdf \| 203.1 KB IGS IGS_CIRC_M12_A_SCREW_6432201100XX_643220110005 (rev1).igs \| 717.5 KB STP STP_CIRC_M12_A_SCREW_6432201100XX_643220110005 (rev1).stp \| 102.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Weiblich	4	60	1000
	643220110004	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.07.2025 SPEC Datenblatt gültig ab 27.07.2025 PCN PCN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_CIRC_M12_A_SCREW_6432201100XX (rev1).IntLib \| 59 KB CDS Cadence_WR-CIRCM12 (rev25a).zip \| 72.8 MB EAG Eagle_CIRC_M12_A_SCREW_6432201100XX (rev1).lbr \| 14 KB CAD-Dateien ZIP 3D 3D_CIRC_M12_A_SCREW_6432201100XX_643220110004 (rev1).pdf \| 176.6 KB IGS IGS_CIRC_M12_A_SCREW_6432201100XX_643220110004 (rev1).igs \| 646.4 KB STP STP_CIRC_M12_A_SCREW_6432201100XX_643220110004 (rev1).stp \| 93.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Weiblich	4	250	1400

	Artikel Nr.	Datenblatt
	643220110005	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.07.2025 SPEC Datenblatt gültig ab 27.07.2025 PCN PCN Dokument
	643220110004	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 26.07.2025 SPEC Datenblatt gültig ab 27.07.2025 PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Gender	I_R (A)	Arbeitsspannung (V)	Spannungsfestigkeit (V (AC))	Muster
