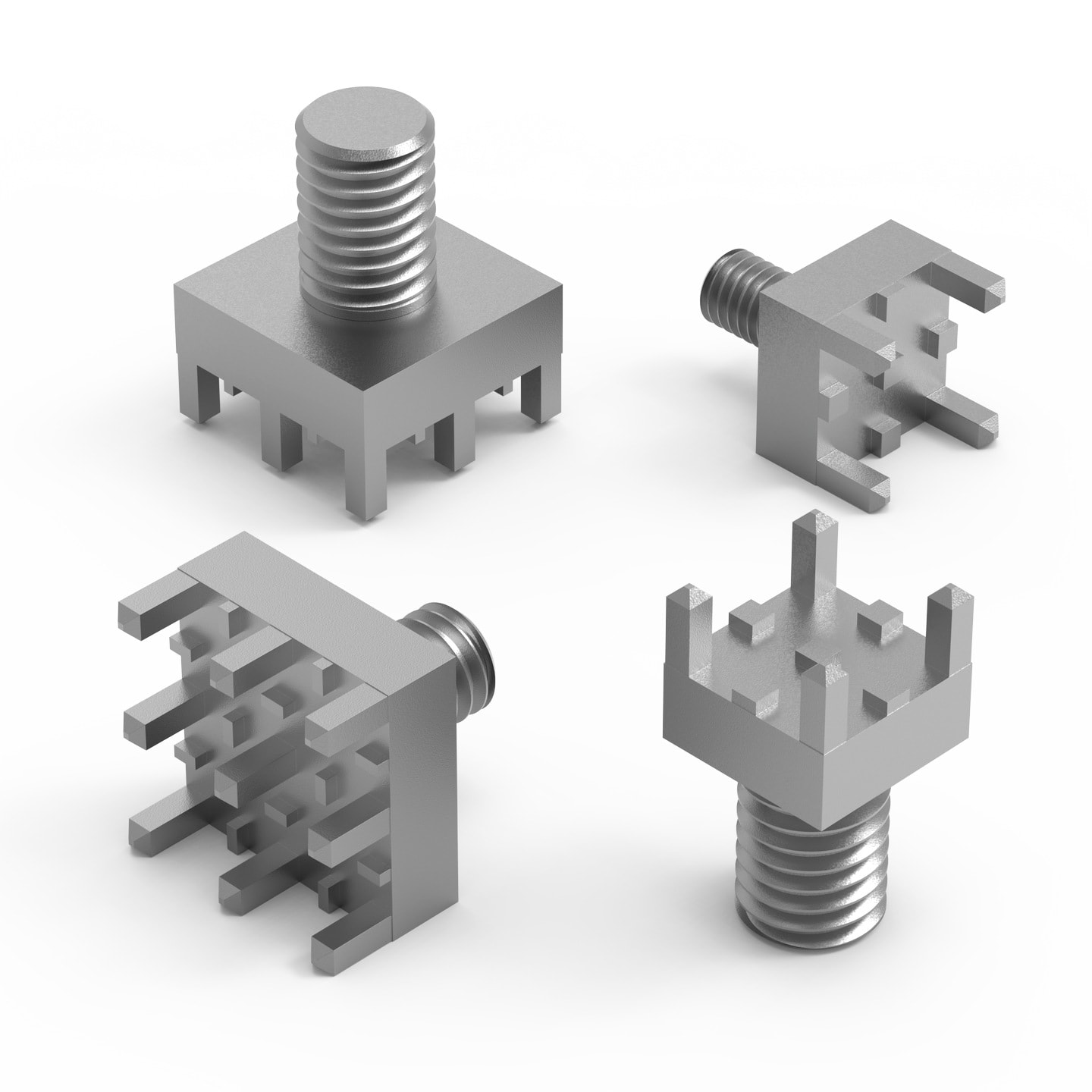

WP-THRSH REDCUBE THR with external thread

Anwendung

Lötbare Wire-to-Board Verbindungen im Hochstrombereich mit Fokus auf automatisierte Bestückung
Vorteilhafte Stromverteilung in untere Lagen bei Multi Layer Anwendungen
Robuste, mechanische Hochstromverbindungen

General Information
Betriebstemperatur	-55 °C up to +150 °C
Material	Messing
Oberfläche	Zinn

Packaging Properties
Verpackung	Lose; Tape and Reel

Application Notes

REDCUBE SMD Terminals Design Guide
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	W (mm)	H (mm)	T_o	T_l (mm)	Pins	Design Kit
74651173	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PTN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651173_3D (rev1).pdf \| 277.5 KB IGS 74651173 (rev1).igs \| 709.1 KB STP 74651173 (rev1).stp \| 283.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	8.5	M3	5	4	–
74651173R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651173_3D (rev1).pdf \| 277.5 KB IGS 74651173 (rev1).igs \| 709.1 KB STP 74651173 (rev1).stp \| 283.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	8.5	M3	5	4	–
74651174	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PTN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651174_3D (rev1).pdf \| 348.1 KB IGS 74651174 (rev1).igs \| 610.3 KB STP 74651174 (rev1).stp \| 234.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	8.5	M4	5	4	746701
74651174R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651174_3D (rev1).pdf \| 348.1 KB IGS 74651174 (rev1).igs \| 610.3 KB STP 74651174 (rev1).stp \| 234.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	8.5	M4	5	4	–
74651175	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PTN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651175_3D (rev1).pdf \| 469.6 KB IGS 74651175 (rev1).igs \| 798.5 KB STP 74651175 (rev1).stp \| 330.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	10.5	M5	7	4	–
74651175R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651175_3D (rev1).pdf \| 469.6 KB IGS 74651175 (rev1).igs \| 798.5 KB STP 74651175 (rev1).stp \| 330.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	7	10.5	M5	7	4	–
74651194	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PTN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651194_3D (rev1).pdf \| 327.7 KB IGS 74651194 (rev1).igs \| 1.3 MB STP 74651194 (rev1).stp \| 535.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	8.5	M4	5	9	–
74651194R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651194_3D (rev1).pdf \| 327.7 KB IGS 74651194 (rev1).igs \| 1.3 MB STP 74651194 (rev1).stp \| 535.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	8.5	M4	5	9	–
74651195	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PTN Dokument	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651195_3D (rev1).pdf \| 468.3 KB IGS 74651195 (rev1).igs \| 1.4 MB STP 74651195 (rev1).stp \| 672.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	10.5	M5	7	9	746701
74651195R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WP-THRSH (rev22a).IntLib \| 170 KB CDS Cadence_WP-THRSH (rev19a).zip \| 844.5 KB EAG Eagle_WP-THRSH (rev19a).lbr \| 33.1 KB CAD-Dateien ZIP 3D 74651195_3D (rev1).pdf \| 468.3 KB IGS 74651195 (rev1).igs \| 1.4 MB STP 74651195 (rev1).stp \| 672.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	10	10.5	M5	7	9	–

Artikel Nr.	Datenblatt
74651173	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PTN PTN Dokument
74651173R	SPEC
74651174	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PTN PTN Dokument
74651174R	SPEC
74651175	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PTN PTN Dokument
74651175R	SPEC
74651194	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PTN PTN Dokument
74651194R	SPEC
74651195	SPEC Anstehende PTN Aufgrund einer anstehenden PTN wird das Bauteil in Kürze abgekündigt. Anbei finden Sie die entsprechende PTN. Bitte verwenden Sie bei Neudesigns die angebotenen Alternativen. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PTN PTN Dokument
74651195R	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	W (mm)	H (mm)	T_o	T_l (mm)	Pins	Design Kit	Muster

REDCUBE Terminals - Innovative High Power Contacts

REDCUBE Terminals - 4power!

REDCUBE Terminals bieten einen höchst zuverlässigen Hochstromanschluss auf der Leiterplatte. Geringe Übergangswiderstände garantieren eine minimale Eigenerwärmung. Vier Bauformen decken alle führenden Bestückungstechnologien ab und ermöglichen eine Vielzahl von Anwendungsmöglichkeiten.

Eigenschaften:

Höchste Flexibilität durch vielfältige Anschlusstechnologien
Extreme Stromtragfähigkeit von bis zu 500 A
Vielfältige Wire-to-Board und Board-to-Board Lösungen
Minimaler Übergangswiderstand
Außergewöhnlich hohe mechanische Stabilität

REDCUBE SMD & THR

Anwendungen, Eigenschaften & Ausführung

Anwendungen

REDCUBE SMD und THR sind das Resultat der stetig wachsenden Nachfrage nach Hochstromkontakten in Kombination mit einem vollautomatisierten und zeitsparenden Verarbeitungsprozess.

Wire-to-Board und Board-to-Board Hochstromverbindungen
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen

Überzeugende Eigenschaften

REDCUBE SMD werden großflächig an das Lötpad angebunden. Dies gewährleistet niedrige Übergangswiderstände, geringe Eigenerwärmung und begünstigt das Gesamttemperaturverhalten auf der Leiterplatte. Dadurch wird eine hohe Packungsdichte erreicht.

Einfache und schnelle automatisierte Bestückung
Hohe Packungsdichte und geringe Bauhöhe
Effizienter und zeitsparender Lötprozess
90° Montage von Kabelanschlüssen, Leiterplatten oder Gehäusen
Tape & Reel

Spezielle Ausführung

Das spezielle Design von REDCUBE THR sorgt für beste Löteigenschaften und mechanische Stabilität. REDCUBE THR werden aus dem Vollen gefräst und haben ein deutlich höheres Anzugsmoment als Bauteile mit gestanzten Kontakten. Neben REDCUBE THR bietet kein anderes vergleichbares Bauteil auf dem Markt Stromtragfähigkeit in dieser Höhe verbunden mit der vollautomatischen Bestückung.

Optimale Stromverteilung bis in die unteren Lagen bei Multilayer Anwendungen
Vollautomatisierter Reflow-Lötprozess
Hohe mechanische Stabilität
Geringe Bauhöhe
Tape & Reel
Geringe Wärmeentwicklung

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit REDCUBE

Videos

#askLorandt erklärt: REDCUBE THR Hochstromkontakte

Videos

Würth Elektronik Webinar: REDCUBE - Alles zu hohen Strömen auf der Leiterplatte

Videos

Würth Elektronik Webinar: THR-Löten erklärt! Anforderungen - Verarbeitungsprozess - Vorteile

Videos

Würth Elektronik Webinar: REDCUBE Hochstromkontakte für Ströme von 50-500 A
