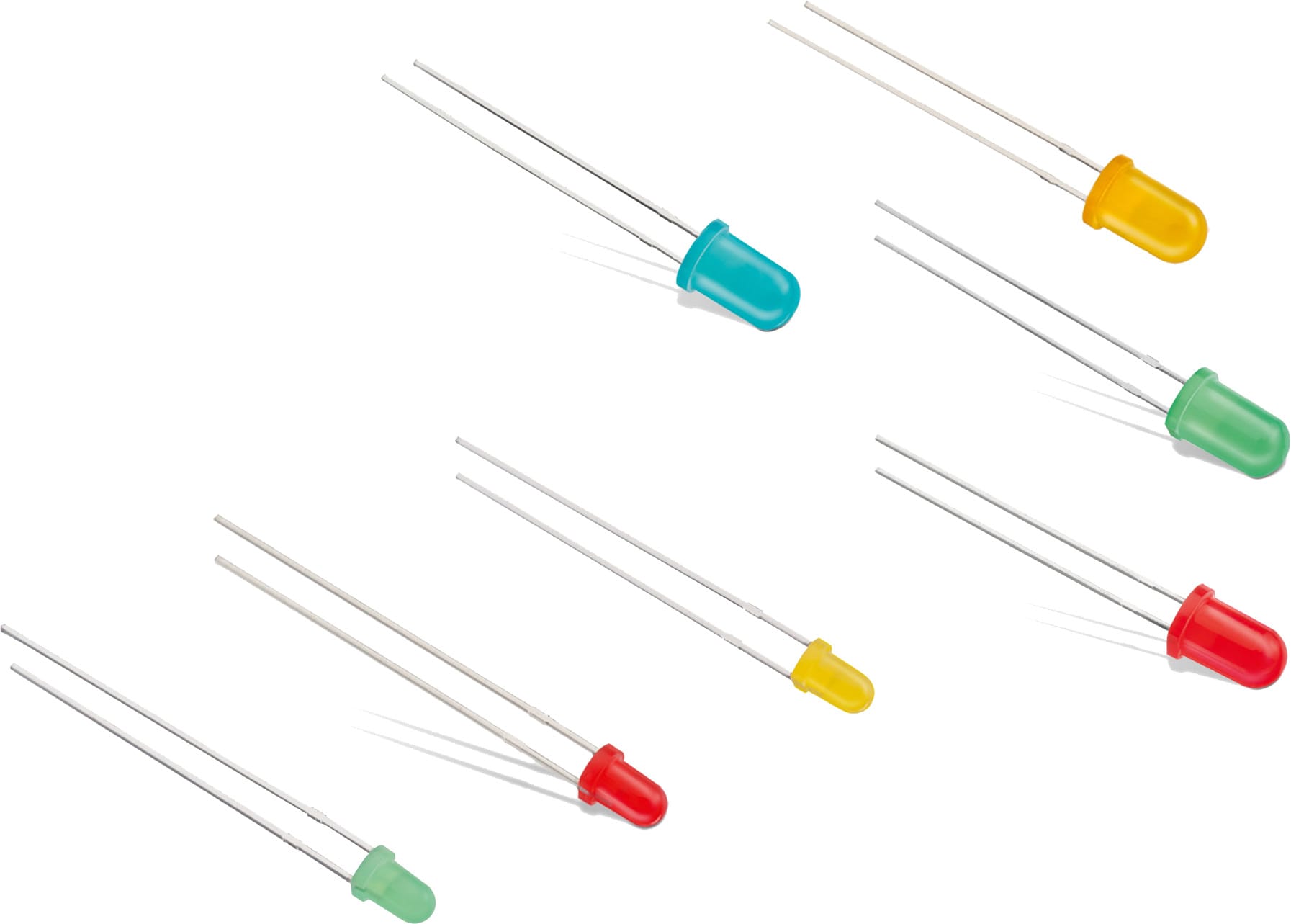

WL-TMRC THT Mono-color Round Color

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart

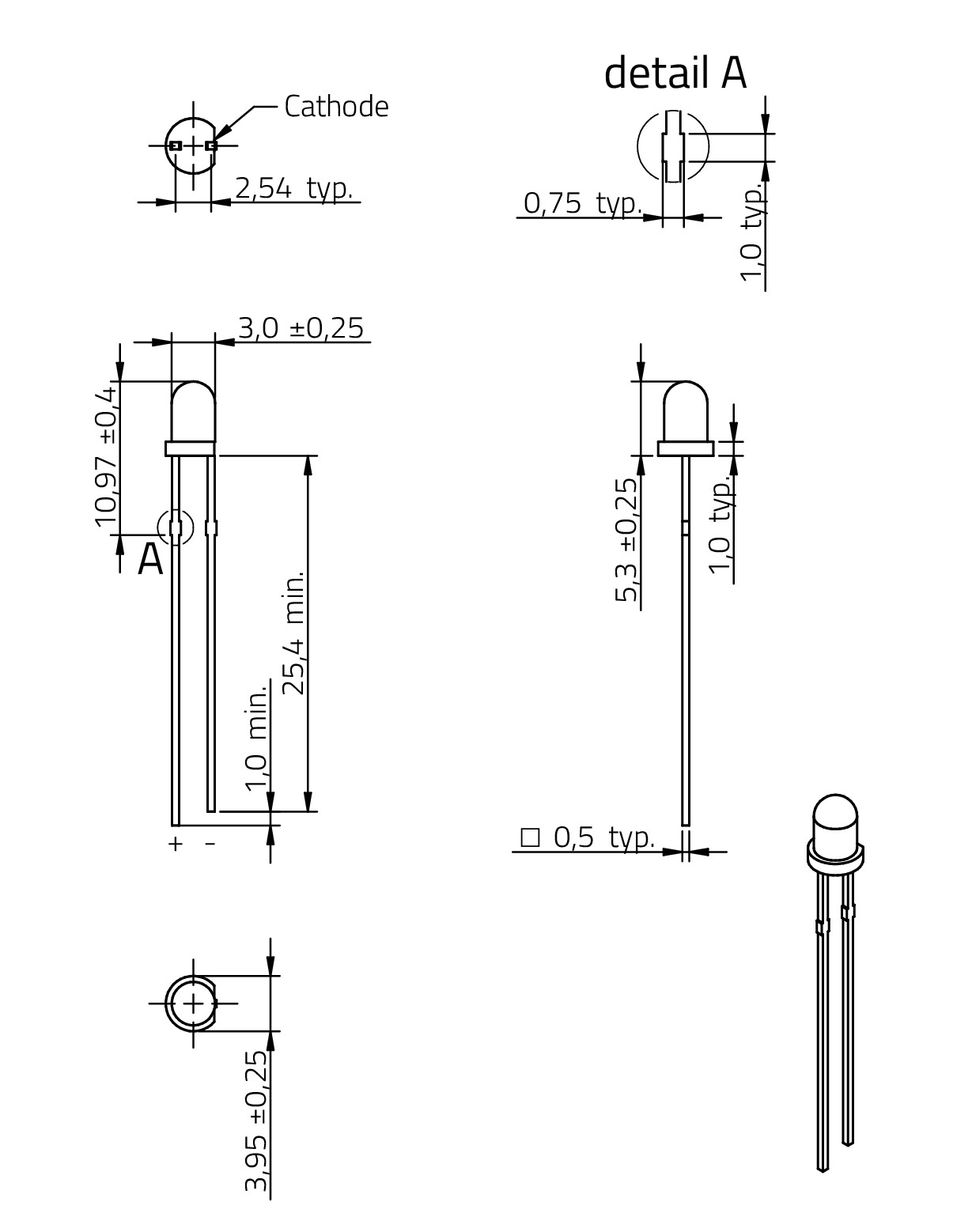

3 mm - without stopper		3	3	5.3	THT

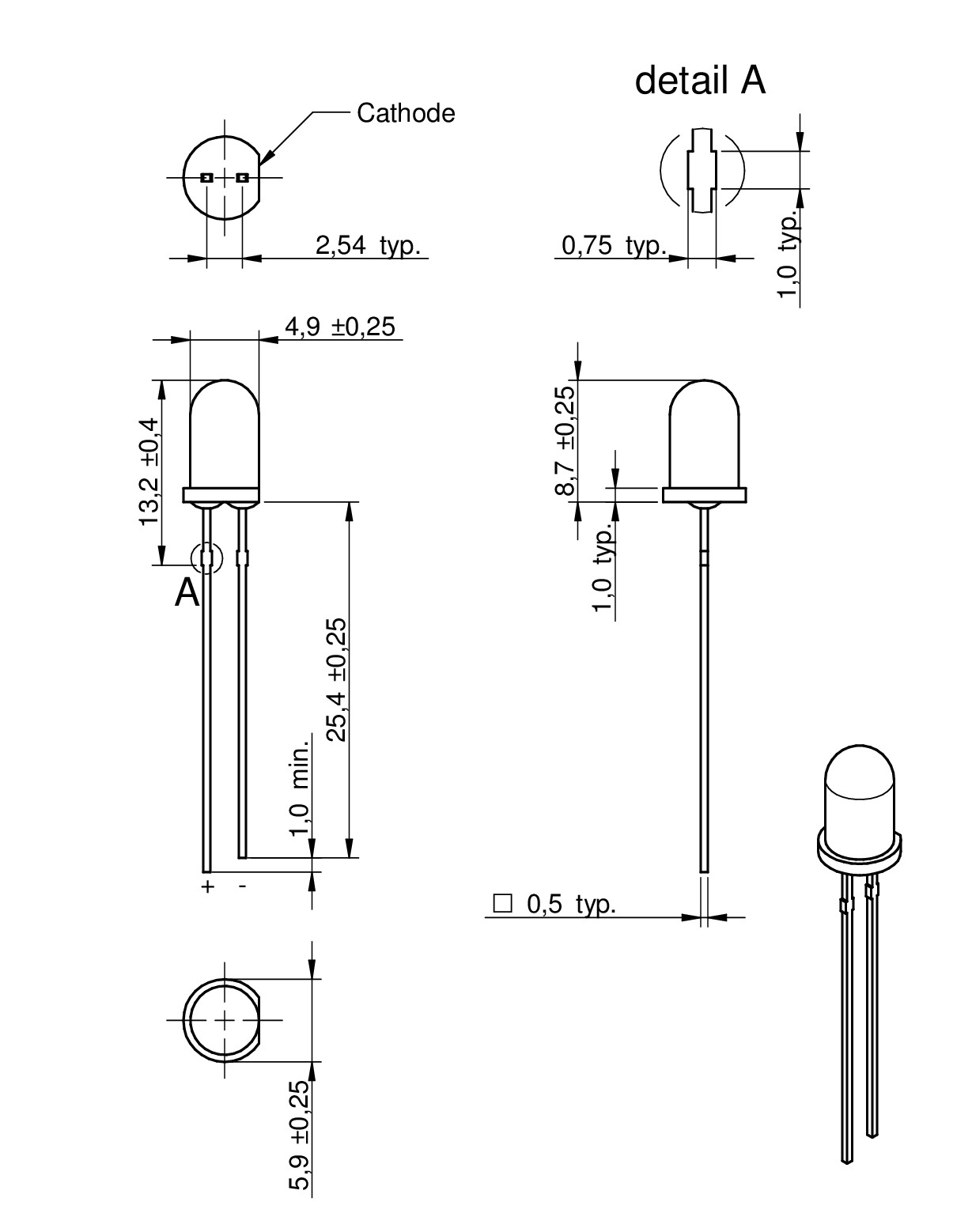

5 mm - without stopper		5	5	8.6	THT

LTSpice-Dateien

LT
LTSpice_WL-TMRC (rev22a).zip
|
1.9 KB

Merkmale

Geringer Energieverbrauch
Hohe Zuverlässigkeit
Geringer Schutzstrombedarf
Schnellwechseln
Keine UV/IR-Strahlung
Einfacher Einbau
LED ohne Stopper
Auswahl der Linsenfarbe
Auswahl des Abstrahlwinkels

Anwendung

Statusanzeige
Lichtleiter
Kommerzielle Werbung
Dekorative Beleuchtung
Innen- und Außenbeleuchtung
Außen-LED-Panel
Geräteausstattung und Frontanzeigen
Instrumentation und Frontanzeigen
elektronische Geräte und Kommunikationsgeräte
Spielzeug

Artikeldaten

Alle

3 mm - without stopper

5 mm - without stopper

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.}(nm)	Emittierte Farbe	λ_{Peak typ.}(nm)	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	MusterVerfügbarkeit & Muster
	151051BS04000	SPEC470 nm, Blau, 465 nm Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 05.07.2026 SPEC Datenblatt gültig ab 06.07.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-5mm (rev1).igs \| 305.8 KB STP Download_STP_WL-TMRC-5mm (rev1).stp \| 74 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]500 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieGaN	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031VS06000	SPEC568 nm, Hellgrün, 560 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]568 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]560 nm	Lichtstärke [typ.]30 mcd	Durchlassspannung [typ.]2.2 V	ChiptechnologieGaAsP/GaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031VS04000	SPEC570 nm, Hellgrün, 573 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]573 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2.1 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151051VS04000	SPEC572 nm, Hellgrün, 573 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-5mm (rev1).igs \| 305.8 KB STP Download_STP_WL-TMRC-5mm (rev1).stp \| 74 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]572 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]573 nm	Lichtstärke [typ.]140 mcd	Durchlassspannung [typ.]2.1 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031YS05900	SPEC590 nm, Gelb, 585 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]585 nm	Lichtstärke [typ.]30 mcd	Durchlassspannung [typ.]2.1 V	ChiptechnologieGaAsP/GaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031YS06000	SPEC590 nm, Gelb, 592 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]592 nm	Lichtstärke [typ.]110 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit 150151	–Verfügbarkeit prüfen
	151051YS04000	SPEC590 nm, Gelb, 592 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-5mm (rev1).igs \| 305.8 KB STP Download_STP_WL-TMRC-5mm (rev1).stp \| 74 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]592 nm	Lichtstärke [typ.]450 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031SS04000	SPEC635 nm, Superrot, 640 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]635 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]640 nm	Lichtstärke [typ.]160 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151051SS04000	SPEC635 nm, Superrot, 640 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-5mm (rev1).igs \| 305.8 KB STP Download_STP_WL-TMRC-5mm (rev1).stp \| 74 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]635 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]640 nm	Lichtstärke [typ.]250 mcd	Durchlassspannung [typ.]2.1 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]40 °	Design Kit 150151	–Verfügbarkeit prüfen
	151031SS06000	SPEC640 nm, Superrot, 650 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-3mm (rev1).igs \| 216.6 KB STP Download_STP_WL-TMRC-3mm (rev1).stp \| 72.6 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]640 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]650 nm	Lichtstärke [typ.]35 mcd	Durchlassspannung [typ.]2.2 V	ChiptechnologieAlGaAs	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit 150151	–Verfügbarkeit prüfen
	151051RS11000	SPEC645 nm, Rot, 650 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-TMRC (rev22b).IntLib \| 586.5 KB CDS Cadence_WL-TMRC (rev19a).zip \| 121 KB EAG Eagle_WL-TMRC (rev22a).lbr \| 24 KB KIC KiCad_WL-TMRC (rev26b).zip \| 30.1 KB CAD-Dateien ZIP IGS Download_IGS_WL-TMRC-5mm (rev1).igs \| 305.8 KB STP Download_STP_WL-TMRC-5mm (rev1).stp \| 74 KB Elektrische Modelle ZIP PSP PSpice_WL-TMRC (rev22a).zip \| 4.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]645 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]650 nm	Lichtstärke [typ.]30 mcd	Durchlassspannung [typ.]2.1 V	ChiptechnologieAlGaInP	Abstrahlwinkel Phi 0° [typ.]60 °	Design Kit 150151	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit PLCC, THT und Keramik LEDs

Mehr erfahren

LED Application Guide - Lernen Sie mehr über das Handling, die Lagerung und vieles mehr
PDF
