WL-STCB SMT Phototransistor Chip Black

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

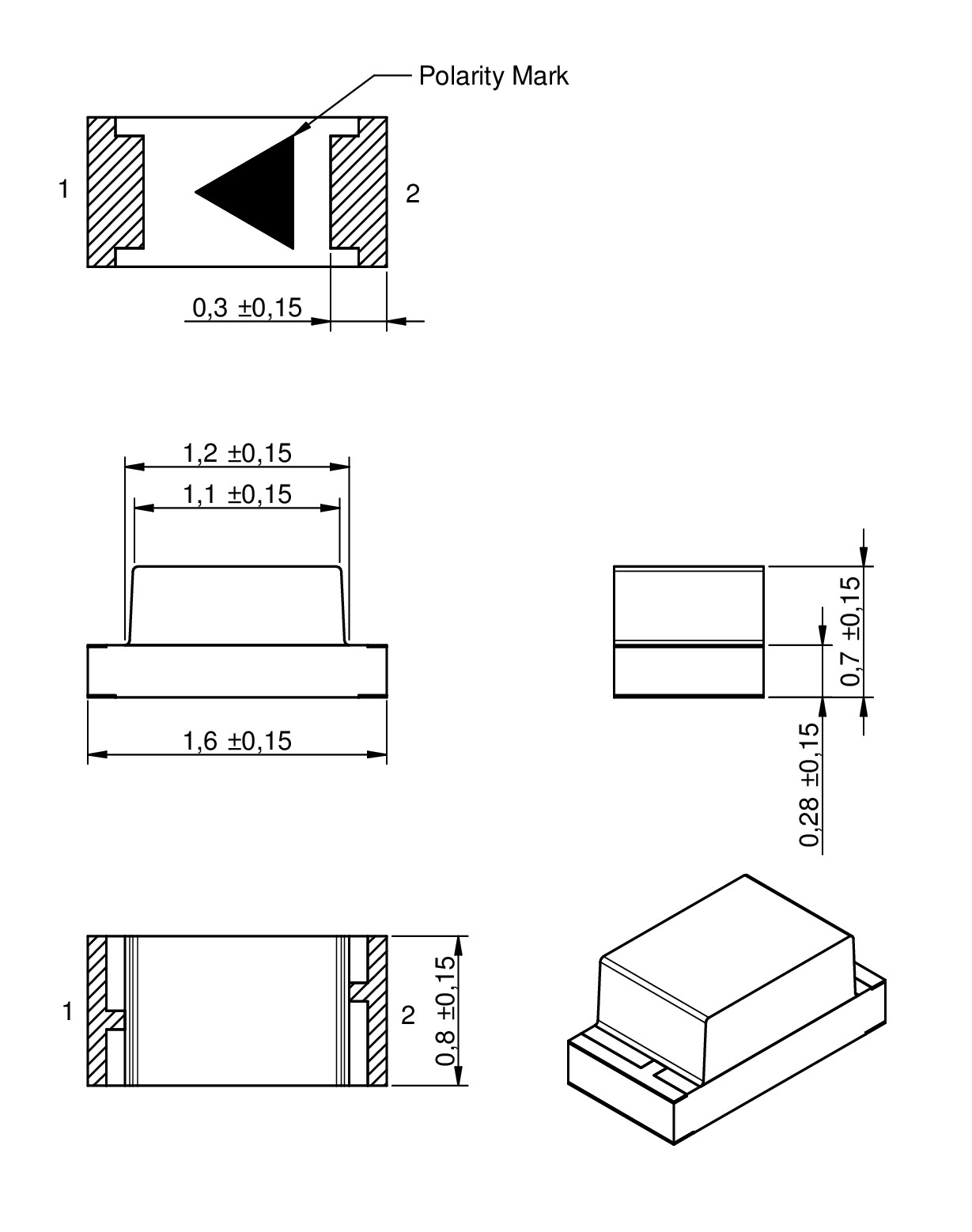

0603		1.6	0.8	0.7	-

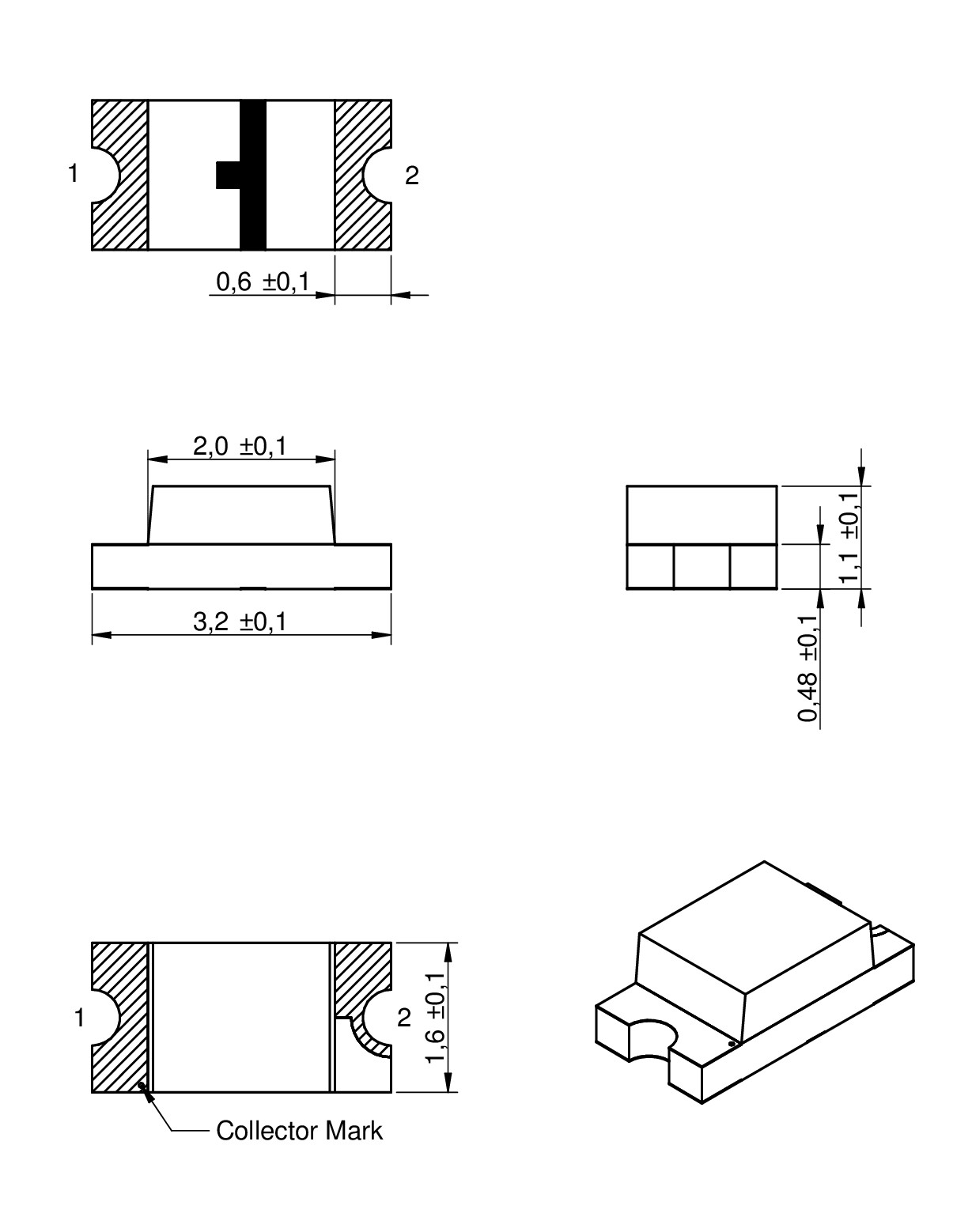

1206		3.2	1.6	1.1	SMT

Merkmale

1206 Standardbauform mit rechteckiger Linse
Perfekt geeignet in Kombination mit Infrarotemitter
Phototransistor mit Tagessperrlichtfilter
Hohe Empfindlichkeit

Anwendung

Encoder
Zähler
Sicherheitssysteme
Positionssensoren
Rauchmelder

Artikeldaten

Alle

0603

1206

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
	1541201NEA400	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STCB (rev22b).IntLib \| 66 KB CDS Cadence_WL-STCB (rev19a).zip \| 206.1 KB EAG Eagle_WL-STCB (rev22a).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1541201NEA400 (rev1).igs \| 497.2 KB STP Download_STP_1541201NEA400 (rev1).stp \| 108.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	0.1	1.2	100	Si	140
	1540601NEA200	SPEC		5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-STCB (rev22b).IntLib \| 66 KB CDS Cadence_WL-STCB (rev19a).zip \| 206.1 KB EAG Eagle_WL-STCB (rev22a).lbr \| 17.9 KB CAD-Dateien ZIP IGS Download_IGS_1540601NEA200 (rev1).igs \| 435.4 KB STP Download_STP_1540601NEA200 (rev1).stp \| 118.7 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	940	700	1100	0.5	1	30	Si	120

	Artikel Nr.	Datenblatt	Simulation
	1541201NEA400	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument
	1540601NEA200	SPEC

Muster

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Peak typ.} (nm)	λ_min. (nm)	λ_max. (nm)	I_{CE.P min.} (mA)	I_{CE.P typ.} (mA)	I_{CEO.Dark max.} (nA)	Chiptechnologie	2θ_{50% typ.} (°)	Muster
