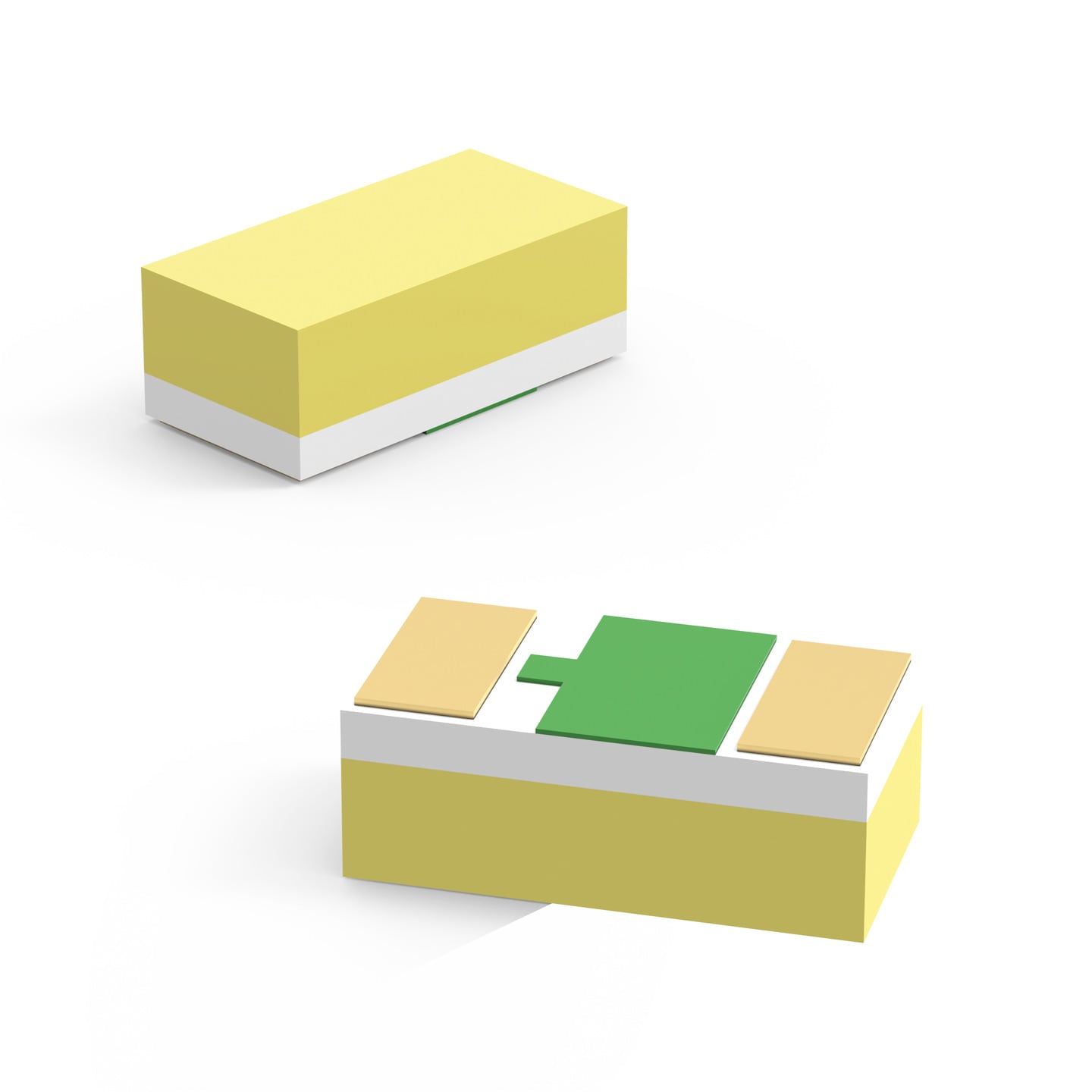

WL-SMCC SMT Mono-color Chip LED Compact

Bauform	Maße
0402

LTSpice-Dateien

LT
LTSpice_WL-SMCC (rev24a).zip
|
2.3 KB

Merkmale

Kleinste LED Paket mit außergewöhnlicher Helligkeit
Anschlussfläche nach industriellem Standard
Hohe Zuverlässigkeit
Kompatibel mit IR Reflow-Lötung
Miniaturfarbeffekte
Transparente Linse

Anwendung

LED Frontanzeigeleuchten
Navigationssystem
Display Handy
Display industrieller Steuerungssysteme
Vehrkehrsanzeige
Hintergrundbeleuchtung für LCD und Tastaturen

Artikeldaten

0402

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Emittierte Farbe	c_{x typ.}	c_{y typ.}	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}	MusterVerfügbarkeit & Muster
	150040WS73240	SPECWeiß, 0.3, 0.3	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMCC (rev24a).IntLib \| 774 KB CDS Cadence_WL-SMCC (rev24a).zip \| 1 MB EAG Eagle_WL-SMCC (rev24a).lbr \| 42.2 KB KIC KiCad_WL-SMCC (rev26b).zip \| 284.4 KB CAD-Dateien ZIP 3D 3D_WL-SMCC-0402 (rev1).pdf \| 56.7 KB 3D 3D_WL-SMCC_150040WS73240 (rev1).pdf \| 56.7 KB IGS IGS_WL-SMCC_150040WS73240 (rev1).igs \| 618.3 KB STP STP_WL-SMCC_150040WS73240 (rev1).stp \| 558.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMCC (rev24a).zip \| 6.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeWeiß	Farbort X [typ.]0.3	Farbort X [typ.]0.3	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2.8 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140	–Verfügbarkeit prüfen

Mehr erfahren

LED Application Guide - Lernen Sie mehr über das Handling, die Lagerung und vieles mehr
PDF
