WL-SFSW SMT Full-color Side View Waterclear

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1204		3.2	1.5	1	SMT
1204 wave lens		3.2	1	1.5	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFSW (rev22b).zip
|
3.7 KB

Merkmale

Anodenbasis
Kleine Side view LED 1204 mit hoher Lichtintensität
Standart LED Bauform mit Multi-Chips
Standard Lötpad
Kompatibel mit Bestückungsautomaten

Anwendung

Hintergrundbeleuchtung
Statusanzeigen
Frontanzeigeleuchten
Büroautomation , Haushaltsgeräte , Industrieanlagen
Anwendung für seitliche LED Beleuchtung

Artikeldaten

Alle

1204

1204 wave lens

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Downloads	Status	Emittierte Farbe	λ_{Peak B typ.}(nm)	λ_{Peak G typ.}(nm)	λ_{Peak R typ.}(nm)	λ_{Dom B typ.}(nm)	λ_{Dom G typ.}(nm)	λ_{Dom R typ.}(nm)	I_{V B typ.}(mcd)	I_{V G typ.}(mcd)	I_{V R typ.}(mcd)	V_{F B typ.}(V)	V_{F G typ.}(V)	V_{F R typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Demoboard	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

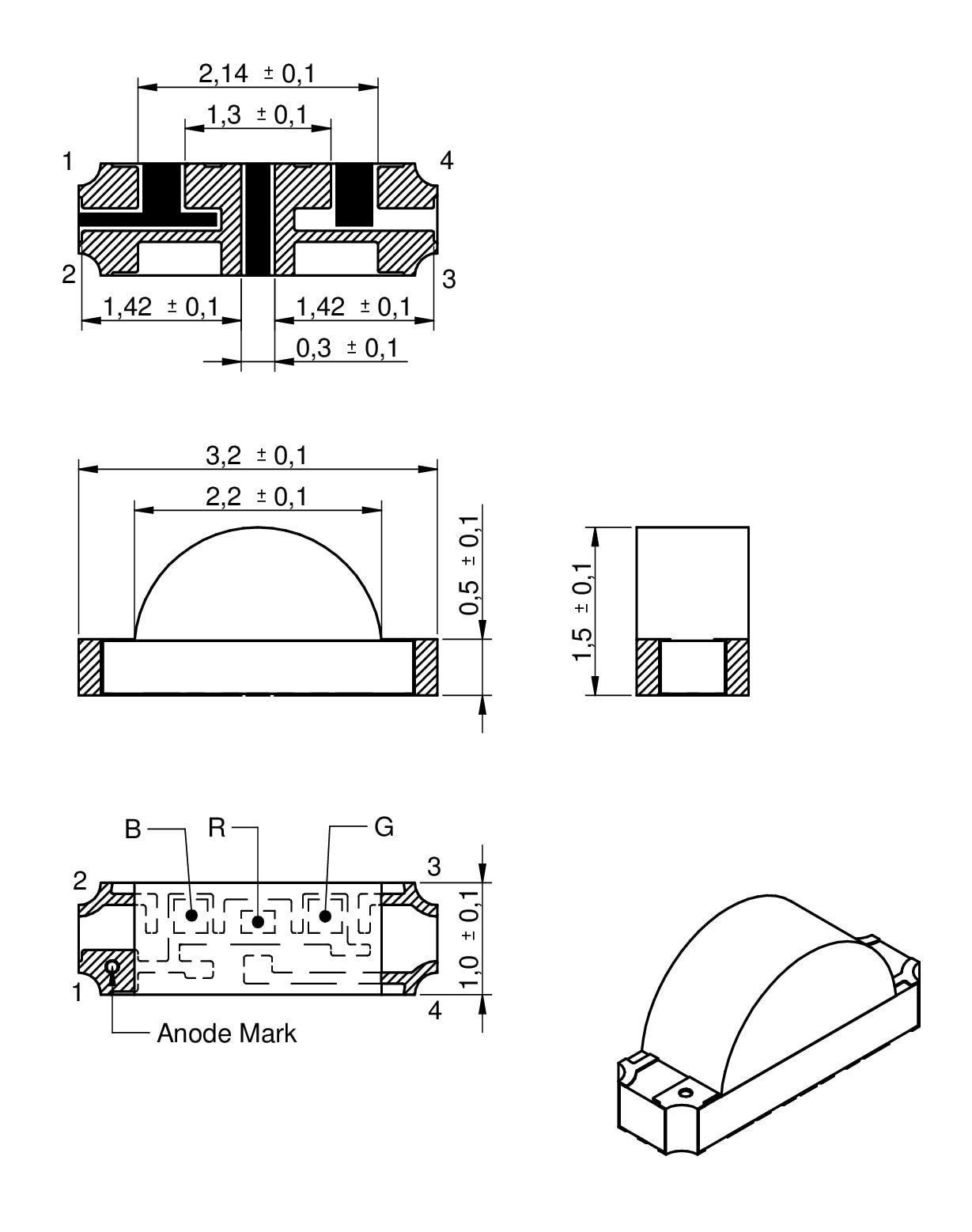

	155124M173200	SPECRot & Grün & Blau, 460 nm, 515 nm	Verfügbarkeit –	Downloads31 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFSW (rev22c).IntLib \| 757 KB CDS Cadence_WL-SFSW (rev22a).zip \| 974.1 KB EAG Eagle_WL-SFSW (rev22b).lbr \| 37 KB KIC KiCad_WL-SFSW (rev26a).zip \| 298.3 KB CAD-Dateien ZIP 3D Download_3D 155124M173200 (rev1).pdf \| 199.4 KB IGS Download_IGS_WL-SFSW-155124M173200 (rev1).igs \| 1.6 MB STP Download_STP_WL-SFSW-155124M173200 (rev1).stp \| 585.5 KB Elektrische Modelle ZIP PSP PSpice_WL-SFSW (rev22b).zip \| 4.2 KB Strahldaten ASA asap-and-apex_dis_155124M173200_5M (rev1).zip \| 363 MB COD CodeV_ray_155124M173200_5M (rev1).zip \| 363 MB FRE Fred_dat_155124M173200_5M (rev1).zip \| 363 MB FRE Fred_txt_155124M173200_5M (rev1).zip \| 565.3 MB LIG LightTools_ray_155124M173200_5M (rev1).zip \| 363 MB LIG LightTools_txt_155124M173200_5M (rev1).zip \| 565.4 MB LUC LucidShape_ray_155124M173200_5M (rev1).zip \| 363 MB LUC LucidShape_txt_155124M173200_5M (rev1).zip \| 565.4 MB OPT OpTaliX_dis_155124M173200_5M (rev1).zip \| 363 MB OPT OpTaliX_txt_155124M173200_5M (rev1).zip \| 565.5 MB OPT OptiCAD_dat_155124M173200_5M (rev1).zip \| 363 MB OPT OptiCAD_txt_156125RG73000_5M (rev1).zip \| 379 MB OPT optisWorks_ray_155124M173200_5M (rev1).zip \| 374.9 MB RIR photopia_rir_155124M173200_5M (rev1).zip \| 363 MB SIM simulux_ray_155124M173200_5M (rev1).zip \| 363 MB SPE speosCAA_ray_155124M173200_5M (rev1).zip \| 374.9 MB SPE speosProEng_ray_155124M173200_5M (rev1).zip \| 374.9 MB SPE speos_ray_155124M173200_5M (rev1).zip \| 374.9 MB SRC Lucaray-maker_src_155124M173200_5M (rev1).zip \| 363 MB TRA TracePro_txt_155124M173200_5M (rev1).zip \| 565.3 MB ZEM zemaxBin_dat_155124M173200_5M (rev1).zip \| 363 MB ZEM zemax_dat_155124M173200_5M (rev1).zip \| 565.4 MB Zertifikate ZIP CER IR_LED_certificate_WL-SFSW-1204 (rev1).pdf \| 1.2 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]460 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]465 nm	dominante Wellenlänge (Grün) [typ.]523 nm	dominante Wellenlänge (Rot) [typ.]622 nm	Lichtstärke (Blau) [typ.]140 mcd	Lichtstärke (Grün) [typ.]850 mcd	Lichtstärke (Rot) [typ.]450 mcd	Durchlassspannung (Blau) [typ.]3 V	Durchlassspannung (Grün) [typ.]2.8 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen
	155124M173200A	SPECRot & Grün & Blau, 465 nm, 515 nm	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFSW (rev22c).IntLib \| 757 KB CDS Cadence_WL-SFSW (rev22a).zip \| 974.1 KB EAG Eagle_WL-SFSW (rev22b).lbr \| 37 KB KIC KiCad_WL-SFSW (rev26a).zip \| 298.3 KB CAD-Dateien ZIP 3D Download_3D155124M173200A (rev1).pdf \| 94.9 KB IGS Download_IGS_WL-SFSW-155124M173200A (rev1).igs \| 1.2 MB STP Download_STP_WL-SFSW-155124M173200A (rev1).stp \| 536.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SFSW (rev22b).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]632 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]523 nm	dominante Wellenlänge (Rot) [typ.]622 nm	Lichtstärke (Blau) [typ.]150 mcd	Lichtstärke (Grün) [typ.]500 mcd	Lichtstärke (Rot) [typ.]200 mcd	Durchlassspannung (Blau) [typ.]3.1 V	Durchlassspannung (Grün) [typ.]3 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen

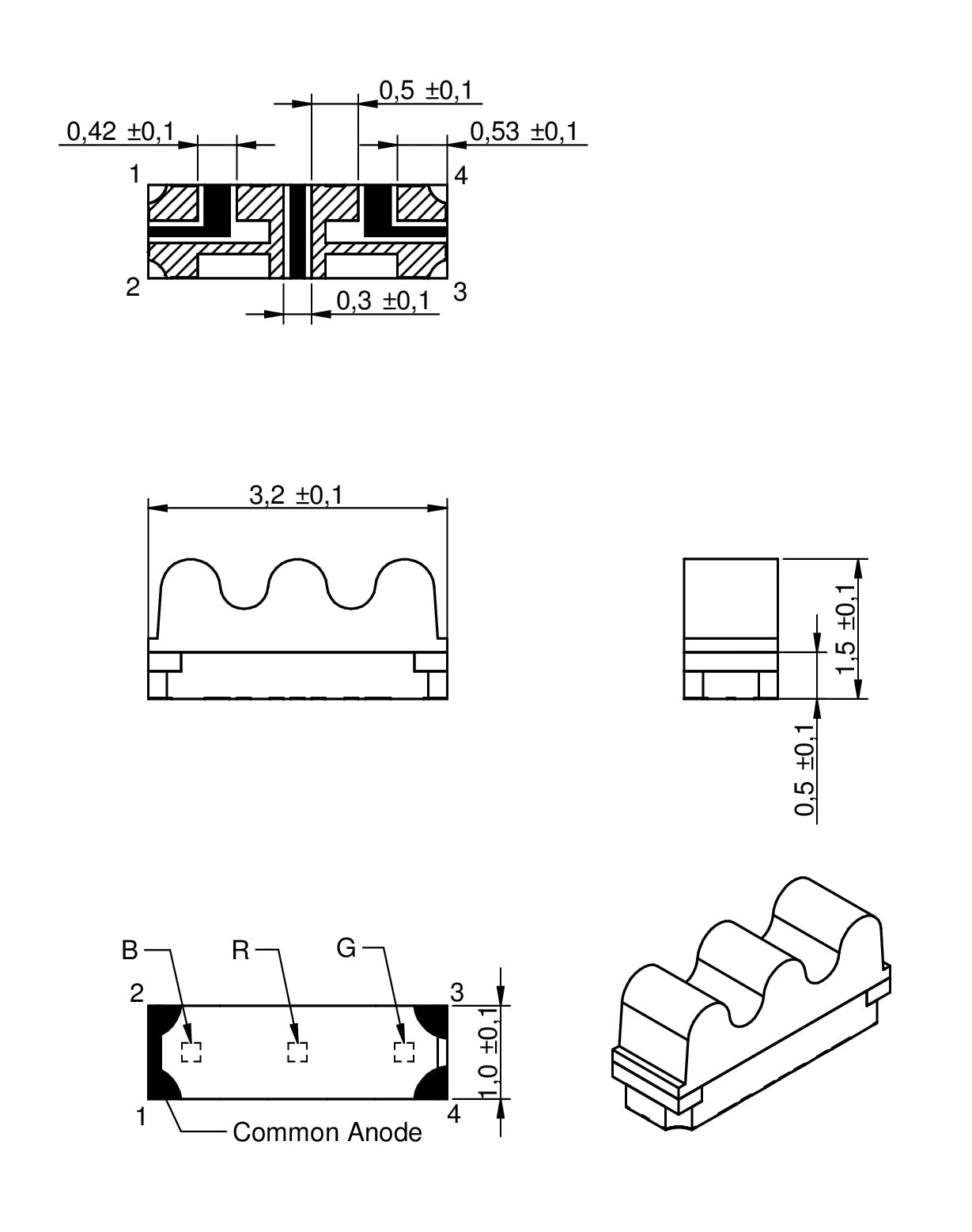

	155124M172400	SPECRot & Grün & Blau, 480 nm, 515 nm	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFSW (rev22c).IntLib \| 757 KB CDS Cadence_WL-SFSW (rev22a).zip \| 974.1 KB EAG Eagle_WL-SFSW (rev22b).lbr \| 37 KB KIC KiCad_WL-SFSW (rev26a).zip \| 298.3 KB CAD-Dateien ZIP 3D 155124M172400_3D (rev1).pdf \| 220.9 KB IGS 155124M172400_IGS (rev1).igs \| 1.9 MB STP 155124M172400_STP (rev1).stp \| 486.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFSW (rev22b).zip \| 4.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]480 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]630 nm	dominante Wellenlänge (Blau) [typ.]465 nm	dominante Wellenlänge (Grün) [typ.]525 nm	dominante Wellenlänge (Rot) [typ.]620 nm	Lichtstärke (Blau) [typ.]350 mcd	Lichtstärke (Grün) [typ.]1500 mcd	Lichtstärke (Rot) [typ.]950 mcd	Durchlassspannung (Blau) [typ.]3 V	Durchlassspannung (Grün) [typ.]2.8 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGaP + InGaN	Abstrahlwinkel Phi 0° [typ.]110 °	Demoboard –	Design Kit –	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED - Reverse Mount & Side View

Demoboard Visible LEDs
