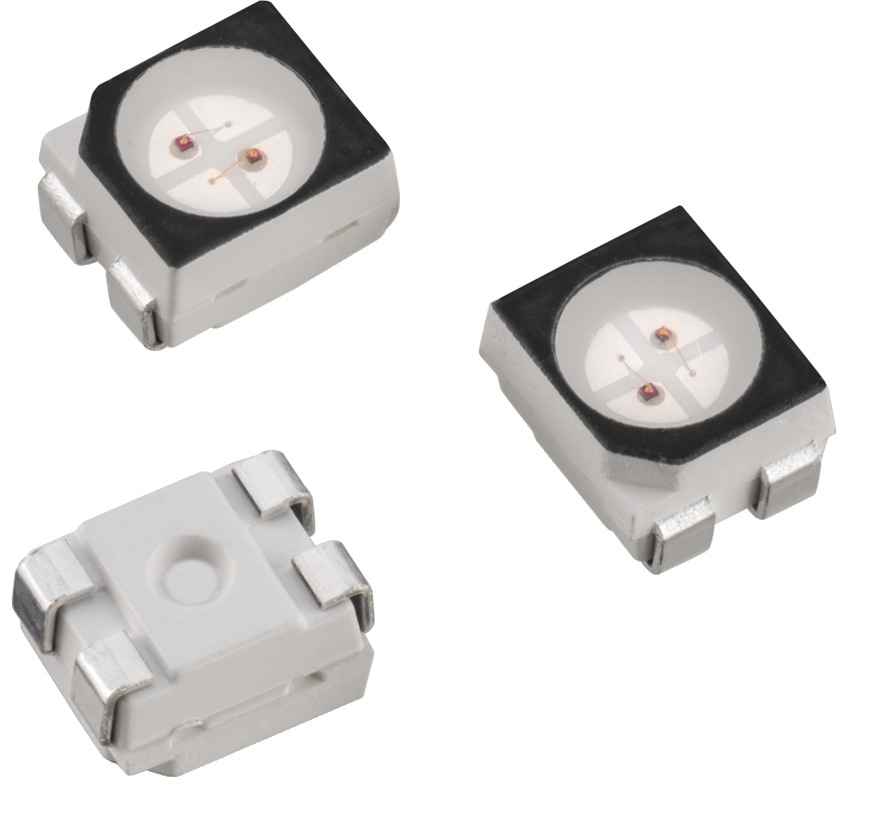

WL-SBTW SMT Bi-color TOP LED Waterclear

WL-SBTW SMT Bi-color TOP LED Waterclear
BauformMaßeL
(mm)		B
(mm)		H
(mm)		Montageart
3528
 3.5 2.8 1.9 SMT

LTSpice-Dateien

Merkmale

  • Geringer Energieverbrauch
  • Hohe Zuverlässigkeit
  • Geringer Schutzstrombedarf
  • Schnellwechseln
  • Keine UV / IR-Strahlung
  • Nicht zerstreuende Linse
  • LED mit schwarzer Oberfläche
  • Kompakte Verpackungseinheit

Anwendung

  • Kontrastarme Hintergrundbeleuchtung für LCD, Schalter und Symbole
  • Dekorative LED Beleuchtung

Artikeldaten

3528
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 1 Produktserien anzeigen
 Artikel in 1 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
Emittierte Farbe
λPeak B typ.(nm)
λPeak R typ.(nm)
λPeak S typ.(nm)
λPeak V typ.(nm)
λPeak Y typ.(nm)
λDom B typ.(nm)
λDom R typ.(nm)
λDom S typ.(nm)
λDom V typ.(nm)
λDom Y typ.(nm)
IV B typ.(mcd)
IV R typ.(mcd)
IV S typ.(mcd)
IV V typ.(mcd)
IV Y typ.(mcd)
VF B typ.(V)
VF R typ.(V)
VF S typ.(V)
VF V typ.(V)
VF Y typ.(V)
Chiptechnologie
2θ50% typ.(°)
Demoboard
Design Kit
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
WL-SBTW SMT Bi-color TOP LED Waterclear
150141YB73100
SPECGelb & Blau, 465 nm, –
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeGelb & Blau
Spitzen-Wellenlänge (Blau) [typ.]465 nm
–
–
–
Spitzen-Wellenlänge (Gelb) [typ.]592 nm
dominante Wellenlänge (Blau) [typ.]470 nm
–
–
–
dominante Wellenlänge (gelb) [typ.]590 nm
Lichtstärke (Blau) [typ.]240 mcd
–
–
–
Lichtstärke (Gelb) [typ.]220 mcd
Durchlassspannung (Blau) [typ.]3.2 V
–
–
–
Durchlassspannung (Gelb) [typ.]2 V
ChiptechnologieAlInGaP + InGaN
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard
9999003
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141YV73100
SPECGelb & Hellgrün, –, –
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeGelb & Hellgrün
–
–
–
Spitzen-Wellenlänge (Hellgrün) [typ.]572 nm
Spitzen-Wellenlänge (Gelb) [typ.]592 nm
–
–
–
dominante Wellenlänge (Bright Green) [typ.]570 nm
dominante Wellenlänge (gelb) [typ.]590 nm
–
–
–
Lichtstärke (Bright Green) [typ.]60 mcd
Lichtstärke (Gelb) [typ.]220 mcd
–
–
–
Durchlassspannung (Hellgrün) [typ.]2 V
Durchlassspannung (Gelb) [typ.]2 V
ChiptechnologieAlInGaP
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard
9999003
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141YV73110
SPECGelb & Hellgrün, –, –
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeGelb & Hellgrün
–
–
–
Spitzen-Wellenlänge (Hellgrün) [typ.]572 nm
Spitzen-Wellenlänge (Gelb) [typ.]592 nm
–
–
–
dominante Wellenlänge (Bright Green) [typ.]570 nm
dominante Wellenlänge (gelb) [typ.]590 nm
–
–
–
Lichtstärke (Bright Green) [typ.]40 mcd
Lichtstärke (Gelb) [typ.]230 mcd
–
–
–
Durchlassspannung (Hellgrün) [typ.]2 V
Durchlassspannung (Gelb) [typ.]2 V
ChiptechnologieAlInGaP
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard –
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141RV73100
SPECRot & Hellgrün, –, 630 nm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeRot & Hellgrün
–
Spitzen-Wellenlänge (Rot) [typ.]630 nm
–
Spitzen-Wellenlänge (Hellgrün) [typ.]572 nm
–
–
dominante Wellenlänge (Rot) [typ.]625 nm
–
dominante Wellenlänge (Bright Green) [typ.]570 nm
–
–
Lichtstärke (Rot) [typ.]250 mcd
–
Lichtstärke (Bright Green) [typ.]60 mcd
–
–
Durchlassspannung (Rot) [typ.]2 V
–
Durchlassspannung (Hellgrün) [typ.]2 V
–
ChiptechnologieAlInGaP
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard
9999003
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141RB73100
SPECRot & Blau, 465 nm, 630 nm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeRot & Blau
Spitzen-Wellenlänge (Blau) [typ.]465 nm
Spitzen-Wellenlänge (Rot) [typ.]630 nm
–
–
–
dominante Wellenlänge (Blau) [typ.]470 nm
dominante Wellenlänge (Rot) [typ.]625 nm
–
–
–
Lichtstärke (Blau) [typ.]240 mcd
Lichtstärke (Rot) [typ.]260 mcd
–
–
–
Durchlassspannung (Blau) [typ.]3.2 V
Durchlassspannung (Rot) [typ.]2 V
–
–
–
ChiptechnologieAlInGaP + InGaN
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard
9999003
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141RY73110
SPECRot & Gelb, –, 630 nm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeRot & Gelb
–
Spitzen-Wellenlänge (Rot) [typ.]630 nm
–
–
Spitzen-Wellenlänge (Gelb) [typ.]592 nm
–
dominante Wellenlänge (Rot) [typ.]625 nm
–
–
dominante Wellenlänge (gelb) [typ.]590 nm
–
Lichtstärke (Rot) [typ.]150 mcd
–
–
Lichtstärke (Gelb) [typ.]230 mcd
–
Durchlassspannung (Rot) [typ.]2 V
–
–
Durchlassspannung (Gelb) [typ.]2 V
ChiptechnologieAlInGaP
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard –
Design Kit
150151
–Verfügbarkeit prüfen
WL-SBTW SMT Bi-color TOP LED Waterclear
150141SV73110
SPECSuperrot & Hellgrün, –, –
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Emittierte FarbeSuperrot & Hellgrün
–
–
Spitzen-Wellenlänge (Superrot) [typ.]645 nm
Spitzen-Wellenlänge (Hellgrün) [typ.]572 nm
–
–
–
dominante Wellenlänge (Super Red) [typ.]630 nm
dominante Wellenlänge (Bright Green) [typ.]570 nm
–
–
–
Lichtstärke (Super Red) [typ.]60 mcd
Lichtstärke (Bright Green) [typ.]40 mcd
–
–
–
Durchlassspannung (Super Red) [typ.]2 V
Durchlassspannung (Hellgrün) [typ.]2 V
–
ChiptechnologieAlInGaP
Abstrahlwinkel Phi 0° [typ.]120 °
Demoboard –
Design Kit
150151
–Verfügbarkeit prüfen
