WL-OCPT SOP-4

WL-OCPT SOP-4. Hohe Isolationsspannung. Verschiedene CTR-Binnings verfügbar. Schnelle Schaltzeiten.

Bauform	Seriendatenblatt	L (mm)	B (mm)	H (mm)	Montageart

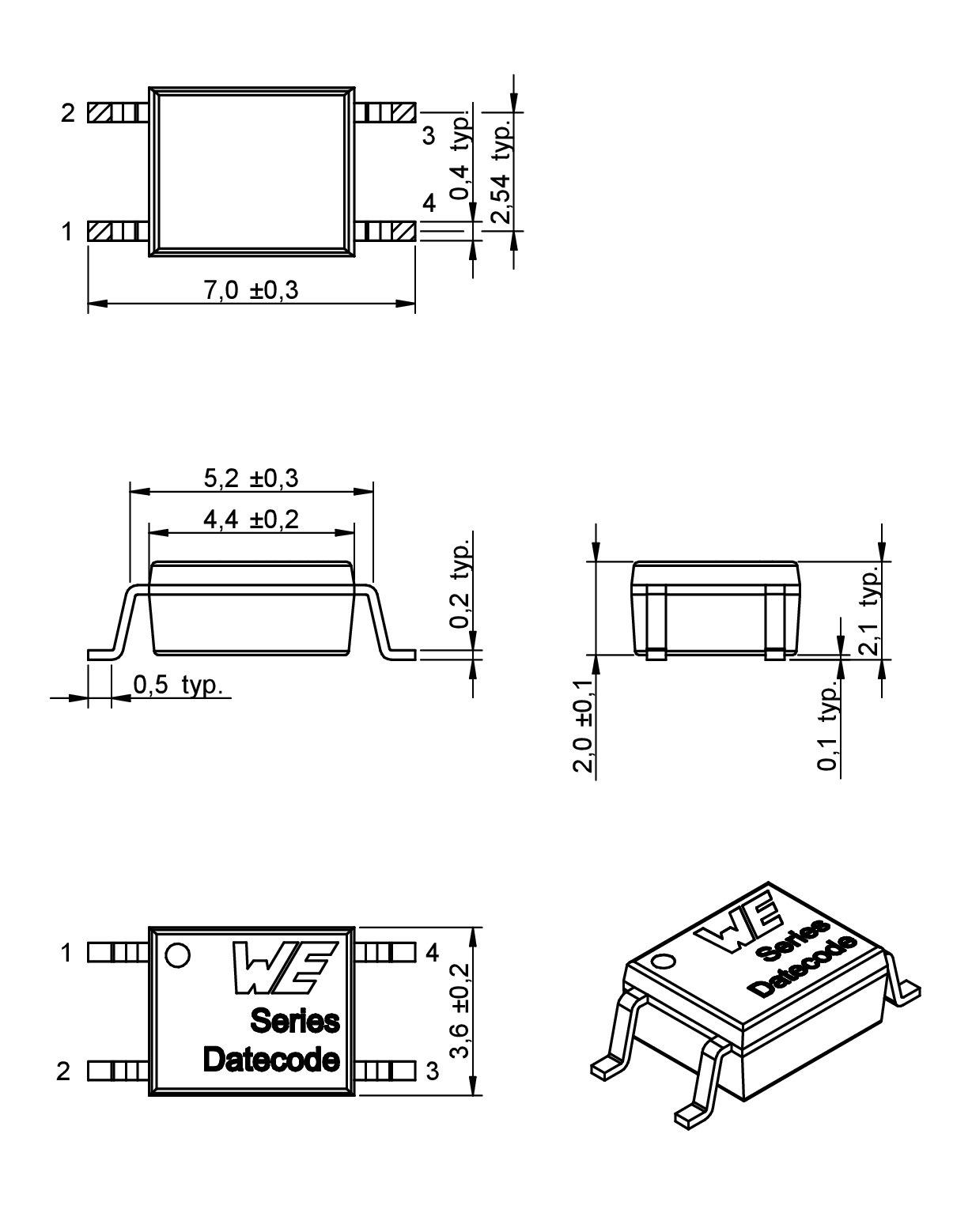

Series 356 (DC)	SPEC	4.4	3.6	2	SMT

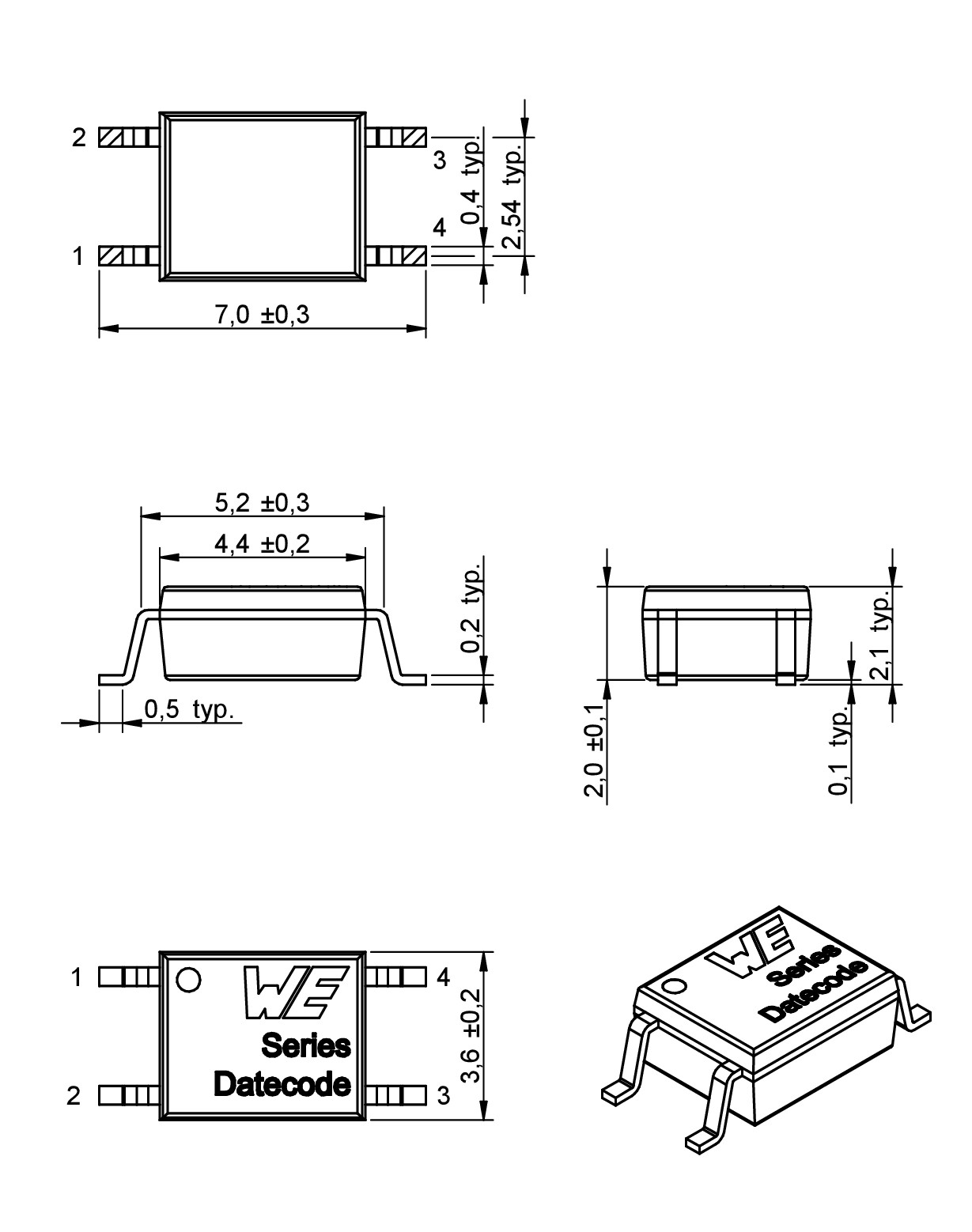

Series 357 (DC)	SPEC	4.4	3.6	2	SMT

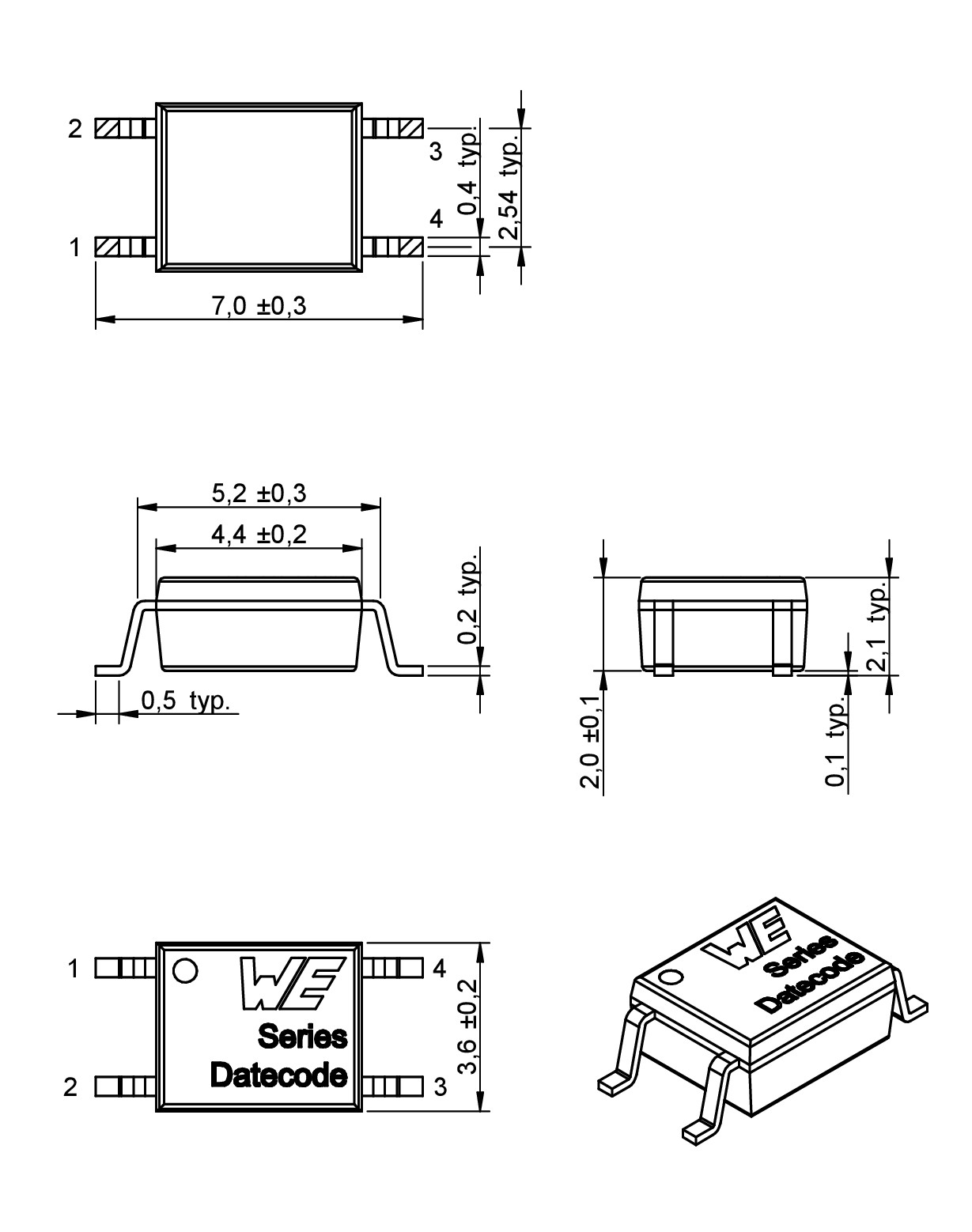

Series 354 (AC)	SPEC	4.4	3.6	2	SMT

LTSpice-Dateien

LT
LTSpice_WL-OCPT (rev25a).zip
|
149.3 KB

Merkmale

Hohe Isolationsspannung
Gute Stabilisierung der inneren Isolation
Stabiler CTR im gesamten Betriebstemperaturbereich
Verschiedene CTR-Binnings verfügbar
Hohe Kollektor-Emitter-Spannung
Schnelle Schaltzeiten
Mehr über Optokoppler erfahren! Optokoppler von Würth Elektronik
Referenzdesigns
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Netzteil, Ladegerät
Computer & Mikroprozessoren
Büroausstattung
Instrumentelle Anwendung, Maschinen
Amperemeter, Smart Meter

Application Notes

Artikeldaten

Alle

Series 356 (DC)

Series 357 (DC)

Series 354 (AC)

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Package	Input	V_{CE max.}(V)	I_{F max.}(mA)	Testbedingung CTR	CTR _min.(%)	CTR _max.(%)	V_ISO(V (RMS))	Betriebstemperatur
140356145200	SOP 4, DC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie356 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie356 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]130 %	Current Transfer Ratio [max.]260 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140356145300	SOP 4, DC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie356 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie356 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]200 %	Current Transfer Ratio [max.]400 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140356145400	SOP 4, DC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie356 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie356 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]300 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140356145100	SOP 4, DC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie356 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie356 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]80 %	Current Transfer Ratio [max.]160 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140356145000	SOP 4, DC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie356 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie356 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]50 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140357145100	SOP 4, DC, 35 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie357 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie357 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung35 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]80 %	Current Transfer Ratio [max.]160 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140357145200	SOP 4, DC, 35 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie357 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie357 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung35 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]130 %	Current Transfer Ratio [max.]260 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140357145300	SOP 4, DC, 35 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie357 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie357 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung35 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]200 %	Current Transfer Ratio [max.]400 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140357145400	SOP 4, DC, 35 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie357 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie357 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung35 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]300 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140357145000	SOP 4, DC, 35 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie357 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie357 (rev1).stp \| 485 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputDC	Kollektor Emitter Spannung35 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]50 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140354245100	SOP 4, AC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie354 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie354 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputAC	Kollektor Emitter Spannung80 V	–	I_F = +/- 1 mA V_CE = 5 V	Current Transfer Ratio [min.]50 %	Current Transfer Ratio [max.]150 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C
140354245000	SOP 4, AC, 80 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP IGS IGS_WL-OCPT_Serie354 (rev1).igs \| 1.7 MB STP STP_WL-OCPT_Serie354 (rev1).stp \| 485.1 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP 4	InputAC	Kollektor Emitter Spannung80 V	–	I_F = +/- 1 mA V_CE = 5 V	Current Transfer Ratio [min.]20 %	Current Transfer Ratio [max.]300 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C

PERFORMANCE. RELIABILITY. SERVICE.

Optokoppler von Würth Elektronik

PERFORMANCE. RELIABILITY. SERVICE.

Optokoppler von Würth Elektronik

Würth Elektronik präsentiert mit seinen Optokopplern die neueste Produkterweiterung im Bereich Optoelektronik. Das innovative Design sorgt durch seine koplanare Struktur und das hochwertige Sizilium (Epoxy) für eine vollständige Reflexion im Inneren. Die koplanare Bauart stellt sicher, dass der Isolationsspalt während des Produktionsprozesses fixiert bleibt und bietet perfekte Isolation und Schutz für Ihre Anwendung. Die innere Reflexion sorgt für einen stabilen CTR über den gesamten Temperaturbereich und ermöglicht einen hohen CTR bei geringem Strombetrieb.

Verfügbar in allen branchenüblichen Verpackungen. Alle Binnings ab Lager verfügbar. Muster kostenlos erhältlich!

Optokoppler - Was ist das?

Überträgt analoge/digitale Signale zwischen zwei isolierten Schaltkreisen mit Hilfe von Lichtübertragung
Optoelektronisches Gehäuse mit Infrarot-LED und Detektor
Die optische Übertragung erfolgt mit einem Infrarot-Lichtstrahl

Warum Optokoppler?

Trennung von Steuerstromkreisen mit geringer Leistung von Stromkreisen mit hoher Leistung (galvanische Isolierung)
Optokoppler schützen Ihre Anwendung vor Überspannungen
Sicherheitstrennung: für Stromkreise und Personen von gefährlichen elektrischen Anlagen
