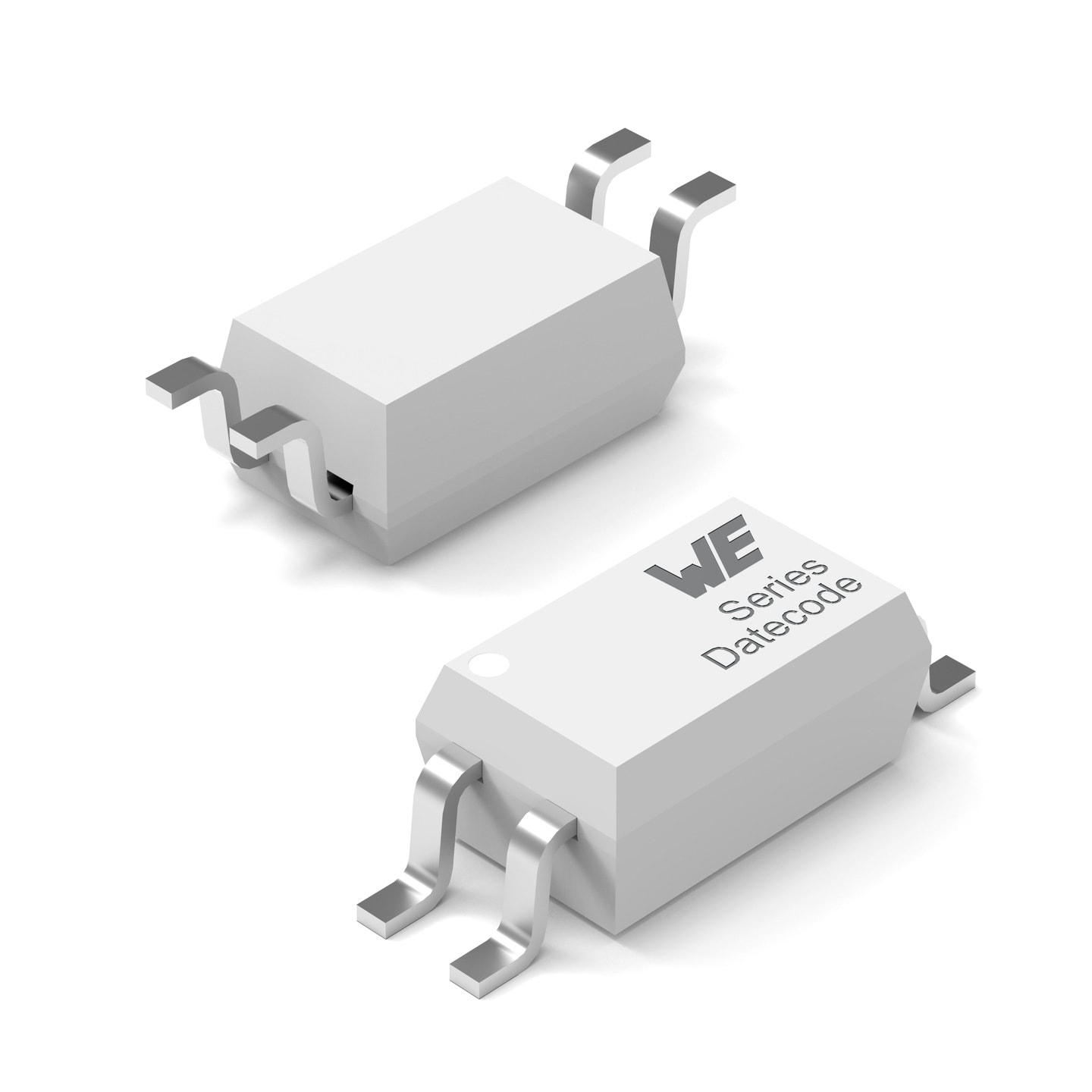

WL-OCPT SSOP-4

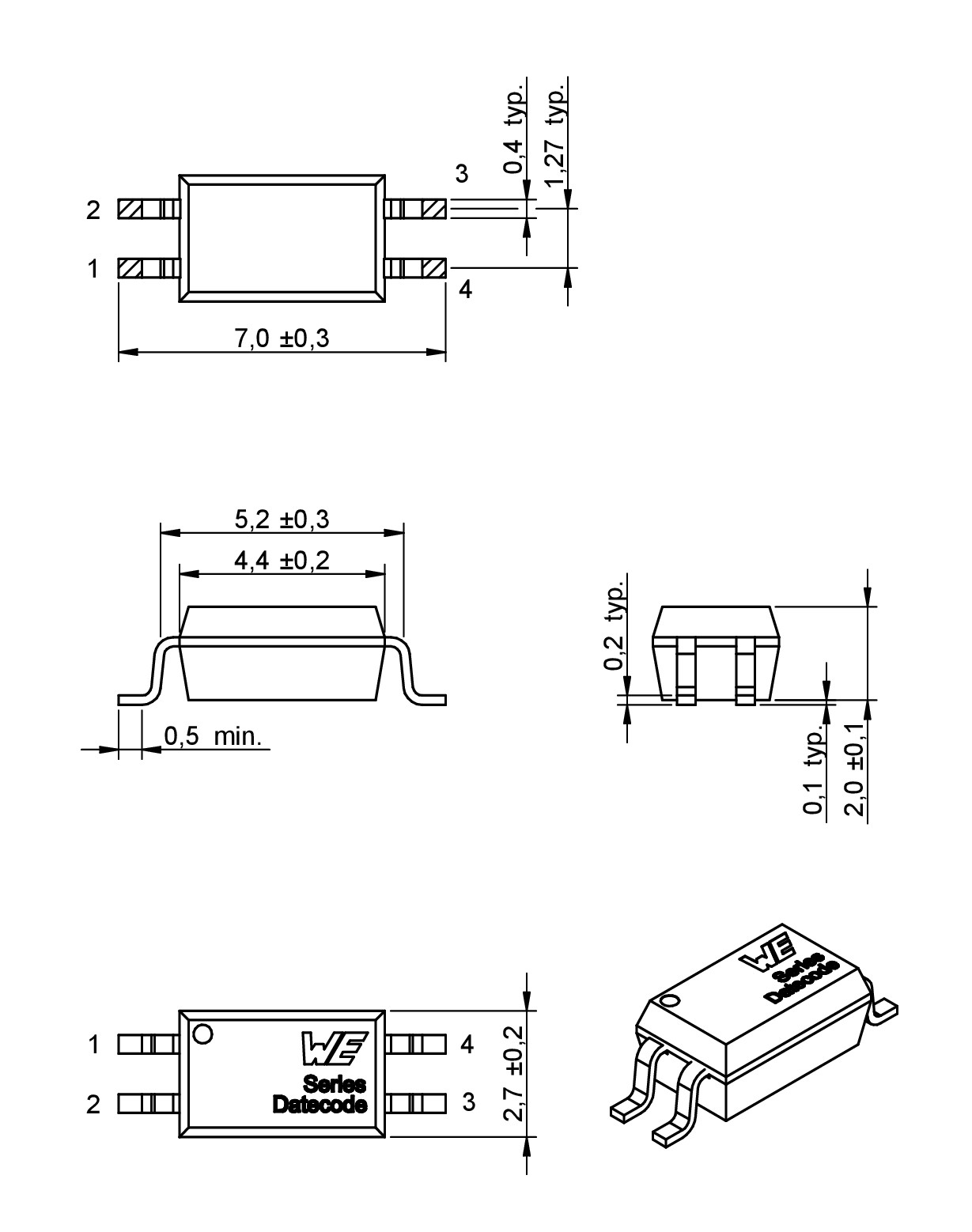

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
NEUSerie 214 (AC)		7	2.7	2	SMT
NEUSerie 217 (DC)		7	2.7	2	SMT

LTSpice-Dateien

LT
LTSpice_WL-OCPT (rev25a).zip
|
149.3 KB

Merkmale

Hohe Isolationsspannung
Gute Stabilisierung der inneren Isolation
Stabiler CTR im gesamten Betriebstemperaturbereich
Verschiedene CTR-Binnings verfügbar
Hohe Kollektor-Emitter-Spannung
Schnelle Schaltzeiten
Mehr über Optokoppler erfahren! Optokoppler von Würth Elektronik
Referenzdesigns
RD022 GB PoE+-Ethernet-USB”-Adapter für industriellen Einsatz unter EMV-Gesichtspunkten

Anwendung

Stromversorgung und Ladegeräte
Computer & Mikroprozessoren
Büro Equipment
Instrumentelle Anwendungen, Maschinen
Amperemeter, Smart Meter

Application Notes

Artikeldaten

Alle

Serie 214 (AC)

Serie 217 (DC)

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Package	Input	V_{CE max.}(V)	I_{F max.}(mA)	Testbedingung CTR	CTR _min.(%)	CTR _max.(%)	V_ISO(V (RMS))	Betriebstemperatur	MusterVerfügbarkeit & Muster
140217147000	SPECSSOP4, DC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]50 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140217147100	SPECSSOP4, DC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]80 %	Current Transfer Ratio [max.]160 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140217147200	SPECSSOP4, DC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]130 %	Current Transfer Ratio [max.]260 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140217147300	SPECSSOP4, DC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]200 %	Current Transfer Ratio [max.]400 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140217147400	SPECSSOP4, DC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputDC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 5 mA V_CE = 5 V	Current Transfer Ratio [min.]300 %	Current Transfer Ratio [max.]600 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140214247000	SPECSSOP4, AC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputAC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 1 mA V_CE = 5 V	Current Transfer Ratio [min.]20 %	Current Transfer Ratio [max.]400 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140214247100	SPECSSOP4, AC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputAC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 1 mA V_CE = 5 V	Current Transfer Ratio [min.]50 %	Current Transfer Ratio [max.]150 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen
140214247200	SPECSSOP4, AC, 80 V	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCPT (rev25a).IntLib \| 1 MB CDS Cadence_WL-OCPT (rev25a).zip \| 4.6 MB EAG Eagle_WL-OCPT (rev25b).lbr \| 172.5 KB KIC KiCad_WL-OCPT (rev25a).zip \| 1.9 MB CAD-Dateien ZIP 3D 3D_WL-OCPT-SSOP4-217 (rev1).pdf \| 157.3 KB IGS IGS_WL-OCPT-SSOP4-217 (rev1).igs \| 1.6 MB STP STP_WL-OCPT-SSOP4-217 (rev1).stp \| 475.5 KB Elektrische Modelle ZIP PSP Pspice_WL-OCPT (rev25a).zip \| 137.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSSOP4	InputAC	Kollektor Emitter Spannung80 V	Durchlassstrom60 mA	I_F = 1 mA V_CE = 5 V	Current Transfer Ratio [min.]80 %	Current Transfer Ratio [max.]400 %	Isolationsspannung3750 V (RMS)	Betriebstemperatur -55 °C up to +110 °C	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–
