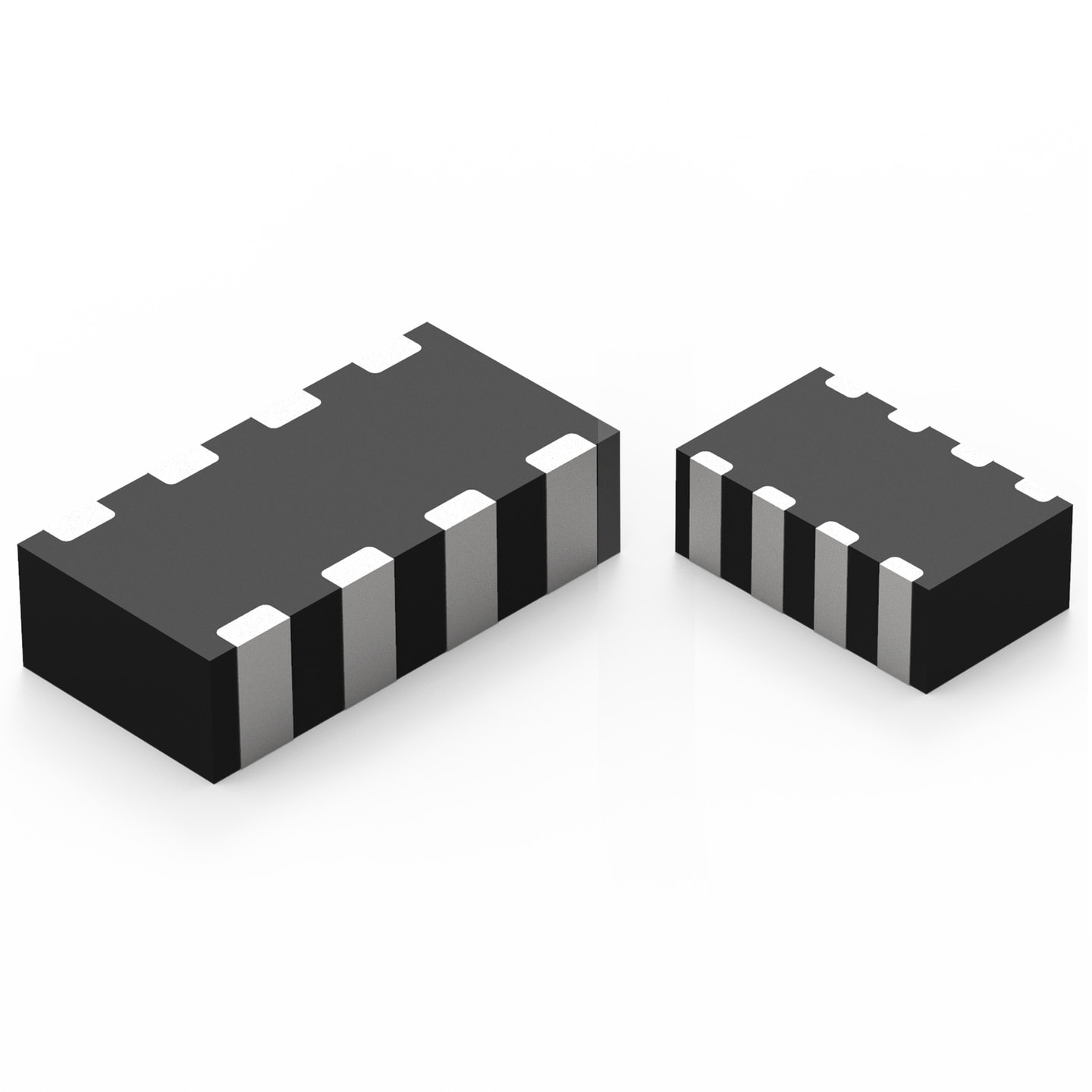

WE-VEA ESD Suppressor-Array

Bauform	Maße	L (mm)	B (mm)	H (mm)	Fl (mm)	Montageart

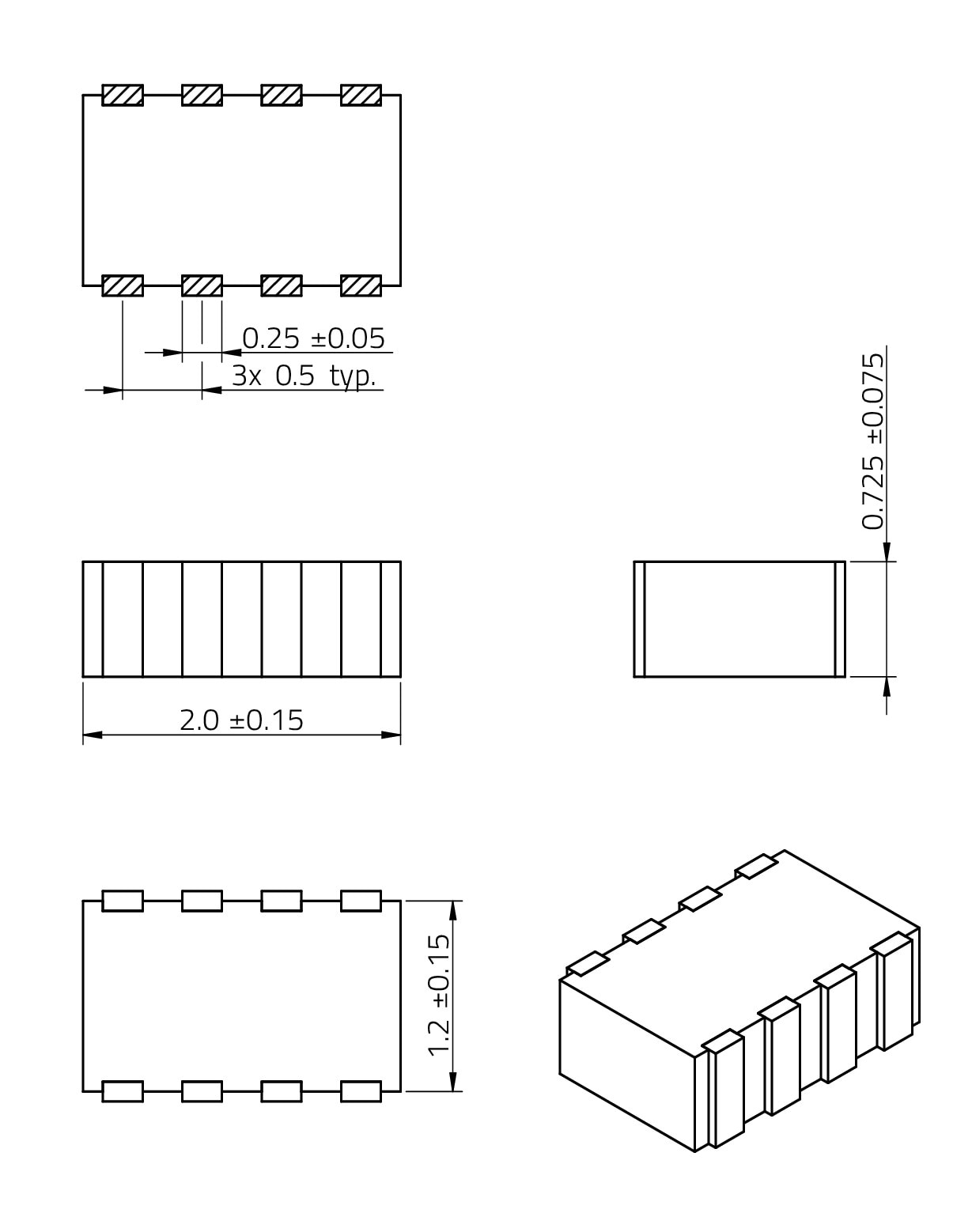

0508		2	1.2	0.725	0.25	SMT

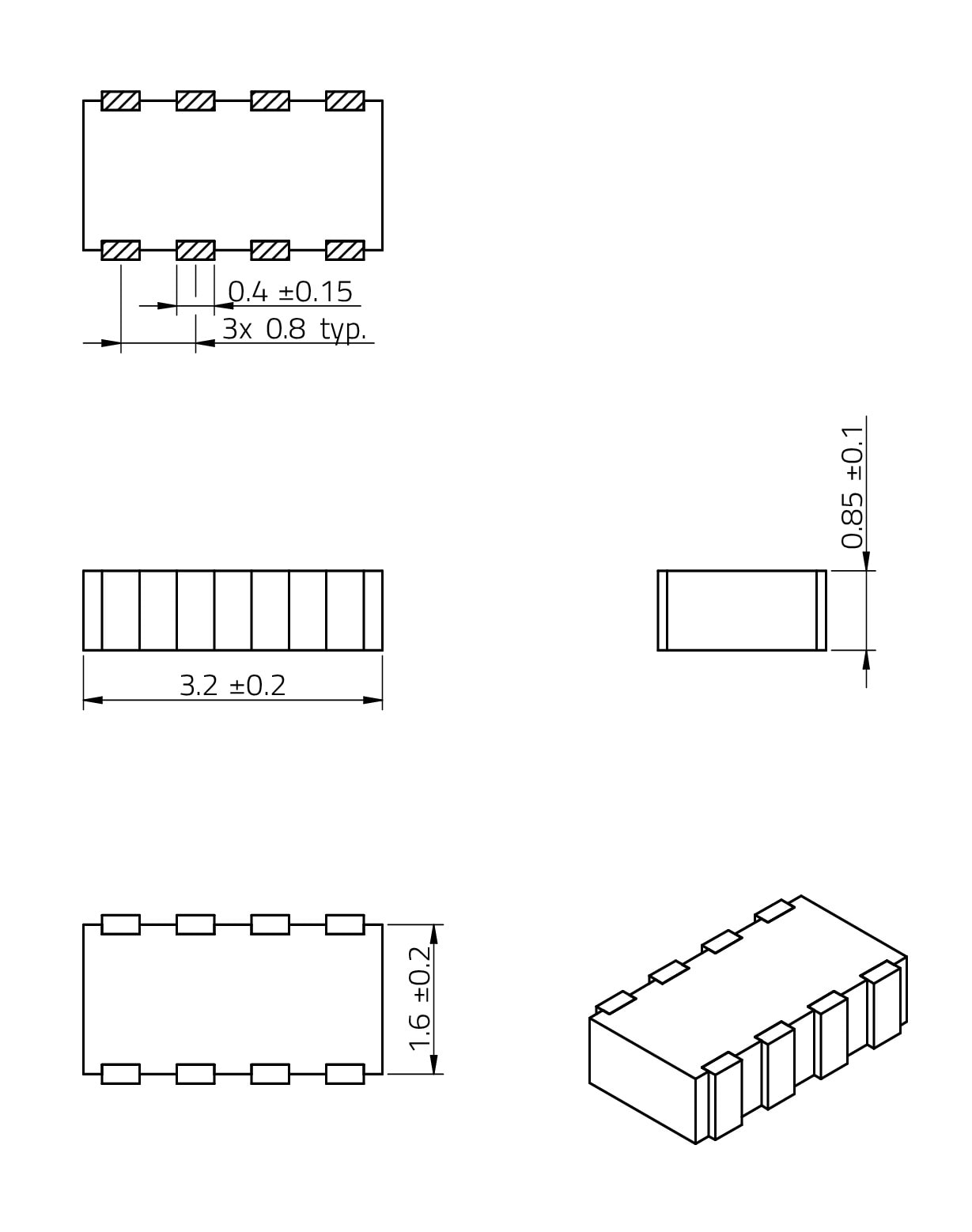

0612		3.2	1.6	0.85	0.4	SMT

LTSpice-Dateien

LT
LTspice_WE-VEA (rev25a).zip
|
2.4 KB

Merkmale

Kurze Reaktionszeit (1 ns)
Geringe Einfügedämpfung
Sehr geringer Leckstrom
Niedrige Klemmspannung
Fast kein Energieverbrauch bei Betriebsspannung
Hervorragendes Ableiteverhalten für ESD-Impulse
Betriebstemperatur: –40 ºC bis +85 ºC

Anwendung

Schutz von Datenleitungen
Schutz von Bus-Systemen
Schutz von Videoüberlandleitungen
Schutz von Halbleitern
ESD-Schutz gemäß EN 61000-4-2

Application Notes

ANP116 Gigabit-Ethernet-Schnittstelle unter EMV Gesichtspunkten
PDF

Artikeldaten

Alle

0508

0612

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Kanäle	C_{Ch typ.}(pF)	C_{Ch max.}(pF)	V_{Ch min.}(V)	V_{Ch max.}(V)	V_{ESD Contact}(kV)	Bauform	MusterVerfügbarkeit & Muster
82380050100	SPEC4, 10 pF, 13 pF	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VEA (rev22a).IntLib \| 77 KB CDS Cadence_WE-VEA (rev18a).zip \| 146.9 KB EAG Eagle_WE-VEA (rev19a).lbr \| 21.1 KB KIC KiCad_WE-VEA (rev26b).zip \| 28.7 KB ZUK Cadstar_WE-VEA (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-VEA_0508_VEA (rev1).igs \| 467.2 KB STP WE-VEA_0508_VEA (rev1).stp \| 171 KB Elektrische Modelle ZIP PSP PSpice_WE-VEA (rev25a).zip \| 3.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4	(Kanal) Eingangskapazität [typ.]10 pF	(Kanal) Eingangskapazität [max.]13 pF	Kanal Betriebsspannung [min.]-5 V	Kanal Betriebsspannung [max.]5 V	ESD Kontact-Entladungsfähigkeit8 kV	Bauform0508	–Verfügbarkeit prüfen
82380180121	SPEC4, 120 pF, 156 pF	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-VEA (rev22a).IntLib \| 77 KB CDS Cadence_WE-VEA (rev18a).zip \| 146.9 KB EAG Eagle_WE-VEA (rev19a).lbr \| 21.1 KB KIC KiCad_WE-VEA (rev26b).zip \| 28.7 KB ZUK Cadstar_WE-VEA (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-VEA_0612_VEA (rev1).igs \| 457.7 KB STP WE-VEA_0612_VEA (rev1).stp \| 171.2 KB Elektrische Modelle ZIP PSP PSpice_WE-VEA (rev25a).zip \| 3.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Kanäle4	(Kanal) Eingangskapazität [typ.]120 pF	(Kanal) Eingangskapazität [max.]156 pF	Kanal Betriebsspannung [min.]-18 V	Kanal Betriebsspannung [max.]18 V	ESD Kontact-Entladungsfähigkeit8 kV	Bauform0612	–Verfügbarkeit prüfen
