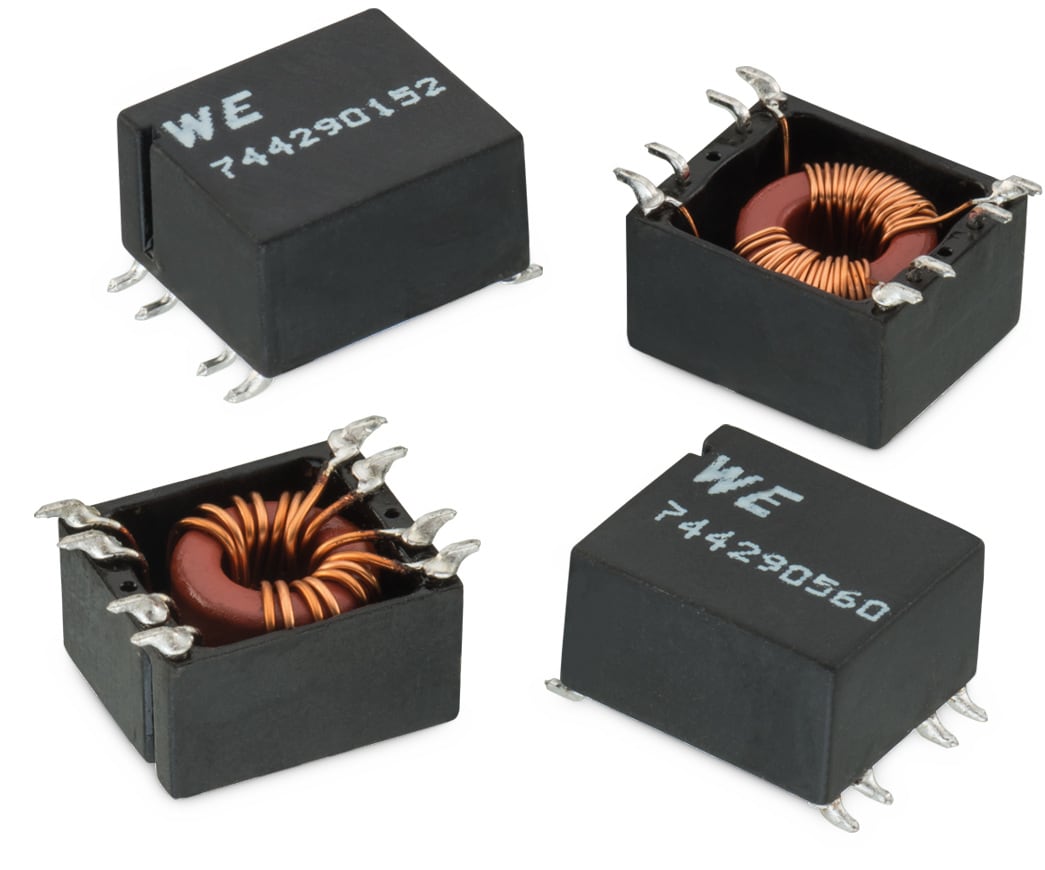

WE-UCF Stromkompensierte SMT-Entstördrossel

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-UCF		16.6	12.5	9.3	SMT

LTSpice-Dateien

LT
LTSpice_WE-UCF (rev22a).zip
|
3.6 KB

Merkmale

Großer Induktivitätsbereich
Hohe Stromtragfähigkeit
Geringe Abmessungen
Flaches Gehäuse
SMD
Breites Entstörspektrum
Klimakategorie 40/125/21
Brennbarkeit gemäß UL 94 V-0

Anwendung

Entstörung
Gleichstromversorgung
Auf-/ Abwärtswandler
Datenbusse mit niedriger Datenrate
Stark gestörte Leitungen

Artikeldaten

WE-UCF

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	L(mH)	L_S(nH)	I_R(A)	R_{DC max.}(Ω)	V_R(V)	V_T(V (AC))	Design Kit
744290130	Sektional, 0.013 mH, 110 nH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290130 (rev1).igs \| 3.5 MB STP 744290130 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB S S-PARAMETER_WE-UCF (rev19a).zip \| 608 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität0.013 mH	Streuinduktivität110 nH	Nennstrom10 A	Gleichstromwiderstand0.0027 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit 744725
744290560	Sektional, 0.056 mH, 330 nH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290560 (rev1).igs \| 3.5 MB STP 744290560 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB S S-PARAMETER_WE-UCF (rev19a).zip \| 608 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität0.056 mH	Streuinduktivität330 nH	Nennstrom7 A	Gleichstromwiderstand0.0047 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290121	Sektional, 0.12 mH, 680 nH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290121 (rev1).igs \| 3.5 MB STP 744290121 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB S S-PARAMETER_WE-UCF (rev19a).zip \| 608 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität0.12 mH	Streuinduktivität680 nH	Nennstrom5.5 A	Gleichstromwiderstand0.0105 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290321	Sektional, 0.32 mH, 2200 nH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290321 (rev1).igs \| 2.2 MB STP 744290321 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB S S-PARAMETER_WE-UCF (rev19a).zip \| 608 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität0.32 mH	Streuinduktivität2200 nH	Nennstrom3.25 A	Gleichstromwiderstand0.029 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit 744725
744290152	Sektional, 1.5 mH, 13000 nH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290152 (rev1).igs \| 2.2 MB STP 744290152 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB S S-PARAMETER_WE-UCF (rev19a).zip \| 608 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität1.5 mH	Streuinduktivität13000 nH	Nennstrom1.5 A	Gleichstromwiderstand0.12 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit 744725
744290472	Sektional, 4.7 mH, 25000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290472 (rev1).igs \| 2.2 MB STP 744290472 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität4.7 mH	Streuinduktivität25000 nH	Nennstrom0.75 A	Gleichstromwiderstand0.52 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290103	Sektional, 10 mH, 83000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290103 (rev1).igs \| 2.2 MB STP 744290103 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität10 mH	Streuinduktivität83000 nH	Nennstrom0.5 A	Gleichstromwiderstand0.92 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit 744725
744290283	Sektional, 28 mH, 220000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290283 (rev1).igs \| 2.2 MB STP 744290283 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität28 mH	Streuinduktivität220000 nH	Nennstrom0.3 A	Gleichstromwiderstand2.8 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290473	Sektional, 47 mH, 460000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290473 (rev1).igs \| 2.2 MB STP 744290473 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität47 mH	Streuinduktivität460000 nH	Nennstrom0.25 A	Gleichstromwiderstand4 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290683	Sektional, 68 mH, 960000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290683 (rev1).igs \| 2.2 MB STP 744290683 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität68 mH	Streuinduktivität960000 nH	Nennstrom0.2 A	Gleichstromwiderstand5 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit –
744290104	Sektional, 100 mH, 780000 nH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-UCF (rev22a).IntLib \| 200 KB CDS Cadence_WE-UCF (rev22a).zip \| 1 MB EAG Eagle_WE-UCF (rev21a).lbr \| 22.4 KB KIC KiCad_WE-UCF (rev25b).zip \| 243.8 KB ZUK Cadstar_WE-UCF (rev19a).zip \| 6.2 KB CAD-Dateien ZIP IGS 744290104 (rev1).igs \| 2.2 MB STP 744290104 (rev1).stp \| 765.2 KB Elektrische Modelle ZIP PSP PSpice_WE-UCF (rev22a).zip \| 6.5 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Induktivität100 mH	Streuinduktivität780000 nH	Nennstrom0.15 A	Gleichstromwiderstand8.5 Ω	Nennspannung80 V	Prüfspannung500 V (AC)	Design Kit 744725

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
