WE-TFC Stromkompensierte Netzdrossel

Bauform	Maße	L (mm)	W (mm)	H (mm)	Montageart

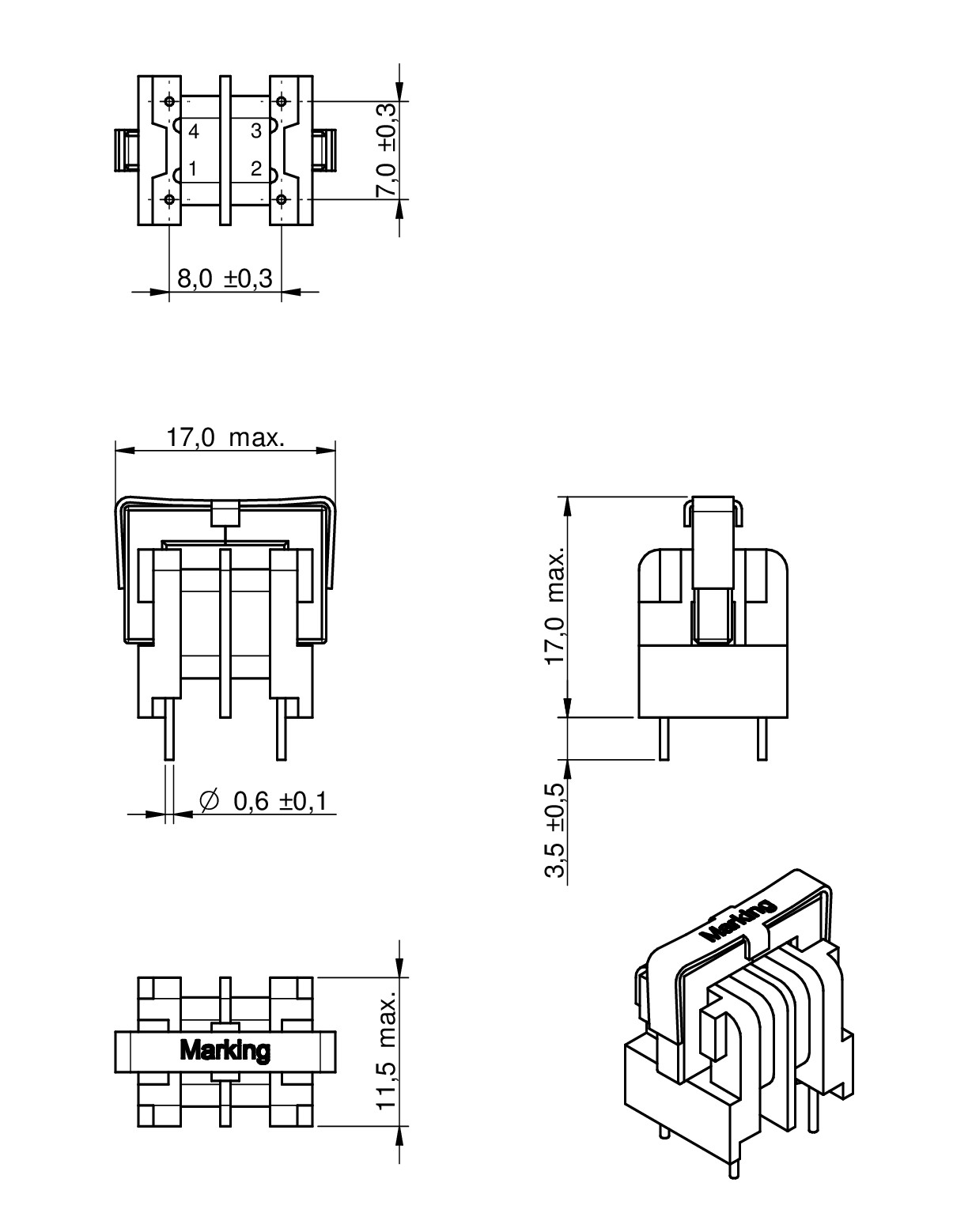

UU9.8V		17	11.5	17	THT

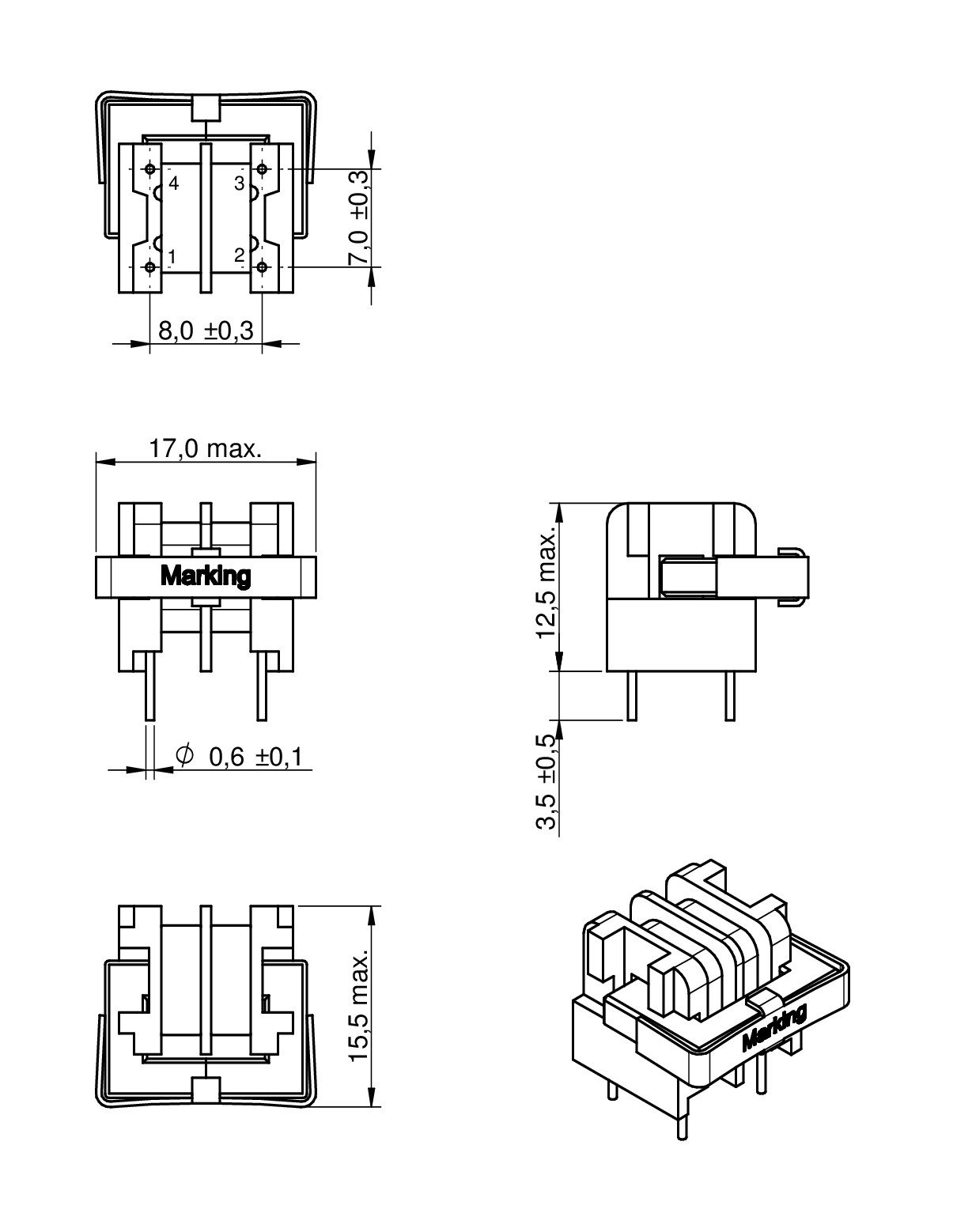

UU9.8H		17	15.5	12.5	THT

LTSpice-Dateien

LT
LTSpice_WE-TFC (rev22a).zip
|
3.4 KB

Merkmale

Entstörung von Gleichtaktstörungen bis zu 70 dB
Ca. 1% Streuinduktivität zur symmetrischen Entstörung
Hohe Isolationsspannung zwischen den Wicklungen
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Netzfilter
Kompakte Schaltnetzteile
Elektronische Vorschaltgeräte (LED Lampen)
Beleuchtung
Weiße Ware

Artikeldaten

Alle

UU9.8V

UU9.8H

Artikel Nr.	Datenblatt	Simulation	Downloads	I_R (A)	L (mH)	R_{DC max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Montageart	Design Kit	Muster
744861018	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861018 (rev20a).s4p \| 310.3 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	1.8	0.31	300	2500	MnZn	17	15.5	12.5	THT	–
744861033	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861033 (rev20a).s4p \| 310.8 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.8	3.3	0.51	300	2500	MnZn	17	15.5	12.5	THT	744864
744861056	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861056 (rev20a).s4p \| 312.2 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.6	5.6	0.83	300	2500	MnZn	17	15.5	12.5	THT	–
744861082	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861082 (rev20a).s4p \| 313.1 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.5	8.2	1.3	300	2500	MnZn	17	15.5	12.5	THT	744864
744861100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861100 (rev20a).s4p \| 313.9 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.45	10	1.65	300	2500	MnZn	17	15.5	12.5	THT	–
744861120	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861120 (rev20a).s4p \| 314.4 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.4	12	2	300	2500	MnZn	17	15.5	12.5	THT	–
744861180	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861180 (rev20a).s4p \| 315.4 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.3	18	3.1	300	2500	MnZn	17	15.5	12.5	THT	744864
744861250	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFCH_TFCH_UT (rev1).igs \| 2 MB STP WE-TFCH_TFCH_UT (rev1).stp \| 516.5 KB Elektrische Modelle ZIP S S-Parameter_744861250 (rev20a).s4p \| 316 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.25	25	3.6	300	2500	MnZn	17	15.5	12.5	THT	–
744862018	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862018 (rev20a).s4p \| 310.5 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	1	1.8	0.31	300	2500	MnZn	17	11.5	17	THT	744864
744862033	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862033 (rev20a).s4p \| 311.1 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.8	3.3	0.51	300	2500	MnZn	17	11.5	17	THT	–
744862056	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862056 (rev20a).s4p \| 311.9 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.6	5.6	0.83	300	2500	MnZn	17	11.5	17	THT	744864
744862082	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862082 (rev20a).s4p \| 313.1 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.5	8.2	1.3	300	2500	MnZn	17	11.5	17	THT	–
744862100	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862100 (rev20a).s4p \| 314.2 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.45	10	1.65	300	2500	MnZn	17	11.5	17	THT	–
744862120	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862120 (rev20a).s4p \| 315.2 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.4	12	2	300	2500	MnZn	17	11.5	17	THT	744864
744862180	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862180 (rev20a).s4p \| 316.6 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.3	18	3.1	300	2500	MnZn	17	11.5	17	THT	–
744862250	SPEC		8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-TFC (rev22a).IntLib \| 197 KB ZUK Cadstar_WE-TFC (rev20a).zip \| 6.9 KB CDS Cadence_WE-TFC (rev21a).zip \| 799.4 KB EAG Eagle_WE-TFC (rev21a).lbr \| 23.1 KB CAD-Dateien ZIP IGS WE-TFC_Typ_UT (rev1).igs \| 2 MB STP WE-TFC_Typ_UT (rev1).stp \| 506.2 KB Elektrische Modelle ZIP S S-Parameter_744862250 (rev20a).s4p \| 316.6 KB PSP PSpice_WE-TFC (rev22a).zip \| 7.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	0.25	25	3.6	300	2500	MnZn	17	11.5	17	THT	744864

Artikel Nr.	Datenblatt	Simulation
744861018	SPEC
744861033	SPEC
744861056	SPEC
744861082	SPEC
744861100	SPEC
744861120	SPEC
744861180	SPEC
744861250	SPEC
744862018	SPEC
744862033	SPEC
744862056	SPEC
744862082	SPEC
744862100	SPEC
744862120	SPEC
744862180	SPEC
744862250	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	I_R (A)	L (mH)	R_{DC max.} (Ω)	V_R (V (AC))	V_T (V (AC))	Material	L (mm)	W (mm)	H (mm)	Montageart	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-FC / WE-TFC Stromkompensierte Netzdrosseln
