WE-STAR-TEC

Merkmale

Bewährte, flexible Kabelfixierung aus eigener Entwicklung
Kabelvorfixierung erleichtert das Verarbeiten
Kabeleinklemmschutz

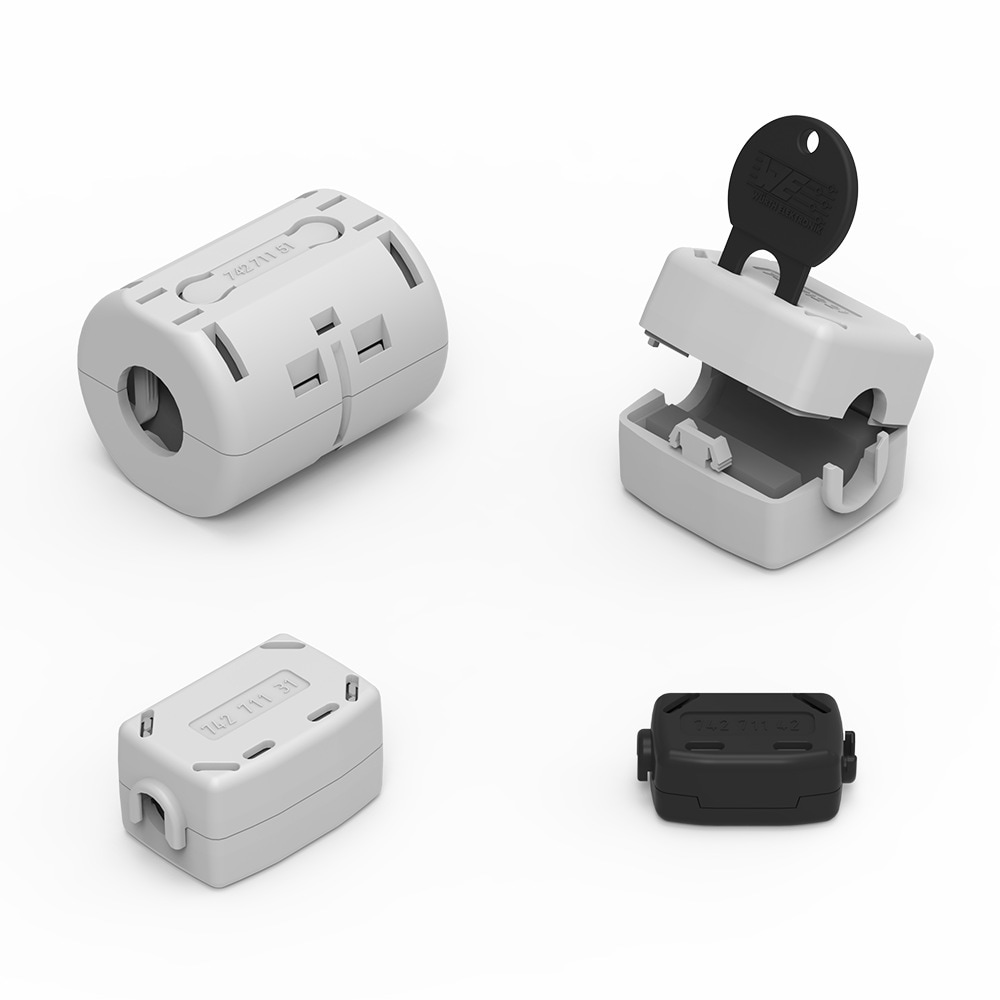

Innenliegender Verschluss mit Schlüsseltechnologie WE-STAR-KEY (Schlüssel) verhindert unbefugtes Entfernen vom Kabel
Jeder Musterlieferung liegt ein Schlüssel bei
Klassifizierung der Kunststoffgehäuse: UL94 V0
Betriebstemperatur: –50 °C bis +105 °C
Kernmaterial: NiZn

Anwendung

EMV-Ferrit zur nachträglichen Entstörung im Frequenzbereich von 1 MHz bis hin zu 1 GHz

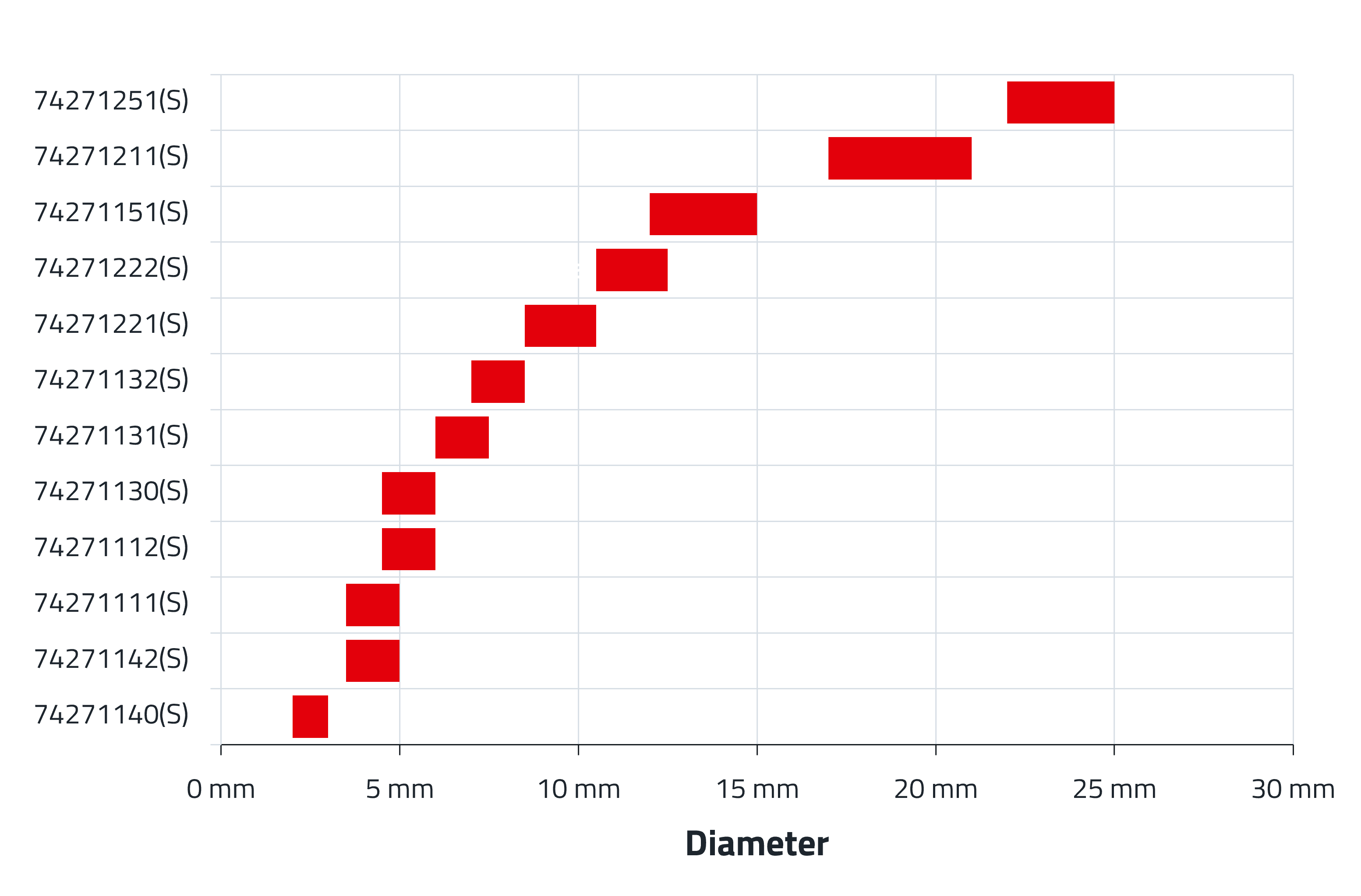

Befestigung an Rundkabeln mit Durchmesser 2,0 mm – 25,0 mm oder durch mehrmalige Kabeldurchführung
Wiederverwendbar durch die STAR-KEY-Technologie, daher ideal für Test- und Messzwecke in EMV-Laboren

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

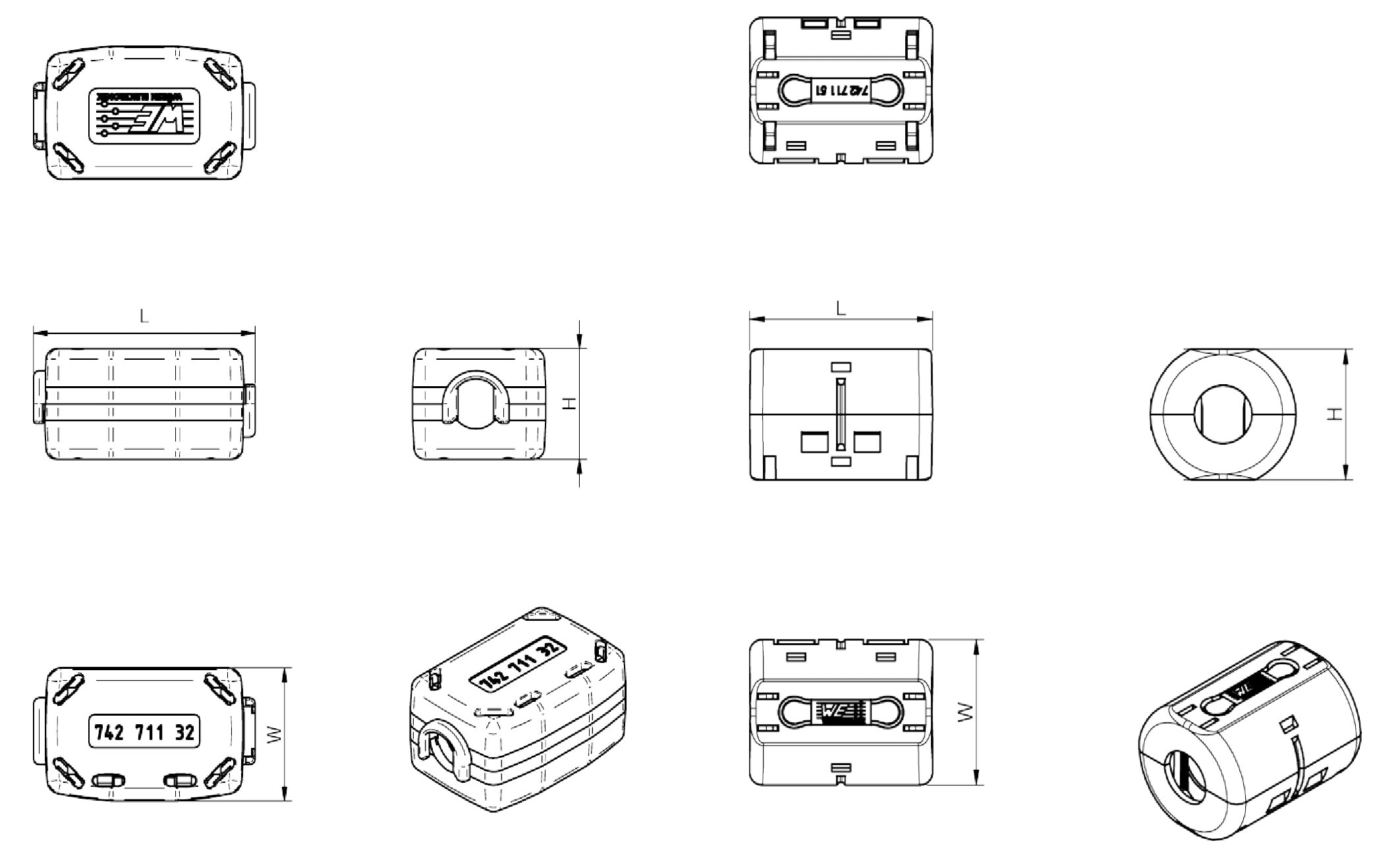

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Ø Kabel(mm)	Z @ 25 MHz 1 Windung(Ω)	Z @ 100 MHz 1 Windung(Ω)	Material	L(mm)	B(mm)	H(mm)	Farbe	Sicherheitsschlüssel	Alpha-Rack	Design Kit	STAR-CLIP Befestigung	MusterVerfügbarkeit & Muster
74271140	SPEC2 - 3, 92 Ω, 178 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WEStarTec_74271140_3D (rev1).pdf \| 846.3 KB IGS IGS_WEStarTec_74271140 (rev1).igs \| 9.6 MB STP STP_WEStarTec_74271140 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 2 - 3	Impedanz @ 25 MHz 1 Windung92 Ω	Impedanz @ 100 MHz 1 Windung178 Ω	Material4 W 620	Länge32.6 mm	Breite19 mm	Höhe13 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271140S	SPEC2 - 3, 92 Ω, 178 Ω	Simulation	Verfügbarkeit –	Downloads5 Dateien CAD-Dateien ZIP 3D 3D_WEStarTec_74271140_3D (rev1).pdf \| 846.3 KB 3D 3D_open_WEStarTec_74271140_open_3D (rev1).pdf \| 867.8 KB IGS IGS_WEStarTec_74271140 (rev1).igs \| 9.6 MB STP STP_WEStarTec_74271140 (rev1).stp \| 2.2 MB STP STP_WEStarTec_74271140_open (rev1).stp \| 2.2 MB Alle 5 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 2 - 3	Impedanz @ 25 MHz 1 Windung92 Ω	Impedanz @ 100 MHz 1 Windung178 Ω	Material4 W 620	Länge32.6 mm	Breite19 mm	Höhe13 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271142	SPEC3.5 - 5, 92 Ω, 178 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271142 (rev1).pdf \| 848.5 KB IGS 74271142 (rev1).igs \| 11.8 MB STP 74271142 (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 3.5 - 5	Impedanz @ 25 MHz 1 Windung92 Ω	Impedanz @ 100 MHz 1 Windung178 Ω	Material4 W 620	Länge32.6 mm	Breite19 mm	Höhe13 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271142S	SPEC3.5 - 5, 92 Ω, 178 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271142 (rev1).pdf \| 848.5 KB IGS 74271142S (rev1).igs \| 11.8 MB STP 74271142S (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 3.5 - 5	Impedanz @ 25 MHz 1 Windung92 Ω	Impedanz @ 100 MHz 1 Windung178 Ω	Material4 W 620	Länge32.6 mm	Breite19 mm	Höhe13 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271111	SPEC3.5 - 5, 175 Ω, 316 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271111 (rev1).pdf \| 1.6 MB IGS 74271111 (rev1).igs \| 21.2 MB STP 74271111 (rev1).stp \| 5.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 3.5 - 5	Impedanz @ 25 MHz 1 Windung175 Ω	Impedanz @ 100 MHz 1 Windung316 Ω	Material4 W 620	Länge41 mm	Breite23.4 mm	Höhe18 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427711	–Verfügbarkeit prüfen
74271111S	SPEC3.5 - 5, 175 Ω, 316 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271111S (rev1).pdf \| 1.6 MB IGS 74271111S (rev1).igs \| 21.2 MB STP 74271111S (rev1).stp \| 5.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 3.5 - 5	Impedanz @ 25 MHz 1 Windung175 Ω	Impedanz @ 100 MHz 1 Windung316 Ω	Material4 W 620	Länge41 mm	Breite23.4 mm	Höhe18 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427711	–Verfügbarkeit prüfen
74271112	SPEC4.5 - 6, 175 Ω, 316 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271112 (rev1).pdf \| 1.6 MB IGS 74271112 (rev1).igs \| 21.2 MB STP 74271112 (rev1).stp \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 4.5 - 6	Impedanz @ 25 MHz 1 Windung175 Ω	Impedanz @ 100 MHz 1 Windung316 Ω	Material4 W 620	Länge41 mm	Breite23.4 mm	Höhe18 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427711	–Verfügbarkeit prüfen
74271112S	SPEC4.5 - 6, 175 Ω, 316 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271112S (rev1).pdf \| 1.6 MB IGS 74271112S (rev1).igs \| 21.2 MB STP 74271112S (rev1).stp \| 5.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 4.5 - 6	Impedanz @ 25 MHz 1 Windung175 Ω	Impedanz @ 100 MHz 1 Windung316 Ω	Material4 W 620	Länge41 mm	Breite23.4 mm	Höhe18 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427711	–Verfügbarkeit prüfen
74271131	SPEC6 - 7.5, 125 Ω, 235 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271131 (rev1).pdf \| 912.8 KB IGS 74271131 (rev1).igs \| 11.4 MB STP 74271131 (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 6 - 7.5	Impedanz @ 25 MHz 1 Windung125 Ω	Impedanz @ 100 MHz 1 Windung235 Ω	Material4 W 620	Länge40 mm	Breite24 mm	Höhe20 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427713	–Verfügbarkeit prüfen
74271131S	SPEC6 - 7.5, 125 Ω, 235 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D-WE-Star-Tec_74271131S (rev1).pdf \| 912.8 KB IGS 74271131S (rev1).igs \| 11.4 MB STP 74271131S (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 6 - 7.5	Impedanz @ 25 MHz 1 Windung125 Ω	Impedanz @ 100 MHz 1 Windung235 Ω	Material4 W 620	Länge40 mm	Breite24 mm	Höhe20 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427713	–Verfügbarkeit prüfen
74271132	SPEC7 - 8.5, 125 Ω, 235 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271132 (rev1).pdf \| 925.9 KB IGS 74271132 (rev1).igs \| 11.8 MB STP 74271132 (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 7 - 8.5	Impedanz @ 25 MHz 1 Windung125 Ω	Impedanz @ 100 MHz 1 Windung235 Ω	Material4 W 620	Länge40 mm	Breite24 mm	Höhe20 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427713	–Verfügbarkeit prüfen
74271132S	SPEC7 - 8.5, 125 Ω, 235 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271132S (rev1).pdf \| 925.9 KB IGS 74271132S (rev1).igs \| 11.8 MB STP 74271132S (rev1).stp \| 2.8 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 7 - 8.5	Impedanz @ 25 MHz 1 Windung125 Ω	Impedanz @ 100 MHz 1 Windung235 Ω	Material4 W 620	Länge40 mm	Breite24 mm	Höhe20 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427713	–Verfügbarkeit prüfen
74271221	SPEC8.5 - 10.5, 158 Ω, 278 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271221 (rev1).pdf \| 10.2 MB IGS 74271221 (rev1).igs \| 12.4 MB STP 74271221 (rev1).stp \| 3.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 8.5 - 10.5	Impedanz @ 25 MHz 1 Windung158 Ω	Impedanz @ 100 MHz 1 Windung278 Ω	Material4 W 620	Länge41.6 mm	Breite33.5 mm	Höhe28.4 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427722	–Verfügbarkeit prüfen
74271221S	SPEC8.5 - 10.5, 158 Ω, 278 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271221S (rev1).pdf \| 10.2 MB IGS 74271221S (rev1).igs \| 12.4 MB STP 74271221S (rev1).stp \| 3.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 8.5 - 10.5	Impedanz @ 25 MHz 1 Windung158 Ω	Impedanz @ 100 MHz 1 Windung278 Ω	Material4 W 620	Länge41.6 mm	Breite33.5 mm	Höhe28.4 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427722	–Verfügbarkeit prüfen
74271222	SPEC10.5 - 12.5, 158 Ω, 278 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271222 (rev1).pdf \| 10.3 MB IGS 74271222 (rev1).igs \| 13.1 MB STP 74271222 (rev1).stp \| 4.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 10.5 - 12.5	Impedanz @ 25 MHz 1 Windung158 Ω	Impedanz @ 100 MHz 1 Windung278 Ω	Material4 W 620	Länge41.6 mm	Breite33.5 mm	Höhe28.4 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit 742711	STAR-CLIP Befestigung 7427722	–Verfügbarkeit prüfen
74271222S	SPEC10.5 - 12.5, 158 Ω, 278 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271222S (rev1).pdf \| 10.3 MB IGS 74271222S (rev1).igs \| 13.1 MB STP 74271222S (rev1).stp \| 4.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 10.5 - 12.5	Impedanz @ 25 MHz 1 Windung158 Ω	Impedanz @ 100 MHz 1 Windung278 Ω	Material4 W 620	Länge41.6 mm	Breite33.5 mm	Höhe28.4 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung 7427722	–Verfügbarkeit prüfen
74271151	SPEC12 - 15, 200 Ω, 330 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271151 (rev1).pdf \| 159.6 MB IGS IGS_StarTec-74271151 (rev1).igs \| 12.8 MB STP STP_StarTec_74271151 (rev1).stp \| 4.2 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 12 - 15	Impedanz @ 25 MHz 1 Windung200 Ω	Impedanz @ 100 MHz 1 Windung330 Ω	Material4 W 620	Länge48.4 mm	Breite38.8 mm	Höhe35 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271151S	SPEC12 - 15, 200 Ω, 330 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271151S (rev1).pdf \| 1.2 MB IGS IGS_StarTec-74271151 (rev1).igs \| 12.8 MB STP STP_StarTec_74271151 (rev1).stp \| 4.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 12 - 15	Impedanz @ 25 MHz 1 Windung200 Ω	Impedanz @ 100 MHz 1 Windung330 Ω	Material4 W 620	Länge48.4 mm	Breite38.8 mm	Höhe35 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271211	SPEC17 - 21, 210 Ω, 335 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271211 (rev1).pdf \| 1.1 MB IGS IGS_WE-Star-Tec_74271211 (rev1).igs \| 12.8 MB STP STP_WE-Star-Tec_74271211 (rev1).stp \| 4.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 17 - 21	Impedanz @ 25 MHz 1 Windung210 Ω	Impedanz @ 100 MHz 1 Windung335 Ω	Material4 W 620	Länge55.4 mm	Breite46.5 mm	Höhe43 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271211S	SPEC17 - 21, 210 Ω, 335 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE_Star-Tec_74271211S (rev1).pdf \| 1.1 MB IGS IGS_WE-Star-Tec_74271211 (rev1).igs \| 12.8 MB STP STP_WE-Star-Tec_74271211 (rev1).stp \| 4.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 17 - 21	Impedanz @ 25 MHz 1 Windung210 Ω	Impedanz @ 100 MHz 1 Windung335 Ω	Material4 W 620	Länge55.4 mm	Breite46.5 mm	Höhe43 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271251	SPEC22 - 25, 270 Ω, 420 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271251 (rev1).pdf \| 1.2 MB IGS IGS_StarTec-74271251 (rev1).igs \| 13.3 MB STP STP_StarTec-74271251 (rev1).stp \| 4.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 22 - 25	Impedanz @ 25 MHz 1 Windung270 Ω	Impedanz @ 100 MHz 1 Windung420 Ω	Material4 W 620	Länge61.3 mm	Breite59.5 mm	Höhe55 mm	KunststoffgehäusefarbeGrau	Sicherheitsschlüssel 74271	Alpha-Rack 742707001	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
74271251S	SPEC22 - 25, 270 Ω, 420 Ω	Simulation	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_WE-Star-Tec_74271251S (rev1).pdf \| 1.2 MB IGS IGS_StarTec-74271251 (rev1).igs \| 13.3 MB STP STP_StarTec-74271251 (rev1).stp \| 4.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Cable Diameter 22 - 25	Impedanz @ 25 MHz 1 Windung270 Ω	Impedanz @ 100 MHz 1 Windung420 Ω	Material4 W 620	Länge61.3 mm	Breite59.5 mm	Höhe55 mm	KunststoffgehäusefarbeSchwarz	Sicherheitsschlüssel 74271	Alpha-Rack –	Design Kit –	STAR-CLIP Befestigung –	–Verfügbarkeit prüfen
