WE-STAR-GAP
High Frequency & Saturation Specialist
Merkmale
- Bewährte, flexible Kabelfixierung aus eigener Entwicklung
- Mit 0.8 mm Luftspalt
- Weltweit erster Klappferrit mit "definiertem Luftspalt"
- Besonders geeignet zur Befilterung im Frequenzbereich von 100 MHz bis 1,0 GHz
- Äußerst geringe Nutzsignal-Dämpfung bis 100 MHz
- Geringe magnetische Sättigung des Materials bei hohen Gleichströmen und somit bessere Performance (Impedanz)
- Mit patentierter flexibler Kabelfixierung
- Kabelvorfixierung erleichtern das Verarbeiten
- Kabeleinklemmschutz
- Innenliegender Verschluss mit Schlüsseltechnologie WE-STAR-KEY (Schlüssel) verhindert unbefugtes Entfernen vom Kabel
- Jeder Musterlieferung liegt ein Schlüssel bei
- Klassifizierung der Kunststoffgehäuse: UL94 V0
- Betriebstemperatur: –25 °C bis +105 °C
- Kernmaterial: NiZn
Anwendung
- Hochfrequente Datenübertragungs-Leitungen, z.B. speziell für LAN-Vernetzungen CAT5 und höher
- Reduzierung der Beeinflussung von Geräten durch GSM Netze, Bluetooth und Wireless LAN
- USB 2.0, schnelle Digital-Signalübertragungen in Geräten
- Störungsreduzierung durch schnelle Schaltkreise, Schaltnetzteile
- Unterdrückung der harmonischen Oberwellen und gleichzeitig keine Dämpfung des Nutzsignals
- Hochstromanwendungen mit Störungsproblemen, wie Stromversorgungen, Antriebe, etc.
- Wiederverwendbar durch die STAR-KEY-Technologie, daher ideal für Test- und Messzwecke in EMV-Laboren
Artikeldaten
Artikel Nr. | Datenblatt | Simulation | Downloads | Status | Ø Kabel(mm) | Z @ 25 MHz 1 Windung(Ω) | Z @ 100 MHz 1 Windung(Ω) | Z @ 200 MHz 1 Windung(Ω) | Z @ 300 MHz 1 Windung(Ω) | Z @ 500 MHz 1 Windung(Ω) | Z @ 25 MHz 2 Windungen(Ω) | Z @ 100 MHz 2 Windungen(Ω) | Z @ 200 MHz 2 Windungen(Ω) | Z @ 300 MHz 2 Windungen(Ω) | Z @ 500 MHz 2 Windungen(Ω) | Material | L(mm) | B(mm) | H(mm) | Farbe | Sicherheitsschlüssel | STAR-CLIP Befestigung | Alpha-Rack | Design Kit | MusterVerfügbarkeit & Muster | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 74271633 | SPEC4.5 - 8, 28 Ω, 100 Ω | Verfügbarkeit – | Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Cable Diameter 4.5 - 8 | Impedanz @ 25 MHz 1 Windung28 Ω | Impedanz @ 100 MHz 1 Windung100 Ω | Impedanz @ 200 MHz 1 Windung190 Ω | Impedanz @ 300 MHz 1 Windung250 Ω | Impedanz @ 500 MHz 1 Windung345 Ω | Impedanz @ 25 MHz 2 Windungen90 Ω | Impedanz @ 100 MHz 2 Windungen400 Ω | Impedanz @ 200 MHz 2 Windungen900 Ω | Impedanz @ 300 MHz 2 Windungen1750 Ω | Impedanz @ 500 MHz 2 Windungen1100 Ω | Material4 W 620 | Länge35.1 mm | Breite21.7 mm | Höhe19 mm | KunststoffgehäusefarbeGrau | Sicherheitsschlüssel | STAR-CLIP Befestigung | Alpha-Rack | Design Kit | –Verfügbarkeit prüfen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 74271633S | SPEC4.5 - 8, 28 Ω, 100 Ω | Verfügbarkeit – | Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Cable Diameter 4.5 - 8 | Impedanz @ 25 MHz 1 Windung28 Ω | Impedanz @ 100 MHz 1 Windung100 Ω | Impedanz @ 200 MHz 1 Windung190 Ω | Impedanz @ 300 MHz 1 Windung250 Ω | Impedanz @ 500 MHz 1 Windung345 Ω | Impedanz @ 25 MHz 2 Windungen90 Ω | Impedanz @ 100 MHz 2 Windungen400 Ω | Impedanz @ 200 MHz 2 Windungen900 Ω | Impedanz @ 300 MHz 2 Windungen1750 Ω | Impedanz @ 500 MHz 2 Windungen1100 Ω | Material4 W 620 | Länge35.1 mm | Breite21.7 mm | Höhe19 mm | KunststoffgehäusefarbeSchwarz | Sicherheitsschlüssel | STAR-CLIP Befestigung | Alpha-Rack – | Design Kit – | –Verfügbarkeit prüfen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 74271622 | SPEC8.5 - 12.5, 35 Ω, 140 Ω | Verfügbarkeit – | Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Cable Diameter 8.5 - 12.5 | Impedanz @ 25 MHz 1 Windung35 Ω | Impedanz @ 100 MHz 1 Windung140 Ω | Impedanz @ 200 MHz 1 Windung200 Ω | Impedanz @ 300 MHz 1 Windung300 Ω | Impedanz @ 500 MHz 1 Windung400 Ω | Impedanz @ 25 MHz 2 Windungen135 Ω | Impedanz @ 100 MHz 2 Windungen640 Ω | Impedanz @ 200 MHz 2 Windungen1400 Ω | Impedanz @ 300 MHz 2 Windungen1900 Ω | Impedanz @ 500 MHz 2 Windungen830 Ω | Material4 W 620 | Länge35.2 mm | Breite30.3 mm | Höhe28.2 mm | KunststoffgehäusefarbeGrau | Sicherheitsschlüssel | STAR-CLIP Befestigung – | Alpha-Rack | Design Kit | –Verfügbarkeit prüfen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 74271622S | SPEC8.5 - 12.5, 35 Ω, 140 Ω | Verfügbarkeit – | Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. | Cable Diameter 8.5 - 12.5 | Impedanz @ 25 MHz 1 Windung35 Ω | Impedanz @ 100 MHz 1 Windung140 Ω | Impedanz @ 200 MHz 1 Windung200 Ω | Impedanz @ 300 MHz 1 Windung300 Ω | Impedanz @ 500 MHz 1 Windung400 Ω | Impedanz @ 25 MHz 2 Windungen135 Ω | Impedanz @ 100 MHz 2 Windungen640 Ω | Impedanz @ 200 MHz 2 Windungen1400 Ω | Impedanz @ 300 MHz 2 Windungen1900 Ω | Impedanz @ 500 MHz 2 Windungen830 Ω | Material4 W 620 | Länge35.2 mm | Breite30.3 mm | Höhe28.2 mm | KunststoffgehäusefarbeSchwarz | Sicherheitsschlüssel | STAR-CLIP Befestigung – | Alpha-Rack – | Design Kit – | –Verfügbarkeit prüfen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Erwartete Verfügbarkeit | Eingehender Bestand | Menge |
|---|---|---|
| Aktuelle Verfügbarkeit | – | – |

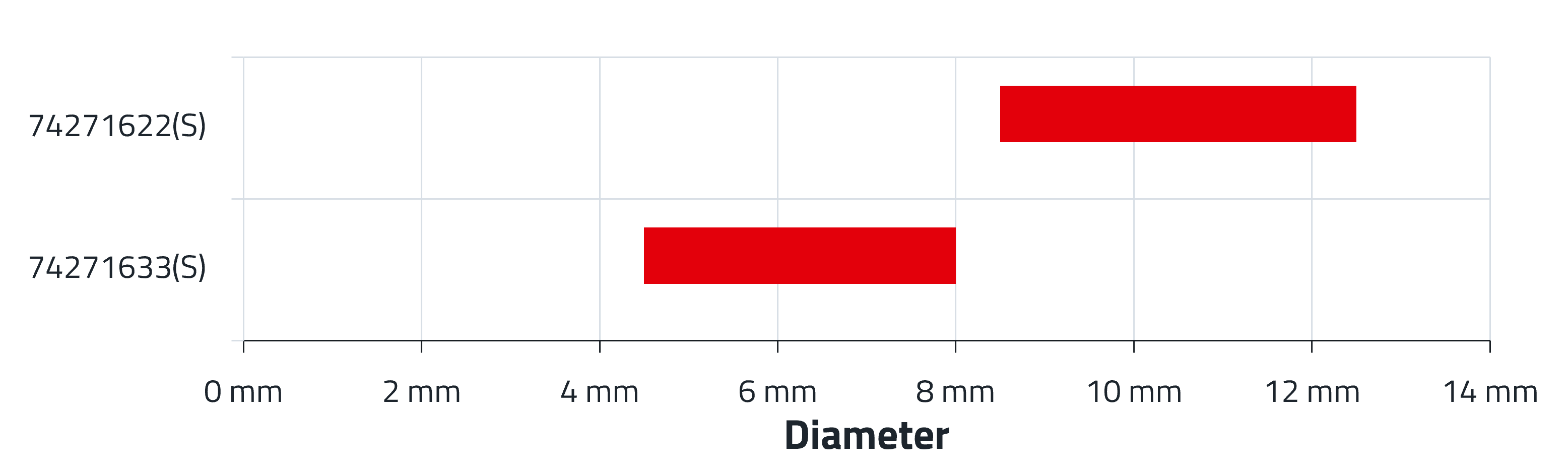

Klemmbereich für Kabeldurchmesser

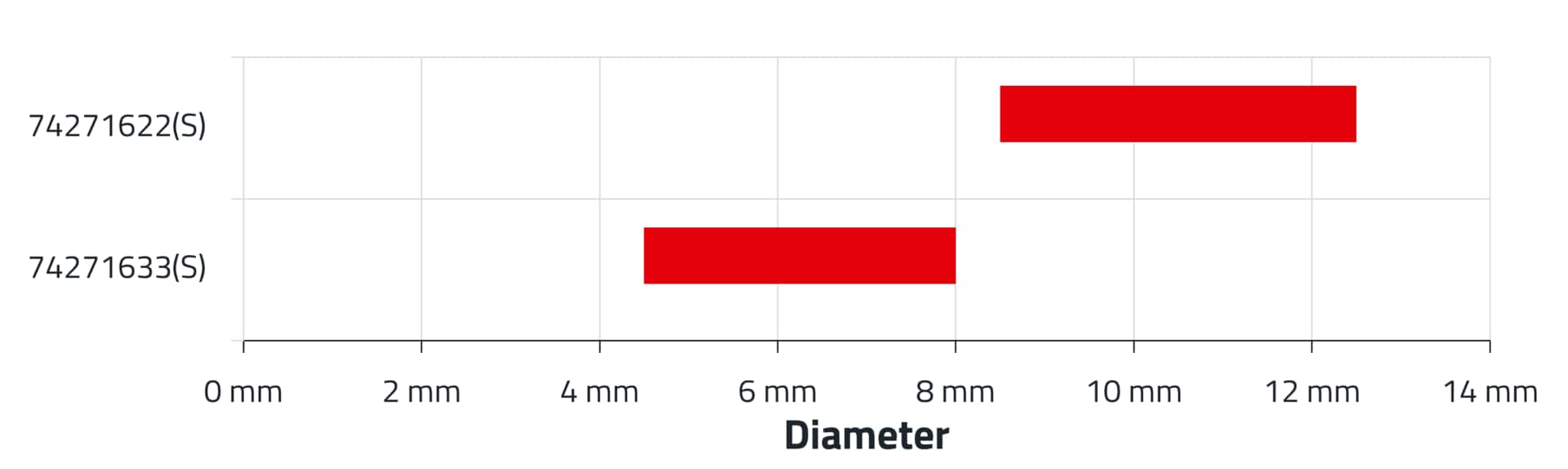

Der Klappferrit mit definiertem Luftspalt WE-STAR-GAP
Der artikelnummernspezifische Klemmbereich der WE-STAR-GAP ermöglicht die gezielte Auswahl für definierte Kabeldurchmesser und unterstützt so eine passgenaue, sichere Kabelaufnahme. Charakteristisch für die Serie ist ihr definierter Luftspalt zur gezielten Anpassung der ferritbasierten Eigenschaften mit hervorangender Sättigung im hohen Frequenzbereich. Die Produkte sind in den Farben Grau und Schwarz verfügbar.
#askLorandt erklärt:
Einfluss der Windungsanzahl beim Klappferrit
Eine, zwei oder drei Windungen?
Wie beeinflusst die Windungsanzahl die Impedanz bei Klappferriten? In diesem #askLorandt Video wird praxisnah erläutert, wie sich eine, zwei oder mehrere Windungen auf das Dämpfungs- und Filterverhalten von Ferriten auswirken. Anhand von Messungen wird gezeigt, welche Unterschiede zwischen geschlossenen Ferriten und geteilten Klappferriten bestehen, wie sich die Impedanz in verschiedenen Frequenzbereichen verändert und warum zusätzliche Windungen insbesondere im unteren Frequenzbereich Vorteile bieten können. Gleichzeitig wird deutlich, dass mit steigender Windungsanzahl auch parasitäre Effekte wie höhere Kapazitäten eine Rolle spielen. Darüber hinaus erklärt das Video die Unterschiede zwischen NiZn- und MnZn-Ferriten und unterstützt Entwickler dabei, die passende Lösung für EMV, Kabelentstörung und Störunterdrückung gezielt auszuwählen.
