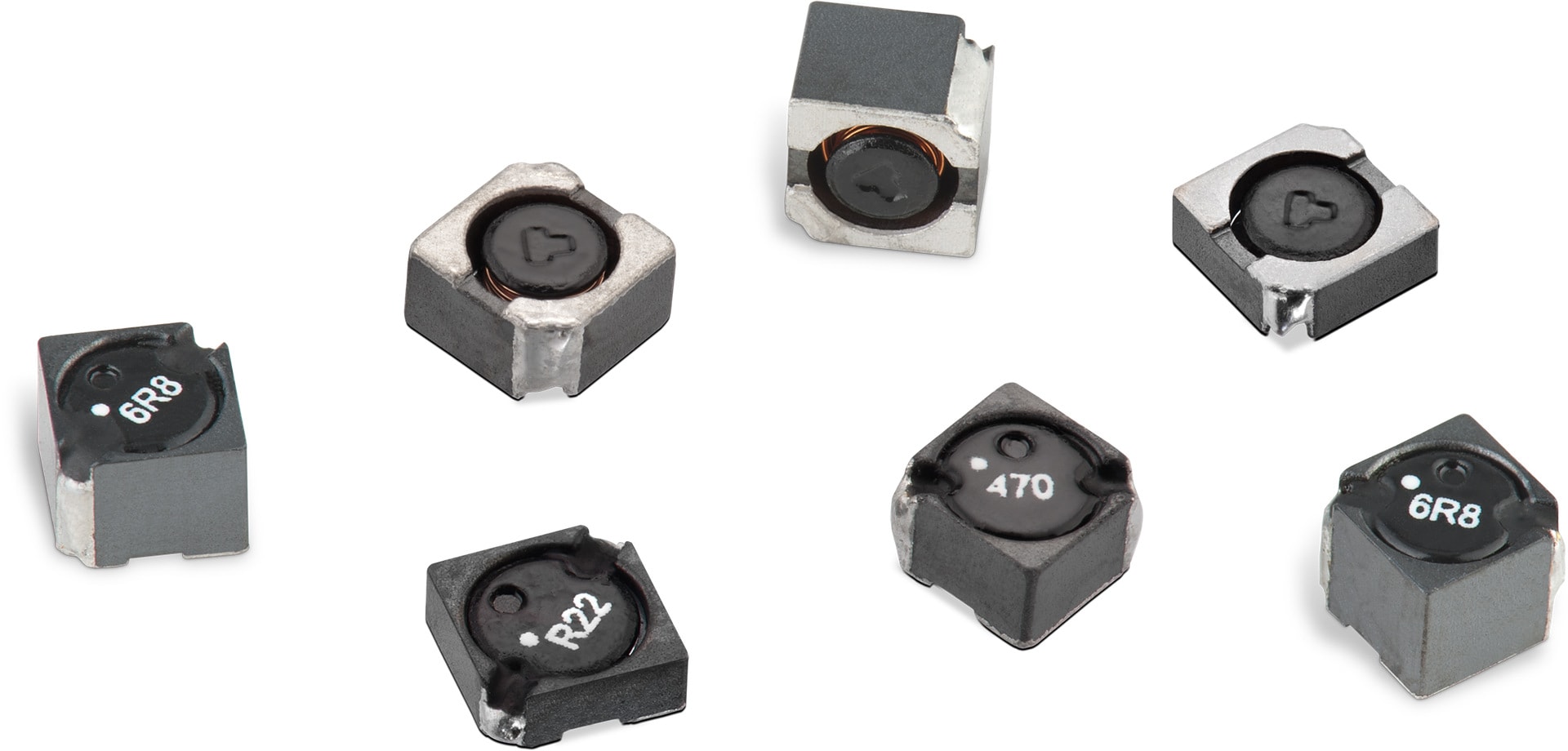

WE-SPC SMT-Speicherdrossel

Bauform	L (mm)	B (mm)	H (mm)	Montageart
4818	4.8	4.8	1.8	SMT
4828	4.8	4.8	2.8	SMT
4838	4.8	4.8	3.8	SMT

LTSpice-Dateien

LT

LTSpice_WE-SPC (rev22a).zip

|

2.8 KB

Merkmale

Extrem kleine Bauform
Hohe Sättigungströme bis 13 A
Magnetisch geschirmt, d.h. geringes Streufeld
Geringe Eigenverluste
Hohe Eigenresonanzfrequenz
Optimierte Löteigenschaften
Konstantes Sättigungsverhalten
Empfohlenes Lötverfahren: Reflow
Betriebstemperatur: –40 °C bis +125 °C

Anwendung

Tragbare Geräte
Schaltregler
DCMCIA-Karten
Mobile Telefone
PDA
Digital Camera

Application Notes

Artikeldaten

Alle

4818

4828

4838

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L (µH)	I_R (A)	I_SAT (A)	R_{DC max.} (Ω)	f_res (MHz)	Version	Design Kit
744089410022	0.22 µH, 4.5 A, 9.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.22 µH	Nennstrom 4.5 A	Sättigungsstrom 9.5 A	Gleichstromwiderstand 0.015 Ω	Eigenresonanzfrequenz 230 MHz	Version SMT	Design Kit 7440894
744089420022	0.22 µH, 5.3 A, 13.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.22 µH	Nennstrom 5.3 A	Sättigungsstrom 13.5 A	Gleichstromwiderstand 0.0144 Ω	Eigenresonanzfrequenz 220 MHz	Version SMT	Design Kit 7440894
744089430022	0.22 µH, 5 A, 13 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.22 µH	Nennstrom 5 A	Sättigungsstrom 13 A	Gleichstromwiderstand 0.014 Ω	Eigenresonanzfrequenz 250 MHz	Version SMT	Design Kit 7440894
744089420039	0.39 µH, 4.2 A, 10.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.39 µH	Nennstrom 4.2 A	Sättigungsstrom 10.3 A	Gleichstromwiderstand 0.0177 Ω	Eigenresonanzfrequenz 160 MHz	Version SMT	Design Kit –
744089430039	0.39 µH, 4.2 A, 9.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.39 µH	Nennstrom 4.2 A	Sättigungsstrom 9.3 A	Gleichstromwiderstand 0.016 Ω	Eigenresonanzfrequenz 160 MHz	Version SMT	Design Kit –
744089410043	0.43 µH, 3.8 A, 8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.43 µH	Nennstrom 3.8 A	Sättigungsstrom 8 A	Gleichstromwiderstand 0.0176 Ω	Eigenresonanzfrequenz 160 MHz	Version SMT	Design Kit –
744089420056	0.56 µH, 4.1 A, 8.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.56 µH	Nennstrom 4.1 A	Sättigungsstrom 8.3 A	Gleichstromwiderstand 0.0184 Ω	Eigenresonanzfrequenz 120 MHz	Version SMT	Design Kit 7440894
744089430056	0.56 µH, 3.8 A, 8.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.56 µH	Nennstrom 3.8 A	Sättigungsstrom 8.1 A	Gleichstromwiderstand 0.017 Ω	Eigenresonanzfrequenz 130 MHz	Version SMT	Design Kit 7440894
744089410068	0.68 µH, 3.4 A, 6.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.68 µH	Nennstrom 3.4 A	Sättigungsstrom 6.5 A	Gleichstromwiderstand 0.0221 Ω	Eigenresonanzfrequenz 120 MHz	Version SMT	Design Kit 7440894
744089420082	0.82 µH, 3.5 A, 6.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.82 µH	Nennstrom 3.5 A	Sättigungsstrom 6.7 A	Gleichstromwiderstand 0.0248 Ω	Eigenresonanzfrequenz 100 MHz	Version SMT	Design Kit –
744089430082	0.82 µH, 3.4 A, 7.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 0.82 µH	Nennstrom 3.4 A	Sättigungsstrom 7.1 A	Gleichstromwiderstand 0.02 Ω	Eigenresonanzfrequenz 108 MHz	Version SMT	Design Kit –
74408941010	1 µH, 3 A, 5.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Nennstrom 3 A	Sättigungsstrom 5.4 A	Gleichstromwiderstand 0.0295 Ω	Eigenresonanzfrequenz 100 MHz	Version SMT	Design Kit 7440894
74408943010	1 µH, 3.3 A, 6.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1 µH	Nennstrom 3.3 A	Sättigungsstrom 6.5 A	Gleichstromwiderstand 0.022 Ω	Eigenresonanzfrequenz 90 MHz	Version SMT	Design Kit 7440894
74408942012	1.2 µH, 3.2 A, 5.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 1.2 µH	Nennstrom 3.2 A	Sättigungsstrom 5.5 A	Gleichstromwiderstand 0.026 Ω	Eigenresonanzfrequenz 82 MHz	Version SMT	Design Kit 7440894
74408941022	2.2 µH, 2.1 A, 3.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Nennstrom 2.1 A	Sättigungsstrom 3.6 A	Gleichstromwiderstand 0.066 Ω	Eigenresonanzfrequenz 65 MHz	Version SMT	Design Kit 7440894
74408942022	2.2 µH, 2.5 A, 4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Nennstrom 2.5 A	Sättigungsstrom 4 A	Gleichstromwiderstand 0.045 Ω	Eigenresonanzfrequenz 54 MHz	Version SMT	Design Kit 7440894
74408943022	2.2 µH, 3 A, 4.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.2 µH	Nennstrom 3 A	Sättigungsstrom 4.6 A	Gleichstromwiderstand 0.03 Ω	Eigenresonanzfrequenz 85 MHz	Version SMT	Design Kit 7440894
74408941029	2.9 µH, 1.55 A, 3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 2.9 µH	Nennstrom 1.55 A	Sättigungsstrom 3 A	Gleichstromwiderstand 0.101 Ω	Eigenresonanzfrequenz 55 MHz	Version SMT	Design Kit –
74408942033	3.3 µH, 2.1 A, 3.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Nennstrom 2.1 A	Sättigungsstrom 3.5 A	Gleichstromwiderstand 0.057 Ω	Eigenresonanzfrequenz 44 MHz	Version SMT	Design Kit 7440894
74408943033	3.3 µH, 2.6 A, 3.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.3 µH	Nennstrom 2.6 A	Sättigungsstrom 3.6 A	Gleichstromwiderstand 0.036 Ω	Eigenresonanzfrequenz 64 MHz	Version SMT	Design Kit 7440894
74408941035	3.5 µH, 1.5 A, 2.8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 3.5 µH	Nennstrom 1.5 A	Sättigungsstrom 2.8 A	Gleichstromwiderstand 0.113 Ω	Eigenresonanzfrequenz 52 MHz	Version SMT	Design Kit 7440894
74408942047	4.7 µH, 1.55 A, 2.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Nennstrom 1.55 A	Sättigungsstrom 2.9 A	Gleichstromwiderstand 0.103 Ω	Eigenresonanzfrequenz 38 MHz	Version SMT	Design Kit 7440894
74408943047	4.7 µH, 2.2 A, 3.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 4.7 µH	Nennstrom 2.2 A	Sättigungsstrom 3.2 A	Gleichstromwiderstand 0.052 Ω	Eigenresonanzfrequenz 44 MHz	Version SMT	Design Kit 7440894
74408941050	5 µH, 1.4 A, 2.5 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 5 µH	Nennstrom 1.4 A	Sättigungsstrom 2.5 A	Gleichstromwiderstand 0.14 Ω	Eigenresonanzfrequenz 43 MHz	Version SMT	Design Kit –
74408941068	6.8 µH, 1.1 A, 2.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Nennstrom 1.1 A	Sättigungsstrom 2.1 A	Gleichstromwiderstand 0.19 Ω	Eigenresonanzfrequenz 40 MHz	Version SMT	Design Kit 7440894
74408942068	6.8 µH, 1.45 A, 2.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Nennstrom 1.45 A	Sättigungsstrom 2.4 A	Gleichstromwiderstand 0.13 Ω	Eigenresonanzfrequenz 30 MHz	Version SMT	Design Kit –
74408943068	6.8 µH, 2 A, 2.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 6.8 µH	Nennstrom 2 A	Sättigungsstrom 2.7 A	Gleichstromwiderstand 0.059 Ω	Eigenresonanzfrequenz 34 MHz	Version SMT	Design Kit –
74408941078	7.8 µH, 1.05 A, 1.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 7.8 µH	Nennstrom 1.05 A	Sättigungsstrom 1.9 A	Gleichstromwiderstand 0.23 Ω	Eigenresonanzfrequenz 35 MHz	Version SMT	Design Kit –
74408942082	8.2 µH, 1.4 A, 2.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.2 µH	Nennstrom 1.4 A	Sättigungsstrom 2.2 A	Gleichstromwiderstand 0.134 Ω	Eigenresonanzfrequenz 26 MHz	Version SMT	Design Kit –
74408943082	8.2 µH, 1.75 A, 2.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.2 µH	Nennstrom 1.75 A	Sättigungsstrom 2.2 A	Gleichstromwiderstand 0.081 Ω	Eigenresonanzfrequenz 32 MHz	Version SMT	Design Kit –
74408941089	8.9 µH, 0.95 A, 1.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 8.9 µH	Nennstrom 0.95 A	Sättigungsstrom 1.7 A	Gleichstromwiderstand 0.24 Ω	Eigenresonanzfrequenz 33 MHz	Version SMT	Design Kit –
74408941100	10 µH, 0.9 A, 1.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Nennstrom 0.9 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 0.248 Ω	Eigenresonanzfrequenz 33 MHz	Version SMT	Design Kit 7440894
74408942100	10 µH, 1.38 A, 2.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Nennstrom 1.38 A	Sättigungsstrom 2.1 A	Gleichstromwiderstand 0.148 Ω	Eigenresonanzfrequenz 25 MHz	Version SMT	Design Kit 7440894
74408943100	10 µH, 1.65 A, 2.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 10 µH	Nennstrom 1.65 A	Sättigungsstrom 2.1 A	Gleichstromwiderstand 0.094 Ω	Eigenresonanzfrequenz 28 MHz	Version SMT	Design Kit 7440894
74408941150	15 µH, 0.75 A, 1.35 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Nennstrom 0.75 A	Sättigungsstrom 1.35 A	Gleichstromwiderstand 0.43 Ω	Eigenresonanzfrequenz 24 MHz	Version SMT	Design Kit –
74408942150	15 µH, 1.1 A, 1.6 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Nennstrom 1.1 A	Sättigungsstrom 1.6 A	Gleichstromwiderstand 0.245 Ω	Eigenresonanzfrequenz 19 MHz	Version SMT	Design Kit 7440894
74408943150	15 µH, 1.4 A, 1.7 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 15 µH	Nennstrom 1.4 A	Sättigungsstrom 1.7 A	Gleichstromwiderstand 0.136 Ω	Eigenresonanzfrequenz 22 MHz	Version SMT	Design Kit –
74408941220	22 µH, 0.65 A, 1.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Nennstrom 0.65 A	Sättigungsstrom 1.1 A	Gleichstromwiderstand 0.549 Ω	Eigenresonanzfrequenz 20 MHz	Version SMT	Design Kit 7440894
74408942220	22 µH, 0.85 A, 1.3 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Nennstrom 0.85 A	Sättigungsstrom 1.3 A	Gleichstromwiderstand 0.354 Ω	Eigenresonanzfrequenz 14 MHz	Version SMT	Design Kit 7440894
74408943220	22 µH, 1.1 A, 1.4 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 22 µH	Nennstrom 1.1 A	Sättigungsstrom 1.4 A	Gleichstromwiderstand 0.213 Ω	Eigenresonanzfrequenz 19 MHz	Version SMT	Design Kit 7440894
74408941330	33 µH, 0.45 A, 0.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Nennstrom 0.45 A	Sättigungsstrom 0.9 A	Gleichstromwiderstand 1.015 Ω	Eigenresonanzfrequenz 15 MHz	Version SMT	Design Kit 7440894
74408942330	33 µH, 0.75 A, 1.1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Nennstrom 0.75 A	Sättigungsstrom 1.1 A	Gleichstromwiderstand 0.5 Ω	Eigenresonanzfrequenz 12 MHz	Version SMT	Design Kit 7440894
74408943330	33 µH, 0.9 A, 1.2 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 33 µH	Nennstrom 0.9 A	Sättigungsstrom 1.2 A	Gleichstromwiderstand 0.298 Ω	Eigenresonanzfrequenz 14 MHz	Version SMT	Design Kit 7440894
74408941470	47 µH, 0.4 A, 0.75 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4818SPC (rev1).igs \| 1.4 MB STP WE-SPC_4818SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Nennstrom 0.4 A	Sättigungsstrom 0.75 A	Gleichstromwiderstand 1.133 Ω	Eigenresonanzfrequenz 14 MHz	Version SMT	Design Kit 7440894
74408942470	47 µH, 0.66 A, 1 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Nennstrom 0.66 A	Sättigungsstrom 1 A	Gleichstromwiderstand 0.608 Ω	Eigenresonanzfrequenz 10 MHz	Version SMT	Design Kit 7440894
74408943470	47 µH, 0.8 A, 1.05 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 47 µH	Nennstrom 0.8 A	Sättigungsstrom 1.05 A	Gleichstromwiderstand 0.351 Ω	Eigenresonanzfrequenz 12 MHz	Version SMT	Design Kit 7440894
74408942560	56 µH, 0.51 A, 0.82 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 56 µH	Nennstrom 0.51 A	Sättigungsstrom 0.82 A	Gleichstromwiderstand 0.92 Ω	Eigenresonanzfrequenz 9.5 MHz	Version SMT	Design Kit –
74408943560	56 µH, 0.7 A, 0.9 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 56 µH	Nennstrom 0.7 A	Sättigungsstrom 0.9 A	Gleichstromwiderstand 0.481 Ω	Eigenresonanzfrequenz 11 MHz	Version SMT	Design Kit –
74408942680	68 µH, 0.49 A, 0.75 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Nennstrom 0.49 A	Sättigungsstrom 0.75 A	Gleichstromwiderstand 1.02 Ω	Eigenresonanzfrequenz 8 MHz	Version SMT	Design Kit –
74408943680	68 µH, 0.6 A, 0.85 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 68 µH	Nennstrom 0.6 A	Sättigungsstrom 0.85 A	Gleichstromwiderstand 0.7 Ω	Eigenresonanzfrequenz 9.5 MHz	Version SMT	Design Kit 7440894
74408942820	82 µH, 0.46 A, 0.68 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4828SPC (rev1).igs \| 1.4 MB STP WE-SPC_4828SPC (rev1).stp \| 489.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 82 µH	Nennstrom 0.46 A	Sättigungsstrom 0.68 A	Gleichstromwiderstand 1.11 Ω	Eigenresonanzfrequenz 7 MHz	Version SMT	Design Kit 7440894
74408943820	82 µH, 0.58 A, 0.8 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 82 µH	Nennstrom 0.58 A	Sättigungsstrom 0.8 A	Gleichstromwiderstand 0.75 Ω	Eigenresonanzfrequenz 8 MHz	Version SMT	Design Kit –
74408943101	100 µH, 0.52 A, 0.68 A	Simulation	Downloads 9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SPC (rev22d).IntLib \| 241.5 KB CDS Cadence_WE-SPC (rev23a).zip \| 1.2 MB EAG Eagle_WE-SPC (rev23a).lbr \| 44.8 KB KIC KiCad_WE-SPC (rev25b).zip \| 271.5 KB ZUK Download_CadStar_WE-SPC (rev19a).zip \| 43.6 KB CAD-Dateien ZIP IGS WE-SPC_4838 (rev1).igs \| 1.5 MB STP WE-SPC_4838 (rev1).stp \| 426.6 KB Elektrische Modelle ZIP PSP PSpice_WE-SPC (rev22a).zip \| 10.5 KB SCS Spectre_WE-SPC (rev24a).mod \| 12.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität 100 µH	Nennstrom 0.52 A	Sättigungsstrom 0.68 A	Gleichstromwiderstand 0.85 Ω	Eigenresonanzfrequenz 7.8 MHz	Version SMT	Design Kit 7440894
