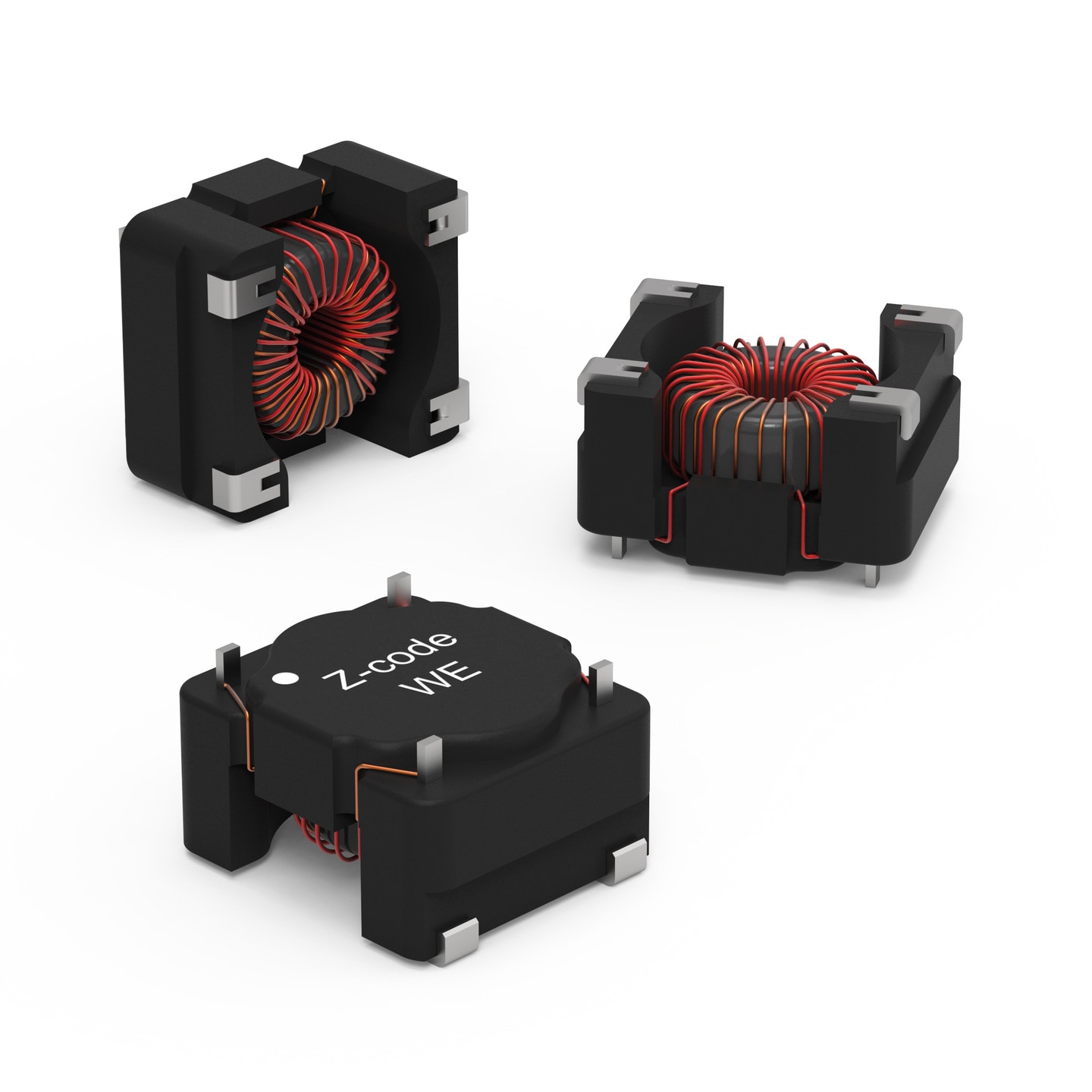

WE-SL5 Stromkompensierter SMT Line Filter

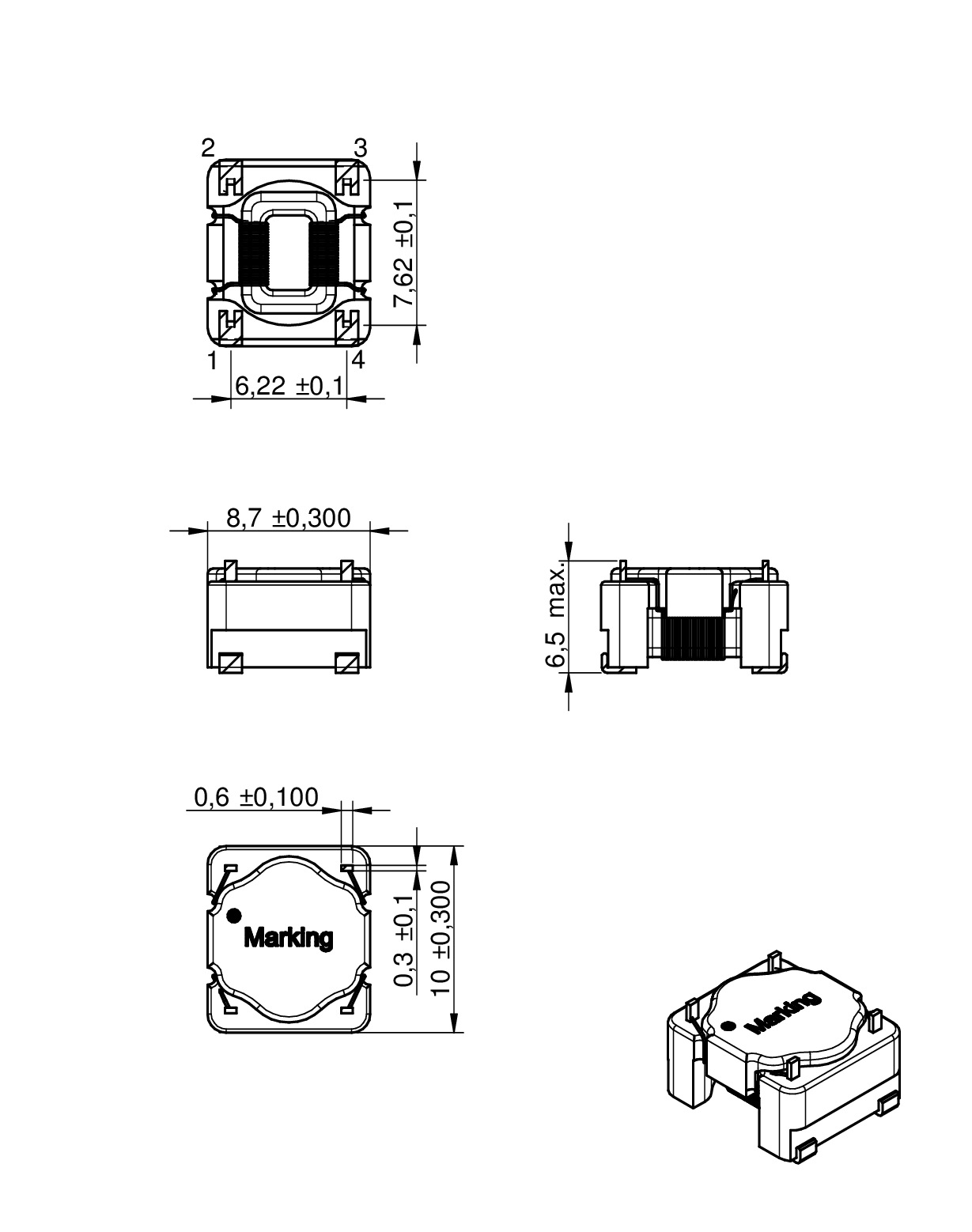

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-SL5		10	8.7	6.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL5 (rev22a).zip
|
3.6 KB

Merkmale

Hohe Impedanz bis 13000 Ω
Strombelastbarkeit bis 2500 mA
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
Unterdrückung von Gleichaktstörungen

Artikeldaten

WE-SL5

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L₁(µH)	Z_max(Ω)	I_{R 1}(mA)	R_{DC1 max.}(Ω)	V_R(V)	Design Kit
744272121	Sektional, 2, 120 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272121 (rev1).igs \| 7.5 MB STP 744272121 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272121 (rev20b).s4p \| 308 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität [1]120 µH	Maximale Impedanz450 Ω	Nennstrom [1]2500 mA	Gleichstromwiderstand [1]0.025 Ω	Nennspannung80 V	Design Kit 744725
744272221	Sektional, 2, 220 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272221 (rev1).igs \| 7.5 MB STP 744272221 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272221 (rev20b).s4p \| 307.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität [1]220 µH	Maximale Impedanz800 Ω	Nennstrom [1]2200 mA	Gleichstromwiderstand [1]0.032 Ω	Nennspannung80 V	Design Kit –
744272251	Sektional, 2, 250 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272251 (rev1).igs \| 7.5 MB STP 744272251 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272251 (rev20b).s4p \| 308.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität [1]250 µH	Maximale Impedanz1200 Ω	Nennstrom [1]2000 mA	Gleichstromwiderstand [1]0.035 Ω	Nennspannung80 V	Design Kit 744725
744272471	Sektional, 2, 470 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272471 (rev1).igs \| 7.5 MB STP 744272471 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272471 (rev20b).s4p \| 309.5 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität [1]470 µH	Maximale Impedanz1800 Ω	Nennstrom [1]1600 mA	Gleichstromwiderstand [1]0.065 Ω	Nennspannung80 V	Design Kit –
744272102	Sektional, 2, 1000 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272102 (rev1).igs \| 7.5 MB STP 744272102 (rev1).stp \| 2.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272102 (rev20b).s4p \| 310.7 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	WicklungstypSektional	Wicklungsanzahl2	Induktivität [1]1000 µH	Maximale Impedanz3600 Ω	Nennstrom [1]950 mA	Gleichstromwiderstand [1]0.18 Ω	Nennspannung80 V	Design Kit 744725
744272222	bifilar, 2, 2200 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272222 (rev1).igs \| 7.5 MB STP 744272222 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272222 (rev20b).s4p \| 312.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]2200 µH	Maximale Impedanz7500 Ω	Nennstrom [1]750 mA	Gleichstromwiderstand [1]0.3 Ω	Nennspannung80 V	Design Kit –
744272332	bifilar, 2, 3300 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272332 (rev1).igs \| 7.5 MB STP 744272332 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272332 (rev20b).s4p \| 313.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]3300 µH	Maximale Impedanz10000 Ω	Nennstrom [1]650 mA	Gleichstromwiderstand [1]0.36 Ω	Nennspannung80 V	Design Kit –
744272392	bifilar, 2, 3900 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272392 (rev1).igs \| 7.5 MB STP 744272392 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272392 (rev20b).s4p \| 315.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]3900 µH	Maximale Impedanz15000 Ω	Nennstrom [1]520 mA	Gleichstromwiderstand [1]0.54 Ω	Nennspannung80 V	Design Kit –
744272472	bifilar, 2, 4700 µH	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL5 (rev22a).IntLib \| 580 KB CDS Cadence_WE-SL5 (rev20a).zip \| 2 MB EAG Eagle_WE-SL5 (rev19a).lbr \| 20.5 KB KIC KiCad_WE-SL5 (rev25b).zip \| 3.4 MB ZUK Cadstar_WE-SL5 (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS 744272472 (rev1).igs \| 7.5 MB STP 744272472 (rev1).stp \| 2.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL5 (rev22a).zip \| 6.3 KB S S-Parameter_744272472 (rev20b).s4p \| 315.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]4700 µH	Maximale Impedanz20000 Ω	Nennstrom [1]350 mA	Gleichstromwiderstand [1]0.72 Ω	Nennspannung80 V	Design Kit 744725

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit SMT Common Mode Filters for Data Line Chokes
