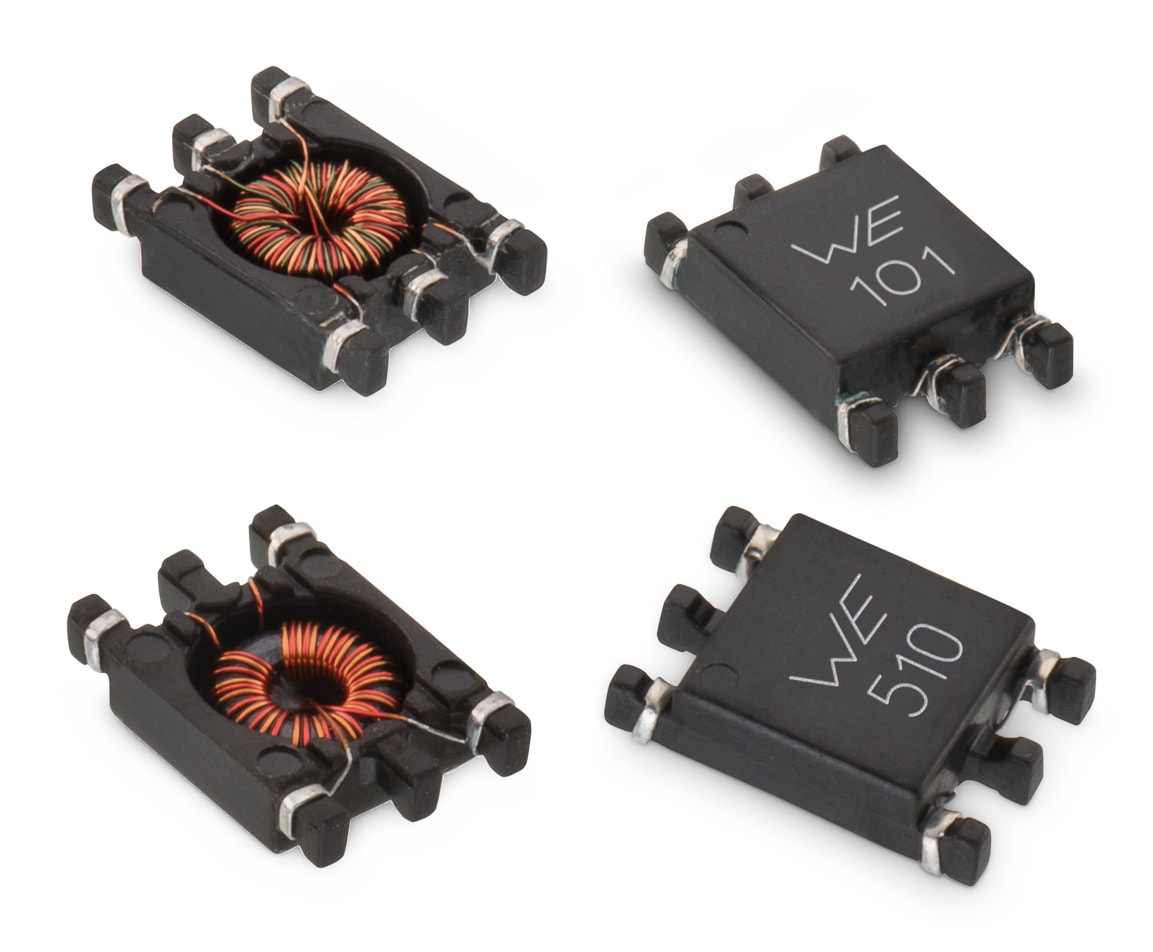

WE-SL3 Stromkompensierter SMT Line Filter

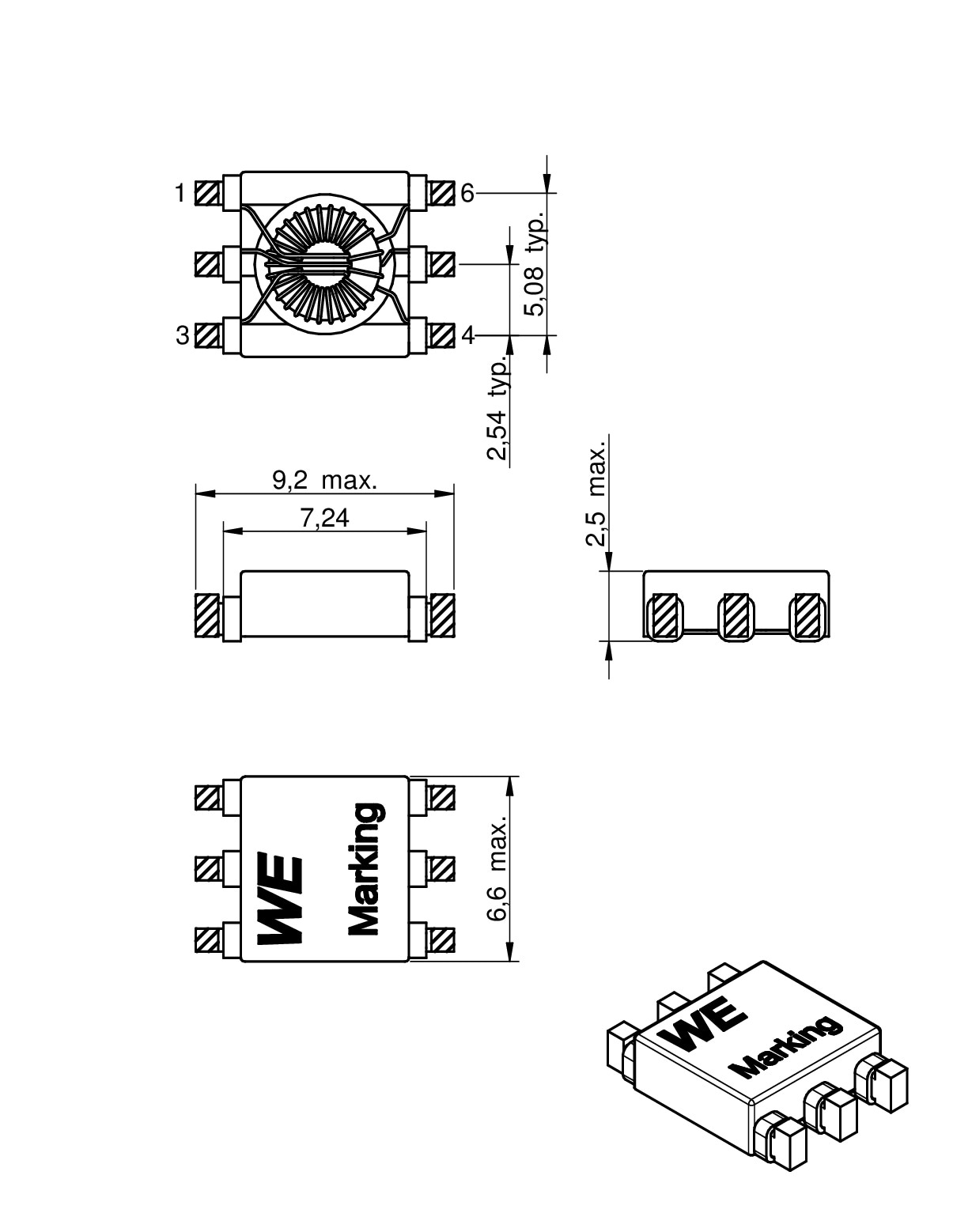

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
WE-SL3		9.2	6.6	2.5	SMT

LTSpice-Dateien

LT
LTSpice_WE-SL3 (rev25a).zip
|
2.7 KB

Merkmale

Geringe Bauhöhe von 2.5 mm
Hohe Impedanz bis 5000 Ω
Strombelastbarkeit bis 700 mA
Nennspannung 80 VDC (42VAC)
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Drossel für Signal- und Datenleitung
Spannungsversorgung
Messsignalleitung/Sensorleitung
CAN
Unterdrückung von Gleichtaktstörungen
Trifilare Version für:
- Power Over Ethernet (PoE)
- NF-Audiostörung

Artikeldaten

WE-SL3

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Wicklungstyp	Wicklungsanzahl	L₁(µH)	Z_max(Ω)	I_{R 1}(mA)	R_{DC1 max.}(Ω)	V_R(V)	Design Kit
744252220	bifilar, 2, 22 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL3 (rev22a).IntLib \| 722.5 KB CDS Cadence_WE-SL3 (rev20a).zip \| 2.4 MB EAG Eagle_WE-SL3 (rev19a).lbr \| 22.4 KB KIC KiCad_WE-SL3 (rev25b).zip \| 3.8 MB ZUK Cadstar_WE-SL3 (rev19a).zip \| 6.3 KB CAD-Dateien ZIP IGS 744252220 (rev1).igs \| 6.5 MB STP 744252220 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL3 (rev25a).zip \| 4.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]22 µH	Maximale Impedanz1600 Ω	Nennstrom [1]700 mA	Gleichstromwiderstand [1]0.14 Ω	Nennspannung80 V	Design Kit 744725
744252510	bifilar, 2, 51 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL3 (rev22a).IntLib \| 722.5 KB CDS Cadence_WE-SL3 (rev20a).zip \| 2.4 MB EAG Eagle_WE-SL3 (rev19a).lbr \| 22.4 KB KIC KiCad_WE-SL3 (rev25b).zip \| 3.8 MB ZUK Cadstar_WE-SL3 (rev19a).zip \| 6.3 KB CAD-Dateien ZIP IGS 744252510 (rev1).igs \| 6.5 MB STP 744252510 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL3 (rev25a).zip \| 4.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]51 µH	Maximale Impedanz3300 Ω	Nennstrom [1]500 mA	Gleichstromwiderstand [1]0.25 Ω	Nennspannung80 V	Design Kit 744725
744252101	bifilar, 2, 100 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL3 (rev22a).IntLib \| 722.5 KB CDS Cadence_WE-SL3 (rev20a).zip \| 2.4 MB EAG Eagle_WE-SL3 (rev19a).lbr \| 22.4 KB KIC KiCad_WE-SL3 (rev25b).zip \| 3.8 MB ZUK Cadstar_WE-SL3 (rev19a).zip \| 6.3 KB CAD-Dateien ZIP IGS 744252101 (rev1).igs \| 6.5 MB STP 744252101 (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-SL3 (rev25a).zip \| 4.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstypbifilar	Wicklungsanzahl2	Induktivität [1]100 µH	Maximale Impedanz5000 Ω	Nennstrom [1]500 mA	Gleichstromwiderstand [1]0.28 Ω	Nennspannung80 V	Design Kit –
744253200	trifilar, 3, 20 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL3 (rev22a).IntLib \| 722.5 KB CDS Cadence_WE-SL3 (rev20a).zip \| 2.4 MB EAG Eagle_WE-SL3 (rev19a).lbr \| 22.4 KB KIC KiCad_WE-SL3 (rev25b).zip \| 3.8 MB ZUK Cadstar_WE-SL3 (rev19a).zip \| 6.3 KB CAD-Dateien ZIP IGS 744253200 (rev1).igs \| 8 MB STP 744253200 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL3 (rev25a).zip \| 4.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyptrifilar	Wicklungsanzahl3	Induktivität [1]20 µH	Maximale Impedanz1250 Ω	Nennstrom [1]500 mA	Gleichstromwiderstand [1]0.16 Ω	Nennspannung80 V	Design Kit 744725
744253101	trifilar, 3, 100 µH	Simulation	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WE-SL3 (rev22a).IntLib \| 722.5 KB CDS Cadence_WE-SL3 (rev20a).zip \| 2.4 MB EAG Eagle_WE-SL3 (rev19a).lbr \| 22.4 KB KIC KiCad_WE-SL3 (rev25b).zip \| 3.8 MB ZUK Cadstar_WE-SL3 (rev19a).zip \| 6.3 KB CAD-Dateien ZIP IGS 744253101 (rev1).igs \| 8 MB STP 744253101 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WE-SL3 (rev25a).zip \| 4.6 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Wicklungstyptrifilar	Wicklungsanzahl3	Induktivität [1]100 µH	Maximale Impedanz5000 Ω	Nennstrom [1]450 mA	Gleichstromwiderstand [1]0.45 Ω	Nennspannung80 V	Design Kit 744725
